Samsung Frame montaż na ścianie bez tajemnic

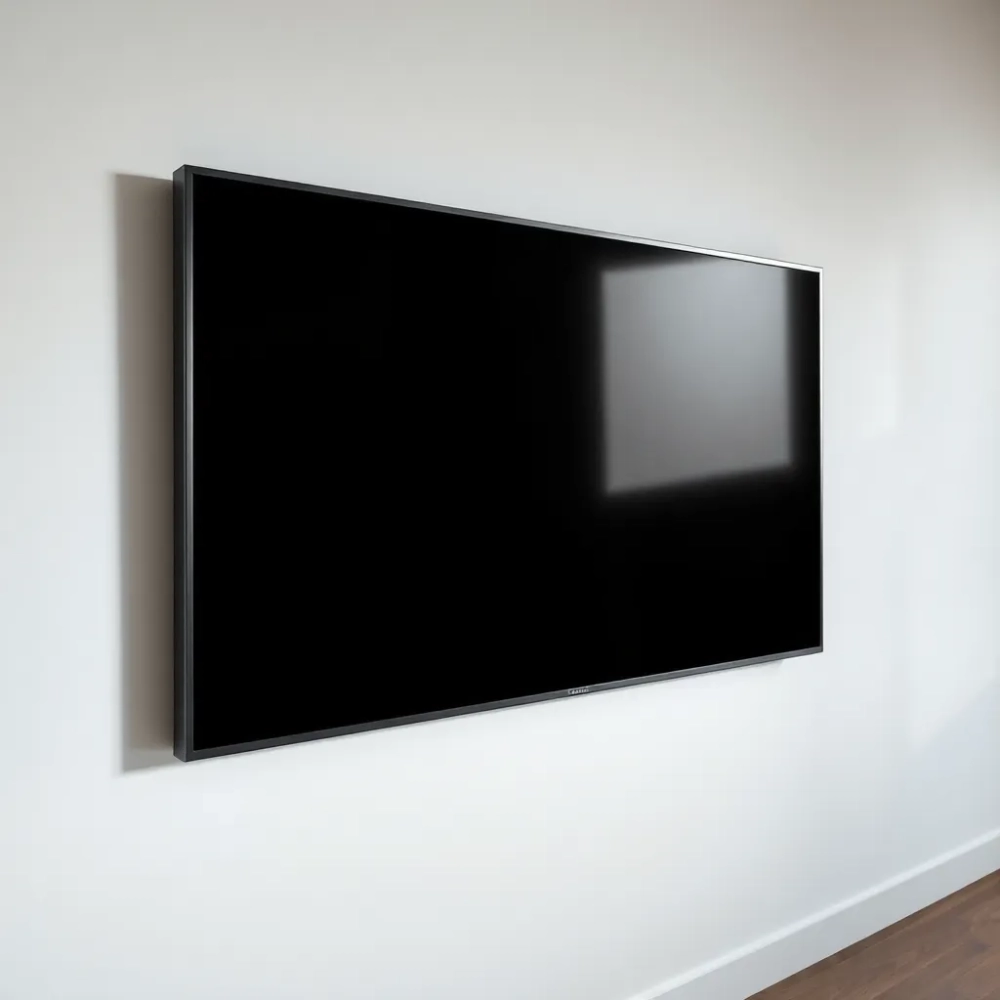

The Frame wygląda jak obraz, dopóki nie zawisnie krzywo albo nie odstaje od ściany na centymetr. Wtedy zamiast galerii masz telewizor z epoki, gdy kable plątały się za szafką. Przygotowałem kompletną ścieżkę montażu uchwytu przylegającego do Samsung The Frame, od wyboru kołka po regulację czujnika jasności w trybie Sztuka. Wszystko oparte na instrukcjach producenta, normach ładunkowych kołków rozporowych i własnych montażach setek takich telewizorów.

• Co jest w zestawie, a co dokupisz przed montażem Samsung Frame
• Jak przygotować ścianę pod uchwyt No-Gap Samsung The Frame
• Montaż właściwy uchwytu No-Gap krok po kroku

Co jest w zestawie, a co dokupisz przed montażem Samsung Frame

W kartonowym pudle, oprócz samego telewizora, czeka uchwyt No-Gap Wall Mount, plastikowy szablon wiercenia, komplet śrub M8 (cztery sztuki), dystanse dystansujące do nierówności oraz skrócona instrukcja graficzna. Brakuje rzeczy, bez których ani rusz, a sklepowa półka zaskakuje ich ceną.

Kołki rozporowe to pierwsza pozycja na liście zakupów i jednocześnie najczęstszy błąd amatorów. Zwykłe kołki ⌀6 mm z marketu trzymają na kartonie-gipsie może pięć kilogramów, a The Frame 65 waży ponad dwadzieścia pięć. Potrzebujesz kołków dobranych do ściany, nie do wiertła.

Poziomica laserowa z rzutem krzyżowym kosztuje niewiele, a eliminuje krzywe wiercenie w dwóch osiach jednocześnie. Bańkowa wystarczy do poziomu, ale pionu nie złapie tak precyzyjnie, a przy No-Gap każdy milimetr odchyłu widać gołym okiem. Zwykła poziomica na szablonie potrafi zwodzić, bo sam szablon bywa wygięty od długiego leżenia w kartonie.

Wiertło dobierasz do ściany, nie do kołka. Beton i cegła pełna wymagają wiertła widiowego ⌀10 mm. Cegła dziurawka i pustaki ceramiczne lepiej idą wiertłem ⌀8 mm z udarem wyłączonym, bo udar kruszy wewnętrzne ścianki i kołek nie ma się czego trzymać. Do karton-gipsu wchodzi wiertło do drewna ⌀10 mm, bez udaru, niskie obroty.

Śrubokręt krzyżakowy PH2 z magnetyczną końcówką ratuje nerwy przy czterech śrubach w ciasnym otworze. Druga para rąk przyda się przy zawieszaniu, bo ekran 55 cali trzyma się wspornika tylko wtedy, gdy ktoś odciąga go od ściany, a ktoś manipuluje dolnymi klipsami. Próba samodzielnego zawieszenia kończy się zarysowaniem ramki albo upadkiem na podłogę.

• Uchwyt No-Gap Wall Mount (w zestawie)
• Szablon papierowy (w zestawie)
• Śruby M8 x 4 sztuki (w zestawie)
• Dystanse plastikowe (w zestawie)
• Kołki rozporowe ⌀10 mm, min. 6 sztuk (dokup)
• Wiertło widiowe ⌀10 mm (dokup)
• Poziomica laserowa z krzyżem (dokup)
• Śrubokręt PH2 magnetyczny (dokup)

Jak przygotować ścianę pod uchwyt No-Gap Samsung The Frame

Zanim wiertło dotknie ściany, trzeba ustalić, z czego ta ściana w ogóle jest. Beton monolityczny i cegła pełna to marzenie montera, bo trzymają każdy kołek, jaki producent kołków poleci. Ściana z karton-gipsu na profilu CW 75 wymaga zupełnie innego podejścia, bo płyta ma zaledwie 12,5 mm grubości i przyjmuje obciążenia rozproszone, nie punktowe.

Kołki dobierasz do materiału według nośności podanej w aprobacie technicznej ITB albo ETA. Beton klasy C20/25 utrzyma kołek rozporowy ⌀10 na siłę wyrywającą około 1,2 kN, czyli w przybliżeniu 120 kilogramów. Cegła ceramiczna pełna daje około 0,8 kN, czyli 80 kg. Karton-gips z kołkiem Molly ⌀8 wytrzyma 0,3 kN, czyli 30 kg, a to oznacza, że The Frame 65 wymaga wzmocnienia profila w ścianie albo dodatkowej płyty OSB za kartonem.

Przewody elektryczne stanowią realne zagrożenie przy wierceniu. Detektor napięcia bezdotykowy za trzydzieści złotych pika tam, gdzie w tynku biegnie przewód pod napięciem 230 V. Przecięcie kabla grozi porażeniem, zwarciem i pożarem, a wymiana odcinka w ścianie kosztuje więcej niż cały telewizor. Warto sprawdzić każdy punkt wiercenia dwa razy, w różnych czułościach detektora.

Wysokość montażu określa komfort oglądania. Środek ekranu powinien trafiać na poziom oczu siedzącego widza, czyli od 95 do 115 centymetrów nad podłogą w typowym salonie z kanapą o wysokości siedziska 45 cm. The Frame 32 sprawdza się jako obraz w sypialni, gdzie środek wiesza się wyżej, około 130 cm, bo leżąc ogląda się go z poziomu poduszki. Większe przekątne wymagają cofnięcia kanapy, inaczej dolna krawędź ekranu ląduje poniżej linii wzroku.

Szablon z zestawu przyklejasz paskami malarskimi do ściany, po uprzednim zaznaczeniu laserem środka przyszłego ekranu. Poziomica laserowa rzuca krzyż, który musi pokrywać się ze środkowymi oznaczeniami szablonu. Każda rozbieżność w tym miejscu przekłada się na krzywy telewizor, którego nie da się potem podnieść bez ponownego wiercenia.

Ściana karton-gipsowa z pojedynczą płytą na profilu CW 50 nie utrzyma The Frame 55 i większych. Normatywne obciążenie pojedynczej płyty 12,5 mm wynosi 15 kg na punkt przy łącznym obciążeniu do 40 kg na metr bieżący ściany. Bez wzmocnienia płytą OSB 18 mm albo sklejką formatka, montaż kończy się wyrwaniem kołka i spadającym telewizorem.

Montaż właściwy uchwytu No-Gap krok po kroku

Pierwszy krok to wiercenie przez szablon. Wiertło prowadzisz prostopadle do ściany, bez kołysania, żeby otwór nie wyszedł owalny. Głębokość otworu powinna przekraczać długość kołka o pięć milimetrów, bo resztki pyłu na dnie zmniejszają efektywną głębokość zakotwienia. Odkurzacz przy wiertle łapie pył i chroni meble, wdychanie pyłu kwarcowego przy wierceniu betonie szkodzi płucom tak samo jak przyciąganie.

Drugi krok to osadzenie kołków. Wbijasz je młotkiem gumowym albo przez drewniany klocek, żeby nie uszkodzić kołnierza. Kołek powinien wchodzić z lekkim oporem i kończyć równo z tynkiem. Zbyt głęboko osadzony kołek traci część rozporowej powierzchni, zbyt płytko wystaje i wspornik nie przylega do ściany.

Trzeci krok to przykręcenie wspornika ściennego. Klipsy górne wspornika kierujesz do góry, bo to one w pierwszej kolejności łapią ramę telewizora. Śruby dokręcasz na krzyż, po dwie obroty na każdą, żeby wspornik nie skośował się w płaszczyźnie ściany. Moment dokręcenia ustala producent kołka, przekroczenie go skutkuje przecięciem koszulki rozporowej i utratą nośności.

Czwarty krok to zawieszenie telewizora. Ekran trzyma na dwóch górnych klipsach wspornika jak wieszak, dolna część wisi swobodnie i wymaga przytrzymania. Tu właśnie potrzebna jest druga osoba, bo jednoręczne operowanie telewizorem o wadze dwudziestu pięciu kilogramów na wysokości dwóch metrów kończy się źle dla ramki, ściany i kręgosłupa. Montaż samodzielnie przy użyciu prowizorycznych podpórek wymaga doświadczenia i trzeciej ręki, której człowiek nie posiada.

Piąty krok to dopięcie dolnych spinek. Po zawieszeniu ekranu dociskasz dolną krawędź do wspornika, aż usłyszysz wyraźne kliknięcie zatrzasku. Brak kliknięcia oznacza, że telewizor wisi tylko na górnych klipsach i grozi wypadnięciem przy lekkim uderzeniu albo wibracji. Po zamknięciu zatrzasków ekran ma przylegać do ściany na maksymalnie pięć milimetrów, co właśnie odróżnia uchwyt No-Gap od zwykłych wieszaków odstających od ściany o trzy centymetry.

Szósty krok to kontrola ustawienia. Poziomica laserowa rzucana na dolną krawędź ekranu pokazuje, czy jest idealnie poziomo. Ręczne poprawki możliwe są w zakresie dwóch milimetrów w każdą stronę, bo sam uchwyt No-Gap pozwala na mikro-regulację poziomu po dokręceniu śrub mocujących. Powtórne wiercenie otworów przy krzywym montażu oznacza konieczność użycia kołka o większej średnicy i przesunięcia wspornika.

Tryb instalatora w menu serwisowym Samsung wyłącza ekran i redukuje pobór prądu do minimum. Przydaje się przy każdej czynności, gdy trzeba oprzeć narzędzia o ramkę albo położyć ekran ekranem w dół na miękkim podłożu. Wchodzisz do niego przez Menu, Ustawienia, Pomoc techniczna, a potem przez kombinację klawiszy na pilocie opisaną w instrukcji serwisowej producenta.

One Connect i niewidzialne kable jak ukryć okablowanie w ścianie

One Connect Box to zewnętrzny moduł, do którego dochodzą wszystkie kable HDMI, antenowe, sieciowe i zasilające. Do telewizora wchodzi tylko jeden przewód, tak zwany One Invisible Connection, przezroczysty kabel światłowodowy o średnicy trzech milimetrów. Właśnie ta pojedyncza linka sprawia, że montaż na ścianie wygląda jak zawieszenie oprawionego obrazu, bez widocznego okablowania.

Ukrycie kabla w ścianie wymaga frezowania rowka albo prowadzenia peszelem. Rowkować możesz tylko w ścianach ceglanych i betonowych, w karton-gipsie prowadzisz peszel po wierzchu albo w przestrzeni między profilami. Peszel układasz z łagodnymi łukami, bez ostrych zagięć, bo promień gięcia światłowodu nie powinien schodzić poniżej trzydziestu milimetrów. Zbyt ciasne zagięcie tłumi sygnał HDMI i powoduje artefakty w obrazie.

Listwa przypodłogowa w kolorze ściany to rozwiązanie dla wynajmowanego mieszkania albo gdy nie chcesz kuć tynku. Dedykowane listwy kablowe mają kanał o średnicy dwudziestu milimetrów i samoprzylepne mocowanie, które trzyma na malowanej ścianie bez wiercenia. Listwa biegnie od telewizora do szafki RTV i tam wchodzi do One Connect Box schowanego za meblem.

One Connect Box potrzebuje wentylacji, bo grzeje się przy pracy. Zamknięcie go w szczelnej szafce bez otworów wentylacyjnych skraca żywotność zasilacza i elektroniki. Wystarczy otwór o średnicy pięciu centymetrów z tyłu szafki albo nóżki mebla podnoszące go o dwa centymetry od podłogi, zapewniające przepływ konwekcyjny powietrza.

Kabel One Invisible Connection ma długość piętnastu metrów w wersji standard i trzydzieści metrów w opcji rozszerzonej. Dłuższy wariant kosztuje kilkaset złotych, ale pozwala schować One Connect w sąsiednim pomieszczeniu, na przykład w szafie z elektroniką, gdy salon ma być zupełnie czysty od urządzeń.

Najczęstsze błędy montażu Samsung Frame i sprawdzone sposoby na ich naprawę

Telewizor odstaje od ściany na centymetr, mimo użycia uchwytu No-Gap. Przyczyna leży w niedopiętych dolnych klipsach, które blokują się przed kliknięciem, gdy rama ekranu opiera się o nierówność ściany. Rozwiązanie wymaga zdjęcia telewizora, sprawdzenia czy tynk w miejscu montażu nie ma wybrzuszenia, i ponownego zawieszenia z jednoczesnym dociskiem dolnej krawędzi obiema rękami.

Krzywo wiszący ekran to skutek zaufania do szablonowej poziomicy zamiast laserowej. Papierowy szablon wygina się od wilgoci i temperatury w kartonie, a jego nadrukowana poziomica pokazuje błąd nawet dwóch stopni. Laser rzucany z osobnego statywu, niezależnie od szablonu, daje powtarzalne zero i pozwala skorygować pozycję szablonu przed wierceniem.

Brak dźwięku po zawieszeniu na ścianie wynika najczęściej z poluzowanego złącza One Invisible Connection przy telewizorze. Przy przekładaniu kabla łatwo poruszyć wtyczkę w gnieździe, a kontakt światłowodowy wymaga dokładnego osadzenia do kliknięcia. Wystarczy odłączyć i podłączyć ponownie, sprawdzając, czy pomarańczowy wskaźnik na splitterze świeci ciągle, a nie miga.

Wibracje przy głośniejszej scenie filmowej zdarzają się przy montażu na ścianie karton-gipsowej bez wzmocnienia. Telewizor 65 cali wytwarza drgania o częstotliwości poniżej pięćdziesięciu herców, które rezonują z lekką płytą g-k. Wzmocnienie formatką OSB 18 mm albo sklejką liściastą pod płytą eliminuje problem, bo masa ściany rośnie i tłumi drgania zanim zdążą się rozwinąć.

Tryb Sztuka wyłącza się sam po kilkunastu minutach bez ruchu w pomieszczeniu, co bywa frustrujące. Czujnik ruchu i jasności wymaga kalibracji w menu ustawień artystycznych, a jego czułość zmienia się po każdym przesunięciu telewizora. Po zawieszeniu w nowym miejscu wchodzisz w Tryb Sztuka, przytrzymujesz przycisk zasilania na pilocie przez pięć sekund, a ekran przechodzi w tryb kalibracji czujnika.

Czujnik jasności w ramce dopasowuje podświetlenie ekranu do oświetlenia w pomieszczeniu, żeby obraz nie wyglądał jak jarzący się monitor w galerii. Działa na tej samej zasadzie co czujnik w tablecie, mierząc natężenie światła otoczenia przez niewielki otwór w dolnej krawędzi ramki. Po montażu na ścianie warto przesłonić ręką czujnik i porównać jasność ekranu w słońcu i w cieniu, żeby sprawdzić, czy reaguje prawidłowo.

Tryb Sztuka jako ostatni szlif aranżacji

Tryb Sztuka włącza się dedykowanym przyciskiem na pilocie One Remote, oznaczonym ikoną obrazu w ramce. Ekran przechodzi w tryb niskiego poboru mocy, wyświetlając wybrane dzieło albo zdjęcie z kolekcji Samsung Art Store albo własnych plików wgranych przez aplikację SmartThings. Matryca The Frame ma podwójne podświetlenie LED, które obniża jasność do poziomu druku na grubym papierze, a powłoka antyrefleksyjna eliminuje odbicia lampy wiszącej nad stołem.

Dobór ramy wpływa na odbiór całej ściany. The Frame 2024 obsługuje ramki magnetyczne w pięciu wariantach kolorystycznych, od białej matowej po ciemny orzech. Ramka mocowana na magnesach neodymowych zatrzaskuje się na krawędziach ekranu w dziesięć sekund, bez narzędzi. Wymiana ramki przy zmianie aranżacji salonu zajmuje minutę, bo magnesy trzymają pewnie, ale pozwalają na zdjęcie bez użycia siły.

Rozdzielczość wyświetlanego dzieła powinna odpowiadać rozdzielczości panelu. The Frame 4K wyświetla pliki 3840 x 2160 pikseli bez skalowania, co daje ostrość druku artystycznego. Fotografia rodzinne wgrana w rozdzielczości Full HD wygląda miękko na siedemdziesięciu calach, więc przed wgraniem warto przeskalować ją do pełnej rozdzielczości 4K. Aplikacja SmartThings przyjmuje pliki JPEG i PNG do 100 megapikseli.

Sensor ruchu wyłącza ekran po dziesięciu minutach nieobecności, żeby oszczędzać energię. Czułość sensora reguluje się w trzech progach, niskim, średnim, wysokim, a przy montażu wysoko nad kominkiem warto ustawić niski próg, bo czujnik obejmuje mniejszy wycinek pomieszczenia. Zbyt czuły sensor wyłącza obraz, gdy kot wejdzie do salonu, co psuje wrażenie galerii.

Zarządzanie kolekcją dzieł odbywa się z poziomu aplikacji SmartThings na telefonie albo z konta Samsung w przeglądarce. Samsung Art Store udostępnia ponad dwa tysiące obrazów z muzeów świata w ramach subskrypcji, a własne pliki wgrywasz przez sieć domową albo pamięć USB. Pamięć wewnętrzna The Frame 2024 wynosi szesnaście gigabajtów, co mieści około pięciuset plików 4K, wystarczających na lata rotacji.

Samsung Frame jako telewizor do salonu wymaga doboru uchwytu No-Gap, kołków dopasowanych do ściany, precyzyjnego wiercenia szablonem z poziomicą laserową i drugiej pary rąk przy zawieszaniu. Ukrycie One Connect Boxa i prowadzenie kabla Invisible Connection w peszelu albo listwie daje efekt obrazu bez śladu elektroniki. Tryb Sztuka z odpowiednio dobraną ramką i skalibrowanym czujnikiem jasności domyka aranżację, która zaczyna się od prawidłowego montażu na ścianie.
