Sufit podwieszany z płyt gk konstrukcja krzyżowa

Masz przed sobą sufit, który od lat straszy płaską, niczym niezmąconą taflą, a Ty czujesz, że wnętrze krzyczy o głębi. Zmęczyło Cię jednopoziomowe, banalne rozwiązanie i szukasz czegoś, co naprawdę odmieni proporcje pomieszczenia. Konstrukcja krzyżowa dwupoziomowa z profili CD 60 daje dokładnie ten efekt: wyraźne obniżenie fragmentu stropu, ukryte oświetlenie LED, a przy okazji stabilność, która wytrzyma lata. Tylko musisz wiedzieć, jak ją zmontować, by nie skrzypiała, nie pękała i nie zamieniła się w koszmar przy remoncie sąsiada z góry.

• Profile CD60 i rozstaw rusztu krzyżowego
• Wieszaki noniuszowe i łączniki krzyżowe LK60
• Odporność ogniowa EI w suficie dwupoziomowym
• Montaż płyt g-k na ruszcie krzyżowym krok po kroku
• Kiedy NIE stosować sufitu dwupoziomowego krzyżowego

Profile CD60 i rozstaw rusztu krzyżowego

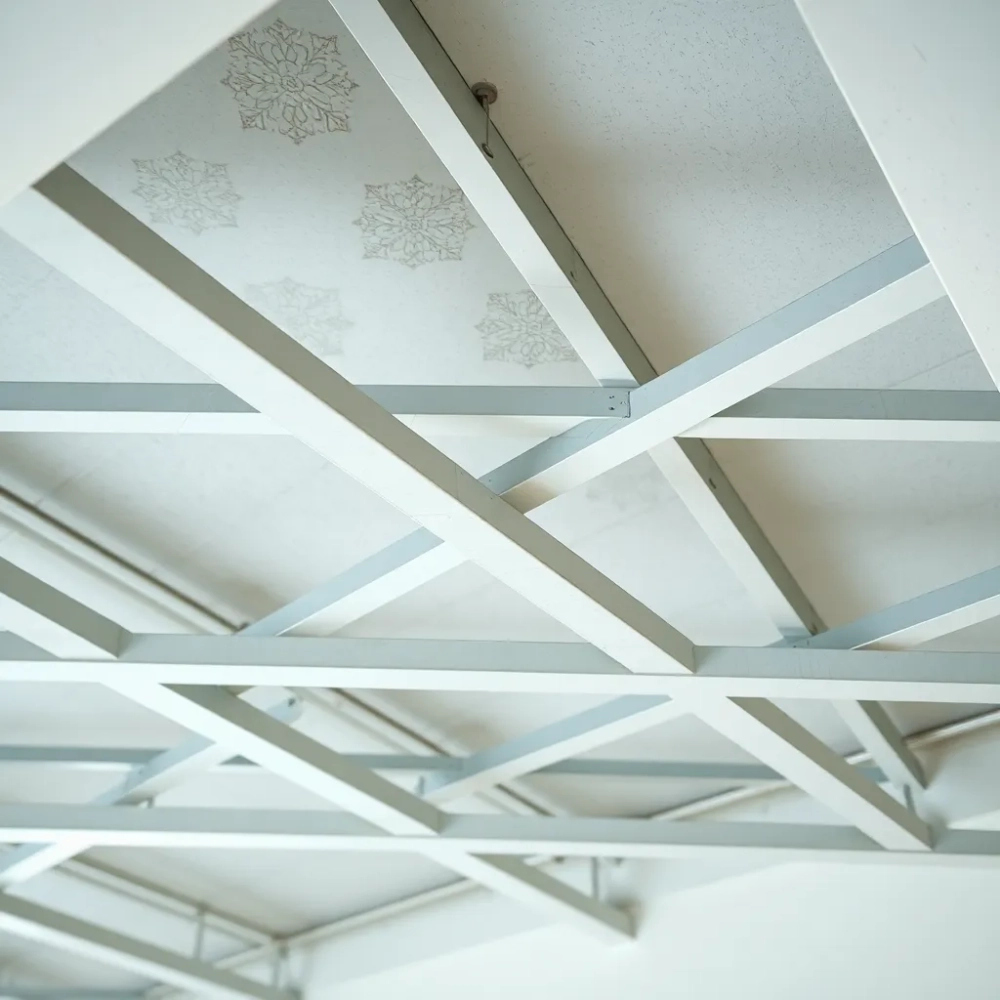

Krzyżowy ruszt to dwa niezależne poziomy profili ułożonych prostopadle wobec siebie, połączonych łącznikami krzyżowymi LK 60. Górny poziom stanowią profile główne CD 60 mocowane do stropu przez wieszaki, dolny zaś profile nośne CD 60, do których przykręca się płyty g-k. Każdy poziom przenosi inną funkcję: górny utrzymuje ciężar i rozkłada obciążenia na wieszaki, dolny zapewnia płaszczyznę montażową dla poszycia.

Rozstaw profili głównych zależy od masy zabudowy. Standardowo wynosi 1200 mm przy suchym suficie bez dodatkowego obciążenia, ale gdy planujesz warstwę wełny mineralnej o grubości 50 mm lub więcej, trzeba go zagęścić do 650 mm. Dlaczego? Wełna nasiąka wilgocią podczas tynkowania ścian i pożarem zwiększa masę nawet o 8 kg/m²; gęstszy ruszt rozkłada ten ciężar równomiernie, eliminując ugięcia widoczne jako pęknięcia na stykach płyt.

Profile nośne CD 60 mocuje się co 400 mm w przypadku płyt o grubości 12,5 mm i co 500 mm, gdy stosujesz wariant MFCC 50 z podwójnym opłytowaniem 15 mm. Rozstaw mierzy się od osi profilu do osi następnego, nie od krawędzi. Płyta g-k ma szerokość 1200 mm, więc trzy profile nośne przypadają na jedną płytę: dwa pod krawędziami i jeden pośrodku.

Dyfatacje, klapy i instalacje w polu rusztu

Przy polach sufitu przekraczających 15 m² bez przerwania trzeba wykonać dylatację konstrukcyjną. Polega ona na rozdzieleniu rusztu szczeliną 10-15 mm wypełnioną elastycznym profilem dylatacyjnym, który kompensuje ruchy termiczne budynku. Bez niej naprężenia kumulują się w najsłabszym punkcie i przebijają przez spoiny.

Klapy rewizyjne montuj bezpośrednio do profili nośnych, a nie do płyt. Lekka klapa o wymiarach 400×400 mm waży około 1,5 kg, ale po obciążeniu zasuwką i uszczelką przeciwpożarową może dojść do 4 kg. Gdyby wisiała wyłącznie na poszyciu, po kilku otwarciach płyta g-k wyrwałaby się z wkrętów.

Wieszaki noniuszowe i łączniki krzyżowe LK60

Dobór wieszaka wynika z dwóch zmiennych: wysokości podwieszenia oraz wymagań ogniowych. Masz do dyspozycji wieszaki ES 60, EL 60, WP 60 do lekkich konstrukcji (do 12 cm obniżenia), wieszaki obrotowe WO 60 do standardowych rozwiązań (do 1,5 m) oraz system noniuszowy WON 60 z trzpieniem WGN 60 do sufitów wymagających klasy EI 60 lub wyższej.

Wieszaki ES, EL i WP różnią się od obrotowych tym, że mają sztywne ramiona z blachy o grubości 0,7 mm. Wytrzymują obciążenie do 15 kg/m² przy rozstawie co 1200 mm, ale nie pozwalają na regulację wysokości po zamontowaniu. Wieszaki obrotowe WO 60 z drutem Ø4 mm przenoszą 25 kg/m² i umożliwiają mikroregulację dzięki zagięciu końcówki drutu w pętelkę.

Drzewko decyzyjne: kiedy który wieszak

Przy obniżeniu do 12 cm i braku wymagań ogniowych wybierz ES 60 lub WP 60. Przy obniżeniu do 1,5 m bez odporności ogniowej zastosuj WO 60 z drutem Ø4 mm. Gdy sufit ma spełniać klasę EI 60 lub wyższą, sięgnij po WON 60 z trzpieniem WGN 60, który tworzy sztywne połączenie nieprzenoszące ognia przez dylatację.

Łącznik krzyżowy LK 60 to element w kształcie litery H z blachy ocynkowanej o grubości 0,7 mm. Wsuwasz go od góry na profil nośny, a profile główne wchodzą w wycięte szczeliny z dwóch stron. Każdy łącznik ma cztery zatrzaski, które blokują profile przed przesuwem. Prawidłowe zatrzaśnięcie sygnalizuje metaliczne kliknięcie, a nie ślizganie się profilu w szczelinie.

Lista kontrolna przed montażem rusztu

• Sprawdź, czy strop wyrównany jest w tolerancji ±10 mm na długości 2 m.
• Wyznacz oś pierwszego profilu głównego laserem lub sznurem traserskim.
• Zaznacz miejsca wieszaków kredą na stropie, uwzględniając rozstaw 1200 mm lub 650 mm.
• Sprawdź, czy w strefie wieszaków nie przebiegają instalacje elektryczne lub hydrauliczne.
• Dobierz kołki do materiału stropu: rozporowe do betonu, sprężynowe do karton-gipsu, kotwy chemiczne do pustostawów ceramicznych.
• Zaplanuj otwory rewizyjne i wypusty oświetleniowe przed przykręcaniem płyt.
• Wymierz położenie profili nośnych względem płyt 1200 mm, by krawędzie płyt wypadały dokładnie na profilach.
• Skontroluj prostopadłość rusztu kątownikiem 90° w trzech miejscach.
• Sprawdź szczelność wkrętów wieszaków momentem dokręcającym 5 Nm dla śrub M6.
• Zabezpiecz ruszt przed wilgocią folią PE, jeśli montaż płyt przesunie się o więcej niż 7 dni.

Odporność ogniowa EI w suficie dwupoziomowym

Klasa EI oznacza szczelność (E) i izolacyjność (I) ogniową mierzoną w minutach. Sufit dwupoziomowy z pojedynczym opłytowaniem 12,5 mm uzyskuje EI 30, z podwójnym opłytowaniem 15 mm dochodzi do EI 60 lub EI 90, w zależności od gęstości wełny mineralnej w przestrzeni między stropem a sufitem.

Norma PN-EN 13501-1 klasyfikuje płyty g-k w Euroklasy A1 (niepalne) do F (łatwopalne). Standardowy gips-karton to klasa A2-s1,d0: nie rozprzestrzenia ognia, nie wydziela dymu, nie tworzy płonących kropel. Typ Ogień Plus (GKF) zawiera włókna szklane i wermikulit, które opóźniają odpadanie warstw gipsu od kartonu, podnosząc klasę do EI 60 przy pojedynczej warstwie.

Euroklasa ogniowa i badania ITB

Instytut Techniki Budowlanej prowadzi badania ogniowe wg ETAG 003 i wydaje aprobaty techniczne dla konkretnych systemów sufitowych. Każdy raport klasyfikacyjny określa: grubość i typ płyty, rozstaw profili, rodzaj wieszaków, obecność i gęstość wełny, maksymalną rozpiętość sufitu. Bez tego dokumentu producent nie ma prawa deklarować klasy EI na etykiecie.

W budynkach użyteczności publicznej (§ 271 Warunków Technicznych) stropy między kondygnacjami muszą mieć odporność ogniową co najmniej REI 60. Sufit podwieszany z płyt g-k może stanowić element tej odporności, ale tylko wtedy, gdy projektant powoła się na konkretny system i aprobatę ITB. Samodzielne dodanie sufitu „dla bezpieczeństwa" nie spełnia wymogów, bo brak w nim obliczeń i badań.

Montaż płyt g-k na ruszcie krzyżowym krok po kroku

Płyty mocujesz prostopadle do kierunku profili nośnych. Jeśli profile nośne biegną wzdłuż krótszej ściany pomieszczenia, płyty układaj dłuższą krawędzią w poprzek, czyli równolegle do dłuższej ściany. Taki układ minimalizuje liczbę styków krótszych krawędzi, które są najsłabszym punktem płyty.

Wkręty TN 25 (do blachy 0,7 mm) wkręcaj co 200 mm na krawędziach płyty i co 300 mm w środku pola. Łeb wkrętu powinien zagłębić się w karton na 0,5-1 mm, ale nie przebić go na wylot. Zbyt głęboko wkręcony wkręt traci nośność, bo karton odpowiada za 80% siły trzymania; sam rdzeń gipsowy jest kruchy.

Spoinowanie i wykończenie

Spoiny wypełnij masą szpachlową z taśmą zbrojącą. Taśma papierowa lub flizelinowa o szerokości 50 mm zapobiega pęknięciom w miejscu styku, bo przejmuje naprężenia rozciągające. Nałóż pierwszą warstwę masy, wciśnij taśmę, pokryj drugą warstwą. Po wyschnięciu (zwykle 24 h) nałóż warstwę finiszową i wygładź szeroką pacą stalową 30 cm.

Narożniki zewnętrzne zabezpiecz kątownikiem aluminiowym perforowanym. W przeciwieństwie do taśmy, kątownik chroni narożnik przed uszkodzeniami mechanicznymi i zapewnia idealnie prostą krawędź. Przyklejasz go na tę samą masę szpachlową, a po wyschnięciu pokrywasz dwoma warstwami finiszowymi.

Kalkulator zużycia materiałów na m²

Na 1 m² sufitu dwupoziomowego potrzebujesz: 1,05 m² płyty g-k (5% zapasu na docinki), 3,3 mb profilu nośnego CD 60 (rozstaw 400 mm daje 2,5 mb/m², ale dolicz 25% na zakładki), 1,1 mb profilu głównego CD 60, 2 sztuki wieszaków, 2,5 sztuki łączników LK 60, 15 wkrętów TN 25, 0,3 kg masy szpachlowej, 1,2 mb taśmy zbrojącej.

Komfort akustyczny wnętrza

Sufit podwieszany z wełną mineralną 50 mm poprawia izolacyjność akustyczną stropu o 8-12 dB w zależności od gęstości wełny (parametr Rw). Wełna o gęstości 30 kg/m³ daje niższy przyrost niż wełna 40 kg/m³, ale za to lżejszy ruszt ją udźwignie. W biurach open space, gdzie liczy się redukcja mowy z sąsiednich stref, wybierz wełnę akustyczną 40 kg/m³ i warstwę 100 mm.

Płyta g-k odbija fale dźwiękowe, ale jej masa powierzchniowa (ok. 9,5 kg/m² dla 12,5 mm) jest zbyt mała, by samodzielnie tłumić niskie częstotliwości. Dopiero układ g-k + szczelina powietrzna + wełna tworzy układ masowo-sprężysto-tłumiący, który obniża czas pogłosu i redukuje przenikanie dźwięku między kondygnacjami.

Kiedy NIE stosować sufitu dwupoziomowego krzyżowego

Przy wysokości pomieszczenia poniżej 2,5 m każde obniżenie o 15-20 cm zmniejsza optycznie przestrzeń i utrudnia oddychanie. W niskich pokojach lepiej postawić na jednopoziomowy sufit z ukrytym oświetleniem liniowym na styk ściana-sufit.

W budynkach z drewnianym stropem na legarach sufit podwieszany z wieszakami przybijanymi do desek nie ma wystarczającej nośności. Tam stosuje się systemy niezależne, mocowane do ścian nośnych lub do konstrukcji stropu przez belki stalowe. Obciążenie 25 kg/m² przekracza nośność typowej deski sosnowej o grubości 25 mm.

Najczęstsze pytania inwestorów

Ile kosztuje metr kwadratowy sufitu dwupoziomowego z konstrukcją krzyżową? Materiał to około 35-50 PLN/m², robocizna z ekipą fachową 60-90 PLN/m², razem 95-140 PLN/m². Cena rośnie o 20-30%, gdy dobierasz płyty ogniochronne i wełnę akustyczną.

Czy mogę samodzielnie zamontować sufit podwieszany? Technicznie tak, ale krzyżowy ruszt wymaga precyzyjnego poziomowania laserowego i doświadczenia w łączeniu profili. Jeden źle wypoziomowany profil główny przenosi błąd na cały sufit i generuje falowanie widoczne w świetle bocznym. Jeśli nie masz doświadczenia z suchą zabudową, powierz montaż ekipie z portfolio podobnych realizacji.

Jak długo wytrzymuje sufit z płyt g-k? Przy poprawnym montażu i stabilnych warunkach wilgotnościowych (40-60%) żywotność przekracza 30 lat. Płyty Hydro w łazienkach wymieniasz po 15-20 latach, gdyż cykliczne zawilgocenia osłabiają strukturę gipsu.

Czy można prowadzić instalacje elektryczne w suficie podwieszanym? Tak, ale kable układaj w rurkach peszel i mocuj do stropu surowego, nie do profili CD 60. Przy każdym punkcie oświetleniowym wyprowadź przewód przez profil i zabezpiecz go tulejką ochronną.

Pięć kroków doboru systemu

Po pierwsze, zmierz wysokość pomieszczenia i określ, o ile możesz obniżyć sufit. Po drugie, sprawdź wymagania przeciwpożarowe w dokumentacji projektowej budynku. Po trzecie, oblicz masę zabudowy, uwzględniając płyty, wełnę i ewentualne oprawy oświetleniowe. Po czwarte, dobierz wieszaki z drzewka decyzyjnego (ES/WO/WON). Po piąte, rozmieść profile w module 400/1200 mm, by krawędzie płyt trafiały na profile nośne.

Konstrukcja krzyżowa dwupoziomowa to nie chwilowa moda, lecz standard, który łączy funkcjonalność z estetyką. Prawidłowo zaprojektowana i wykonana, służy latami, nie wymaga konserwacji i pozwala ukryć zarówno instalacje, jak i niedoskonałości surowego stropu. Przed rozpoczęciem prac sprawdź dokumentację techniczną producenta systemu oraz warunki gwarancji na profile i płyty. Dane techniczne i aprobaty ITB dostępne są w bazie aprobat technicznych ITB (itb.pl) oraz w normie PN-EN 13501-1 (pkn.pl).
