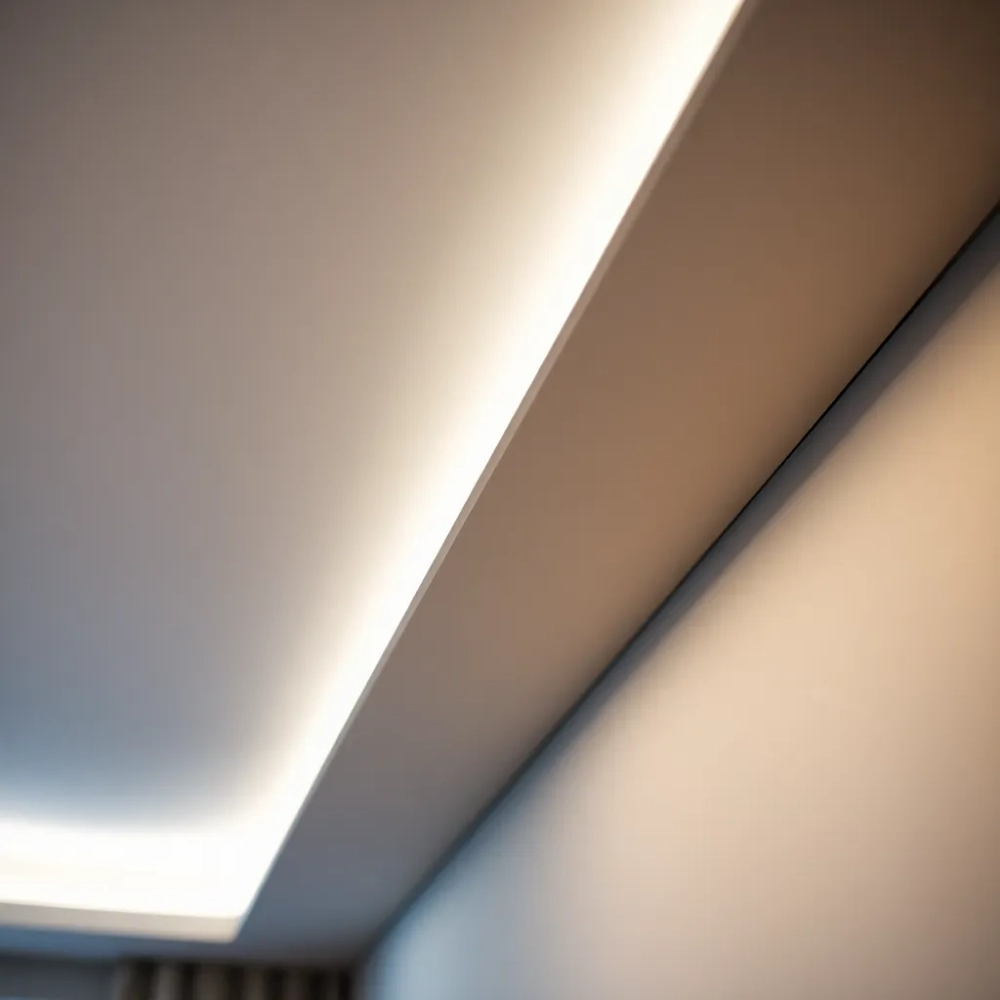

Szeroki profil LED wpuszczany w płytę GK – linia światła bez kompromisów

Szeroki profil LED wpuszczany w płytę GK to aluminiowa listwa o szerokości zewnętrznej 71,5 mm, zaprojektowana do ukrycia taśmy LED w szczelinie karton-gipsu tak, aby na powierzchni sufitu lub ściany widoczna była wyłącznie ciągła linia światła. Wewnątrz mieszczą się dwie taśmy o maksymalnej szerokości 12 mm każda, a klosz mleczny szerokości 29 mm rozprasza diody do efektu pozbawionego widocznych punktów. Temat wymaga czegoś więcej niż pobieżnego opisu parametrów, bo diabeł tkwi w detalach: szerokości frezu, tolerancji klosza, doborze zasilacza i samej geometrii wklejenia w płytę.

• Wymiary i parametry szerokiego profilu LED do płyt kartonowo-gipsowych
• Montaż szerokiego profilu LED w płycie GK krok po kroku
• Dobór taśmy LED do szerokiego profilu wpuszczanego w GK
• Gdzie najlepiej sprawdzi się szeroki profil LED wpuszczany w płytę GK
• Porównanie profilu XL DEOLINE z innymi profilami wpuszczanymi w GK
• Najczęstsze błędy montażowe i jak ich uniknąć
• Checklista: co kupić do pełnego zestawu

Wymiary i parametry szerokiego profilu LED do płyt kartonowo-gipsowych

Profil LED do GK wpuszczany 2 m z serii XL DEOLINE mierzy dokładnie 2000 mm długości, a jego aluminiowy korpus po anodowaniu zachowuje wymiar 71,5 mm szerokości i 13,5 mm wysokości. Te trzy liczby definiują każdy etap montażu: szerokość decyduje o szerokości szczeliny wycinanej w płycie, długość wpływa na dobór łączników i zaślepek, a wysokość wyznacza głębokość frezu. W praktyce montażystów najczęściej zaskakuje właśnie tolerancja wysokości. Przy standardowej płycie 12,5 mm i profilu 13,5 mm listwa lekko wystaje ponad lico, co pozwala potem na czyste szpachlowanie bez ryzyka pęknięć.

Wewnątrz profilu przewidziano przestrzeń na dwie taśmy LED o maksymalnej szerokości 12 mm każda. To rzadka cecha wśród profili wpuszczanych, ponieważ większość konstrukcji mieści jedną taśmę lub co najwyżej dwie o szerokości 8 mm. Aluminium anodowane nie jest tu wyłącznie kwestią estetyki. Warstwa tlenku glinu o grubości 5-25 mikronów chroni metal przed utlenianiem, odciskami palców i żółknięciem, które w tanich profilach surowych pojawia się już po kilku miesiącach eksploatacji. Proces anodowania zgodny z normą PN-EN 12373 nadaje powierzchni twardość porównywalną z hartowanym szkłem, więc przypadkowe zarysowanie podczas montażu nie pozostawia trwałego śladu.

Wartość szczeliny montażowej różni się w zależności od tego, czy płyta GK jest pojedyncza (12,5 mm), podwójna (25 mm), czy wzmacniana wełną. Przy pojedynczej płycie profil LED do karton gips 2 m wymaga wycięcia o szerokości 72 mm, ale głębokość szczeliny nie może przekroczyć 13 mm, bo wówczas aluminiowa ścianka zacznie odstawać od krawędzi i pojawią się mikro-pęknięcia tynku. Przy płycie podwójnej dopuszczalna głębokość wzrasta do 25 mm, co daje większą swobodę przy ukrywaniu przewodów zasilających.

Klosz pleksi o szerokości 29 mm to element niedoceniany przez osoby, które wcześniej pracowały z profilami węższymi. Wąski klosz 12-15 mm nie rozprasza światła wystarczająco mocno, przez co na powierzchni sufitu widać wyraźne punkty diod, szczególnie przy taśmach o niskiej gęstości (30 lub 60 LED/m). Mleczny klosz 29 mm podnosi równomierność świecenia o około 40% w porównaniu z kloszem transparentnym, ponieważ światło ulega wielokrotnemu załamaniu na cząstkach rozpraszających osadzonych w pleksi. Ta właściwość sprawia, że nawet taśma 60 LED/m daje efekt zbliżony do ciągłej linii.

W zestawie otrzymujemy profil, klosz mleczny oraz (w zależności od wariantu) zaślepki boczne, których zadaniem jest zamknięcie końców i ochrona taśmy przed kurzem. Brakuje natomiast łączników kątowych, uchwytów montażowych do profili GK oraz ścisków sprężynowych, które znacząco ułatwiają wpasowanie listwy w szczelinę. Te akcesoria warto dokupić osobno, bo bez nich montaż szerokiego profilu LED wpuszczanego w płytę GK przypomina walkę z grawitacją. Ścisk pozwala przytrzymać profil przy wkręcaniu, a uchwyt stabilizuje listwę przed szpachlowaniem.

Montaż szerokiego profilu LED w płycie GK krok po kroku

Prace zaczynamy od wytrasowania linii świetlnej na konstrukcji nośnej sufitu lub ściany. Linia powinna biec równolegle do krawędzi pomieszczenia, a jej oś wyznacza się laserem krzyżowym, ponieważ odchylenie o 2 mm na długości 2 m jest już widoczne gołym okiem po włączeniu oświetlenia. Trasę warto zweryfikować poziomicą w dwóch punktach, bo suche tynki potrafią zaskoczyć nierównościami, które przy węższym profilu pozostałyby niezauważone.

Krok 1. Wycięcie szczeliny w płycie GK o szerokości 71,5 mm z tolerancją +1 mm. Najlepiej sprawdza się pilarka tarczowa z prowadnicą lub frezarka ręczna z frezem palcowym 10 mm, którą prowadzi się dwukrotnie wzdłuż szyny. Cięcie musi być proste i pozbawione wyszczerbień, bo aluminium anodowane nie ukryje krzywizn. Głębokość szczeliny to 12,5 mm przy płycie pojedynczej lub do 25 mm przy płycie podwójnej.

Krok 2. Wpasowanie profilu i wstępne mocowanie do profili CW lub UW za pomocą wkrętów samogwintujących 3,9 x 11 mm. Odstęp między wkrętami nie powinien przekraczać 40 cm, bo dłuższy rozstaw powoduje uginanie listwy pod wpływem termicznym. Aluminium ma współczynnik rozszerzalności 23 x 10⁻⁶/K, więc przy różnicy temperatur 20°C profil o długości 2 m wydłuża się o około 0,9 mm. To niewiele, ale przy sztywnym mocowaniu końcówek może wywołać naprężenia prowadzące do pęknięć tynku.

Krok 3. Ułożenie taśmy LED o szerokości maksymalnie 12 mm. Taśmę przykleja się do wewnętrznej powierzchni profilu, uprzednio odtłuszczając aluminium acetonem lub izopropanolem. Bez odtłuszczenia klej 3M VHB traci przyczepność po kilku tygodniach, a taśma zaczyna odstawać od dna, co widać jako nierównomierne świecenie. Przewody zasilające wyprowadza się przez otwór w dennicy lub przez wycięcie w bocznej ściance.

⚠ Uwaga: profil LED do GK wpuszczany 2 m wymaga zasilacza stałonapięciowego 24 V DC o mocy dostosowanej do taśmy. Bez zasilacza taśma nie zaświeci, a podłączenie bezpośrednio do 230 V spowoduje jej natychmiastowe uszkodzenie. Profil nie zawiera zasilacza, taśmy ani przewodów.

Krok 4. Wpięcie klosza mlecznego od czoła profilu. Klosz wchodzi w rowek z lekkim oporem, charakterystycznym kliknięciem. Nie używamy siły, bo zbyt mocne wciśnięcie odkształca pleksi i powoduje lokalne zmętnienie. Klosz powinien wystawać 1-2 mm poza lico płyty GK, co pozwala na późniejsze szpachlowanie i szlifowanie bez ryzyka odsłonięcia aluminium.

Krok 5. Wykończenie i szpachlowanie. Na krawędzie szczeliny nakłada się taśmę zbrojącą z włókna szklanego, a następnie dwie warstwy masy finiszowej. Pierwsza warstwa wyrównuje, druga wygładza. Po wyschnięciu szlifuje się papierem 180-220, aż do uzyskania idealnie gładkiej powierzchni. Dopiero wtedy klosz tworzy z tynkiem jednolitą płaszczyznę, a linia światła wygląda tak, jakby źródło nie miało żadnej obudowy.

Dobór taśmy LED do szerokiego profilu wpuszczanego w GK

Wybór taśmy LED do profilu o maksymalnej szerokości 12 mm sprowadza się do trzech zmiennych: gęstości diod, barwy światła i napięcia zasilania. Większość współczesnych taśm pracuje przy 24 V DC, co wymaga zasilacza o napięciu wyjściowym 24 V i mocy pokrywającej co najmniej 120% zapotrzebowania taśmy. Taśmy 12 V w tym profilu technicznie zmieszczą się, ale ze względu na krótsze odcinki cięcia (co 5 cm zamiast co 10 cm) generują większe spadki napięcia, a przy liniach dłuższych niż 3 m światło zaczyna blednąć ku końcowi.

Do efektu ciągłej linii światła rekomenduje się taśmy o gęstości minimum 120 diod na metr, choć optymalnie sprawdzają się taśmy 180 lub 240 LED/m. Przy 120 LED/m odstęp między diodami wynosi 8,3 mm, a klosz mleczny 29 mm rozprasza światło na tyle skutecznie, że pojedyncze punkty stają się niewidoczne z odległości powyżej 1 m. Przy 60 LED/m odstęp rośnie do 16,6 mm, a gołym okiem widać charakterystyczne prążki, szczególnie przy barwie zimnej bieli (5000-6500 K), gdzie kontrast dioda-cień jest najwyższy.

Moc taśmy przekłada się bezpośrednio na efekt wizualny. Taśma 9,6 W/m daje subtelne światło akcentowe, wystarczające do podświetlenia korytarza wieczorem. Taśma 14,4 W/m sprawdza się w salonach i garderobach, gdzie potrzebna jest funkcjonalność, a nie tylko dekoracja. Taśma 19,2 W/m lub 24 W/m to już oświetlenie główne, które w 4-metrowej linii zastępuje plafon. Warto pamiętać, że wyższa moc oznacza większe nagrzewanie, a klosz mleczny z pleksi nie odprowadza ciepła tak skutecznie jak radiator z otwartym aluminium. Dlatego przy taśmach powyżej 18 W/m zaleca się przerwy w linii co 3-4 m lub stosowanie profili z otworami wentylacyjnymi.

Barwa światła wpływa nie tylko na estetykę, ale też na odbiór przestrzeni. Ciepła biel (2700-3000 K) sprzyja relaksowi i sprawdza się w sypialniach oraz salonach. Neutralna biel (4000 K) jest uniwersalna i oddaje kolory najwierniej, więc montuje się ją w garderobach, kuchniach i łazienkach. Zimna biel (6000-6500 K) pobudza i dlatego rzadko trafia do wnętrz mieszkalnych, częściej do biur, gabinetów i pomieszczeń gospodarczych. Wybór barwy to decyzja czysto subiektywna, ale warto ją podjąć przed zakupem, bo zmiana taśmy po montażu oznacza demontaż klosza i ponowne szpachlowanie.

Gdzie najlepiej sprawdzi się szeroki profil LED wpuszczany w płytę GK

Najczęstszym zastosowaniem szerokiego profilu LED wpuszczanego w płytę GK są sufity podwieszane i wielopoziomowe, gdzie linia światła biegnie wzdłuż krawędzi zabudowy lub wokół centralnego punktu. Architekci cenią ten profil za możliwość uzyskania efektu świetlnego pozbawionego widocznych opraw, co w minimalistycznych aranżacjach zastępuje klasyczne żyrandole i kinkiety. W praktyce oznacza to koniec z lampą centralną i początek epoki oświetlenia, które samo w sobie staje się dekoracją.

Korytarze i przedpokoje to drugie naturalne środowisko dla tego profilu. Wąskie, często pozbawione okien przestrzenie zyskują dzięki ciągłej linii światła biegnącej wzdłuż sufitu lub wzdłuż listwy przypodłogowej. Profil LED linia światła o długości 2 m pozwala pokryć typowy korytarz 4-6 metrów bez łączenia, a mleczny klosz eliminuje efekt klatki schodowej, gdy jednocześnie świecą wszystkie odcinki. Warto przy tym pamiętać o rozmieszczeniu zasilacza w łatwo dostępnym miejscu, na przykład nad szafą lub w zabudowie sufitowej, bo awaria zasilacza bez demontażu sufitu oznacza konieczność kucia.

Obudowy telewizorów i ścianki działowe stanowią trzecią grupę zastosowań, w której profil do taśmy LED 12 mm GK rozwiązuje problem oświetlenia bez ingerencji w strukturę ściany. Światło biegnące wzdłuż krawędzi telewizora na ścianie telewizyjnej eliminuje potrzebę montażu listew LED na kablu, które wyglądają amatorsko i wymagają ukrycia kabli. W tym przypadku profil wbudowany w płytę GK jest rozwiązaniem czystszym i trwalszym, bo nie widać żadnych elementów montażowych.

Łazienki i kuchnie wymagają osobnego potraktowania, ponieważ wilgoć zmienia warunki eksploatacji. Profil LED do karton gips 2 m z aluminium anodowanego i klosza pleksi nadaje się wyłącznie do stref suchych, czyli tam, gdzie nie ma bezpośredniego kontaktu z wodą. W strefie mokrej (nad wanną, w kabinie prysznica) konieczne byłoby zastosowanie profili z kloszem hermetycznym i taśmami o klasie szczelności minimum IP65. W suchej strefie łazienki, na przykład w suficie podwieszanym nad umywalką, profil XL DEOLINE działa bez zastrzeżeń.

Średnia cena rynkowa profilu wraz z kloszem mlecznym wynosi około 106,60 zł brutto za 2 metry, co przekłada się na 53,30 zł za metr bieżący. To kwota wyższa niż w przypadku profili wąskich (15-25 zł/m), ale adekwatna do szerokości 71,5 mm i jakości anodowania. Dla porównania, taśma LED 24 V o mocy 14,4 W/m kosztuje około 25-40 zł/m, a zasilacz 24 V 100 W około 80-120 zł, co daje łączny koszt materiałów na metr linii świetlnej w przedziale 60-90 zł bez robocizny.

Porównanie profilu XL DEOLINE z innymi profilami wpuszczanymi w GK

Rynek profili wpuszczanych w płytę GK obejmuje kilka rodzin produktów, z których każda odpowiada innym potrzebom. Profil XL DEOLINE wyróżnia się szerokością 71,5 mm i możliwością montażu dwóch taśm, co czyni go liderem segmentu szerokich profili do GK. Poniższe porównanie uwzględnia dwa najczęściej wybierane alternatywy: profil ACTIVE 30 o szerokości 30 mm oraz profil Line Micro o szerokości 20 mm. Każdy z nich ma swoje zastosowanie, ale ich ograniczenia są wyraźnie widoczne w konkretnych scenariuszach.

ACTIVE 30 to profil średniej szerokości, który sprawdza się w mniejszych zabudowach, na przykład w meblach lub witrynach. Mieści jedną taśmę do 12 mm, więc pod względem mocy oświetlenia ustępuje modelowi XL o połowę. Cenowo wypada korzystniej (ok. 65 zł za 2 m), ale efekt ciągłej linii światła przy taśmach 60 LED/m jest słabszy, bo klosz 25 mm nie rozprasza diód tak skutecznie. W praktyce ACTIVE 30 montuje się tam, gdzie potrzebne jest dyskretne podświetlenie, a nie pełne oświetlenie pomieszczenia.

Line Micro to profil wąski o szerokości 20 mm, przeznaczony do zastosowań czysto dekoracyjnych. Mieści tylko jedną taśmę do 8 mm, co oznacza ograniczenie do taśm o mniejszej gęstości diód. Klosz 16 mm nie zapewnia efektu ciągłej linii, więc przy taśmach 30 LED/m punkty diod są wyraźnie widoczne. Line Micro montuje się w niszach, na półkach, w zabudowach sufitowych, gdzie oświetlenie pełni funkcję ozdobną. Cena ok. 38 zł za 2 m czyni go najtańszym z omawianej trójki, ale nie nadaje się do roli głównego źródła światła.

Nie warto stosować profilu XL DEOLINE tam, gdzie planowana jest pojedyncza taśma o niskiej mocy (do 7,2 W/m) i krótki odcinek (do 1 m). W takim przypadku szerszy profil nie wnosi wartości, a koszt materiałów jest wyższy bez proporcjonalnego zysku wizualnego. Również w pomieszczeniach o bardzo niskim suficie (poniżej 240 cm), gdzie profil LED do GK wpuszczany 2 m montowany jest w jednej linii, lepiej sprawdzi się węższy ACTIVE 30, bo wizualnie nie obciąży przestrzeni. Wybór profilu to zawsze kompromis między ceną, efektem wizualnym a przeznaczeniem oświetlenia.

Najczęstsze błędy montażowe i jak ich uniknąć

Pierwszym błędem, który widuje się na polskich budowach, jest zbyt wąska szczelina w płycie GK. Monter wycina 60 mm, bo wydaje mu się to wystarczające, a następnie wciska profil 71,5 mm na siłę. Aluminium anodowane nie jest tak elastyczne jak PVC, więc wciskanie powoduje odkształcenie i mikropęknięcia anodowanej warstwy, które po kilku miesiącach ujawniają się jako ciemniejsze smugi. Szerokość szczeliny musi wynosić 71,5-72,5 mm, a najlepiej mierzyć ją suwmiarką, nie oko.

Drugim błędem jest montaż taśmy bez odtłuszczenia profilu. Tłuszcz z palców, kurz i resztki kleju po taśmie zabezpieczającej obniżają przyczepność kleju 3M VHB. Taśma odkleja się po 2-4 tygodniach i opada na dno profilu, tworząc nierównomierną linię światła z charakterystycznymi przerwami. Aceton techniczny lub izopropanol nakładany na czystą ściereczkę bezpyłową rozwiązuje problem w 30 sekund, a brak tego kroku kosztuje kilkadziesiąt złotych za ponowny montaż.

Trzecim błędem jest łączenie odcinków profilu bez łączników mechanicznych. Monter dociska profile do siebie i liczy na to, że klosz mleczny zakryje szczelinę. Niestety, po rozszerzalności termicznej aluminium szczelina otwiera się o 0,3-0,5 mm, klosz nie maskuje jej w pełni, a gołym okiem widać ciemną przerwę w linii światła. Łączniki mechaniczne kosztują kilka złotych i rozwiązują problem na lata, więc ich brak jest klasycznym przykładem fałszywej oszczędności.

Czwartym błędem jest użycie zasilacza o zbyt małej mocy. Zasilacz 24 V 30 W podłączony do 4 metrów taśmy 14,4 W/m (łącznie 57,6 W) przegrzewa się po 15 minutach pracy i wchodzi w tryb ochrony termicznej. Światło zaczyna migać, a zasilacz po kilku miesiącach przestaje działać. Zasada jest prosta: moc zasilacza powinna wynosić co najmniej 120% łącznego zapotrzebowania taśmy, czyli w tym przypadku minimum 70 W. Lepiej wybrać zasilacz 100 W i mieć 40% zapasu.

Piątym, niestety częstym błędem jest szpachlowanie krawędzi klosza zamiast pozostawienia mu swobody ruchu termicznego. Klosz pleksi rozszerza się pod wpływem ciepła taśmy, a sztywne szpachlowanie blokuje ten ruch. Po kilku cyklach grzania i stygnięcia klosz pęka w najsłabszym punkcie, a woda z malowania wnika w szczelinę. Prawidłowo klosz powinien wystawać 1-2 mm ponad lico tynku, a krawędź szczeliny szpachluje się do krawędzi klosza, nie na niego.

Checklista: co kupić do pełnego zestawu

Szeroki profil LED wpuszczany w płytę GK to element większego systemu, którego same listwy i klosze nie tworzą. Poniższa checklista uwzględnia wszystkie komponenty niezbędne do uruchomienia linii świetlnej bez konieczności powrotu do sklepu po brakujący drobiazg.

• Profil LED wpuszczany w płytę GK szeroki w odpowiedniej długości (najczęściej 2 m, łączone łącznikami mechanicznymi).
• Klosz mleczny w zestawie lub dokupiony osobno, w długości pokrywającej całą linię.
• Taśma LED 24 V o szerokości do 12 mm, dobrana do mocy i barwy planowanego oświetlenia.
• Zasilacz 24 V DC o mocy równej co najmniej 120% łącznego poboru taśmy.
• Zaślepki boczne do zamknięcia końcówek profilu i ochrony taśmy przed kurzem.
• Łączniki mechaniczne do połączenia odcinków profilu w jedną linię.
• Ścisk montażowy do przytrzymania profilu przy wkręcaniu w konstrukcję GK.
• Kontroler (opcjonalnie) w przypadku taśm RGBW lub CCT.
• Przewody zasilające o przekroju dostosowanym do mocy (minimum 1,5 mm² dla linii do 5 m).

Szeroki profil LED wpuszczany w płytę GK o wymiarach 71,5 x 13,5 mm i długości 2000 mm rozwiązuje problem ukrycia taśmy LED w suchej zabudowie kartonowo-gipsowej bez widocznych elementów aluminiowych na licu sufitu czy ściany. Aluminium anodowane zgodnie z PN-EN 12373 chroni przed korozją i odciskami palców, a klosz mleczny 29 mm w połączeniu z taśmą o gęstości co najmniej 120 LED/m daje efekt ciągłej linii światła. Profil mieści dwie taśmy do 12 mm, co pozwala zwiększyć moc oświetlenia bez konieczności szukania droższych taśm o podwyższonej gęstości. Montaż wymaga precyzyjnego wycięcia szczeliny 72 mm, odtłuszczenia powierzchni, użycia zasilacza 24 V o mocy pokrywającej 120% zapotrzebowania oraz szpachlowania z zachowaniem dylatacji klosza. Cena rynkowa 106,60 zł brutto za 2 metry obejmuje klosz mleczny, a brak taśmy i zasilacza w zestawie wymusza ich osobny dobór, ale daje pełną kontrolę nad parametrami światła.

Dobierz taśmę LED o wybranej barwie i mocy oraz zasilacz 24 V dopasowany do długości linii, aby zakończyć kompletację systemu w jednym zamówieniu.

Źródła danych i norm: PN-EN 12373 (aluminium anodowane), PN-EN 13964 (sufity podwieszane), dane katalogowe producenta DESIGN LIGHT seria XL DEOLINE, norma IEC 60598 (bezpieczeństwo opraw oświetleniowych).
