Ścianka Berlińska Co To Jest? Zastosowanie, Zalety i Wady

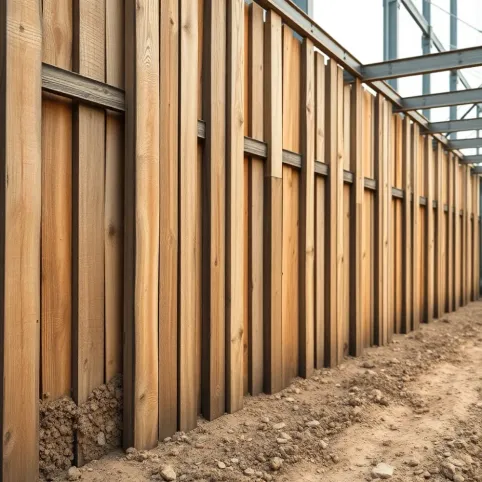

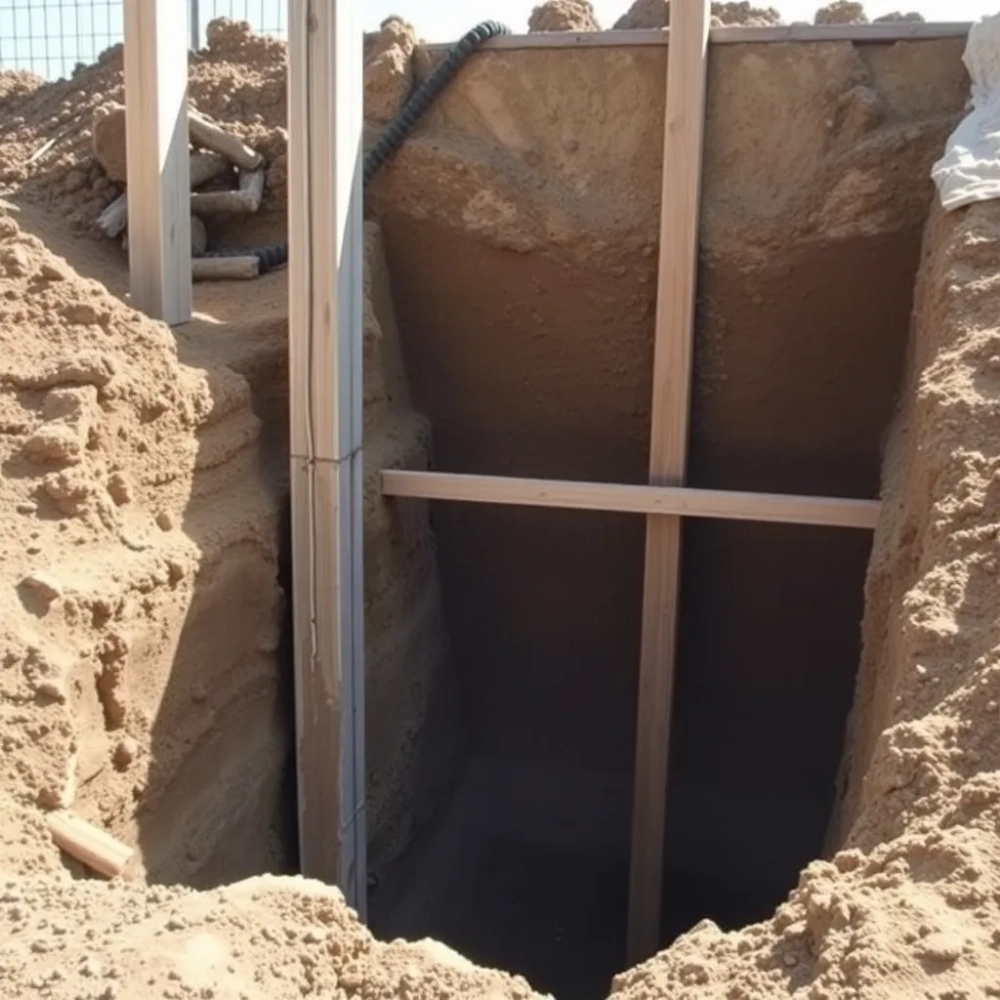

Zastanawiasz się, jak szybko i efektywnie zabezpieczyć wykop pod fundamenty Twojego nowego domu lub większej inwestycji? W świecie budownictwa, gdzie czas to pieniądz, a bezpieczeństwo to priorytet, istnieje sprytne rozwiązanie – ścianka berlińska. Ale co to właściwie jest? Najprościej mówiąc, to tymczasowa obudowa wykopu, która pozwala na bezpieczne i sprawne prowadzenie prac ziemnych, zwłaszcza tam, gdzie grunt nie jest idealnie stabilny.

Zalety Ścianek Berlińskich: Dlaczego Są Popularne?

Popularność ścianek berlińskich w branży budowlanej nie jest przypadkowa. Decyduje o niej szereg zalet, które w konkretnych sytuacjach budowlanych okazują się wręcz nieocenione. Wyobraź sobie plac budowy w centrum miasta, gdzie przestrzeń jest ograniczona, a czas realizacji projektu kurczy się z każdym dniem. W takich okolicznościach, szybkość i ekonomiczność stają się kluczowe. I tutaj właśnie, jak na zawołanie, pojawia się ścianka berlińska, oferując rozwiązania na miarę współczesnych wyzwań.

Jedną z najbardziej cenionych cech ścianek berlińskich jest ich szybkość wykonania. W porównaniu do bardziej zaawansowanych i skomplikowanych systemów obudowy wykopów, montaż ścianki berlińskiej przypomina wręcz budowę z klocków. Profile stalowe, zazwyczaj dwuteowniki, umieszcza się w przygotowanych wcześniej otworach. To prostota tego procesu znacząco skraca czas potrzebny na zabezpieczenie wykopu, co przekłada się na oszczędności finansowe i przyspieszenie harmonogramu całej inwestycji. W dynamicznym świecie budownictwa, gdzie każdy dzień opóźnienia generuje koszty, tempo realizacji ścianki berlińskiej to argument nie do przecenienia.

Nie można pominąć również aspektu ekonomicznego. Ścianki berlińskie są stosunkowo tanie, zwłaszcza gdy porównamy je z alternatywnymi metodami, takimi jak ściany szczelinowe czy palisady. Koszty materiałów, robocizny i sprzętu potrzebnego do montażu ścianki berlińskiej są zazwyczaj niższe. To czyni je atrakcyjnym rozwiązaniem dla inwestorów, którzy poszukują efektywnych, a jednocześnie budżetowo rozsądnych opcji. Warto tutaj wspomnieć, że niski koszt ścianki berlińskiej nie oznacza kompromisu w kwestii bezpieczeństwa – wręcz przeciwnie, prawidłowo zaprojektowana i wykonana ścianka berlińska doskonale spełnia swoją funkcję, zapewniając stabilność wykopu i bezpieczeństwo pracujących na budowie ludzi.

Kolejnym istotnym atutem jest łatwość montażu, szczególnie w specyficznych warunkach gruntowych. Ścianka berlińska znakomicie sprawdza się w gruntach gruboziarnistych, takich jak piaski i żwiry. W tego typu gruntach, wbijanie ścian larsenowych może napotkać na trudności, a nawet okazać się niemożliwe bez kosztownych i czasochłonnych prac przygotowawczych. Natomiast umieszczanie profili ścianki berlińskiej w rozwierconych otworach eliminuje te problemy. Wyobraźmy sobie budowę w piaszczystym terenie – w takim przypadku wykonanie ścianki berlińskiej jest nie tylko szybsze, ale również mniej kłopotliwe i bardziej ekonomiczne. To praktyczna przewaga, która doceniana jest przez wykonawców na całym świecie.

Elastyczność zastosowań to kolejna karta przetargowa ścianek berlińskich. Mogą one zabezpieczać wykopy o różnej głębokości i kształcie. W prostym schemacie wspornikowym, ścianka berlińska skutecznie chroni wykopy o głębokości do 3-4 metrów. Przy głębszych wykopach, można zastosować rozpory lub kotwienie, co znacząco zwiększa zakres ich możliwości. Co więcej, ścianki berlińskie doskonale radzą sobie z wykopami o nieregularnym kształcie, np. w przypadku fundamentów o skomplikowanej geometrii lub wykopów liniowych o zmiennym kierunku. Dzięki możliwości spawania dodatkowych elementów do profili, takich jak ceowniki, można łatwo dostosować ściankę do konkretnych potrzeb projektu. Ta elastyczność ścianek berlińskich sprawia, że są one wszechstronnym narzędziem w rękach inżynierów budownictwa.

Dodatkową, często niedocenianą zaletą ścianek berlińskich jest ich potencjał do pełnienia funkcji szalunku traconego. W pewnych sytuacjach, opinkę ścianki berlińskiej można wykorzystać jako szalunek tracony dla ścian konstrukcji podziemnych, np. zbiorników, fundamentów skrzyniowych czy ścian kondygnacji podziemnych. To inteligentne rozwiązanie obniża koszty i przyspiesza prace budowlane, eliminując konieczność demontażu i ponownego montażu tradycyjnego szalunku. W praktyce oznacza to mniej pracy, mniej materiałów i szybszy postęp projektu. Ta wielofunkcyjność to prawdziwy as w rękawie ścianek berlińskich.

Wady i Ograniczenia Ścianek Berlińskich: Kiedy Nie Stosować?

Mimo licznych zalet, ścianki berlińskie, jak każde rozwiązanie inżynierskie, mają swoje wady i ograniczenia. Świadomość tych słabych stron jest kluczowa, aby uniknąć problemów i podjąć właściwą decyzję o zastosowaniu tego typu obudowy wykopu. Chociaż popularność ścianek berlińskich jest niepodważalna, istnieją sytuacje, w których ich użycie może być ryzykowne lub po prostu nieefektywne. Zignorowanie tych ograniczeń może prowadzić do kosztownych opóźnień, problemów z bezpieczeństwem, a nawet awarii konstrukcji.

Największym minusem ścianek berlińskich jest ich niska szczelność. W przeciwieństwie do ścian larsenowych czy ścian szczelinowych, ścianka berlińska nie stanowi bariery dla wody gruntowej. Przestrzenie między profilami stalowymi wypełnione opinką (np. deskami) nie są wodoszczelne, co sprawia, że ścianki berlińskie najlepiej sprawdzają się w gruntach nienawodnionych. Co to oznacza w praktyce? Jeśli zwierciadło wody gruntowej znajduje się poniżej dna wykopu, problemu nie ma. Ale jeśli woda gruntowa jest wysoko, pojawia się komplikacja. W gruntach nawodnionych, zastosowanie ścianki berlińskiej wymaga zazwyczaj kosztownego odwodnienia wykopu.

Odwodnienie wykopu to nie tylko dodatkowy koszt, ale też potencjalne problemy. Najczęściej stosuje się instalacje igłofiltrowe, które obniżają poziom wody gruntowej. Jednak pompowanie wody z wykopu może prowadzić do osiadań terenu wokół wykopu, co jest szczególnie niebezpieczne w sąsiedztwie istniejącej zabudowy. Ponadto, odwadnianie jest procesem ciągłym i wymaga stałego monitoringu. Jeśli odwodnienie zawiedzie (np. awaria pomp, przerwa w dostawie prądu), wykop może zostać zalany, co generuje kolejne problemy i opóźnienia. Dlatego, w gruntach nawodnionych, przed podjęciem decyzji o zastosowaniu ścianki berlińskiej, należy dokładnie przeanalizować koszty i ryzyka związane z odwodnieniem.

Inną wadą ścianek berlińskich są potencjalnie większe osiadania terenu za ścianką, w porównaniu do bardziej sztywnych obudów, takich jak ściany larsenowe czy palisady. Choć ścianka berlińska jest konstrukcją nośną, jej elastyczność może prowadzić do większych deformacji gruntu wokół wykopu. Te osiadania mogą być problematyczne, zwłaszcza gdy wykop znajduje się w bezpośrednim sąsiedztwie wrażliwej infrastruktury, np. budynków, dróg, instalacji podziemnych. W takich przypadkach, należy przeprowadzić szczegółową analizę wpływu osiadań na sąsiedztwo i, w razie potrzeby, zastosować dodatkowe środki zaradcze, np. wzmocnienie gruntu, monitoring osiadań, czy wybór innej, bardziej sztywnej obudowy.

Kiedy zatem nie należy stosować ścianek berlińskich? Odpowiedź jest prosta: w miejscach z wysokim poziomem wód gruntowych, gdy odwodnienie jest technicznie trudne, kosztowne lub ryzykowne. Również w bezpośrednim sąsiedztwie wrażliwej infrastruktury, gdzie nawet niewielkie osiadania terenu mogą być niedopuszczalne. W takich sytuacjach, bezpieczniejszym i bardziej racjonalnym rozwiązaniem może być zastosowanie szczelnej obudowy, np. ścian larsenowych, palisady żelbetowej, czy ścian szczelinowych, nawet jeśli są one droższe i bardziej czasochłonne w wykonaniu. Pamiętajmy, że bezpieczeństwo i trwałość konstrukcji powinny być zawsze na pierwszym miejscu, a wybór odpowiedniej obudowy wykopu to kluczowa decyzja projektowa.

Zastosowania Ścianek Berlińskich w Budownictwie w 2024 roku

Ścianki berlińskie w 2024 roku, choć mogą się wydawać rozwiązaniem znanym od dawna, wciąż zaskakują swoją wszechstronnością i adaptacyjnością do nowoczesnych wyzwań budowlanych. Współczesne budownictwo, charakteryzujące się presją czasu i kosztów, ale jednocześnie rosnącymi wymaganiami technicznymi i bezpieczeństwa, idealnie wpisuje się w profil zastosowań ścianek berlińskich. Ich elastyczność, szybkość montażu i relatywnie niski koszt sprawiają, że w wielu sytuacjach są one niezastąpione. Spójrzmy na konkretne przykłady, aby lepiej zrozumieć, gdzie i jak ścianki berlińskie znajdują swoje miejsce na placu budowy.

Najbardziej klasyczne zastosowanie to tymczasowe zabezpieczenie wykopów budowlanych. Mówimy tutaj o wykopach pod fundamenty budynków, piwnice, garaże podziemne, instalacje sanitarne i elektryczne. W schemacie wspornikowym, ścianki berlińskie skutecznie zabezpieczają wykopy o głębokości do 3-4 metrów. To idealne rozwiązanie dla większości budynków jednorodzinnych, szeregowych, a nawet mniejszych obiektów komercyjnych. Szybkość montażu i brak konieczności użycia ciężkiego sprzętu (w porównaniu do ścian larsenowych) czynią ścianki berlińskie niezwykle atrakcyjną opcją w takich projektach.

Ale co z głębszymi wykopami? Tutaj ścianki berlińskie również mają swoje pole do popisu. Przy zastosowaniu rozpór lub kotwienia, ich możliwości znacznie się rozszerzają. Wykopy o głębokości 5, 6, a nawet więcej metrów mogą być bezpiecznie zabezpieczone za pomocą ścianek berlińskich, oczywiście po odpowiednim zaprojektowaniu i doborze wzmocnień. Takie rozwiązania stosuje się na przykład przy budowie parkingów podziemnych, rozbudowie istniejących piwnic, czy przy projektach infrastrukturalnych, takich jak tunele i przejścia podziemne.

Kolejna sfera zastosowań to wykopy o nieregularnym kształcie. Standardowe systemy obudowy, takie jak ściany larsenowe, najlepiej sprawdzają się w wykopach o liniowym przebiegu. Ale co, gdy fundament ma skomplikowany kształt, np. wieloboczny lub krzywoliniowy? W takich sytuacjach elastyczność ścianek berlińskich jest nieoceniona. Możliwość spawania dodatkowych elementów do profili stalowych, pozwala na łatwe dostosowanie obudowy do załamań i zmian kierunku wykopu. Można tworzyć odcinki krzywoliniowe i prostopadłe, idealnie dopasowane do geometrii fundamentu. To znacznie ułatwia realizację projektów o nietypowych kształtach i minimalizuje ryzyko błędów wykonawczych.

Nie zapominajmy o funkcji szalunku traconego. Ścianki berlińskie mogą pełnić podwójną rolę – zabezpieczenia wykopu i szalunku dla konstrukcji podziemnej. To rozwiązanie jest szczególnie korzystne przy budowie zbiorników podziemnych, fundamentów skrzyniowych i ścian kondygnacji podziemnych. Opinka ścianki berlińskiej staje się integralną częścią konstrukcji, oszczędzając czas i koszty związane z demontażem tradycyjnego szalunku. Wyobraźmy sobie budowę podziemnego parkingu – ściany zewnętrzne parkingu mogą być jednocześnie opinką ścianki berlińskiej, co znacząco upraszcza proces budowy.

Podsumowując, zastosowania ścianek berlińskich w 2024 roku są szerokie i różnorodne. Od prostych wykopów pod domy jednorodzinne, po bardziej skomplikowane projekty infrastrukturalne i budynki komercyjne. Ich wszechstronność, szybkość i ekonomiczność sprawiają, że pozostają one jednym z najpopularniejszych i najczęściej wybieranych rozwiązań do tymczasowego zabezpieczenia wykopów w nowoczesnym budownictwie. A innowacyjne podejście do wykorzystania ich jako szalunku traconego otwiera przed nimi kolejne możliwości.

Kiedy Warto Wybrać Ściankę Berlińską do Zabezpieczenia Wykopu?

Decyzja o wyborze odpowiedniej metody zabezpieczenia wykopu to kluczowy moment w każdym projekcie budowlanym. Ścianka berlińska jest atrakcyjną opcją, ale nie zawsze jest najlepszym rozwiązaniem. Kiedy więc warto postawić na ściankę berlińską, a kiedy lepiej rozważyć alternatywne metody? Odpowiedź na to pytanie zależy od szeregu czynników, które należy wziąć pod uwagę przed podjęciem ostatecznej decyzji. Rozważmy kluczowe kryteria, które pomogą nam określić, czy ścianka berlińska jest właściwym wyborem w danej sytuacji.

Koszt obudowy jest często decydującym czynnikiem, zwłaszcza w mniejszych i średnich projektach budowlanych. Jeśli budżet jest ograniczony, a nie ma technicznych przeciwwskazań do zastosowania ścianki berlińskiej, warto ją poważnie rozważyć. Ścianki berlińskie są generalnie tańsze od ścian larsenowych, palisad, czy ścian szczelinowych. Ta różnica w kosztach może być znacząca, szczególnie przy dużych powierzchniach wykopów. Jednak oszczędność kosztów nie powinna być jedynym kryterium – bezpieczeństwo i funkcjonalność obudowy są równie ważne.

Poziom wód gruntowych to kolejny kluczowy aspekt. Jak już wiemy, ścianki berlińskie nie są szczelne. Dlatego idealne warunki do ich zastosowania to niski poziom wód gruntowych, czyli poniżej dna wykopu. W takim przypadku, problem wody gruntowej w zasadzie nie istnieje, a ścianka berlińska może w pełni wykazać swoje zalety. Jeśli jednak woda gruntowa jest wysoka, sytuacja się komplikuje. Można zastosować odwodnienie wykopu, ale to generuje dodatkowe koszty i potencjalne ryzyko osiadań terenu. Dlatego, jeśli poziom wód gruntowych jest wysoki, warto zastanowić się, czy koszty i ryzyko odwodnienia nie przewyższą korzyści płynących z zastosowania ścianki berlińskiej. Alternatywnie, można rozważyć szczelną obudowę, która eliminuje problem wody gruntowej, ale jest droższa.

Osiadanie terenu za ścianką to czynnik, który należy uwzględnić, szczególnie w kontekście sąsiedniej zabudowy i infrastruktury. Ścianki berlińskie, ze względu na swoją elastyczność, mogą powodować większe osiadania terenu niż bardziej sztywne systemy obudowy. Jeśli wykop znajduje się w bezpiecznej odległości od istniejących budynków, dróg, czy instalacji, osiadania mogą nie stanowić problemu. Ale jeśli sąsiedztwo jest wrażliwe, należy dokładnie przeanalizować ryzyko osiadań i, w razie potrzeby, zastosować dodatkowe środki zaradcze lub wybrać inną metodę obudowy, która minimalizuje osiadania. Konsultacja z geotechnikiem jest w takich przypadkach niezbędna.

Podsumowując, warto wybrać ściankę berlińską, gdy: koszt obudowy ma istotne znaczenie, grunt jest suchy lub łatwy do odwodnienia, a osiadanie terenu za ścianką nie stanowi zagrożenia dla otoczenia. W takich przypadkach, ścianka berlińska okazuje się rozwiązaniem ekonomicznym, szybkim i efektywnym. Przed podjęciem decyzji, zawsze warto przesłać dane projektowe i opinię geotechniczną do specjalistów. Pomoc ekspertów ułatwi dobór najlepszego rozwiązania i pozwoli uniknąć kosztownych błędów. Wybór ścianki berlińskiej to rozsądna decyzja, ale tylko wtedy, gdy warunki są sprzyjające, a ryzyko minimalne. Pamiętaj, bezpieczeństwo przede wszystkim!
