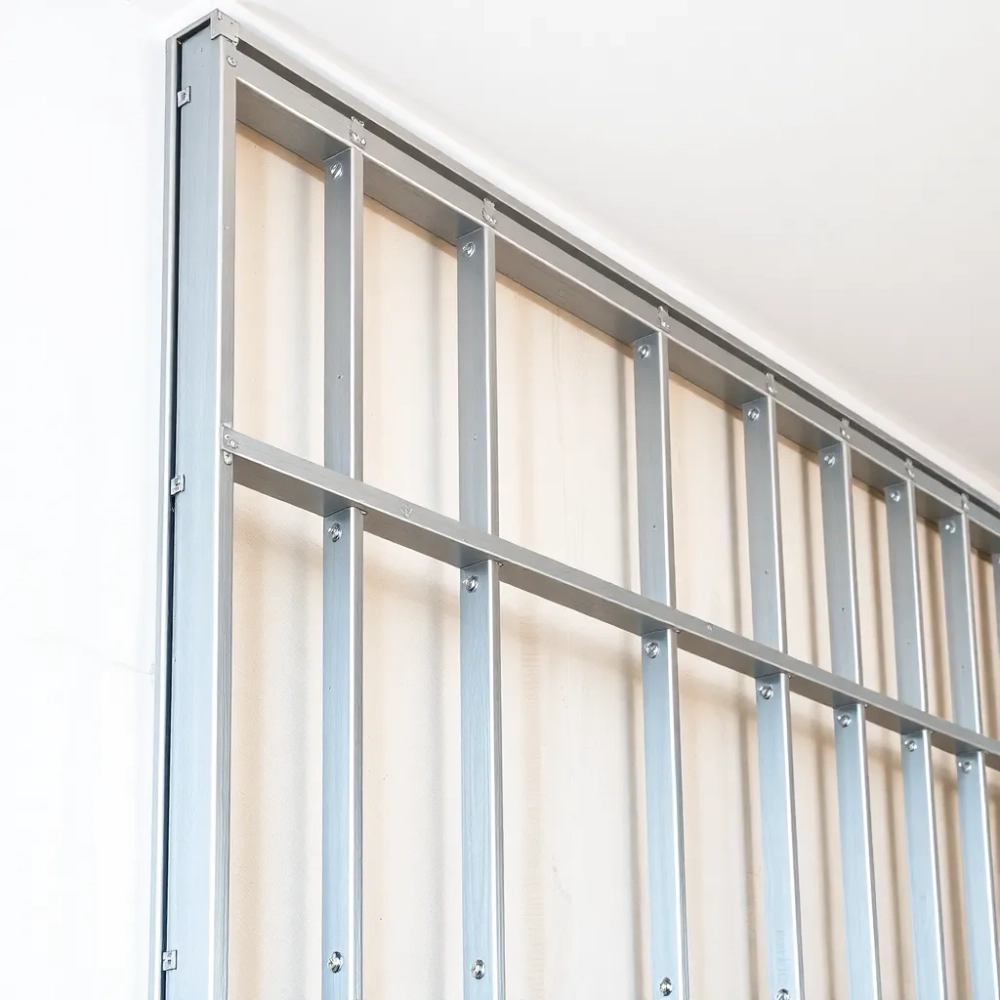

Maksymalna wysokość ścianki działowej: co naprawdę wytrzyma?

Ściana sięga sufitu, a sufit jest na ponad siedmiu metrach. W takiej sytuacji zwykły profil CW 75 zaczyna się uginać jak maszt na wietrze, a szpachlowane spoiny pękają po pierwszym sezonie grzewczym. Maksymalna wysokość ścianki działowej wykonanej z płyt gipsowo-kartonowych zależy od trzech rzeczy: grubości i typu profili, liczby warstw poszycia oraz rozstawu słupków. Poniżej rozbieram każdy z tych elementów tak, żeby projektant i wykonawca mogli dobrać konkretny wariant do konkretnej kubatury, a nie zgadywać z katalogu.

• Kiedy ściana działowa powyżej 6,5 m?
• Profil UA 50, 75 czy 100 który utrzyma ścianę do 10 m?
• Ile warstw płyt g-k na ścianę wysoką? Tabela wariantów
• Odporność ogniowa i akustyka ścian wysokich co mówią normy?
• Montaż krok po kroku ściany powyżej 6,5 m
• Kalkulator zużycia materiałów (orientacyjny)
• Top 10 błędów wykonawczych przy ścianach powyżej 6,5 m
• Kiedy NIE stosować ściany g-k powyżej 6,5 m?
• Porównanie wariantów z ceną szacunkową (PLN/m², materiały 2024)
• Praktyczne wskazówki z budowy
• Najczęściej zadawane pytania

Kiedy ściana działowa powyżej 6,5 m?

Granica sześciu i pół metra nie jest przypadkowa. Do tej wysokości standardowy profile CW 50, 75 albo 100 z pojedynczym poszyciem z płyt 12,5 mm pracuje w granicach dopuszczalnych ugięć, czyli L/500. Powyżej tej wartości producenci profili oraz karty techniczne systemów suchej zabudowy wymagają wzmocnień albo zmiany geometrii słupka. W praktyce oznacza to konieczność wprowadzenia profili ościeżnicowych UA, podwójnych słupków albo dodatkowych wymianów poziomych.

Drugim ograniczeniem jest klasa odporności ogniowej. Ściana oddzielenia pożarowego w hali przemysłowej musi spełniać warunki EI 60 lub EI 120. Każda dodatkowa warstwa płyty zwiększa masę ściany, a więc i obciążenie przypadające na każdy słupek. Trzecią zmienną jest akustyka. W kinach, salach konferencyjnych czy hotelach wymagana izolacyjność od dźwięków powietrznych sięga Rw 55-62 dB, co wymusza grubszy rdzeń z wełny mineralnej, a więc i szerszy profil.

Efekt złego doboru widać na budowie po kilku miesiącach. Pojawiają się rysy wzdłuż spoin pionowych, ugięcie ściany w połowie wysokości, a w skrajnych przypadkach utrata klasy EI przy badaniu w laboratorium. Normy PN-EN 1364-1 i PN-EN 1991-1-1 nie wybaczają błędów w przyjęciu schematu statycznego, zwłaszcza przy ścianach powyżej ośmiu metrów, gdzie zaczyna dominować smukłość słupka.

Hale produkcyjne, galerie handlowe, lofty mieszkalne i kina wielosalowe to miejsca, gdzie ściana działowa z płyt g-k powyżej 6,5 m przestaje być fanaberią, a staje się koniecznością. Tam zwykła ściana C75 z pojedynczą płytą nie ma prawa działać poprawnie, bo obciążenia od wiatru, drgań i temperatury szybko zweryfikują błędy montażowe.

Najczęstsze sytuacje projektowe

• Hala przemysłowa z suwnicą lekką i ścianą oddzielenia pożarowego do 10 m.
• Loft mieszkalny z antresolą i ścianą pomiędzy strefą dzienną a sypialnią powyżej 7 m.
• Kino lub sala kinowa z wymaganą akustyką Rw 58 dB i odpornością EI 120.
• Galeria handlowa ze ścianą instalacyjną prowadzącą kanały wentylacyjne do 7,5 m.
• Biuro typu open space ze ścianami przesuwnymi do 8 m w strefie sejsmicznej.

Profil UA 50, 75 czy 100 który utrzyma ścianę do 10 m?

Profile UA to profile ościeżnicowe o grubości blachy 2 mm, łączone z profilem CW za pomocą kątowników. Mają znacznie większą nośność niż klasyczne profile ścienne CW, ponieważ ich przekrój jest symetryczny i wzmocniony. W ścianie wysokiej UA pełnią rolę słupka brzegowego albo wymianu przy otworach, ale też bywają stosowane jako słupki nośne w miejscu, gdzie CW nie spełnia warunków smukłości.

Dla ściany do ośmiu metrów wystarcza UA 50 w rozstawie 60 cm z podwójnym poszyciem g-k. Dla ściany do dziesięciu metrów rekomendowany jest UA 75, a powyżej tej wartości UA 100 z rozstawem 40 cm. Kluczowy jest tu warunek smukłości słupka, określany jako stosunek jego długości do promienia bezwładności przekroju. Profile UA mają promień dwu-trzykrotnie większy niż CW przy tej samej szerokości, więc ugięcie pod obciążeniem jest proporcjonalnie mniejsze.

Profile CW mają grubość blachy 0,6 mm i pracują dobrze do granicy 6-7 m przy pojedynczym poszyciu. Powyżej tej wysokości zaczynają się odkształcać przy wkręcaniu kolejnych warstw płyt, a ugięcie ściany w połowie wysokości przekracza dopuszczalne 5 mm na 5 metrów bieżących. W takiej sytuacji warto wprowadzić słupki podwójne, czyli dwa profile CW skręcone ze sobą śrubami co 40 cm. Powstały przekrój zwiększa nośność o około 80% względem pojedynczego słupka.

Rozstaw słupków i wpływ na wysokość

Rozstaw słupków ma bezpośredni związek z ugięciem ściany. Przy standardowym rozstawie 60 cm ściana C75 z pojedynczą płytą osiąga maksimum 5,5 m. Zmniejszenie rozstawu do 40 cm pozwala podnieść tę granicę o pół metra, ale lepszym rozwiązaniem bywa dodanie drugiej warstwy płyty, bo jednocześnie poprawia akustykę i odporność ogniową.

Wymiany poziome montowane co trzy metry wysokości rozkładają obciążenia i stabilizują słupki w kierunku prostopadłym do ściany. Wykonuje się je z profili UW przyciętych na wymiar i włożonych pomiędzy słupkami, a następnie mocowanych kątownikami. W ścianie powyżej 8 m zaleca się minimum dwa wymiany, co w praktyce daje schemat trzech przęseł statycznych o równej wysokości.

Ile warstw płyt g-k na ścianę wysoką? Tabela wariantów

Liczba warstw płyt to najskuteczniejszy sposób na zwiększenie nośności i sztywności ściany bez zmiany jej grubości. Pojedyncza warstwa płyty 12,5 mm waży 9,5 kg/m², podwójna prawie 19 kg/m², a potrójna blisko 28 kg/m². Każda kolejna warstwa zwiększa sztywność płyty w ścianie proporcjonalnie do sześcianu jej grubości, więc efekt nie jest liniowy, lecz geometryczny.

Wariant z pojedynczą warstwą i profilem UA 75 sprawdza się do 7,5 m przy wymaganiach EI 30. Wariant podwójny z UA 75 dochodzi do 9 m i osiąga EI 60, a potrójny z UA 100 przekracza 11 m z klasą EI 120. To właśnie ten ostatni wariant stosuje się w halach produkcyjnych i kinach, gdzie wymagana jest jednocześnie wysoka odporność ogniowa i izolacyjność akustyczna.

Ściana na profilu UA system nośny

Profile UA 50, 75 i 100 mają grubość blachy 2 mm i są cynkowane ogniowo. W ścianie wysokiej mocuje się je do podłogi i sufitu za pomocą kątowników stalowych przykręcanych kołkami rozporowymi co 80 cm. Rozstaw słupków wynosi 40 cm, a profile CW wstawiane pomiędzy UA służą do mocowania płyt od strony wewnętrznej, gdzie wymagana jest gładka powierzchnia.

Ściana kinowa wariant akustyczny

W salach kinowych stosuje się profile UA 100 z potrójną warstwą płyty ogniochronnej typu F o grubości 15 mm. Wypełnienie stanowi wełna mineralna 80 mm o gęstości 40 kg/m³. Taka ściana osiąga Rw 62 dB i EI 120, co pozwala na spełnienie wymagań akustyki studyjnej bez konieczności stosowania dodatkowej okładziny murowanej.

Ściana w strefie sejsmicznej

W rejonach o podwyższonej aktywności sejsmicznej ściana g-k powyżej 6 m wymaga wzmocnień w postaci profili UA na obu krawędziach i dodatkowych łączników elastycznych. Klasyfikacja sejsmiczna w Polsce obejmuje strefy od 0 do 3, przy czym w strefie 3 ściana działowa o wysokości 8 m wymaga badań dynamicznych i dopuszczenia systemowego producenta profili.

Odporność ogniowa i akustyka ścian wysokich co mówią normy?

Norma PN-EN 1364-1 określa metodę badań ścian nienośnych, w tym ścian z płyt g-k, pod kątem odporności ogniowej. Klasa EI 60 oznacza, że ściana przez 60 minut zachowuje szczelność i izolacyjność ogniową, co w praktyce przekłada się na brak przenikania gorących gazów i ograniczenie przyrostu temperatury po stronie nieogrzewanej do średnio 140 K. Klasa EI 120 wymaga podwójnego poszycia i wełny mineralnej o odpowiedniej gęstości.

Polska norma PN-EN 1991-1-1 podaje obciążenia użytkowe, które w przypadku ścian działowych są stosunkowo niewielkie, ale w halach przemysłowych należy uwzględnić obciążenia od suwnic, instalacji podwieszanych i ciężkich elementów. Ściana powyżej 6,5 m musi przenieść obciążenie od własnej masy, wynoszące od 25 do 80 kg/m² w zależności od wariantu, oraz obciążenia od instalacji mocowanych do profili.

Akustyka ścian wysokich rządzi się osobnymi prawami. Im wyższa ściana, tym większa powierzchnia boczna, przez którą przenika dźwięk. Wskaźnik Rw rośnie wraz z masą powierzchniową ściany, ale spada, gdy zwiększa się jej wysokość, ponieważ rośnie udział przenoszenia bocznego. W praktyce ściana Rw 56 dB przy wysokości 3 m może mieć tylko Rw 50 dB przy wysokości 9 m, jeśli nie zostaną zastosowane dodatkowe uszczelnienia akustyczne na obwodzie.

Warunki Techniczne, jakim powinny odpowiadać budynki i ich usytuowanie, wymagają dla ścian oddzielenia pożarowego klasy EI 60 lub EI 120 w zależności od kategorii zagrożenia ludzi. W budynkach ZL I (hotele powyżej 50 miejsc noclegowych, kina) obowiązuje klasa EI 120, a w ZL II i ZL III najczęściej EI 60. W halach produkcyjnych klasyfikowanych jako PM o gęstości obciążenia ogniowego powyżej 500 MJ/m² wymagana jest klasa EI 120.

Montaż krok po kroku ściany powyżej 6,5 m

1. Wytyczenie i taśma akustyczna

Trasę ściany wyznacza się laserem, a na podłodze i suficie nakleja taśmę akustyczną z pianki PE o grubości 3 mm pod profile obwodowe UW. Taśma rozdziela profile od konstrukcji budynku i tłumi przenoszenie drgań, co przy wysokości 10 m ma kluczowe znaczenie dla izolacyjności akustycznej.

2. Profile UW na obwodzie

Profile UW mocuje się do podłogi i sufitu kołkami rozporowymi co 80 cm. W stropach betonowych stosuje się kołki 6/40, a w lekkich stropach stalowych wkręty samogwintujące 4,8 × 32 mm. Każdy UW musi być ciągły, a łączenia wykonywane z zakładką 10 cm i skręcane.

3. Profile UA jako słupki nośne

Profile UA wstawia się pionowo pomiędzy UW co 40 cm i łączy z nimi kątownikami stalowymi. Każdy UA musi być ustawiony w pionie z dokładnością 1 mm na metr, bo ugięcie ściany przy większych odchyłkach jest już widoczne gołym okiem. Pomiędzy UA wstawia się profile CW, które służą do mocowania płyt od strony wewnętrznej.

4. Poszycie strony A

Pierwszą warstwę płyty przykręca się wkrętami TN 25 co 25 cm, drugą warstwę wkrętami TN 35 co 20 cm, a trzecią wkrętami TN 45 co 20 cm. Wkręty w kolejnych warstwach muszą trafiać w profile, dlatego tak ważne jest precyzyjne rozplanowanie styków płyt.

5. Wełna mineralna w rdzeniu

Po zamontowaniu pierwszej strony ściany wypełnia się rdzeń wełną mineralną o gęstości 30-80 kg/m³. Grubość wełny dobiera się do szerokości profilu, najczęściej 40 mm dla UA 50, 60 mm dla UA 75 i 80 mm dla UA 100. Wełna poprawia zarówno akustykę, jak i odporność ogniową, bo opóźnia przenikanie ciepła przez rdzeń.

6. Poszycie strony B

Druga strona ściany wymaga takiej samej staranności jak pierwsza. Płyty rozmieszcza się z przesunięciem styków o minimum 40 cm względem strony A, co zapobiega powstawaniu spoin ciągłych przez całą grubość ściany. Takie przesunięcie zwiększa sztywność i ogranicza ryzyko pęknięć.

7. Szpachlowanie Q2 i Q3

Szpachlowanie rozpoczyna się od spoin i wkrętów masą Q1, a po wyschnięciu nakłada się warstwę finiszową Q2 albo Q3 w zależności od wymagań wykończeniowych. W ścianach wysokich warto zastosować taśmę zbrojącą z włókna szklanego, bo zwykła taśma papierowa może pękać na stykach płyt przy długich odcinkach.

Kalkulator zużycia materiałów (orientacyjny)

Top 10 błędów wykonawczych przy ścianach powyżej 6,5 m

⚠️ Brak wymianów poziomych przy rozstawie słupków powyżej 60 cm. Ściana zaczyna uginać się w środku przęsła, a po roku widać wyraźne pęknięcia na stykach płyt.

⚠️ Zbyt krótkie wkręty przy trzykrotnym poszyciu. Wkręt TN 25 sięga zaledwie pierwszej warstwy, więc trzecia warstwa nie jest stabilnie zamocowana. Minimum to TN 45.

⚠️ Brak dylatacji obwodowej przy ścianach dłuższych niż 10 m. Skurcz termiczny płyt powoduje naprężenia, które muszą być rozłożone na krótsze odcinki.

⚠️ Mocowanie ciężkich elementów bez wzmocnień UA. Szafka, klimatyzator czy ekran powyżej 30 kg wymaga wstawki z UA lub sklejki.

⚠️ Brak taśmy akustycznej pod profilami UW. Ściana przenosi dźwięki uderzeniowe przez konstrukcję budynku.

⚠️ Pionowanie słupków na oko. Przy wysokości 10 m odchyłka 2 mm na metr daje 20 mm odchylenia w szczycie.

⚠️ Cięcie płyt piłą ręczną zamiast stojaka. Krawędzie są poszarpane, a płyty pękają przy transporcie pionowym.

⚠️ Brak przesunięcia styków płyt między stroną A i B. Spoiny przechodzą przez całą grubość ściany.

⚠️ Zbyt mała gęstość wełny mineralnej. Wełna poniżej 30 kg/m³ osiada i traci właściwości akustyczne po kilku latach.

⚠️ Pominięcie badań statycznych przy ścianie powyżej 8 m. Taka ściana powinna mieć obliczenia wytrzymałościowe potwierdzone przez konstruktora.

Kiedy NIE stosować ściany g-k powyżej 6,5 m?

Ściana z płyt g-k nie sprawdzi się w pomieszczeniach o wilgotności względnej powietrza utrzymującej się powyżej 80% przez dłuższy czas. Płyty wodoodporne typu H2 zatrzymują wilgoć, ale rdzeń profili stalowych koroduje przy stałym zawilgoceniu. W takich wnętrzach lepszym wyborem będą ściany murowane z bloczków silikatowych lub betonu komórkowego.

Drugim ograniczeniem jest temperatura. W halach przemysłowych z temperaturą stałą powyżej 40°C płyty gipsowo-kartonowe tracą stabilność wymiarową, a karton oddziela się od gipsu. W takich warunkach stosuje się płyty cementowe lub ściany murowane. Trzecim ograniczeniem są strefy zagrożenia wybuchem, gdzie ściana g-k nie może być elementem oddzielenia pożarowego ze względu na ryzyko rozrzucania odłamków gipsu.

Checklist przed montażem

• Sprawdzenie nośności stropu w miejscu mocowania profili UW.
• Weryfikacja klasy odporności ogniowej wymaganej na danym odcinku.
• Obliczenie masy ściany i obciążenia na profile UA.
• Sprawdzenie warunków akustycznych i wymaganego Rw.
• Ustalenie trasy instalacji w ścianie i miejsc wzmocnień.
• Sprawdzenie wilgotności i temperatury pomieszczenia.
• Przygotowanie rusztowania i windy towarowej do transportu płyt.
• Weryfikacja pionu i poziomu laserem przed montażem profili.
• Zaplanowanie dylatacji co 10 m długości ściany.
• Sprawdzenie dostępności profili UA odpowiedniej długości.

Porównanie wariantów z ceną szacunkową (PLN/m², materiały 2024)

Praktyczne wskazówki z budowy

Cięcie płyt na wysokości robi się najwygodniej na stojaku, nie piłą ręczną. Stojak pozwala przyciąć płytę z dokładnością do milimetra, a krawędź jest prosta i nie poszarpana. Transport pionowy na wysokość powyżej 6 m wymaga windy towarowej. Płyty przenoszone ręcznie przez dwóch pracowników zaczynają pękać przy długości powyżej 3 m, a upadek na rusztowanie to nie tylko straty materiałowe, ale też ryzyko wypadku.

Kolejność szpachlowania ma znaczenie dla trwałości wykończenia. Najpierw szpachluje się spoiny i wkręty masą Q1 z taśmą zbrojącą, a po wyschnięciu nakłada się warstwę finiszową na całą powierzchnię. Szpachlowanie całopowierzchniowe bez wzmocnienia spoin prowadzi do pęknięć wzdłuż styków płyt po pierwszym sezonie grzewczym, bo karton i gips mają różne współczynniki rozszerzalności cieplnej.

W ścianie instalacyjnej prowadzącej kanały wentylacyjne o średnicy do 200 mm warto zostawić słupek instalacyjny z profili CW 75 w rozstawie 30 cm. Taki słupek można wyciąć z jednej strony i wstawić w niego kanał bez naruszania konstrukcji ściany. To rozwiązanie stosuje się w hotelach i biurach, gdzie wentylacja musi być prowadzona w ścianie działowej ze względu na ograniczenia wysokości podwieszanego sufitu.

Na budowie hali przemysłowej o wysokości 9 m sprawdził się wariant UA 100 z potrójnym poszyciem płyt typu F i wełną mineralną 80 mm. Ściana spełniła wymagania EI 120 i Rw 56 dB, a po dwóch latach eksploatacji nie wykazała pęknięć ani ugięć. Kluczem okazało się zastosowanie wymianów poziomych co 3 m i kątowników montażowych przy każdym UA.

Najczęściej zadawane pytania

Czy ściana g-k 10 m jest bezpieczna pod względem ogniowym?

Tak, pod warunkiem zastosowania systemu z profilami UA 100, potrójnym poszyciem płyt ogniochronnych i wełną mineralną 80 mm. Klasa EI 120 potwierdzona badaniami wg PN-EN 1364-1 obowiązuje w takiej konfiguracji, a ściana utrzymuje szczelność i izolacyjność przez 120 minut.

Jaki rozstaw profili CW 75 przy ścianie 7 m?

Przy ścianie o wysokości 7 m rozstaw słupków CW 75 wynosi 40 cm dla poszycia podwójnego i 60 cm dla poszycia pojedynczego. W praktyce lepszym wyborem bywa rozstaw 40 cm z poszyciem podwójnym, bo ugięcie ściany mieści się w granicach L/500.

Ile waży metr kwadratowy ściany g-k 8 m?

Masa ściany zależy od wariantu. UA 75 z dwoma warstwami płyty 12,5 mm i wełną 60 mm waży około 55-60 kg/m². UA 100 z trzema warstwami płyty 12,5 mm i wełną 80 mm waży około 85-95 kg/m².

Czy można mocować szafki do ściany g-k powyżej 6 m?

Tak, ale wymaga to wzmocnień z profili UA lub sklejki wstawionej pomiędzy słupkami w miejscu mocowania. Bez wzmocnień obciążenie przenosi się bezpośrednio na płytę g-k, która przy masie szafki powyżej 30 kg zaczyna się odkształcać.

Źródła danych i normy

PN-EN 1991-1-1:2009 oddziaływania na konstrukcje, część 1-1: oddziaływania ogólne, ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach.

PN-EN 1364-1:2014 badania odporności ogniowej elementów nienośnych, część 1: ściany.

PN-EN 14195:2015 profile stalowe do systemów suchej zabudowy, określenia, wymagania i metody badań.

PN-EN 520:2009 płyty gipsowo-kartonowe, definicje, wymagania i metody badań.

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późniejszymi zmianami).

Warunki techniczne wykonania i odbioru robót budowlanych, część B: roboty wykończeniowe, zeszyt 1: sucha zabudowa, Instytut Techniki Budowlanej, Warszawa.

Aprobaty techniczne ITB dla systemów suchej zabudowy dostępne w serwisie aprobaty.itb.pl.

Karty techniczne profili UA i płyt ogniochronnych publikowane przez producentów systemów suchej zabudowy w Polsce.
