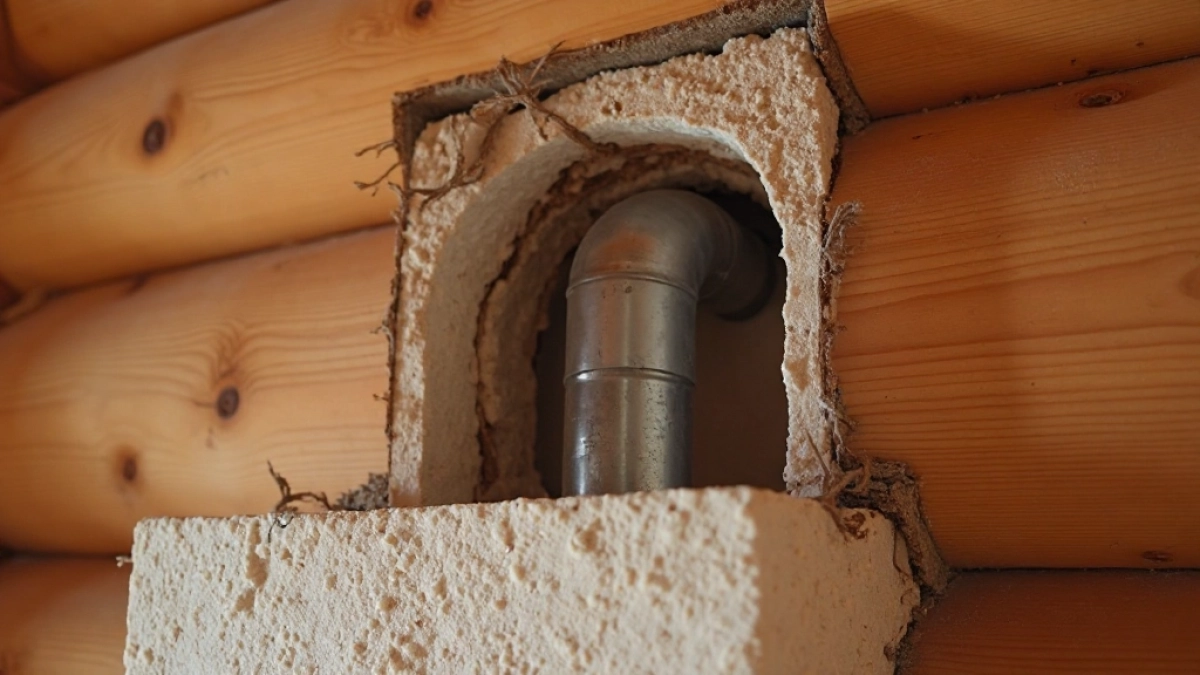

Przepust kominowy przez ścianę drewnianą – jak zrobić to bezpiecznie i zgodnie z przepisami 2026?

Przejście komina przez ścianę szkieletową drewnianą krok po kroku

Ściana szkieletowa z drewna to jedno z najbardziej wymagających miejsc na trasie spalinowej. Każdy przepust kominowy przez ścianę drewnianą wymaga indywidualnego doboru średnicy, grubości izolacji i długości elementu, ponieważ producent wykonuje go na wymiar i nie podlega zwrotowi po zamontowaniu.

• Przejście komina przez ścianę szkieletową drewnianą krok po kroku
• Minimalne odległości komina od materiałów palnych w domu drewnianym
• Systemowy rękaw izolowany do komina w domu energooszczędnym NF40 i NF15
• Najczęstsze błędy przy przepuście kominowym przez drewno i jak ich uniknąć

W domu kanadyjskim szkielet powstaje ze słupków o przekroju 45x145 mm lub 45x195 mm. To oznacza, że grubość ściany wraz z poszyciem i warstwą elewacyjną wynosi zwykle od 220 do 280 mm. Tyle właśnie musi pokonać rękaw systemowy, zachowując jednocześnie ciągłość izolacji termicznej budynku.

Prace zaczyna się od wyznaczenia osi komina na etapie projektu wykonawczego. Otwór w szkielecie wycina się dopiero po dostarczeniu certyfikowanego elementu przejściowego, bo jego wymiary zewnętrzne są znane dopiero wtedy. Przyjęcie średnicy „na oko" kończy się najczęściej koniecznością demontażu ocieplenia i wymiany słupków nośnych.

Kolejność prac wygląda następująco:

• zaznaczenie osi komina na słupkach ściany zewnętrznej i wewnętrznej
• wycięcie otworu z marginesem 40 mm dookoła na późniejszą wentylowaną szczelinę
• wstawienie wymianów z drewna konstrukcyjnego klasy C24, jeśli przepust koliduje ze słupkiem
• montaż rękawa systemowego z dwoma kołnierzami przyściennymi i wkładem izolacyjnym
• uszczelnienie membrany paroprzepuszczalnej od strony zewnętrznej taśmą butylową lub mankietem EPDM

Kołnierz przyścienny nie może opierać się bezpośrednio na wełnie mineralnej. Pomiędzy płytą g-k a kołnierzem pozostawia się szczelinę 20-30 mm, którą wypełnia się niepalnym podkładem z wełny mineralnej o gęstości minimum 80 kg/m³. Taki podkład nie akumuluje temperatury w sposób prowadzący do samozapłonu.

Dlaczego kolejność prac ma znaczenie

Drewno konstrukcyjne w ścianie szkieletowej pracuje pod wpływem wilgotności. Montaż komina przed zamknięciem poszycia od wewnątrz utrudnia kontrolę szczeliny dylatacyjnej. Po zamontowaniu płyt g-k dostęp do rękawa ogranicza się do wizualnej oceny, a ewentualny błąd wymaga kucia.

Najczęściej spotykany błąd to wypełnienie szczeliny wokół rękawa pianką poliuretanową. Pianka pod wpływem temperatury powyżej 200°C zaczyna się rozkładać, wydziela tlenek węgla i traci właściwości izolacyjne w ciągu kilku sezonów grzewczych. Rozwiązaniem jest wyłącznie wełna mineralna klasy A1 oraz zaprawa szamotowa w miejscu styku z kominem ceramicznym.

Minimalne odległości komina od materiałów palnych w domu drewnianym

Polskie przepisy nie ustalają jednej sztywnej tabeli odległości. Wartość zależy od typu komina, jego temperatury spalin oraz klasy izolacji. W praktyce inwestorzy posługują się deklaracją producenta wkładu kominowego oraz normą PN-EN 1856, która opisuje kominy metalowe.

Dla komina z wkładem stalowym jednościennym w izolacji bazaltowej producent podaje odległość od materiałów palnych klasy D w granicach 50-80 mm. Dotyczy to ściany o temperaturze pracy nieprzekraczającej 450°C. Przy kominach pracujących w trybie kondensacyjnym odległość spada do 20 mm.

Inaczej wygląda sytuacja przy kominach ceramicznych izolowanych wełną mineralną. Tam odległość od drewna konstrukcyjnego wynosi najczęściej 50 mm dla komina spalinowego T400 oraz 30 mm dla T200. Liczby te rosną do 100 mm i więcej, gdy komin przechodzi przez strefę bez izolacji lub przez elementy nośne o przekroju większym niż 100x100 mm.

Wentylacja szczeliny wokół rękawa to nie opcja, lecz wymóg konstrukcyjny. Ciepło odprowadzone konwekcją naturalną zmniejsza gradient temperatury na drewnie o około 40% w porównaniu ze szczeliną zamkniętą. Otwory wentylacyjne o średnicy minimum 100 cm² montuje się u dołu i u góry rękawa, zabezpieczone siatką ze stali nierdzewnej.

Skąd bierze się samozapłon

Samozapłon drewna w otoczeniu komina to proces powolny. Temperatura 200°C utrzymywana przez kilkanaście godzin powoduje pirolizę celulozy, a temperatura 300°C przez dwie godziny uruchamia reakcję egzotermiczną w warstwie węgla drzewnego. W dobrze zaizolowanym przepuście temperatura obudowy rzadko przekracza 60°C, więc ryzyko drastycznie spada.

Gorzej, gdy izolacja jest niewłaściwa. Wełna szklana o niskiej gęstości, pianka PUR, a nawet styropian w połączeniu z wilgocią z membrany dachowej tworzą środowisko sprzyjające akumulacji ciepła. W takich warunkach temperatura w głębi przegrody rośnie nawet o 30°C powyżej wartości zmierzonej na powierzchni rękawa.

Sygnal ostrzegawczy: ciemne przebarwienia na drewnie w promieniu 30 cm od komina, zapach spalenizny przy rozruchu paleniska, odpadanie kawałków farby na ścianie wewnętrznej. Każdy z tych objawów wymaga natychmiastowej kontroli kominiarza z uprawnieniami.

Systemowy rękaw izolowany do komina w domu energooszczędnym NF40 i NF15

Standard NF40 oznacza budynek zużywający do 40 kWh energii końcowej na metr kwadratowy rocznie. NF15 zamyka się w 15 kWh. Różnica między nimi sprowadza się do grubości izolacji przegród, szczelności powietrznej oraz jakości stolarki okiennej, ale wpływa też na sposób prowadzenia komina.

W domu NF40 ściana szkieletowa ma zwykle 35-40 cm wypełnienia z wełny mineralnej. Przepust kominowy musi więc przejść przez warstwę o znacznej grubości bez mostka termicznego. Dom NF15 wymaga ciągłości izolacji jeszcze staranniej, bo każdy mostek obniża wartość współczynnika U poniżej wymaganego poziomu 0,15 W/m²K.

Systemowy rękaw izolowany pełni dwie funkcje jednocześnie. Pierwsza to ochrona przeciwpożarowa: warstwa wełny bazaltowej pomiędzy spalinową rurą wewnętrzną a obudową zewnętrzną utrzymuje temperaturę ścianki poniżej progu zapalenia drewna. Druga to bariera termiczna dla budynku: stalowy rdzeń rękawa przerywa ciągłość izolacji ściany w sposób kontrolowany, a nieprzerwane warstwy po obu stronach eliminują przewiew.

Co wyróżnia rozwiązanie certyfikowane

Elementy systemowe mają deklarację właściwości użytkowych i oznaczenie CE. Badania prowadzi się w jednostkach notyfikowanych, takich jak CERIC, zgodnie z normą PN-EN 1856-2. W raporcie podaje się klasę odporności ogniowej (zwykle EI 60 lub EI 120), klasę szczelności (N1 lub P1) oraz dopuszczalną temperaturę pracy.

Patent na rozwiązanie wentylowanego rękawa z przekładką ceramiczną pojawił się w Europie w latach 90., ale w Polsce upowszechnił się po 2010 roku wraz z pierwszymi domami pasywnymi. Konstrukcja opiera się na prostym mechanizmie: spaliny nagrzewają wewnętrzną rurę, ciepło częściowo przechodzi przez izolację, a reszta odprowadzana jest konwekcją w szczelinie pomiędzy rękawem a ścianą szkieletu.

Wskazówka praktyczna: w domu NF15 rękaw powinien mieć klasę odporności ogniowej EI 120, ponieważ w budynku o podwyższonej szczelności ewentualna nieszczelność komina ujawnia się szybciej i ma poważniejsze skutki dla zdrowia mieszkańców.

Najczęstsze błędy przy przepuście kominowym przez drewno i jak ich uniknąć

Trzy błędy pojawiają się w ponad połowie oglądanych przejść przez ściany szkieletowe. Każdy z nich wynika z chęci skrócenia czasu montażu lub obniżenia kosztu elementu systemowego.

Błąd 1. Brak wentylacji rękawa. Wykonawca traktuje szczelinę jako dylatację i wypełnia ją szczelnie wełną. Brak ruchu powietrza powoduje wzrost temperatury obudowy o 20-40°C względem wariantu z otworami wentylacyjnymi. Rozwiązanie: dwa otwory o łącznym przekroju minimum 200 cm², umieszczone naprzeciwko siebie przy górnym i dolnym kołnierzu.

Błąd 2. Brak dylatacji termicznej. Drewno ściany „pracuje" sezonowo, a rękaw stalowy rozszerza się przy każdym rozruchu komina. Brak szczeliny dylatacyjnej prowadzi do naprężeń, które po kilku latach rozszczelniają połączenie kołnierza z membraną. Rozwiązanie: 15 mm szczeliny wypełnionej elastycznym sznurem ceramicznym.

Błąd 3. Bezpośredni styk izolacji z krokwiami lub słupkami. Wełna mineralna docięta na wymiar i wciśnięta w szczelinę między rękawem a konstrukcją drewnianą traci swoje właściwości po roku pracy komina. Jej pierwotna gęstość spada, a mostki termiczne się ujawniają. Rozwiązanie: maty o gęstości 80-120 kg/m³ mocowane do obudowy rękawa, nie do ściany szkieletowej.

Checklista odbioru instalacji

Pięć punktów kontroli, które inwestor sprawdza samodzielnie jeszcze przed wizytą kominiarza:

• Rękaw ma tabliczkę znamionową producenta z numerem normy i klasą odporności ogniowej
• Szczelina wentylacyjna ma otwory wlotowy i wylotowy, zabezpieczone siatką
• Kołnierz przyścienny nie dotyka wełny mineralnej w ścianie (minimum 20 mm odstępu)
• Membrana dachowa wokół komina wywinięta do góry i sklejona taśmą butylową
• Odległość rękawa od najbliższego elementu drewnianego zgodna z deklaracją producenta

Uwaga: samodzielne wykonanie przepustu bez projektu i nadzoru kominiarza z uprawnieniami budowlanymi narusza art. 62 Prawa budowlanego. W razie pożaru ubezpieczyciel odmówi wypłaty odszkodowania, jeśli odbiór komina nie został wpisany do dziennika budowy.

Aspekty prawne

Norma PN-EN 14471 opisuje kominy z tworzywa sztucznego, PN-EN 1856 dotyczy kominów metalowych, a PN-EN 13063 kominów ceramicznych. Każdy z tych dokumentów zawiera wymagania dotyczące przejścia przez przegrody palne, w tym minimalne odległości i klasę izolacji.

W projekcie budowlanym przepust kominowy przez ścianę drewnianą powinien być opisany w części konstrukcyjnej i sanitarnej. Odpowiedzialność inwestora kończy się wraz z decyzją o wyborze wykonawcy. Wykonawca odpowiada za zgodność prac z projektem oraz zaleceniami producenta elementu systemowego. Kominiarz z uprawnieniami wystawia opinię kominiarską, która zamyka procedurę odbioru.

Kara za brak opinii kominiarskiej przy oddaniu budynku do użytkowania wynosi do 5 000 PLN w trybie wykroczenia i do 75 000 PLN w trybie przepisów Prawa budowlanego. To wystarczający powód, aby nie pomijać odbioru, nawet jeśli ekipa montażowa deklaruje „wieloletnie doświadczenie".
