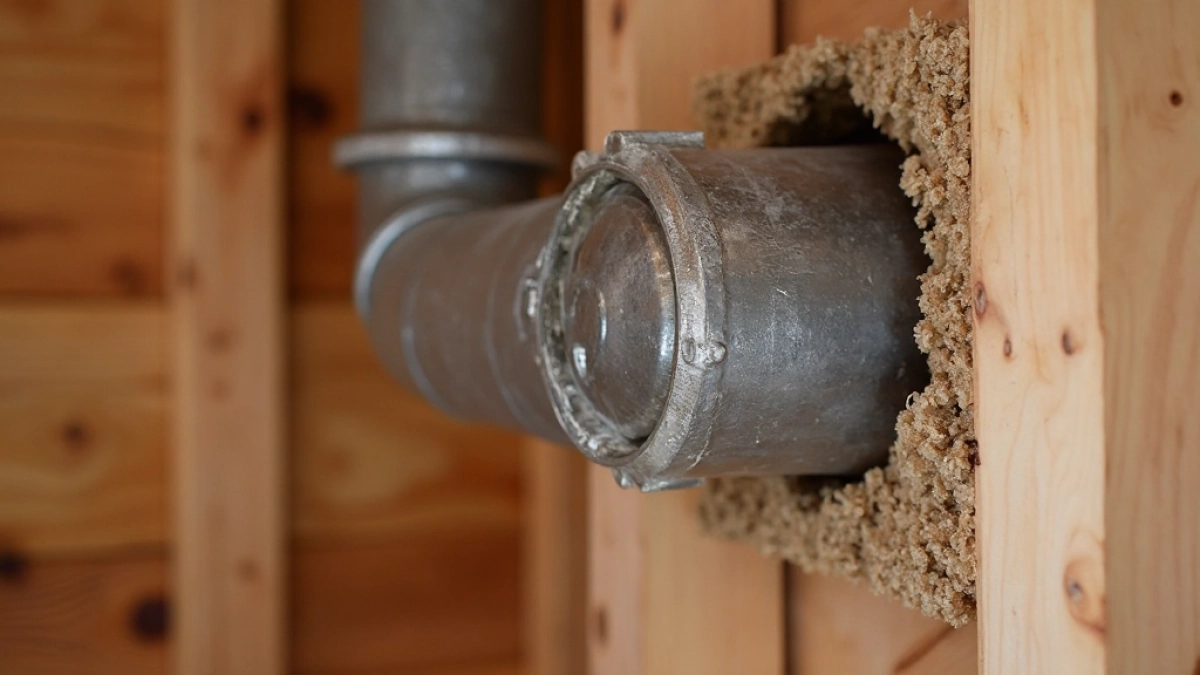

Przejście rury kominowej przez drewnianą ścianę krok po kroku

Dlaczego izolowane przejście DWMAX 180 mm przy ścianie drewnianej

Przejście rury kominowej przez drewnianą ścianę to moment, w którym kończy się swoboda projektowa, a zaczyna fizyka ognia. Spaliny osiągają temperaturę 300-450°C przy drewnie, a chwilowe skoki przy rozpalaniu potrafią przekroczyć 600°C. Tyle wystarczy, by sucha sosna zapaliła się od żaru, nawet bez iskier. Dwuścienny element horyzontalny DWMAX 180 mm rozwiązuje ten problem dzięki warstwowej budowie: rura wewnętrzna z AISI 444 transportuje spaliny, pustka powietrzna działa jak bufor termiczny, a płaszcz zewnętrzny z AISI 304 oddaje ciepło do otoczenia w kontrolowany sposób.

• Dlaczego izolowane przejście DWMAX 180 mm przy ścianie drewnianej
• Wymagane odległości i zabezpieczenia ogniochronne drewna
• Jak wyciąć otwór i zamontować przejście kominowe w drewnie
• Najczęstsze błędy przy przejściu komina przez palną ścianę

Skracana długość 440 mm odpowiada typowej ścianie zewnętrznej w domu kanadyjskim lub szkieletowym, gdzie dochodzi 15-25 cm ocieplenia plus konstrukcja nośna. Właśnie ta popularna grubość 44 cm sprawia, że wariant skracany bywa jedynym sensownym wyborem, bo standardowe 400 mm nie dosięga, a 600 mm wymusza niepotrzebne docinanie na budowie.

System DWMAX współpracuje z wkładami kominowymi tej samej marki, ale też z kominami ceramicznymi i stalowymi o średnicy 180 mm. Średnica 180 mm to optimum dla kominków powietrznych i wkładów kominkowych o mocy 10-15 kW, które dominują w polskim budownictwie jednorodzinnym. Przy mniejszych średnicach rośnie opór, przy większych spaliny wychładzają się zbyt szybko i kondensat atakuje ścianki.

Z punktu widzenia fizyki: im grubsza izolacja między spalinami a palnym drewnem, tym niższa temperatura na zewnętrznej powierzchni płaszcza. W praktyce oznacza to, że 50 mm wełny mineralnej między rurami utrzymuje temperaturę obudowy poniżej 80°C, a drewno nie osiąga temperatury pirolizy (~250°C). Bez takiej izolacji samo powietrze w szczelinie działa jak izolator, ale niewystarczający przy ciągłej eksploatacji.

Klasa odporności na pożar sadzy G50 oznacza, że element zniesie temperaturę 500°C przez 30 minut bez utraty szczelności. To wymóg kluczowy, bo pożar sadzy w kominie to najczarniejszy scenariusz, jaki może spotkać drewnianą ścianę. Norma EN 1856 precyzuje tę klasę i nakazuje, by element przejściowy przez ścianę palną spełniał co najmniej G50.

Wymagane odległości i zabezpieczenia ogniochronne drewna

Polskie przepisy budowlane traktują drewno jak materiał palny klasy D, ale jednocześnie pozwalają na jego łączenie ze stalowymi elementami kominowymi pod warunkiem zachowania odstępu minimum 7 cm od nieosłoniętego drewna. Ten odstęp mierzy się od zewnętrznej krawędzi płaszcza izolowanego do najbliższego elementu drewnianego, nie od osi rury.

Przy ścianie z bali sosnowych o wilgotności 12-15% obowiązuje zasada: im dalej od kominka, tym spokojniej. Bal przy samej obudowie kominka może mieć 30-40°C w sezonie grzewczym, ale fragment ściany oddalony o 80 cm od przejścia już tylko 25°C. Różnica wynika z konwekcji, która odprowadza ciepło w górę wzdłuż płaszcza, zanim zdąży nagrzać drewno na całej długości.

Zabezpieczenie ogniochronne przyjmuje trzy postacie. Pierwsza to płyta z wełny mineralnej o gęstości 80-120 kg/m³, wklejana w otwór montażowy, która tworzy sztywną ramkę wokół rury. Druga to płyta silikatowo-wapienna (np. Superlux, Promasil) o grubości 30-40 mm, która wytrzymuje 1000°C i nie kurzuje się jak wełna. Trzecia to farba pęczniejąca, która pod wpływem temperatury zwiększa objętość 10-20 razy i odcina dostęp tlenu do drewna.

Komin nie może przechodzić przez okno, drzwi balkonowe ani w odległości mniejszej niż 60 cm od krawędzi otworu wentylacyjnego. W praktyce chodzi o to, by spaliny nie przedostawały się do wnętrza przez nawiewnik ani nie parzyły szyby, gdy ciąg wiatrowy odwraca się nagle. Norma PN-89/E-05200 podaje te odległości szczegółowo, choć od 2017 roku obowiązuje znowelizowana wersja.

Szczególnie ważna jest dylatacja. Drewno pracuje sezonowo: pęcznieje latem, kurczy się zimą o 2-3% w kierunku prostopadłym do włókien. Gdyby rura sztywno przylegała do ściany, po roku pojawiłyby się pęknięcia albo luzy. Rozwiązaniem jest elastyczna taśma ceramiczna wokół przejścia, która kompensuje ruch do 5 mm bez utraty szczelności.

Parametry techniczne przejścia DWMAX 180 mm

Jak wyciąć otwór i zamontować przejście kominowe w drewnie

Pierwszy krok to wyznaczenie osi kominka względem zewnętrznej ściany. Najprostszy sposób: lusterko na drugiej stronie ściany, żeby zobaczyć punkt przejścia od zewnątrz. Otwór w drewnie wycina się piłą szablastą lub łańcuchową, zawsze z naddatkiem 4-6 cm na każdą stronę ponad średnicę płaszcza. Ten luz przeznaczony jest na izolację i dylatację.

Średnica otworu w ścianie powinna wynosić co najmniej średnica rury + 14 cm na izolację i szczelinę. Dla DWMAX 180 mm to minimum 32 cm średnicy otworu. Mniejszy luz to gwarancja, że drewno będzie dotykać gorącego płaszcza po sezonie pracy, gdy ściana się skurczy.

Po wycięciu otworu wsuwa się przejście od strony zewnętrznej do wewnętrznej, tak by płaszcz wewnętrzny wszedł w przyłącze kominka. Ważny detal: spadek 2-3° w kierunku pieca. Kondensat, który skropli się w rurze przy zimnym rozruchu, musi spłynąć do kominka lub do miski, a nie zamarznąć w przejściu i rozsadzić spoiny.

Po stronie zewnętrznej montuje się obróbkę blacharską z blachy powlekanej w kolorze elewacji lub w paletce RAL. Obróbka wchodzi pod warstwę ocieplenia lub pod siding, tak by woda opadowa nie wnikała w styk rury ze ścianą. Brak obróbki to klasyczny błąd, który po dwóch zimach pokazuje mokre plamy na drewnie i zaczynającą się zgniliznę.

Podłączenie do komina pionowego odbywa się przez kolano 45° lub trójnik rewizyjny, który umożliwia czyszczenie bez demontażu całej instalacji. Trójnik powinien znajdować się bezpośrednio przy przejściu, bo każdy metr dodatkowej rury poziomej to strata ciągu rzędu 1-2 Pa, a przy kominie 10 m może to oznaczać kłopoty z rozpalaniem.

Kiedy wybrać długość 440 mm

Ściana z ociepleniem 15-25 cm wymaga właśnie 44 cm długości. Krótsze przejście (np. 300 mm) zostawia koniec płaszcza wewnątrz ocieplenia, co prowadzi do skraplania wilgoci w wełnie. Dłuższe (np. 600 mm) wchodzi za daleko w fasadę i trudno je estetycznie wykończyć.

Gdy grubość ściany nie mieści się w standardzie, element 440 mm można skrócić na placu budowy do minimum ~30 cm. Tnie się wyłącznie warstwę izolacji i płaszcz zewnętrzny, nigdy rurę wewnętrzną, bo naruszonyby został kanał spalin. Do cięcia najlepsza szlifierka kątowa z tarczą do stali nierdzewnej, bo zwykła tarcza wprowadza do materiału cząsteczki żelaza, które potem rdzewieją i brudzą elewację.

Najczęstsze błędy przy przejściu komina przez palną ścianę

Brak dylatacji to grzech pierworodny. Montażysta zakłada, że ściana stoi, komin stoi, nic się nie rusza. Tymczasem drewno oddycha, a kominek rozgrzewa się i stygnie co kilka godzin. Po roku sztywne połączenie pęka, a przez szczelinę zaczyna uchodzić dym. Iskra, podmuch wiatru odwróconego ciągu i pożar gotowy.

Drugi błąd to zbyt mały otwór. Ściskając przejście „na siłę", instalator oszczędza 30 minut robocizny, ale po kilku miesiącach drewno puchnie i napiera na płaszcz. Efekt: odkształcenie rury wewnętrznej, gorszy ciąg, a w skrajnym przypadku pęknięcie spawu. Otwór musi być większy, nie mniejszy od wymaganego.

Trzeci błąd to brak obróbki blacharskiej lub wykonanie jej z papy, silikonu albo pianki montażowej. Żaden z tych materiałów nie wytrzymuje 200°C na powierzchni rury, a taką temperaturę płaszcz osiąga przy długim paleniu. Jedynym sensownym rozwiązaniem jest blacha stalowa lub aluminiowa, przymocowana mechanicznie i uszczelniona taśmą ceramiczną.

Czwarty, często pomijany błąd to rezygnacja z trójnika rewizyjnego. Bez niego nie da się wyczyścić poziomego odcinka bez demontażu całego przejścia, a sadza gromadzi się tam szybciej niż w pionie, bo prędkość spalin spada. Po dwóch sezonach warstwa sadzy może mieć 5-10 mm, a to już materiał palny, który przy temperaturze 600°C zapala się jak rozpałka.

Piąty błąd to brak konsultacji z kominiarzem. W Polsce odbiór kominiarski to wymóg prawny, a nie fanaberia urzędnicza. Kominiarz nie tylko sprawdzi ciąg i szczelność, ale też oceni, czy odstęp od drewna jest faktycznie zachowany w każdym punkcie. Jego raport to też dokument dla ubezpieczyciela, bo bez niego polisa może nie zadziałać przy szkodzie pożarowej.

Porównanie rozwiązań przejścia przez ścianę

Checklist przed zakupem przejścia DWMAX 180 mm

• Zmierz grubość ściany z ociepleniem, dodaj 4 cm na luz montażowy
• Określ średnicę przyłącza kominka (zwykle 150, 180 lub 200 mm)
• Sprawdź typ paliwa (drewno, pellet, gaz, olej)
• Wybierz kolor płaszcza zewnętrznego (RAL 7016, 7024, 8004, 9005, 9010, 9011, 9016)
• Zamów 1-4 szt. z wysyłką 45 zł lub dobierz do 5 szt., żeby przesyłka wyniosła 120 zł
• Zaplanuj obróbkę blacharską pod kolor elewacji
• Zarezerwuj trójnik rewizyjny i daszek kominowy

Zgodność z przepisami

Elementy DWMAX posiadają oznaczenie CE zgodnie z normą EN 1856, co oznacza, że producent przeprowadził badania typu i deklaruje właściwości użytkowe. Przy montażu obowiązują Warunki Techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225), a w kwestii instalacji elektrycznych i odległości od urządzeń grzewczych norma PN-89/E-05200. Przy montażu w budynku istniejącym zalecana jest konsultacja z kominiarzem, który potwierdzi zgodność z przepisami i wystawi protokół odbioru.

Źródła danych i norm: EN 1856-1:2009 (Kanały spalinowe metalowe), Warunki Techniczne 2022 (Dz.U. 2022 poz. 1225), PN-89/E-05200 (Ochrona przeciwporażeniowa w instalacjach elektrycznych), rozporządzenie w sprawie warunków technicznych użytkowania budynków mieszkalnych (Dz.U. 1999 nr 74 poz. 836 z późn. zm.). Konsultacja z kominiarzem jest obowiązkowa przed oddaniem instalacji do użytku.
