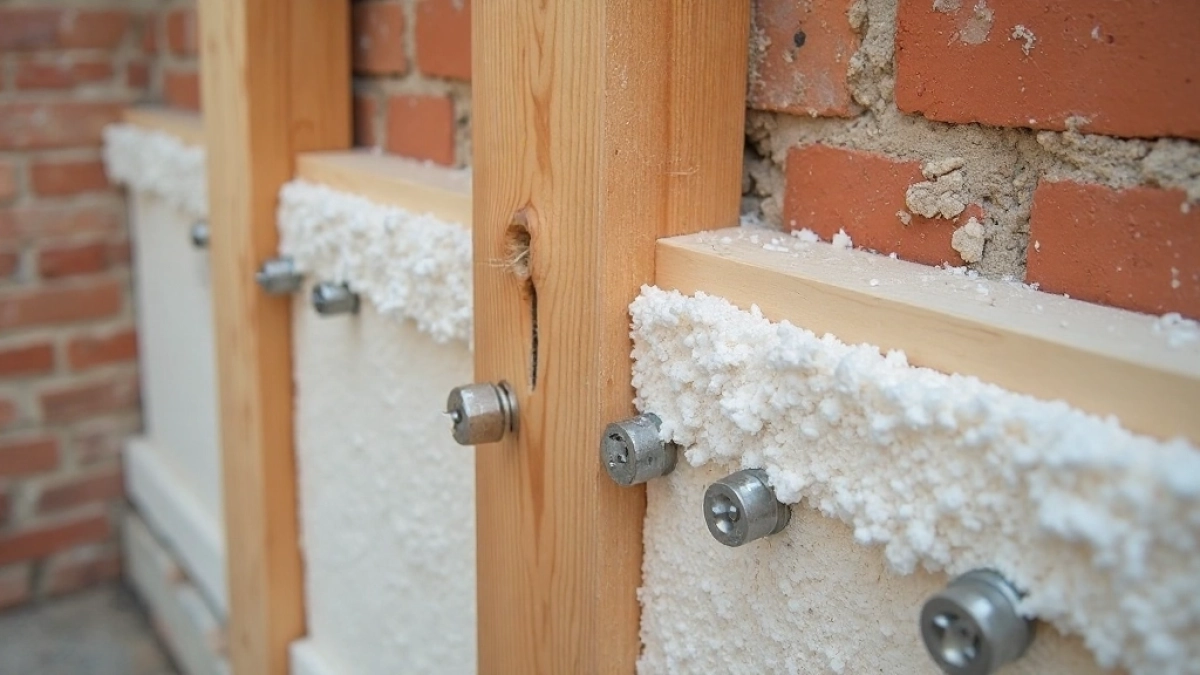

Jak przymocować drewnianą belkę do ściany krok po kroku

Marzy Ci się drewniana belka na elewacji, ale ściana ma 15 cm styropianu i zwykły kołek rozjeżdża się pod pierwszym większym obciążeniem. Problem w tym, że warstwa ocieplenia nie przenosi żadnych sił rozciągających, więc każdy popularny kołek rozporowy zostawia Ci belkę, która po sezonie wyląduje na chodniku. Poniżej dostajesz konkretny schemat doboru i montażu, z którego korzystają wykonawcy na co dzień. Bez lania wody, bez ogólników typu „dobierz odpowiedni kołek”. Z liczbami, mechaniką i listą błędów, które widywałem przy odbiorach budynków.

• Dlaczego zwykły kołek nie utrzyma belki w ociepleniu
• Systemy mocowań: przegląd z nośnością i ceną
• Dobór mocowania belki do rodzaju ściany
• Montaż belki na elewacji ocieplonej instrukcja krok po kroku
• Najczęstsze błędy przy mocowaniu belki przez styropian
• Kontrola po montażu i konserwacja
• Koszty i opłacalność DIY
• Normy i bezpieczeństwo
• Checklista przed zakupem materiałów
• Kiedy wezwać fachowca

Dlaczego zwykły kołek nie utrzyma belki w ociepleniu

Styropian, niezależnie od odmiany, ma wytrzymałość na ściskanie rzędu 60-120 kPa przy gęstości 15-20 kg/m³. To wystarczy, żeby ściana oddawała ciepło, ale za mało, żeby przejąć siłę wyrywającą z belki, pergoli czy daszka. Zwykły kołek rozporowy działa na zasadzie klinowania w materiale bazowym, czyli murze. Jeśli między łbem kołka a murem stoi 15 cm styropianu, klinujesz powietrze.

Dodatkowy problem to mostek termiczny. Metalowy trzpień przebija ocieplenie na wylot i w tym punkcie ściana traci nawet 0,3 W/mK więcej niż wokół. W budynku pasywnym taki punkt potrafi pokazać przebarwienie na elewacji już po pierwszej zimie. Rozwiązaniem jest przeniesienie obciążenia przez ocieplenie do muru za pomocą elementów dystansowych, które jednocześnie izolują termicznie.

W praktyce oznacza to tyle, że każde mocowanie belki przez styropian musi spełniać trzy warunki jednocześnie. Po pierwsze, przenosić siły rozciągające i ścinające wyłącznie przez element nośny osadzony w murze. Po drugie, eliminować mostek termiczny przez przekładkę o niskim współczynniku przewodzenia. Po trzecie, rozkładać nacisk na tyle dużą powierzchnię styropianu, żeby nie doszło do jego ścięcia przy obciążeniu bocznym wiatrem.

Mechanika złego mocowania

Wyobraź sobie śrubę M10 z łbem stożkowym wkręconą przez 15 cm styropianu w kołek rozporowy. Pod obciążeniem 80 kg (typowa belka impregnowana 10×10 cm, długość 2,5 m) łeb śruby wciska się w styropian, który po bokach pęka. Po kilku tygodniach cykli termicznych tworzy się stożek wyrwy o średnicy kilkunastu centymetrów. Belka opada o 2-3 mm, widać rysę na tynku, kołek zaczyna się wysuwać.

Właściwe mocowanie działa inaczej. Tuleja dystansowa przenika przez styropian, opiera się płaskim kołnierzem o mur (albo elewację) i oddaje obciążenie do nośnego podłoża. Ścinanie następuje w strefie muru, a styropian dookoła tulei jest jedynie dociśnięty, nie obciążony.

Systemy mocowań: przegląd z nośnością i ceną

Na rynku funkcjonuje pięć sprawdzonych grup produktów do montażu belki przez ocieplenie. Każda z nich ma konkretne zastosowanie, które wynika z przewidywanego obciążenia, rodzaju ściany i grubości ocieplenia. Poniższe zestawienie pozwala dobrać system do konkretnej sytuacji bez zgadywania.

Tuleje dystansowe z tworzywa (najczęściej poliamid) sprawdzają się przy ociepleniu do 12 cm i obciążeniach do 25 kg na punkt. Działają dzięki temu, że długi trzpień przechodzi przez styropian bez mostka termicznego, a kołnierz opiera się o mur pod tynkiem. Kołek rozporowy lub wkręt osadza się już w murze. To rozwiązanie najtańsze i najszybsze, ale ma wyraźny limit nośności.

Tuleje metalowe (aluminium, stal ocynkowana) są sztywniejsze i mają większe kołnierze. Przy ociepleniu 15-25 cm i belce powyżej 50 kg na metr bieżący to jedyna sensowna opcja wśród tulei. Kołnierz tulei rozkłada siłę na 30-50 cm² styropianu, dzięki czemu nie dochodzi do jego wgniecenia.

Kotwy chemiczne to rozwiązanie, gdy nośność musi być wysoka i przewidywalna. Żywica wypełnia otwór w murze (nawet w pustaku), twardnieje w 10-45 minut (zależnie od temperatury) i tworzy monolityczne połączenie z prętem gwintowanym. Przy ociepleniu 15 cm i murze z pustaka ceramicznego POROTHERM kotwa chemiczna z prętem M12 daje nośność obliczeniową rzędu 1,5 kN na punkt, czyli ponad 150 kg.

Kotwy mechaniczne typu parasolka to rozwiązanie pośrednie. Stalowy element składa się, wchodzi w otwór przez ocieplenie, a po przejściu przez mur rozkłada skrzydełka i blokuje się od strony wnętrza. Montaż trwa minutę, nie trzeba czekać na wiązanie żywicy. Nośność zależy od jakości muru, w betonie klasa C20/25 daje 60-80 kg, w pustaku 30-50 kg na punkt.

Konsole stalowe (wsporniki kątowe, regulowane, ukryte) wchodzą do gry przy długich belkach, gdy trzeba rozłożyć obciążenie na ścianę z dala od punktu mocowania. Konsola przykręcona do ściany w jednym miejscu pozwala wysunąć belkę 20-40 cm od lica elewacji, co jest przydatne przy pergolach i markizach.

Dobór mocowania belki do rodzaju ściany

Typ ściany determinuje, jakie mocowanie zadziała. Beton, cegła pełna, pustak ceramiczny i bloczek silikatowy różnią się nośnością nawet pięciokrotnie. Dobranie kotwy „na oko" kończy się albo wyrwaniem, albo przepłaceniem za system, który był zbędny.

Beton monolityczny (C20/25 i wyżej)

To najwdzięczniejsze podłoże. Minimalna głębokość zakotwienia dla kotwy mechanicznej M10 wynosi 60 mm, dla chemicznej 80 mm. Nośność obliczeniowa w betonie dochodzi do 2,5 kN (250 kg) na punkt. Przy ociepleniu 15 cm i belce do 3 m wystarczą cztery punkty mocowania w rozstawie co 75 cm.

Cegła pełna ceramiczna

Nośność nieco niższa niż w betonie, ale wciąż stabilna. Kotwa mechaniczna M10 w cegle pełnej trzyma 80-120 kg na punkt przy głębokości 65 mm. Wymaga wiercenia bez udaru, żeby nie rozłupać cegły. Wiercenie udarowe w cegłę pełnej to częsty błąd, który kończy się pęknięciem i koniecznością przesunięcia punktu o pół cegły.

Pustak ceramiczny (POROTHERM, MAX)

Tu wchodzi kotwa chemiczna albo tuleja siatkowa. Pustak ma pustki powietrzne, więc zwykły kołek rozporowy wchodzi w pustkę i nie trzyma. Żywica przelewa się przez siatkę tulei, tworząc w każdej komorze pustaka osobny węzeł nośny. Nośność 60-150 kg na punkt zależnie od średnicy pręta i objętości żywicy.

Bloczek silikatowy

Nośny, ale kruchy. Wiercenie udarowe rozbija bloczek. Kotwy chemiczne z tuleją siatkową dają tu najlepsze efekty, nośność 80-140 kg na punkt. Unikaj kotew mechanicznych rozporowych, chyba że bloczek jest pełny (rzadkość).

Styropian grafitowy 031/033 ma wytrzymałość o 20-30% wyższą niż biały EPS 040, co ma marginalne znaczenie dla nośności punktowej. Różnica jest ważniejsza przy doborze tulei, bo cieńsza tuleja w graficie mniej się grzeje i wolniej starzeje.

Montaż belki na elewacji ocieplonej instrukcja krok po kroku

Przed rozpoczęciem pracy ustal cztery liczby. Długość belki (L), grubość ocieplenia (g), przewidywane obciążenie (Q, wraz ze śniegiem i wiatrem), rozstaw punktów mocowania (R). Wzór minimalny: R ≤ 80 cm dla belek sosnowych impregnowanych 10×10 cm przy obciążeniu do 100 kg/m. Przy większych belkach lub cięższych elementach schodź do R = 60 cm albo dodaj punkty pośrednie.

Krok 1: Wytyczenie i oznaczenie punktów

Na ścianie zaznacz oś belki i punkty mocowania laserem lub poziomicą. Sprawdź, czy punkty nie trafiają w krawędzie okien, kanały wentylacyjne, przewody elektryczne w warstwie ocieplenia. Użyj detektora przewodów, tania wersja za 80 zł wystarczy. Błąd trafienia w przewód pod napięciem to nie tylko awaria, ale i realne zagrożenie życia.

Krok 2: Wycięcie styropianu

W oznaczonych punktach wytnij styropian nożem termicznym albo specjalną frezarką do styropianu. Średnica wycięcia powinna być o 2-3 mm większa niż średnica tulei. Przy tulejach metalowych z kołnierzem 50 mm wycinaj otwór 52 mm. Cięcie piłą lub nożem rzemieślniczym rozrywa styropian i psuje przyleganie tynku wokół.

Krok 3: Wiercenie otworu w murze

Wierć wiertłem o średnicy podanej przez producenta tulei. W betonie i cegle pełnej możesz używać udaru. W pustaku i silikacie wyłącznie wiercenie bez udaru. Głębokość otworu powinna być o 10 mm większa niż długość kotwy (na resztki pyłu). Odkurz otwór pompką albo odkurzaczem, pył zmniejsza przyczepność kotwy chemicznej o 30-50%.

Krok 4: Osadzenie tulei dystansowej

Tuleję wsuń przez otwór w styropianie do oporu. Kołnierz tulei musi licować z licem muru (pod tynkiem). Jeśli kołnierz wystaje ponad tynk, trzeba go wkleić na zaprawę i szlifować, inaczej powstanie garb widoczny na elewacji.

Krok 5: Zakotwienie w murze

Przy kotwie chemicznej: wprowadź żywicę od dna otworu, wkręć pręt gwintowany powoli, żeby nie powstały pęcherzyki powietrza. Czas wiązania sprawdź w karcie technicznej, zwykle 10 minut w 20°C, 45 minut w 5°C. Nie obciążajaj kotwy przed upływem tego czasu. Przy kotwie mechanicznej: wkręć do momentu wyczucia oporu, dokręć kluczem dynamometrycznym z momentem podanym na opakowaniu (zwykle 25-40 Nm dla M10).

Krok 6: Montaż belki i kontrola momentu

Nałóż belkę na pręty gwintowane, podłóż podkładkę szeroką DIN 9021, nakręć nakrętkę. Dokręcaj kluczem dynamometrycznym, moment z karty technicznej tulei. Belka musi przylegać do podkładek, ale bez wgniatania w styropian. Po dokręceniu sprawdź poziomicą, czy belka nie opadła.

Krok 7: Uszczelnienie i maskowanie

Szczelinę między tuleją a styropianem wypełniaj pianką niskoprężną albo taśmą EPDM. Zbyt dużo pianki wypycha tuleję, więc nakładaj warstwę 3-5 mm. Na wierzch nałóż siatkę zbrojącą i klej, żeby odbudować warstwę elewacyjną. Miejsca montażu zakryj listwą maskującą albo kątownikiem aluminiowym.

Najczęstsze błędy przy mocowaniu belki przez styropian

Błędy w tym temacie powtarzają się z taką regularnością, że większość awarii po roku od montażu ma tę samą przyczynę. Poniższa lista to efekt kontroli odbiorowych i reklamacji, nie gdygozowanie.

Wyjątkowo groźny jest montaż w mokrym murze. Żywica kotwy chemicznej potrzebuje suchego podłoża, inaczej nie wytworzy wiązania molekularnego z murem. Po ulewnych opadach odczekaj minimum 48 godzin przy temperaturze powyżej 10°C. W niższych temperaturach czas schnięcia muru rośnie.

Belka oparta bezpośrednio na styropianie to błąd kosmetyczny z konsekwencjami konstrukcyjnymi. Bez podkładki dystansowej drewno nie ma wentylacji od spodu, gromadzi wilgoć, po dwóch sezonach widać siniznę i zaczyna się rozkład. Podkładka 5-10 mm z tworzywa albo stali nierdzewnej rozwiązuje problem za kilka złotych.

Kontrola po montażu i konserwacja

Montaż się nie kończy w momencie dokręcenia ostatniej nakrętki. Pierwsza kontrola po 3 miesiącach od zamontowania pozwala wykryć luzy, które pojawiły się w wyniku osiadania drewna i cykli termicznych. Sprawdź moment dokręcania kluczem dynamometrycznym, porównaj z wartością wyjściową. Jeśli nakrętka obróci się o więcej niż 15°, dokręć.

Kontrola roczna to absolutne minimum. Sprawdź wizualnie tynk wokół punktów mocowania. Rysy, przebarwienia, wykwity to sygnał, że woda wnika przez nieszczelność. Sprawdź też drewno belki, czy nie pojawiły się ogniska zgnilizny, szczególnie przy styku z metalowymi elementami.

Belki drewniane impregnowane ciśnieniowo wytrzymują 15-25 lat, pod warunkiem, że mają wentylację od spodu i nie są narażone na stały kontakt z wodą. Co 5 lat warto odnowić impregnację powierzchniową, zwłaszcza od strony elewacji, gdzie schnięcie trwa dłużej.

Koszty i opłacalność DIY

Koszt materiałów do zamontowania jednej belki o długości 2,5 m przez 15 cm ocieplenia na ścianie z pustaka ceramicznego to przedział 150-500 zł przy samodzielnym wykonaniu. Widełki zależą od wybranego systemu mocowania i jakości tulei.

Wynajęcie ekipy z materiałem to koszt 350-1200 zł za tę samą belkę. Oszczędność przy samodzielnym montażu sięga więc 200-700 zł. Z drugiej strony samodzielny montaż wymaga wiertarki z udarem, klucza dynamometrycznego i detektora przewodów. Jeśli nie masz tych narzędzi, ich wypożyczenie na dobę to 50-80 zł.

Normy i bezpieczeństwo

Mocowania belek przez ocieplenie podlegają ogólnym zasadom aprobat technicznych wydawanych na podstawie ETAG 001 (Wytyczne europejskie dla kotew metalowych do betonu) oraz ETAG 029 dla kotew chemicznych. Każda kotwa wprowadzana do obrotu na terenie UE powinna mieć oznaczenie CE i numer aprobaty (ETA). Kupuj produkty z pełną dokumentacją, w tym z kartą techniczną zawierającą nośność obliczeniową w konkretnym podłożu.

Przy projektach wymagających pozwolenia na budowę (daszki nad wejściem do lokalu usługowego, markizy o powierzchni powyżej 2 m²) obciążenia muszą być obliczone zgodnie z Eurokodem 1 (PN-EN 1991-1-3 dla śniegu, PN-EN 1991-1-4 dla wiatru). Nośność kotew sprawdza się wg Eurokodu 2 (PN-EN 1992-4 dla betonu) lub zaleceń producenta aprobowanego systemu.

Przy ociepleniu wykonanym w systemie ETICS nośność łączników fasadowych jest oddzielnym tematem, regulowanym przez EAD 330196-00-0604. Tuleje dystansowe do mocowania elementów nie muszą spełniać wymagań łączników fasadowych, ale muszą przenosić obciążenia zgodnie z obowiązującymi normami.

W Polsce obowiązuje również Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. W kontekście mocowania elementów do elewacji ocieplonej kluczowe są zapisy dotyczące izolacyjności termicznej (brak mostków) oraz bezpieczeństwa użytkowania (nośność z zapasem bezpieczeństwa minimum 1,4 dla obciążeń stałych, 1,6 dla zmiennych).

Checklista przed zakupem materiałów

Zanim pojedziesz do marketu budowlanego albo złożysz zamówienie online, sprawdź pięć rzeczy. Po pierwsze, zmierz dokładnie grubość ocieplenia, najlepiej w kilku miejscach, bo warstwa bywa nierówna. Po drugie, ustal typ ściany pod tynkiem, przy ociepleniu wykonanym przed laty nie zawsze masz pewność, czy pod spodem jest beton czy pustak. Po trzecie, oblicz przewidywane obciążenie, dodaj 30% zapasu na śnieg i wiatr. Po czwarte, wybierz typ mocowania z tabeli powyżej, bazując na nośności, a nie na cenie. Po piąte, sprawdź, czy w miejscu montażu nie biegną przewody elektryczne albo rury, detektor za 100 zł zaoszczędzi Ci kilku tysięcy na naprawach.

Kiedy wezwać fachowca

Samodzielny montaż ma sens przy belkach do 3 m, obciążeniach do 100 kg na punkt i ścianach, do których masz pełny dostęp z wiertarką. Jeśli belka ma ponad 4 m, montujesz ją na wysokości powyżej 4 m nad ziemią, albo obciążenie przekracza 200 kg na punkt, lepiej skorzystać z ekipy z uprawnieniami. Pomyłka przy takich parametrach to ryzyko dla zdrowia przechodniów i domowników, nie tylko strata materiału.

Fachowiec powinien pokazać dokumenty: aprobatę techniczną na stosowane mocowania, ubezpieczenie OC, referencje z podobnych realizacji. Brak którejkolwiek z tych rzeczy to sygnał, żeby szukać dalej. Fachowiec bez papierów nie ponosi odpowiedzialności za awarię, a Ty zostajesz z elewacją do remontu i rachunkiem za naprawę z własnej kieszeni.

Montaż belki przez styropian to zadanie, w którym różnica między dobrze a źle zrobionym jest widoczna dopiero po kilku miesiącach albo po pierwszej większej wichurze. Cierpliwość przy doborze systemu, wiercenie bez udaru tam, gdzie trzeba, klucz dynamometryczny zamiast „na oko" i uszczelnienie każdego punktu. Tyle wystarczy, żeby belka wisiała spokojnie przez następne dwie dekady, a elewacja nie zyskała nowych mostków termicznych.
