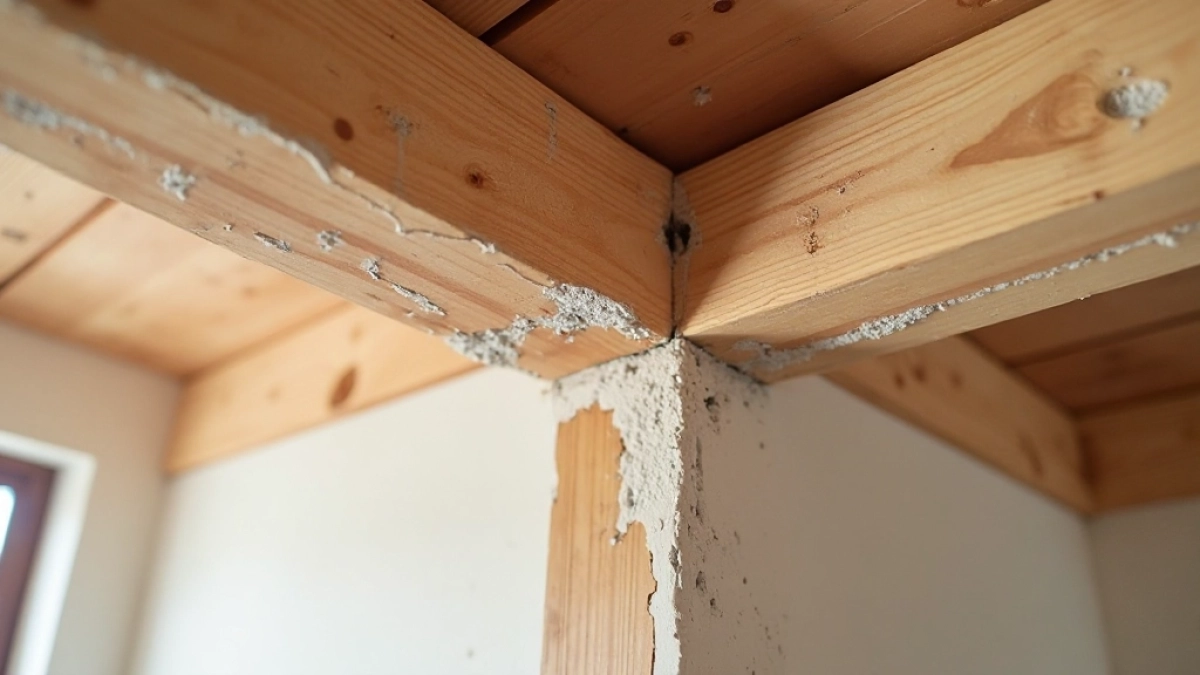

Połączenie ściany działowej ze stropem drewnianym bez pęknięć
Szczelina dylatacyjna i wypełnienie elastyczne
Drewniany strop to konstrukcja żywa. Przez pierwsze dwadzieścia lat eksploatacji belgi nośne pracują pod wpływem zmian wilgotności, obciążeń użytkowych oraz pełzania włókien. Efekt jest nieunikniony: ugięcie od 8 do nawet 25 mm w zależności od rozpiętości i klasy drewna. Jeśli ściana działowa styka się ze stropem na sztywno, każdy milimetr ruchu konstrukcji przenosi się wprost na mur. Po roku na tynku pojawia się rysa, po dwóch odpada glazura, po trzech reklamacja trafia do wykonawcy.
Szerokość szczeliny dylatacyjnej determinuje projektant na podstawie obliczeń statycznych stropu. W praktyce przyjmuje się 15-20 mm dla typowych stropów o rozpiętości do 4,5 m. Przy większych przęsłach lub stropach z drewna klejonego warstwowo wartość rośnie do 25-30 mm. Dokładne wytyczne zawiera norma PN-EN 1996-1-1, która dopuszcza odkształcenia konstrukcji do L/500, gdzie L to rozpiętość w milimetrach.
Wypełnienie szczeliny musi kompensować ruchy, a nie je blokować. Materiał sztywny (zaprawa cementowa, twardy klej) działa jak klin wbity między dwie pracujące płaszczyzny. Przy pierwszym sezonie grzewczym pęka, przy drugim wypada. Elastyczna masa akrylowa, pianka poliuretanowa o niskiej ekspansji albo trwale plastyczna taśma PES przejmują odkształcenia i zachowują szczelność przez dekady.
| Materiał wypełniający | Elastyczność | Odporność ogniowa | Koszt orientacyjny (zł/mb) | Kiedy stosować |
|---|---|---|---|---|
| Pianka montażowa niskoprężna | Średnia (odkształcenie do 25%) | F (palna) | 2-4 | Pomieszczenia mieszkalne bez wymagań ppoż. |
| Masa trwale plastyczna (np. akryl elastyczny) | Wysoka (odkształcenie do 50%) | F (palna) | 6-10 | Stropy o dużej dynamice, poddasza |
| Wełna mineralna twarda + kit elastyczny | Niska (odkształcenie do 10%) | A1 (niepalna) | 15-22 | Ściany przy klatkach schodowych, garażach |
| Taśma PES systemowa | Bardzo wysoka (do 70%) | E lub F zależnie od produktu | 8-14 | Rozwiązania systemowe Ytong, Silka, H+H |
Przy ścianach między mieszkaniami szczelina dylatacyjna pełni podwójną funkcję. Oprócz kompensacji ruchów konstrukcji odcina drogę wzdłużną fali akustycznej, która bez taśmy obwodowej swobodnie przenika przez strop do sąsiedniego lokalu. Taśma akustyczna z pianki PE o grubości 3-5 mm pod spodem ściany poprawia izolacyjność od dźwięków powietrznych o 4-7 dB. To różnica między słyszalną rozmową a ledwie wyczuwalnym pomrukiem.
Kiedy NIE stosować danego wypełnienia
Pianka montażowa niskoprężna nie sprawdza się w ścianach przy drogach ewakuacyjnych, ponieważ po pożarze wypala się w ciągu kilku minut, tworząc kanał przenikania dymu. Wełna mineralna twarda wymaga projektu akustycznego, bo bez kitu elastycznego na powierzchni staje się mostkiem akustycznym. Taśma PES działa wyłącznie w systemach murowych zgodnych z kartą techniczną producenta; samodzielne łączenie jej z innymi technologiami grozi utratą gwarancji.
Łączniki stalowe i mocowanie do stropu
Sama szczelina dylatacyjna nie stabilizuje ściany. Bez mechanicznego połączenia ze stropem mur pracuje jak samodzielna przegroda, przenosząc obciążenia wiatrem, drgania od chodzenia po piętrze oraz siły od ciężkich okładzin wyłącznie na własną masę. Łączniki stalowe rozkładają te siły równomiernie na konstrukcję nośną, jednocześnie pozwalając na kontrolowany ruch pionowy.
Najpopularniejsze rozwiązanie to kątowniki stalowe ocynkowane o grubości 1,5-2,5 mm, mocowane do belki stropowej wkrętami do drewna, a do ściany w co drugiej spoinie pionowej. Rozstaw zależy od wysokości ściany oraz kategorii obciążenia. Warianty systemowe oferowane przez producentów bloczków (łączniki DS, kotwy wsuwane) zapewniają kompatybilność z ich dokumentacją techniczną i przenoszą odpowiedzialność na producenta.
| Wysokość ściany działowej | Rozstaw łączników pionowy | Rozstaw w warstwach | Klasa stali łącznika |
|---|---|---|---|
| do 2,5 m | co 2. spoinę pionową | co 3. warstwę | Stal ocynkowana DX51D |
| 2,5-3,5 m | co 2. spoinę pionową | co 2. warstwę | Stal ocynkowana DX51D + podparcie pośrednie |
| 3,5-4,5 m | co spoinę | co 2. warstwę | Stal nierdzewna lub ogniowo cynkowana |
| powyżej 4,5 m | Indywidualny projekt konstrukcyjny, obowiązkowa konsultacja z projektantem | ||
Ściany z betonu komórkowego wymagają innego podejścia niż ściany z silikatów czy ceramiki poryzowanej. Beton komórkowy ma niższą wytrzymałość na ścinanie w spoinie, dlatego łącznik mocuje się w co drugiej spoinie pionowej, ale w co trzeciej warstwie poziomej. Silikaty i ceramika pozwalają na rzadszy rozstaw, ponieważ ich spoiny lepiej przenoszą siły tnące. Rozwiązania systemowe H+H, Ytong i Silka oferują własne łączniki z obliczeniową nośnością, co eliminuje ryzyko błędu wykonawcy.
Kiedy projektant musi zatwierdzić rozwiązanie
Ściany działowe powyżej 3 m wysokości, ściany obciążone okładzinami kamiennymi lub gresem wielkoformatowym o masie przekraczającej 50 kg/m², a także ściany na stropach o rozpiętości powyżej 5,5 m wymagają indywidualnego projektu. Kierownik budowy powinien zażądać od projektanta obliczeń drgań, ugięć oraz nośności łączników. Samowolne przyjęcie rozstawu kątowników w takich przypadkach to proszenie się o katastrofę budowlaną albo kosztowny remont po trzech sezonach grzewczych.
Najczęstsze błędy wykonawców i jak ich uniknąć
Brak szczeliny dylatacyjnej to grzech pierworodny większości ekip murarskich. Murują ścianę do samego stropu, "bo tak jest stabilniej". Po roku na styku pojawia się rysa w kształcie litery V, która rozszerza się z każdym cyklem pracy stropu. Naprawa wymaga skucia pasa tynku, wycięcia pasa muru i ponownego wypełnienia. Kosztuje więcej niż prawidłowe wykonanie na początku.
Wypełnienie szczeliny zaprawą cementową lub twardym klejem to drugi najczęstszy błąd. Materiał sztywny nie ma prawa pracować, więc pęka przy pierwszym ugięciu. Rozwiązaniem nie jest "lepsza zaprawa", lecz rezygnacja z zaprawy na rzecz pianki lub masy elastycznej. Pominięcie taśmy akustycznej pod spodem ściany przy granicy mieszkań to trzeci grzech, który ujawnia się dopiero po wprowadzeniu się sąsiadów: słyszysz ich rozmowy, kroki, telewizor. Rekompensata to demontaż listew przypodłogowych, podkucie pasa i montaż taśmy, co generuje koszty rzędu 80-150 zł/mb.
Checklist odbioru przed tynkowaniem (7 punktów)
- Szczelina dylatacyjna min. 15 mm na całej długości ściany, bez zwężeń i miejsc styku.
- Materiał elastyczny ciągły, bez przerw, ubytków i mostków sztywnych.
- Łączniki stalowe w co drugiej spoinie pionowej (beton komórkowy) lub w co trzeciej warstwie.
- Brak zaprawy, kleju ani twardych wypełniaczy w obrębie szczeliny.
- Taśma akustyczna pod spodem ściany na całej długości, bez przerw.
- Kontrola pionu (odchyłka do 3 mm/m) i płaszczyzny (do 5 mm na 2 m).
- Dokumentacja fotograficzna z datą wykonania.
Ściany z ciężkimi okładzinami (gres wielkoformatowy, kamień naturalny) wymagają dodatkowej weryfikacji nośności łączników. Masa 60-80 kg/m² przy wysokości ściany 2,8 m daje obciążenie 170-225 kg/mb, które musi przejąć system mocowania. Standardowe kątowniki przy rozstawie co 60 cm przenoszą około 25 kg na punkt, co w takim przypadku jest niewystarczające. Rozwiązaniem jest zagęszczenie łączników do co 40 cm lub zastosowanie konsoli nośnych kotwionych do stropu, nie do ściany.
Wariant poprawny
Szczelina 20 mm, wypełniona pianką niskoprężną, kątowniki co 60 cm w co drugiej spoinie, taśma akustyczna pod spodem. Tynk grubowarstwowy maskuje kątowniki. Po pięciu latach zero rys.
Wariant błędny
Ściana wymurowana do stropu bez szczeliny, wypełnienie zaprawą cementową, brak łączników, brak taśmy akustycznej. Po roku rysa na całej długości, po trzech odpada glazura, po pięciu reklamacja.
Kiedy wrócić do projektu, a nie do wykonawcy
Jeśli strop ma nietypową konstrukcję (belki stalowe, drewno klejone warstwowo, podwójne legary) albo rozpiętość przekracza 5 m, sam wykonawca nie jest w stanie ocenić wymaganej szerokości szczeliny. W takiej sytuacji wstrzymaj roboty i zażądaj od kierownika budowy przedstawienia obliczeń projektanta. Brak takich obliczeń to podstawa do wstrzymania prac do momentu ich dostarczenia. Lepiej stracić tydzień na papiery niż pięć lat na spory z wykonawcą.
Norma PN-EN 1992-1-1 oraz PN-EN 1996-1-1 wprost wskazują, że odkształcenia stropu muszą być uwzględnione w projekcie ścian działowych. To nie jest sugestia, lecz wymóg. Projektant, który pominął ten zapis w dokumentacji, popełnił błąd formalny. Egzekwowanie tego zapisu to obowiązek inwestora i kierownika budowy, nie kaprys wykonawcy.
Przy ścianach działowych na poddaszu, gdzie strop jest jednocześnie więźbą dachową, dynamika pracy jest wielokrotnie wyższa niż na kondygnacjach pośrednich. Sezonowe wahania wilgotności drewna sięgają 8-12%, co przekłada się na ruchy rzędu 15-30 mm w zależności od rozpiętości. Szczelina dylatacyjna na poddaszu musi być szersza (minimum 25 mm), a wypełnienie bardziej elastyczne (masa akrylowa zamiast pianki montażowej). Tradycyjna pianka po dwóch sezonach traci elastyczność i zaczyna pękać.
Jeśli planujesz montaż ciężkich elementów na ścianie działowej (szafki kuchenne, regały biblioteczne, kotły wiszące), rozstaw łączników stalowych musi uwzględniać nie tylko masę ściany, ale również obciążenia użytkowe. Standardowe obciążenie eksploatacyjne to 75 kg/mb dla ścian w pomieszczeniach mieszkalnych. Ciężkie meble mogą podwoić tę wartość, dlatego w takich strefach łączniki powinny być rozmieszczone co 40 cm w co drugiej warstwie. To gęstszy rozstaw niż wskazują ogólne tabele, ale wymagany przez fizykę obciążeń.
Koszt prawidłowego wykonania połączenia ściany działowej ze stropem drewnianym to 25-40 zł/mb przy zastosowaniu standardowych materiałów. Koszt naprawy po złym wykonaniu to 150-300 zł/mb łącznie ze skuwaniem tynku, uzupełnianiem ubytków i ponownym malowaniem. Ekonomia jest jednoznaczna: inwestycja w szczelinę i elastyczne wypełnienie zwraca się sześciokrotnie już w pierwszych pięciu latach użytkowania.
