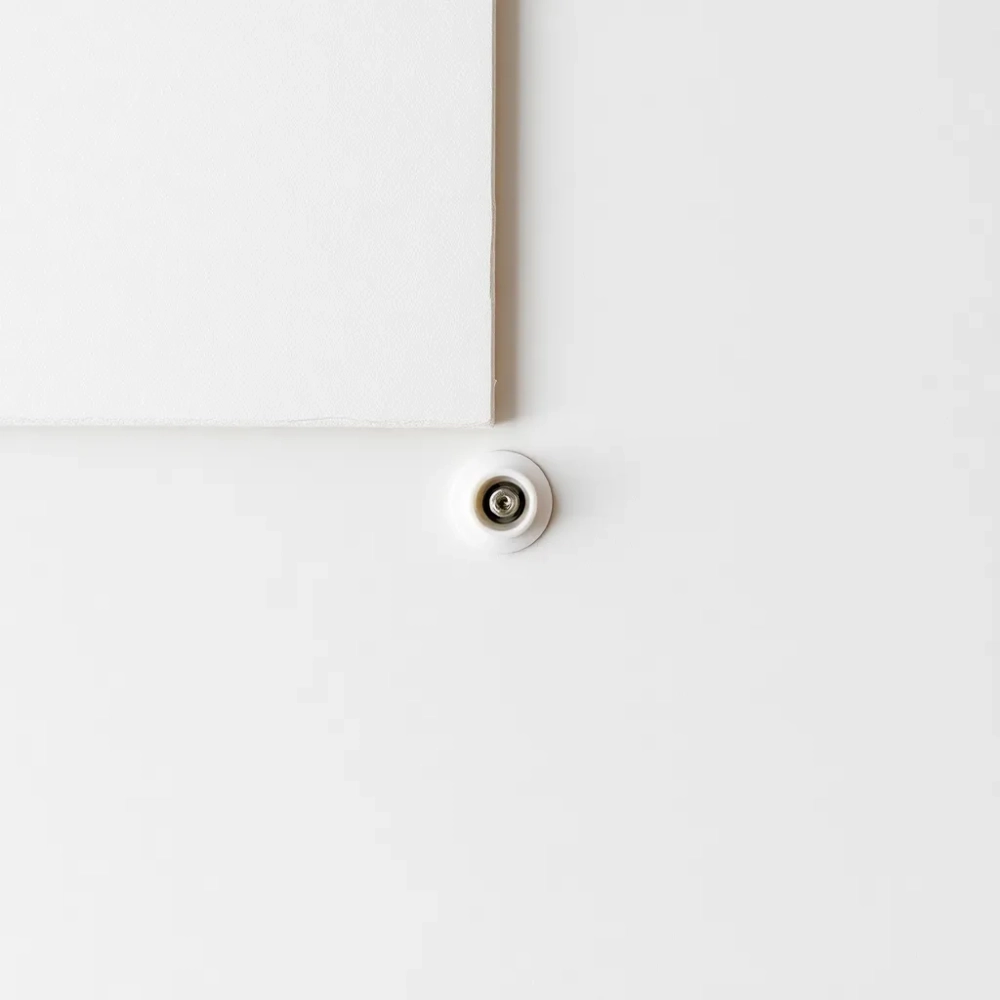

Montaż płyt gk do ściany na kołki – sprawdzona technika krok po kroku

Płyta gk pęka przy krawędzi, kołek obraca się w gnieździe zamiast trzymać, szafka ląduje na podłodze po trzech miesiącach od montażu, a wiertarka trafia w niewidoczny przewód. Brzmi znajomo? Tymczasem większość tych katastrof wynika nie z samej płyty gk, lecz z pominięcia kilku fizycznych zależności, o których rzadko mówi się w sklepowych poradnikach. Poniżej konkretny przepis na montaż płyt gk do ściany na kołki, w którym każdy parametr ma swoje uzasadnienie w mechanice, normie lub po prostu zdrowym rozsądku.

• Jaki kołek do płyty gk dobrać, żeby nie wypadł z kartonu
• Rozstaw i wiercenie profili przy montażu płyt gk na kołki
• Montaż płyt gk do ściany na kołki krok po kroku
• Najczęstsze błędy przy montażu płyt gk na kołki i jak ich uniknąć
• Specyfika montażu płyt gk na kołki w suficie i narożnikach

Jaki kołek do płyty gk dobrać, żeby nie wypadł z kartonu

Kołek do płyt gipsowo-kartonowych to nie ozdoba, lecz element przenoszący obciążenie rozciągające i ścinające na rdzeń gipsowy otoczony dwiema warstwami kartonu. Sam rdzeń wytrzymuje niewiele, bo jego wytrzymałość na ściskanie oscyluje wokół 3-5 MPa, a na wyrywanie zaledwie 0,3-0,5 MPa w zależności od gęstości i producenta. Dlatego kluczowy jest mechanizm, w jaki dany łącznik rozkłada siłę.

Kołek sprężynowy motylkowy działa na zasadzie ramienia: po przełożeniu przez otwór skrzydła rozkładają się za płytą i obejmują ją od tyłu, zwiększając powierzchnię docisku. W typowej płycie 12,5 mm pojedynczy motylek przenosi od 8 do 15 kg przy obciążeniu statycznym, choć producenci zastrzegają współczynnik bezpieczeństwa 3:1. W praktyce oznacza to, że realnie wiesza się na nim przedmioty do 5 kg bez ryzyka pełzania gipsu.

Kołek molly, czyli tuleja rozporowa ze śrubą, rozwija się do postaci stożka i dociska płytę od wewnątrz na zasadzie klina. Jego przewaga nad motylkiem to większa sztywność po zamontowaniu oraz odporność na wibracje, dlatego sprawdza się przy lustrach, uchwytach TV i szafkach kuchennych. Nośność pojedynczego molly w płycie 12,5 mm to 20-35 kg w zależności od średnicy (M4, M5, M6), a w płycie podwójnej 25 mm wzrasta do 40-55 kg, bo dłuższa tuleja daje większą powierzchnię styku.

Kołek samogwintujący do GK, często nazywany śrubą do karton-gipsu z kołnierzem, wkręca się bez wiercenia wstępnego, nacinając gwint w kartonie i rdzeniu gipsowym. Działa tu siła tarcia i mechaniczne zakleszczenie zwojów, więc nośność sięga 6-12 kg. Nie stosuje się go jednak do ciężkich ładunków, a jedynie do lekkich obrazów, karniszy do 10 kg czy drobnych półek.

Kołek uniwersalny z ramionami skrzydełkami wprowadza się przez otwór o średnicy 8-10 mm, po czym ramiona blokują się za płytą. Jego nośność waha się od 10 do 25 kg, a przewagą jest prosty montaż wiertarką i brak konieczności precyzyjnego pomiaru grubości płyty, bo kołek sam dobiera głębokość zakotwienia. Warto przy tym pamiętać, że każdy łącznik posiada klasę odporności ogniowej oraz aprobatę techniczną ITB lub ETA, a normy PN-EN 14566 definiują geometrię i moment dokręcania dla tulei metalowych.

Rozstaw i wiercenie profili przy montażu płyt gk na kołki

Rozstaw profili CW (słupkowych) w ścianie działowej to nie kaprys projektanta, lecz wymóg normy PN-EN 14195 oraz zaleceń producentów systemów suchej zabudowy. Standardowo wynosi on 60 cm w osi, ale przy ścianach z płyt o grubości 12,5 mm i obciążeniu użytkowym do 50 kg/m² można go zwiększyć do 62,5 cm. Każdy kołek wkręcony w sam karton, a nie w profil, przenosi obciążenie wyłącznie poprzez docisk, dlatego trafienie w słup stalowy CW 50, CW 75 lub CW 100 zmienia nośność punktu z 15 do nawet 80 kg.

Aby znaleźć profile, najskuteczniej działa magnes neodymowy przesuwany po powierzchni ściany, choć w praktyce wykorzystuje się detektor elektroniczny z trybem skanowania metalu. Szerokość standardowego profilu CW to 50, 75 lub 100 mm, a grubość blachy 0,5-0,6 mm. Wkręt samogwintujący 3,5 × 25 mm wkręcony w profil stalowy przenosi siłę wyrywającą rzędu 60-90 kg, co wielokrotnie przewyższa możliwości samego kartonu.

Wiercenie w ścianie gk wymaga wiertła z końcówką widiową o średnicy dopasowanej do kołka, zwykle 6, 8 lub 10 mm, przy obrotach 800-1200/min i wyłączonym udarze. Udar włącza się wyłącznie wtedy, gdy wiertło trafi na beton lub cegłę za płytą, bo praca udarowa w kartonie powoduje wykruszenie otworu i utratę podparcia. Moment dokręcania dla kołków molly reguluje się kluczem imbusowym lub specjalną nasadką z ogranicznikiem, zwykle 3-5 Nm dla M5 i 5-8 Nm dla M6, co odpowiada wyczuwalnemu oporowi bez wyginania śruby.

Przed wierceniem należy bezwzględnie wyłączyć obwód elektryczny w strefie robót i użyć detektora napięcia bezkontaktowego, ponieważ kable prowadzone w peszelach wewnątrz ściany często biegną właśnie w osi profili. W praktyce oznacza to jedno: nie ma bezpiecznego wiercenia bez wcześniejszego sprawdzenia trasy instalacji, a jedynym pewnym sposobem jest użycie detektora wielofunkcyjnego wykrywającego jednocześnie metal, przewody pod napięciem i drewno. Odległość minimum 2 cm od krawędzi płyty wynika z tego, że dalej rdzeń gipsowy nie ma wystarczającego oporu na kruszenie.

Montaż płyt gk do ściany na kołki krok po kroku

Prawidłowy montaż płyt gk do ściany na kołki zaczyna się od wyznaczenia osi profili oraz tras kabli, a kończy na kontroli momentu dokręcenia. Pomiędzy tymi punktami mieści się kilka czynności, których kolejność wynika z fizyki, nie z intuicji. Zanim cokolwiek zawiśnie, trzeba wiedzieć, co wisi w ścianie i co jest pod płytą.

Krok pierwszy: zaznaczenie punktów montażowych ołówkiem lub markerem, z zachowaniem minimum 2 cm od krawędzi płyty i minimum 5 cm od narożników. Krok drugi: ustawienie ogranicznika głębokości na wiertarce, by nie przewiercić instalacji w drugiej warstwie ściany. Krok trzeci: nawiercenie otworu prostopadle do powierzchni, bez kołysania wiertłem, bo eliptyczny otwór zmniejsza nośność kołka o 30-40%. Krok czwarty: wprowadzenie kołka i rozparcie zgodnie z instrukcją producenta, najczęściej przez dokręcanie śruby do momentu wyczuwalnego oporu.

Przy montażu płyt gk do ściany na kołki w kuchni lub łazience istotna jest kwestia wilgotności, ponieważ płyta impregnowana (zielona) zachowuje stabilność wymiarową do 80% wilgotności względnej, ale zwykła płyta biała pęcznieje już przy 60%. Kołki w środowisku mokrym powinny być stalowe ocynkowane lub ze stali nierdzewnej A2, bo zwykła powłoka cynkowa 5-8 µm koroduje po 2-3 latach kontaktu z wilgocią. Moment dokręcania w płycie mokrej warto zmniejszyć o 10%, bo rdzeń jest bardziej plastyczny i łatwiej go zgnieść.

Jeżeli montaż płyt gk do ściany na kołki dotyczy ściany z pojedynczą warstwą kartonu, a obciążenie przekracza 20 kg na punkt, konieczne jest wzmocnienie w postaci płytki stalowej 100 × 100 × 4 mm przykręconej od wewnętrznej strony przed montażem płyty, albo zastosowanie kołków przelotowych M6 z podkładką stalową od strony niewidocznej. W istniejącej ścianie bez demontażu jedynym rozwiązaniem są kołki chemiczne lub kotwy skrzydełkowe o zwiększonej powierzchni styku, choć ich nośność w pojedynczej płycie 12,5 mm rzadko przekracza 30 kg.

Najczęstsze błędy przy montażu płyt gk na kołki i jak ich uniknąć

Najczęstszym błędem jest wiercenie w miejscu, gdzie wizualnie nic nie wskazuje na obecność profilu, a potem obciążanie kołka ponad jego nośność. Drugim, równie powszechnym, jest pominięcie wyłączenia zasilania i trafienie wiertłem w przewód pod napięciem, co kończy się zwarciem i koniecznością kucia ściany. Trzecim błędem jest wiercenie otworu o średnicy większej niż zalecana, bo wiertło chwiało się w dłoni lub włączony był udar.

Czwarty błąd to wkręcanie kołka zbyt blisko krawędzi płyty, gdzie rdzeń gipsowy nie ma jeszcze pełnej gęstości. Norma PN-EN 14195 definiuje minimalne odległości od krawędzi dla płyt gk, ale w praktyce często łamie się tę regułę, bo półka musi wisieć dokładnie w narożniku. Efektem jest kruszenie kartonu przy próbie dokręcenia i obrót kołka przy obciążeniu. Piątym błędem jest stosowanie kołków uniwersalnych zamiast dedykowanych do płyt gk, co obniża nośność o 40-60% i daje fałszywe poczucie bezpieczeństwa.

Aby uniknąć tych problemów, warto przed montażem wykonać próbę na fragmencie płyty, który zostanie zakryty, sprawdzając trzymałość wybranego kołka siłą ręki. Jeżeli kołek daje się wyciągnąć palcami, nie utrzyma szafki z naczyniami. Sygnałami ostrzegawczymi po montażu są pęknięcia biegnące promieniście od kołka, przebarwienia kartonu w kolorze żółtawym (oznaka przegrzania wiertłem) oraz wybrzuszenie tynku wokół główki śruby. Każdy z tych objawów oznacza, że nośność została przekroczona lub montaż wykonano nieprawidłowo i wymaga poprawki.

Specyfika montażu płyt gk na kołki w suficie i narożnikach

Sufit z płyt gk to zupełnie inna liga obciążeń, bo siła grawitacji działa tu prostopadle do powierzchni, a każdy kołek musi przenosić nie tylko masę żyrandola czy klimatyzatora, lecz także drgania i momenty obrotowe. Standardowa nośność kołka motylkowego w suficie to zaledwie 4-8 kg, bo obciążenie ścinające i wyrywające działa jednocześnie, a współczynnik bezpieczeństwa producenta nie uwzględnia drgań od kroków na górze.

Dla żyrandoli do 5 kg wystarczy kołek motylkowy M6 z podkładką stalową 30 mm, ale przy cięższych oprawach, szczególnie kryształowych powyżej 10 kg, konieczne jest mocowanie do profili CD 60 lub do stropu rodzimego przez płytę. Kołek do sufitu podwajanego musi mieć długość tulei dopasowaną do grubości opłytowania, zwykle 60-80 mm, a moment dokręcania zwiększa się o 20% w stosunku do ściany, bo grawitacja stale dąży do wyrwania łącznika. Klimatyzacja kasetonowa o masie 25-35 kg wymaga już kotew stalowych wklejanych w strop, a nie klasycznych kołków do gk.

Narożniki ścian gk to kolejna strefa ryzyka, bo profile UW przy podłodze i suficie nie zawsze zbiegają się z osiami profili CW, a wiercenie w samym narożniku trafia zwykle w szczelinę między płytami. Najlepszym rozwiązaniem jest odsunięcie punktu mocowania o minimum 8 cm od narożnika, co pozwala trafić w pełne pole profilu CW i zachować odległość bezpieczną od krawędzi. Jeżeli obciążenie w narożniku musi być duże, na etapie montażu profili warto wstawić dodatkowy słupek CW 50 w odległości 15 cm od narożnika, który przejmie siły z półek narożnych.

Źródła danych i norm: PN-EN 14566 (łączniki mechaniczne do płyt gipsowo-kartonowych), PN-EN 14195 (profile stalowe do systemów suchej zabudowy), aprobaty techniczne ITB oraz katalogi techniczne producentów systemów gk. Szczegółowe nośności kołków publikowane są w kartach technicznych poszczególnych łączników zgodnych z ETA (Europejska Aprobata Techniczna), dostępnych u dystrybutorów systemów suchej zabudowy.
