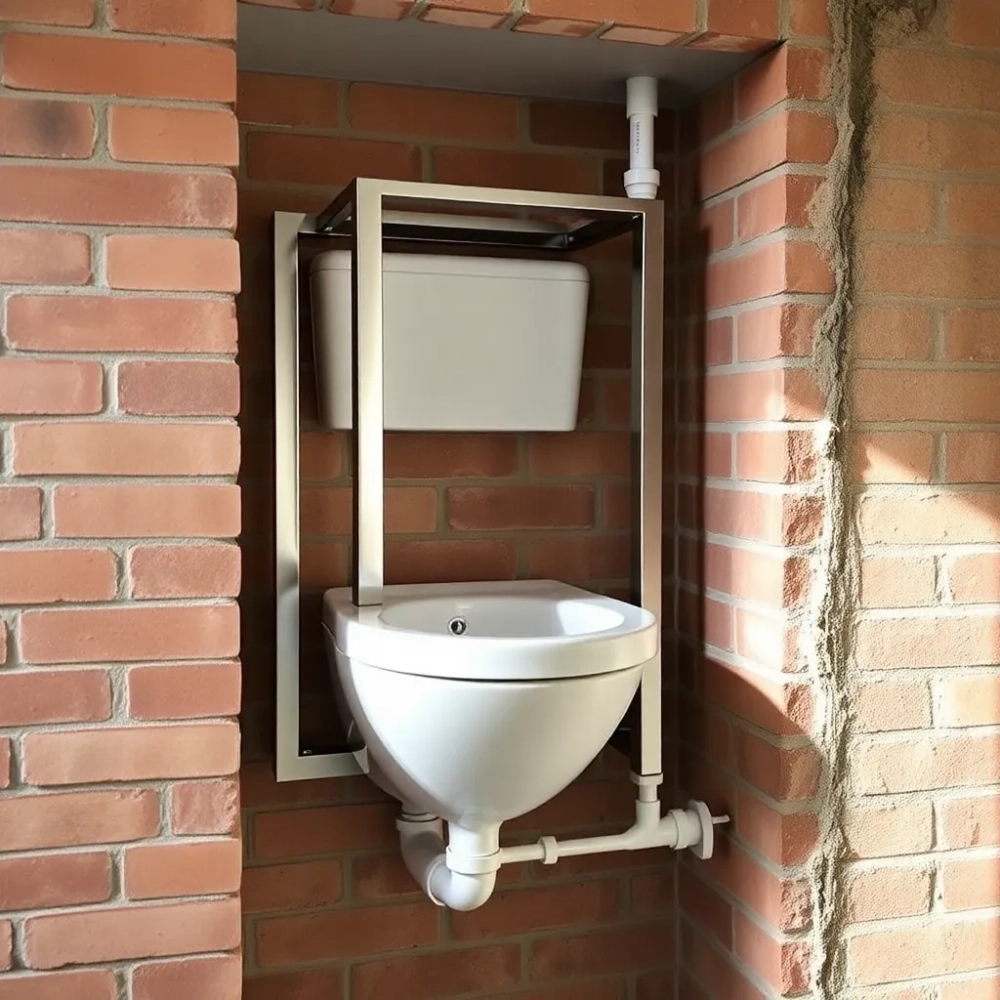

Montaż Geberita w ścianie murowanej bez stresu i fuszerki

Zabudowa stelaża podtynkowego w ścianie murowanej to praca, która na pierwszy rzut oka wygląda na prostą cztery śruby, dwie rury, deska sedesowa i gotowe. Tyle że diabeł tkwi w szczegółach, a każdy centymetr odchylenia od pionu albo źle zaślepione kolanko odpływowe odbije się na funkcjonowaniu całej łazienki przez następne dwadzieścia lat. Za chwilę pokażę, jak podejść do tematu tak, żeby efekt końcowy cieszył oko, uszy i portfel niezależnie od tego, czy planujesz suchą zabudowę z płyt g-k, czy murowanie z bloczków i cegieł.

• Sucha zabudowa stelaża podtynkowego na płytach g-k w ścianie murowanej
• Mokra zabudowa stelaża podtynkowego cegłą i kształtkami w ścianie murowanej
• Wysokość montażu, podłączenie wody i odpływu
• Najczęstsze błędy przy montażu stelaża w ścianie murowanej
• Kosztorys montażu w trzech wariantach
• FAQ pytania, które padają najczęściej

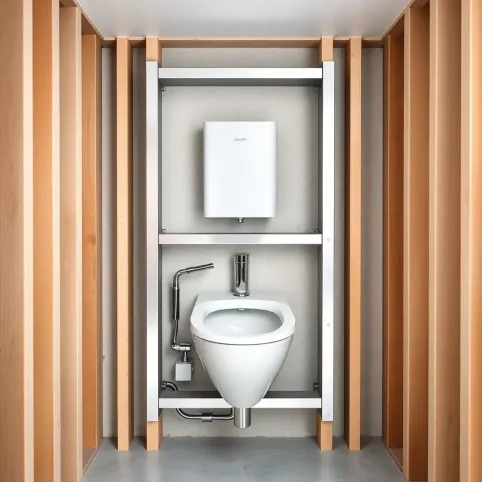

Sucha zabudowa stelaża podtynkowego na płytach g-k w ścianie murowanej

Sucha zabudowa króluje w nowoczesnych łazienkach, bo pozwala zamknąć stelaż w ciągu jednego dnia, bez czasochłonnego oczekiwania na wiązanie zaprawy. Sprawdza się zwłaszcza tam, gdzie ściana nośna nie pozwala na powiększenie warstwy muru o więcej niż 8-10 cm, bo profile CW 75 wraz z podwójną płytą g-k zabierają dokładnie tyle, ile potrzeba.

Zanim sięgniesz po wiertarkę, rozmierz położenie stelaża względem przyszłej osi miski. Standardowo liczy się 18-20 cm od osi rury kanalizacyjnej do ściany frontowej gotowej zabudowy to parametr, który trzeba zachować, bo inaczej miska będzie odstawać lub wbijać się w obudowę. Szerokość zabudowy 60 cm w zupełności wystarcza dla większości misek 36-40 cm, a jednocześnie nie zabiera cennego miejsca w łazience 4-5 m².

Kluczowy moment to mocowanie ramy do ściany i podłogi tu nie ma miejsca na prowizorkę. Kołki ramowe muszą wchodzić w mur na minimum 6 cm w betonie (klasa C20/25) i 8 cm w cegle pełnej. Pod stopami stelaża zawsze podkłada się przekładkę z twardego drewna lub gumy EPDM o grubości 5 mm, bo betonowa wylewka sama w sobie nie tłumi wibracji spłuczki stąd ten charakterystyczny, irytujący „bęben" przy nocnym korzystaniu z toalety w domach z suchą zabudową wykonaną po macoszemu.

Lista zakupów przed startem

• Stelaż podtynkowy o nośności potwierdzonej testem 400 kg (PN-EN 14055)
• Profile CW 75 i UW 75 łącznie około 3 mb
• Płyta g-k wodoodporna (zielona) o grubości 12,5 mm 2 sztuki na warstwę
• Wkręty samogwintujące 25 mm opakowanie 200 szt.
• Taśma uszczelniająca do profili (pianka PE 3 mm)
• Mata wygłuszająca 50 mm (wełna mineralna o gęstości 40 kg/m³)
• Wężyk przyłączeniowy w oplocie długość 30 cm
• Kolano odpływowe DN 90 z gumową uszczelką

Po zmontowaniu ramy ruszta kluczową czynnością jest pierwsza kontrola poziomicą i to nie byle jaką, tylko długą, 80-centymetrową, którą przykłada się jednocześnie do obu słupków stelaża oraz do listwy podłogowej. Dopiero gdy bąbelek tańczy idealnie w środku przez pełne 30 sekund, można przejść do przykręcania profili CW, bo potem każda korekta będzie wymagała demontażu połowy szkieletu.

Dwie warstwy płyty g-k montowanej na mijankę (z przesunięciem spoin o 40 cm) eliminują pęknięcia na łączeniach, które przy jednowarstwowej zabudowie pojawiają się już po pierwszym sezonie grzewczym. Sprawdza się tu prosta mechanika druga warstwa rozkłada naprężenia termiczne na większą powierzchnię, a jej krawędzie nigdy nie pokrywają się z krawędziami pierwszej, więc nie tworzy się linia osłabienia, wzdłuż której chętnie biegną rysy.

Na tym etapie wielu zapomina o wycięciu rewizji a to błąd, który zemści się przy pierwszej awarii zaworu napełniającego. Otwór 20 × 20 cm w płycie g-k, zasłonięty przyciskiem spłukującym, daje dostęp do całego mechanizmu bez kucia ściany. Warto zaplanować go tak, by spód otworu znalazł się 110 cm nad gotową podłogą wtedy ergonomia codziennego użytkowania pozostaje w normie, a jednocześnie serwisant sięga do zaworu bez gimnastyki.

Mokra zabudowa stelaża podtynkowego cegłą i kształtkami w ścianie murowanej

Mokra zabudowa wraca do łask, gdy ściana łazienki wymaga dodatkowego wzmocnienia na przykład w starym budownictwie, gdzie tynk się łuszczy, albo gdy inwestor celuje w łazienkę o podwyższonej izolacyjności akustycznej (wymóg WT 2021 dla budynków wielorodzinnych). Bloczki betonowe 12 cm i cegła pełna dają masę 180-220 kg/m², a to przekłada się na tłumienie dźwięków o 8-10 dB lepsze niż sucha zabudowa z podwójnego g-k.

Technika murowania różni się od klasycznego stawiania ściany tu każda warstwa bloczków musi być związana ze stelażem kotwami, a nie tylko z sąsiednią ścianą. Kotwy wklejane żywicą chemiczną osadza się w murze co 40 cm na głębokość 80 mm, bo dystans ten odpowiada rozstawowi standardowej spoiny poziomej, a głębokość gwarantuje przeniesienie siły 2,5 kN na jeden łącznik, czyli ponad trzykrotność obciążenia eksploatacyjnego miski (osoby o masie 100 kg siadającej z rozmachem).

Co jest potrzebne do mokrej zabudowy

• Bloczki betonu komórkowego 12 cm lub cegła pełna klasa 15
• Zaprawa montażowa cienkowarstwowa (M5 wg PN-EN 998-2)
• Kotwy wklejane M10 długość 100 mm
• Listwy prowadzące do zachowania pionu
• Folie w płynie do hydroizolacji narożników
• Siatka zbrojeniowa 4 mm, oczka 10 cm 1,5 m²

Czas schnięcia jednej warstwy muru to 24-36 h w warunkach domowych (temperatura 18-22°C, wilgotność 50-60%). Wielu próbuje przyspieszyć robotę suszarkami budowlanymi a to błąd, bo zbyt szybka dehydratacja zaprawy powoduje mikropęknięcia na granicy bloczek-zaprawa, które po tynkowaniu ujawniają się jako rysy na powierzchni. W praktyce pełne obciążenie muru jest możliwe dopiero po 7 dniach od ułożenia ostatniej warstwy, choć sam montaż stelaża i zawieszenie miski można wykonać po 48 h, gdy zaprawa osiągnie 60% wytrzymałości projektowanej.

W łazienkach powyżej 8 m² warto rozważyć zabudowę mieszaną dolne 80 cm z bloczku betonowego (lepsza akustyka i odporność na uszkodzenia mechaniczne), górna część w systemie suchym (szybszy montaż, łatwiejsza rewizja). To rozwiązanie stosuje się w hotelowych remontach, gdzie liczy się zarówno cisza w pokojach sąsiadów, jak i tempo zwrotu pomieszczeń do użytku.

Schemat porównawczy: sucha kontra mokra

Wysokość montażu, podłączenie wody i odpływu

Wysokość, na której wisi miska, decyduje o komforcie codziennego korzystania częściej niż jakikolwiek inny parametr. Polska Norma PN-EN 997 nie precyzuje wprawdzie konkretnej wartości, ale praktyka instalatorska i wytyczne producentów stelaży jasno wyznaczają widełki 43 cm od posadzki do górnej krawędzi miski to optimum dla osób o wzroście 165-180 cm, a więc dla większości dorosłych Polaków.

Dla użytkowników niższych niż 160 cm obniża się montaż do 40 cm, dla osób powyżej 185 cm podnosi się do 48-50 cm. To nie kwestia widzimisię chodzi o kąt zgięcia kolan przy siadaniu i wstawaniu. Zbyt wysoko zawieszona miska zmusza do „zsuwania się", co przy codziennym użytkowaniu przez dekadę potrafi dać się we znaki kolanom. Zbyt nisko utrudnia wstawanie osobom starszym i po urazach.

W pomiarach nie można zapomnieć o warstwie wykończeniowej podłogi. Jeśli na wylewkę kładzione są płytki 8 mm plus klej 5 mm, realna podłoga „rośnie" o 13 mm w górę względem poziomu, na którym mocowano stelaż. Pomiary warto wykonać po ułożeniu płytek, albo lepiej zaplanować położenie stelaża 13 mm wyżej niż teoretyczne 43 cm, żeby po skończeniu podłogi uzyskać żądaną wysokość.

Doprowadzenie wody trzy warianty

• Lewostronne (od ściany bocznej 25 cm od podłogi) najpopularniejsze, kompatybilne z 90% przyłączy
• Prawostronne wymaga dłuższego wężyka (50-60 cm)
• Górne (z instalacji pod stropem) rzadkie, ale pojawia się w łazienkach w poddaszach

Kolano odpływowe wymaga zachowania spadku minimum 2° w kierunku pionu kanalizacyjnego, bo tylko taki kąt gwarantuje samoczynne spływanie nieczystości bez zalegania. Mniejszy spadek sprawia, że papier toaletowy i resztki organiczne osadzają się na wewnętrznej ściance rury efekt to nieprzyjemny zapach z odpływu już po kilku miesiącach. Większy spadek (powyżej 5°) powoduje, że woda „ucieka" szybciej niż transportowane nią cząstki stałe, co kończy się identycznie zatorami.

Uszczelnienia to temat, na którym nie powinno się oszczędzać. Zawór napełniający łączy się ze stelażem przez uszczelkę EPDM, a kolano odpływowe przez oryginalną uszczelkę z gumy nitrylowej. Wszelkie próby stosowania silikonu zamiast oryginalnych uszczelek kończą się przeciekami w ciągu roku, bo silikon pod wpływem chloru z wody wodociągowej traci elastyczność i zaczyna pękać.

Najczęstsze błędy przy montażu stelaża w ścianie murowanej

Z doświadczenia obserwuję, że dziewięćdziesiąt procent usterek pojawiających się w ciągu pierwszych pięciu lat użytkowania bierze się z identycznej puli błędów montażowych. Warto je poznać, zanim ekipa zacznie wiercić albo jeszcze lepiej, powtórzyć z ekipą tę listę punkt po punkcie.

Uwaga! Stelaż zamontowany bez kontroli poziomnicy w dwóch prostopadłych płaszczyznach zacznie „ciągnąć" miskę w jedną stronę już przy pierwszym obciążeniu. Długotrwałe nierównomierne naprężenie śrub powoduje ich stopniowe luzowanie się po dwóch latach sedes zaczyna chwiać się przy siadaniu.

Zapomnienie o warstwie podłogi to grzech powszedni. Stelaż mocuje się do surowej wylewki, a miska wisi już względem gotowej posadzki. Różnica 10-15 mm dla oka niewidoczna, ale dla użytkownika odczuwalna przy zbyt niskim montażu dochodzi do „klęczenia" podczas korzystania, przy zbyt wysokim do męczącego zsuwania się.

Kolejny klasyk brak izolacji akustycznej. Mata z wełny mineralnej 50 mm między stelażem a ścianą, plus taśma tłumiąca pod profilami, redukuje hałas spłukiwania z 68 dB do 52 dB. Bez tych detali nocne spłukiwanie w sypialni sąsiada słyszalne jest tak wyraźnie, jakby ktoś stał obok łóżka. W domach wielorodzinnych to nie luksus to wymóg Warunków Technicznych 2021 (WT 2021, § 326), który łatwo obejść suchą zabudową, ale jeszcze łatwiej udowodnić jego brak podczas odbioru lokalu.

Za bliskie usytuowanie stelaża względem drzwi łazienki kończy się tym, że otwarte skrzydło zahacza o krawędź miski albo o przycisk. Minimum to 25 cm od osi miski do krawędzi otwartego skrzydła warto zmierzyć jeszcze przed zakupem mebli, bo przestawienie stelaża oznacza kucie świeżej zabudowy.

Nieuszczelnione połączenia gwintowe potrafią przez tygodnie kapać niezauważone, szczególnie gdy wąż przyłączeniowy schowany jest za stelażem. Jedyny sposób na wczesne wykrycie to próba wodna trwająca minimum 24 h napełniony zbiornik, zamknięty zawór główny i obserwacja ciśnieniomierza. Każdy spadek wskazuje na nieszczelność, którą trzeba zlokalizować przed zamontowaniem przycisku i zabudową rewizji.

Checklist kontrolna po zakończeniu prac

• Poziom stelaża w dwóch osiach, kontrola łata 80 cm
• Próba szczelności połączeń 24 h bez spadku ciśnienia
• Sprawdzenie spadku odpływu (min. 2°, maks. 5°)
• Działanie przycisku w obu trybach (mały i duży spust)
• Mata akustyczna pod każdym profile CW
• Rewizja wycięta i dostępna
• Hydroizolacja narożników przetarta folią w płynie (2 warstwy)

Kosztorys montażu w trzech wariantach

Rozpiętość cen w 2024 roku jest spora, bo zależy głównie od wybranej zabudowy i jakości armatury. Poniższe widełki obejmują zarówno materiały, jak i robociznę bez płytek, które kładzione są zwykle przez inny zespół.

Wariant budżetowy sprawdza się w łazienkach na wynajem i w mieszkaniach studenckich, gdzie akustyka i design schodzą na dalszy plan. W standardowym przedziale cenowym mieści się większość rodzinnych remontów jakość stelaży zaczyna gwarantować cichą pracę, a miska ma przyzwoitą ceramikę bez widocznych niedoskonałości szkliwa. Premium to domena hoteli i apartamentów, gdzie liczy się pięcioletnia gwarancja producenta i designerki przycisk dotykowy.

Porównanie popularnych systemów podtynkowych

Podczas wyboru przycisku spłukującego warto zwrócić uwagę nie tylko na design, ale i na mechanizm. Przyciski pneumatyczne (ciśnieniowe) są cichsze niż mechaniczne o około 4-6 dB, a ich żywotność sięga 100 000 cykli (PN-EN 14055). Modele z podwójnym spłukiwaniem zużywają średnio 3,8 l wody zamiast 6 l w czteroosobowej rodzinie to około 15 m³ rocznie oszczędności, czyli około 90 zł przy taryfie 6 zł/m³.

FAQ pytania, które padają najczęściej

Czy samodzielny montaż to rozsądna opcja? Przy suchej zabudowie i dobrym przygotowaniu tak, wystarczą podstawowe narzędzia (wiertarka udarowa, poziomnica 80 cm, klucz nastawny, nożyk do g-k). Mokra zabudowa wymaga już doświadczenia murarskiego, bo źle ułożone bloczki nie zostawią tolerancji na poprawki. W obu przypadkach próba wodna po 24 h jest obowiązkowa bez niej nawet perfekcyjnie wyglądający montaż może skrywać kapącą uszczelkę, która za miesiąc zaleje sąsiada piętro niżej.

Jaki stelaż wybrać do ściany z karton-gipsu? Lekka konstrukcja z płyt g-k na profilu CW 50 wymaga stelaża o obniżonej masie (do 25 kg) i dodatkowego wzmocnienia w postaci trawersów stalowych rozkładających obciążenie na cztery punkty mocowania, a nie standardowe dwa. W takiej konfiguracji obciążenie robocze 400 kg rozkłada się jako 100 kg na śrubę to wartość, z którą profile CW 50 radzą sobie bez odkształceń (norma PN-EN 14195).

Czy potrzebuję pozwolenia na zabudowę stelaża? Przy montażu w obrębie istniejącej łazienki nie to praca remontowa niewymagająca zgłoszenia. Inaczej wygląda sytuacja, gdy stelaż trafia do nowej ściany działowej w mieszkaniu w bloku wielorodzinnym tam ograniczenia hałasu reguluje WT 2021 i warto skonsultować zakres z zarządcą budynku, by uniknąć reklamacji od sąsiadów.

Jak często wymienia się uszczelki w eksploatowanym stelażu? Zawór napełniający i odpływowy mają żywotność 8-12 lat przy wodzie o normalnej twardości (do 250 mg CaCO₃/l). W rejonach z twardą wodą (Kraków, Lublin) okres ten skraca się do 5-7 lat objawem jest kapanie do miski nawet kilka godzin po spłukaniu.

Co zrobić, gdy rura kanalizacyjna wypada daleko od ściany? Rozsunięcie kolana kanalizacyjnego względem stelaża daje margines 8-12 cm w zależności od producenta stelaża. Przy większych odległościach stosuje się przedłużki (adaptery ekscentryczne), ale powyżej 20 cm lepiej rozważyć przesunięcie pionu kanalizacyjnego bez tego spadek spadnie poniżej 1° i rozpocznie się epoka regularnych zatorów.

Stelaż podtynkowy w ścianie murowanej to inwestycja na dwie dekady spokojnego użytkowania, o ile podczas montażu nie pominie się trzech filarów precyzyjnego ustawienia, właściwej akustyki i szczelności próbowanej minimum dobę przed zabudową. Sucha zabudowa wygrywa tempem, mokra masą i ciszą, ale obie techniki prowadzą do identycznego efektu funkcjonalnego, gdy wykonawca zna mechanikę łączenia się profili z murem i potrafi czytać poziomnicę bez domysłów.

Przed rozpoczęciem prac warto wydrukować listę narzędzi i materiałów, odrysować na ścianie oś stelaża i przygotować rewizję trzy rzeczy, które zajmują godzinę, a oszczędzają tygodnia poprawek. Równie ważne jest zachowanie dokumentacji technicznej stelaża i gwarancji producenta bez nich nawet najlepiej wykonany montaż nie będzie objęty ochroną po ewentualnej awarii.

Każdy kolejny projekt łazienki oparty na stelażu podtynkowym uczy czegoś nowego, bo niuansy piętrzą się przy każdym remoncie. Największą wartością tej technologii pozostaje możliwość wymiany przycisku lub miski bez kucia ściany wizja estetyczna, która 20 lat temu była luksusem, dziś staje się domyślna.

Źródła i normy: PN-EN 14055 (zbiorniki spłukujące), PN-EN 997 (miski ustępowe), PN-EN 998-2 (zaprawy murarskie), PN-EN 14195 (profile stalowe do g-k), Warunki Techniczne 2021 (tekst jednolity Dz.U. 2022 poz. 1225). Dane cenowe z rynku polskiego, III kwartał 2024.
