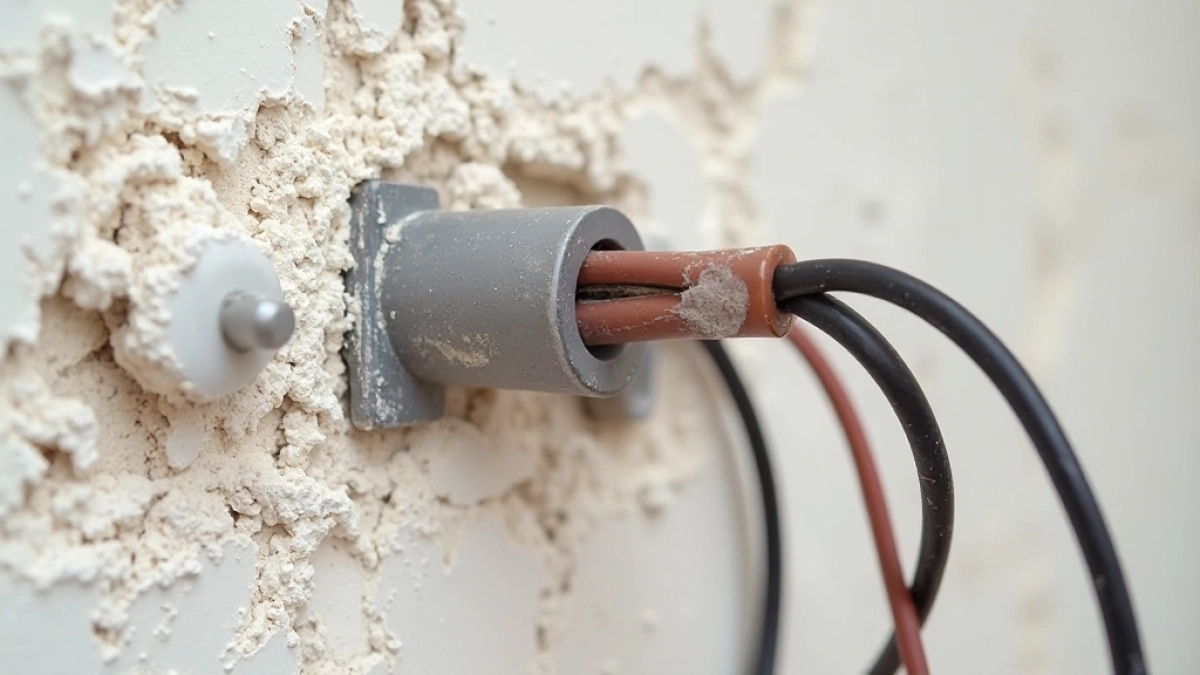

Mocowanie kabli do ściany pod tynk bez kucia ścian
Poprowadzenie kabli pod tynkiem to jeden z tych etapów remontu, w którym każdy błąd zemści się wielokrotnie. Jedna zbyt płytka bruzda, jeden kabel zbyt blisko gazu, jeden za słaby uchwyt i poprawki kosztują trzykrotnie więcej niż samo mocowanie. Poniżej znajdziesz konkretne schematy pracy, parametry kabli oraz minimalne odległości wynikające z polskich przepisów i norm europejskich, zebrane w jedną, technicznie spójną całość.
- Uchwyty samoprzylepne i klipsy do kabli pod tynkiem
- Bezpieczne odległości kabli od instalacji gazowej
- Jak dobrać kabel o podwyższonej izolacji do ściany
Uchwyty samoprzylepne i klipsy do kabli pod tynkiem
Uchwyty samoprzylepne sprawdzają się tam, gdzie ściana jest sucha, gładka i niepyląca czyli na płytach g-k, betonie zagruntowanym, płytkach ceramicznych oraz na stabilnych tynkach cementowo-wapiennych po upływie pełnego sezonu schnięcia. Klej akrylowy lub syntetyczny (zwykle taśma 3M VHB albo jej odpowiednik) uzyskuje pełną przyczepność po 72 godzinach, dlatego obciążanie go wcześniej kończy się odpadnięciem klipsa razem z kablem.
Nośność pojedynczego klipsa o wymiarach 25×25 mm oscyluje w granicach 0,4-0,8 kg na podłożu gładkim, a na tynku strukturalnym spada nawet do 0,15 kg. Tyle wystarczy dla pojedynczego przewodu YDYp 3×1,5 mm² (masa około 0,06 kg/m) lub dwóch YDYp 3×2,5 mm², ale już nie dla wiązki pięciu kabli razem ze sobą. W takiej sytuacji lepiej cofnąć się o krok i zaplanować trasę tak, aby kable biegły osobno.
Kiedy ta metoda nie zadziała? Świeży tynk (poniżej 28 dni w warunkach 20°C i 55% wilgotności) ma jeszcze aktywną alkaliczność powyżej pH 12, która rozkłada warstwę kleju. Podobnie dzieje się na tynku pylącym nawet najlepsza taśma trzyma pierwsze 24 godziny, po czym odchodzi razem z pyłem. Farby lateksowe słabej jakości, kredujące się lub zmywające, też dyskwalifikują rozwiązanie bez wcześniejszego zagruntowania podłoża preparatem głęboko penetrującym.
Przed przyklejeniem każdego klipsa warto przetrzeć ścianę szmatką z izopropanolem odtłuszczenie zwiększa przyczepność o 20-30%. Kabel układa się w klipsie z niewielkim luzem (ok. 2-3 mm), żeby naprężenia termiczne nie szarpały uchwytu przy każdej zmianie temperatury.
Parametry techniczne uchwytów samoprzylepnych
| Typ uchwytu | Wymiar (mm) | Nośność na betonie (kg) | Zakres kabli (mm) | Cena orientacyjna (PLN/szt.) |
|---|---|---|---|---|
| Pojedynczy klips okrągły | 20×20 | 0,4 | 4-7 | 0,40-0,90 |
| Podwójny klips płaski | 25×18 | 0,6 | 2×5-7 | 0,70-1,30 |
| Uchwyt kątowy samoprzylepny | 30×30 | 0,8 | 8-12 | 1,10-2,00 |
| Taśma kablowa z rzepem | 200×12 | 1,5 | do 30 mm wiązki | 2,50-4,80 |
Kiedy nie stosować uchwytów samoprzylepnych
- Na ścianach narażonych na wilgoć (łazienki, piwnice bez hydroizolacji).
- Na tynku ciepłochronnym poniżej 15 mm klej wżyna się w miękką warstwę i nie utrzymuje ciężaru.
- Na podłożach bitumicznych lub smołowanych brak chemicznego wiązania z klejem akrylowym.
- Tam, gdzie temperatura przekracza 60°C (np. za piecem, przy kominie).
Bezpieczne odległości kabli od instalacji gazowej
Przewody elektryczne i instalacja gazowa to sąsiedztwo, które reguluje rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065, z późn. zm.). Przewód elektryczny prowadzony w bruździe pod tynkiem musi zachować co najmniej 10 cm od rury gazowej mierzone w świetle, czyli od powierzchni izolacji rury do powierzchni kabla. W przypadku skrzyżowania wymagane jest dodatkowe zabezpieczenie mechaniczne najczęściej peszel sztywny lub osłona z PVC o grubości ścianki minimum 1,5 mm.
Te 10 cm wynika z dwóch zjawisk. Po pierwsze, w razie rozszczelnienia instalacji gazowej iskra nawet o energii 0,2 mJ wystarczy do zapłonu mieszanki propan-powietrze w stężeniu 2,1-9,5%. Po drugie, przewody miedziane rozgrzewają się pod obciążeniem kabel YDYp 3×2,5 mm² przy pełnym obciążeniu 16 A osiąga 55-65°C, co przy długotrwałym kontakcie z rurą stalową pogarsza właściwości uszczelek.
Jeśli w ścianie biegnie rura gazowa i kabel nie może ominąć jej w bezpiecznej odległości, jedyną zgodną z przepisami opcją jest poprowadzenie kabla w rurze osłonowej stalowej (peszel typu RL lub rura stalowa bezszwowa) z dodatkowym uszczelnieniem przepustu masą ogniochronną. Sam peszel karbowany PVC nie zapewnia wymaganej ochrony mechanicznej w tej sytuacji lepiej zrezygnować z prowadzenia trasy w obrębie ryzyka.
Minimalne odległości kabli od gazu zestawienie
| Sytuacja | Wymagana odległość | Dodatkowe zabezpieczenie | Podstawa |
|---|---|---|---|
| Równoległe prowadzenie pod tynkiem | ≥ 10 cm | brak wymogu | WT 2019 §180 |
| Skrzyżowanie z gazem stalowym | ≥ 10 cm | osłona PVC lub peszel RL | WT 2019 §181 |
| Skrzyżowanie z gazem miedzianym | ≥ 5 cm | taśma izolacyjna + osłona | PN-EN 1775 |
| Przejście przez przegrodę ogniową | ≥ 0 mm | masa ogniochronna EI 60 | PN-EN 1366-3 |
Kiedy nie prowadzić kabla w obrębie gazu
Gdy w ścianie biegnie pion gazowy o średnicy powyżej DN 25, a pomieszczenie ma mniej niż 2,2 m wysokości lepiej poprowadzić kabel natynkowo w korytkach, niż ryzykować kolizję. Gdy w ścianie poprowadzono już starą instalację aluminiową z lat 70. brak pewności co do jej trasy wymaga wykrywacza przewodów przed każdym nawierceniem. Gdy lokal użytkowany jest przez osobę bez uprawnień SEP prace powinna wykonać ekipa z uprawnieniami, bo koszt ewentualnej kontroli nadzoru budowlanego znacznie przewyższa cenę robocizny.
Jak dobrać kabel o podwyższonej izolacji do ściany
Kabel podtynkowy różni się od zwykłego przewodu linkowego przede wszystkim powłoką. YDYp (płaszcz PVC, izolacja polwinitowa) wytrzymuje temperaturę pracy do 70°C i napięcie przebicia minimum 2 kV. Jego następca, YDYżo z izolacją XLPE, pracuje do 90°C i przebija się dopiero przy 4 kV. Ta różnica ma znaczenie, gdy w jednej bruździe biegną dwa obwody ciepło z pierwszego podnosi temperaturę drugiego, a XLPE znosi to bez degradacji.
Do ścian murowanych najczęściej trafia YDYp 3×2,5 mm² dla obwodów gniazdowych (zabezpieczenie B16 A) oraz YDYp 3×1,5 mm² dla oświetleniowych (B10 A). W łazienkach, pralniach i kuchniach, gdzie wilgotność utrzymuje się powyżej 60% przez dłuższy czas, warto sięgnąć po kabel o izolacji podwyższonej, oznaczany jako YDYp żo (XLPE) lub przewód w podwójnym płaszczu oznaczany YDYżo. Podwyższona izolacja to dłuższa żywotność w warunkach cyklicznego zawilgocenia nawet o 8-12 lat w porównaniu ze standardowym PVC.
Parametry kabli podtynkowych
| Oznaczenie | Izolacja | Przekrój (mm²) | Napięcie przebicia | Temp. pracy | Cena orientacyjna (PLN/mb) |
|---|---|---|---|---|---|
| YDYp 3×1,5 | PVC/PVC | 1,5 | 2 kV | -5 do 70°C | 2,80-3,60 |
| YDYp 3×2,5 | PVC/PVC | 2,5 | 2 kV | -5 do 70°C | 4,20-5,40 |
| YDYżo 3×2,5 | XLPE/PVC | 2,5 | 4 kV | -15 do 90°C | 5,80-7,20 |
| YDYpżo 3×4 | XLPE/PVC | 4,0 | 4 kV | -15 do 90°C | 8,90-11,50 |
Wybierając kabel, zwróć uwagę nie tylko na przekrój, ale i na klasę reakcji na ogień. Kable bezhalogenowe (oznaczenie LSZH, np. YnKY, YKXS) nie wydzielają toksycznych gazów przy pożarze i w budynkach użyteczności publicznej są wymagane przepisami. W domu jednorodzinnym nie ma takiego obowiązku, ale przy obwodach prowadzonych w stropie lub w strefie EI 30 warto rozważyć LSZH różnica w cenie to około 1,80-2,50 PLN/mb w stosunku do zwykłego YDYp.
Kiedy nie stosować standardowego YDYp pod tynkiem
- W pomieszczeniach zagrożonych wybuchem (strefa 1 lub 2 wg PN-EN 60079).
- Na zewnątrz bez osłony UV PVC pod wpływem promieniowania twardnieje i pęka po 4-6 latach.
- W miejscach narażonych na temperaturę powyżej 70°C (sauny, kotłownie, bliskość kominów).
- W instalacjach fotowoltaicznych tam wymagany jest kabel solarowy o izolacji podwójnej XLPE 1,5/1,5 kV DC.
Bruzda podtynkowa wymiary i technika cięcia
Głębokość bruzdy w ścianie murowanej powinna wynosić minimum 1 cm więcej niż średnica kabla z peszelem, aby warstwa tynku zakrywająca miała przynajmniej 5 mm. W ścianie z betonu komórkowego dopuszczalne jest prowadzenie bez peszla przy grubości tynku 15 mm lub większej kabel może leżeć bezpośrednio w bruździe. Cięcie wykonuje się szlifierką kątową z tarczą diamentową 125 mm z regulacją głębokości, dwiema równoległymi szczelinami co 6-8 mm i wykuciem środkowej części dłutem.
Kabel wciąga się w bruzdę po uprzednim ułożeniu peszla sztywnego lub falistego. Peszel sztywny (RL) chroni mechanicznie i ułatwia wymianę przewodu w razie uszkodzenia izolacji wystarczy wciągnąć nowy kabel bez kucia ściany. Peszel elastyczny (PCV) sprawdza się na zakrętach, ale nie chroni przed wbitym gwoździem. W strefach mokrych wybiera się peszel niebieski o zwiększonej odporności na wilgoć.
Bruzda w betonie
Głębokość 25-35 mm, szerokość 20-25 mm, cięcie szlifierką kątową, kucie dłutem 10 mm. Peszel RL sztywny, kable mocowane klipsami co 30 cm.
Bruzda w cegle
Głębokość 20-30 mm, szerokość 18-22 mm, cięcie bruzdownicą z odkurzaczem, kucie przecinakiem. Peszel elastyczny, kable wciągane po ułożeniu.
Przed tynkowaniem bruzdę zwilża się wodą i gruntuje, dzięki czemu nowy tynk dobrze wiąże ze starą ścianą. Bez tego zabiegu w miejscu bruzdy pojawi się rysa skurczowa w ciągu kilku tygodni. Tynk nakłada się dwuwarstwowo: pierwsza warstwa wypełnia bruzdę do lica ściany, druga wyrównuje całość. Grubość łączna tynku nad peszelem minimum 5 mm to gwarantuja normy PN-EN 998-1 dla tynków cementowo-wapiennych.
Zaplanowanie trasy kablowych jeszcze przed wymurowaniem ścian pozwala uniknąć późniejszego kucia i prowizorycznych rozwiązań. Trasa powinna biec pionowo lub poziomo, zawsze pod kątem prostym do krawędzi ściany, aby potem wiedzieć, gdzie nie wolno wiercić. Odległość od narożników minimum 10 cm, od gniazd i puszek minimum 15 cm. Instalacja ułożona chaotycznie, pod skosem, to instalacja, w której za dwa lata wiertło trafi w kabel, bo nikt nie pamiętał trasy.
Jeśli planujesz większy remont z wymianą instalacji, przed tynkowaniem wykonaj dokumentację fotograficzną każdej bruzdy zdjęcia z linijką w polu widzenia i krótkim opisem trasy w formacie PDF oszczędzą Ci kłopotów przy następnym montażu półki, karnisza czy telewizora.
Źródła danych: Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.); PN-EN 1775:2009 Infrastruktura gazowa; PN-EN 1366-3 Odporność ogniowa instalacji; PN-EN 998-1 Wymagania dotyczące zapraw do murów; PN-EN 60332 Badania kabli i przewodów; katalogi producentów kabli (dane orientacyjne cen, III-IV kwartał 2024).
