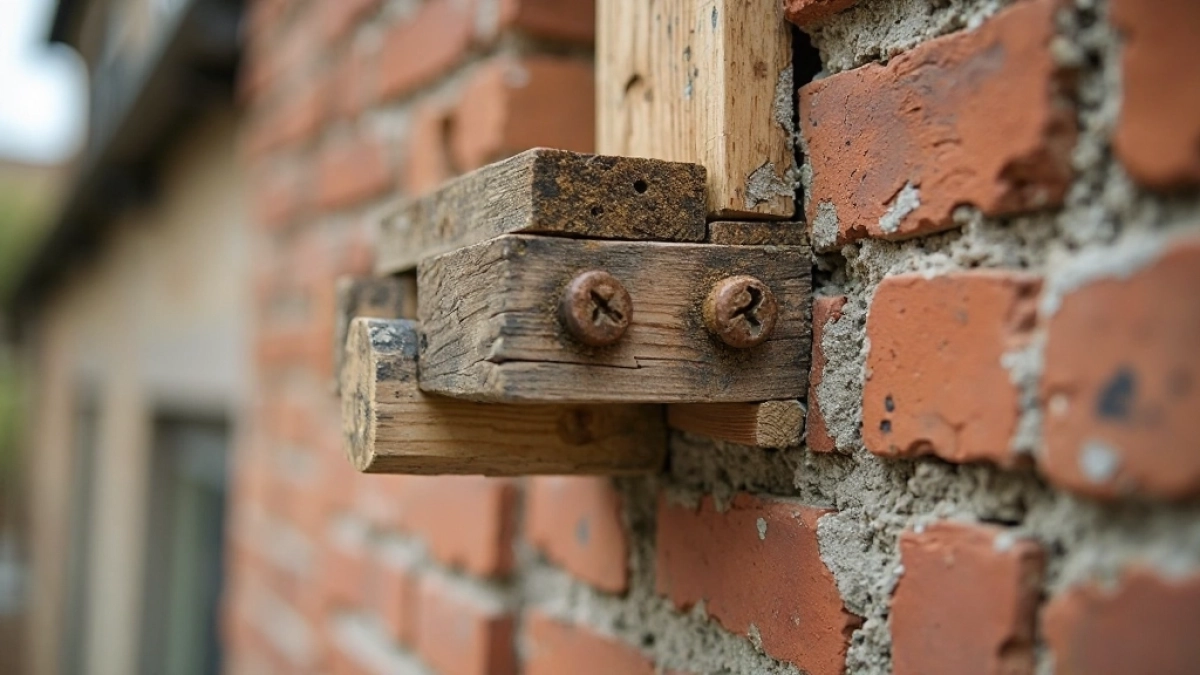

Jak przymocować drewnianą belkę do ściany zewnętrznej – poradnik krok po kroku

Stara werpa, nowy dach, a może tylko markiza nad tarasem bez względu na powód, przymocowanie drewnianej belki do ściany zewnętrznej potrafi spędzić sen z powiek nawet wprawnym majsterkowiczom. Poniżej znajdziesz konkretną ścieżkę: od wyboru łącznika, przez wiercenie w ociepleniu, aż po kontrolę po montażu z liczbami, normami i wyjaśnieniem, dlaczego dany krok działa tak, a nie inaczej.

• Jakie łączniki i kołki do drewnianej belki na elewacji
• Rozstaw mocowań i głębokość kotwienia w ścianie
• Najczęstsze błędy przy montażu belki na ścianie zewnętrznej

Jakie łączniki i kołki do drewnianej belki na elewacji

Dobór łącznika zaczyna się od pytania, co tak naprawdę trzyma mur bo śruba w pustaku ceramicznym i śruba w ytongu to dwa różne światy. Cegła pełna i beton pozwalają na pełne rozparcie, dlatego klasyczne kołki rozporowe osiągają tam swoje katalogowe nośności. W pustakach i gazobetonie mechanika kotwienia opiera się na węźle lub na żywicy, bo ścianki komór nie przeniosą siły rozporowej.

Przy lekkich belkach do 30 kg/mb, na przykład pod wsporniki kwiatowe, sprawdzi się kołek ramowy 10 × 100 mm z wkrętem z łbem sześciokątnym. Rozwiązanie jest tanie, szybkie w montażu i dostępne w każdym markecie budowlanym. Jego mechanizm jest prosty: stożek wkręta rozpiera tuleję w strefie muru, a kołnierz dociska belkę do ściany, rozkładając obciążenie na większą powierzchnię.

Belka pod zadaszenie tarasu, narażona na siły wiatru i śniegu, wymaga czegoś poważniejszego. Tutaj wchodzą śruby klinowe M10 osadzane przez przelot w belce. Ich nośność na wyrywanie w betonie C20/25 waha się od 5 do 8 kN, czyli od 500 do 800 kg punktowo to wartość z aprobaty ETA, nie z katalogu marketingowego. Śruba klinowa kotwi mechanicznie: klin wciągany do tulei powoduje jej rozpór na całej długości, co daje stabilność nawet przy obciążeniach dynamicznych.

Najtrudniejsze podłoża, czyli pustaki ceramiczne, beton komórkowy niskiej gęstości i stare mury z cegły dziurawki, obsługuje kotwa chemiczna. Żywica wypełnia pustki, wkleja tuleję siatkową lub pręt gwintowany i twardnieje, tworząc połączenie o nośności ograniczonej wytrzymałością samego muru, a nie łącznika. Czas wiązania żywicy zależy od temperatury: w 20°C to około 25 minut, w 5°C nawet godzina. Przyspieszone wersje zimowe pozwalają montować w temperaturze poniżej zera, ale wymagają wstępnego podgrzania kartusza.

Kiedy nie stosować danego rozwiązania? Kołka ramowego nigdy w pustaku jego węzły rozporowe rozrywają cienkie ścianki komór. Śruby klinowej nie wkręcaj w ytong bez tulei siatkowej, bo zaklinowanie muru kończy się wykruszeniem. Kotwy chemicznej unikaj w mokrych otworach bez uprzedniego osuszenia, bo woda zaburza polimeryzację żywicy.

Kalkulator długości kołka

Wzór jest prosty i wynika z wymagań aprobat ETA: długość kołka = 2 × grubość belki + 50 mm zakotwienia w murze. Przy belce 50 mm daje to 150 mm kołka, czyli rozmiar 10 × 150. Dodatkowe 10 mm rezerwy na wypadek niedokładnego wiercenia nie zaszkodzi, ale też nie wydłuży pracy.

Rozstaw mocowań i głębokość kotwienia w ścianie

Statyka belki na elewacji rządzi się prostą zasadą: im większy rozstaw punktów mocowania, tym większy moment zginający w belce i wyrywający w łączniku. W praktyce przyjmuje się rozstaw od 40 do 60 cm dla belek o przekroju do 60 × 120 mm, narażonych na typowe obciążenie eksploatacyjne. Pierwszy punkt kotwienia powinien znaleźć się 10-15 cm od krawędzi belki, co zapobiega odłupywaniu się włókien drewna.

Przy większych przekrojach, na przykład krokwie 80 × 160 mm pod dach, warto zejść z rozstawem do 40 cm. Belka narażona na obciążenie punktowe (wieszak huśtawki, wspornik donicy z drzewem) wymaga lokalnego zagęszczenia łączników, bo siła nie rozkłada się równomiernie. W takim miejscu para kołków obok siebie, w odstępie 5 cm, lepiej przenosi moment niż jeden kołek w osi belki.

Głębokość otworu w murze powinna wynosić długość kołka + 10 mm. Tę rezerwę zostawia się, bo wiercenie zawsze zostawia na dnie pył, który zmniejsza efektywną strefę zakotwienia. Praktycznym trikiem jest owinięcie wiertła taśmą malarską na wyznaczonej odległości czarna kreska taśmy jest widoczna w każdych warunkach oświetleniowych.

Wiercenie w ścianie z ociepleniem wymaga dodatkowego kroku: w styropianie lub wełnie trzeba wyciąć kanał, aby kołnik trafił w nośny mur, a nie w miękką warstwę. Standardowy dystansowy element dociepleniowy, tak zwany talerzyk dociskowy, pozwala ominąć tę warstwę i montować bezpośrednio w ścianie. Grubość ocieplenia powyżej 15 cm stanowi już poważne wyzwanie: zwykłe kołki nie wystarczą, potrzebne są systemy kotew wkręcanych na wskroś, przenoszące obciążenie przez izolację.

Tryb wiercenia to nie kwestia widzimisię. W cegle pełnej i betonie przełączasz wiertarkę na udar po przebiciu tynku w tynku udar zbyt łatwo odpryskuje powierzchnię. W pustakach ceramicznych udar wyłączasz całkowicie, bo wibracja rozbija wewnętrzne ścianki. W ytongu wiercisz bez udaru, używając wierteł widiowych z płaskim ostrzem, a nie klasycznych kręconych te drugie wchodzą w gazobeton jak nóż w masło, ale zostawiają nierówne ścianki otworu.

Kontrolę pionu i poziomu ułatwi poziomica laserowa zamiast klasycznej bąbelkowej. Laser wyznacza linię na całej długości ściany, więc belka prowadzona wzdłuż niej nie opadnie w żadnym punkcie. Wartość tolerancji to 1-2 mm na metr więcej oznacza, że oko zacznie widzieć krzywiznę z tarasu.

Najczęstsze błędy przy montażu belki na ścianie zewnętrznej

Belka wypaczona w literę V po sezonie. Krzywizna pojawia się, gdy drewno nie zostało zaimpregnowane przed montażem i chłonie wilgoć tylko z jednej strony tej osłoniętej murem. Rozwiązanie? Impregnacja ciśnieniowa lub przynajmniej dwukrotne malowanie impregnatem z każdej strony, także od czoła. Wilgotność drewna montażowego powinna wynosić 15-18%, nie więcej.

Kołek, który się obraca w otworze zamiast wbić, to sygnał złego dopasowania średnic. Otwór w murze ma 10 mm, a wkręt 8 mm? Kołek nie zaczepi się o ścianki i zacznie się kręcić. Zasada: średnica kołka = średnica wiertła, średnica wkrętu = średnica wewnętrzna kołka. Jeśli masz wątpliwości, użyj kołka z kołnierzem stożkowym, który centruje się w otworze.

Pęknięty tynk wokół otworu to efekt udaru w końcowej fazie wiercenia lub zbyt bliskiego rozstawu otworów. Minimalna odległość między kołkami powinna wynosić 50 mm, inaczej strefy naprężeń w tynku nachodzą na siebie. Kolejny grzech: wiercenie w spoinie zamiast w cegle. Spoina ma niższą wytrzymałość i łącznik w niej osadzony osiągnie 30-40% katalogowej nośności.

⚠️ Wiercenie udarowe w pustakach ceramicznych niszczy ich wewnętrzną strukturę. Wibracja powoduje mikropęknięcia, które ujawniają się dopiero po obciążeniu belki. Włączaj udar tylko po przejściu warstwy tynku i tylko w podłożach pełnych.

? Przed wierceniem w nowej ścianie sprawdź lokalizację przewodów elektrycznych detektorem. Kabel ukryty w tynku, przewiercony wiertłem, to nie tylko awaria, ale i ryzyko porażenia. Detektor kosztuje mniej niż wizyta elektryka w niedzielę.

Belka drewniana vs. stalowa to nie jest kwestia gustu, lecz obciążenia i warunków. Stal nie pracuje pod wpływem wilgoci, ale wymaga antykorozji i spawania lub śrubowania w miejscu montażu. Drewno jest lżejsze, łatwiejsze w obróbce, ale wymaga impregnacji i kontroli co 2-3 lata. Przy obciążeniach powyżej 200 kg/mb stal wygrywa jednoznacznie, bo przekrój drewna musiałby być niepraktycznie duży.

Belka osadzona w warstwie ocieplenia bez przeniesienia obciążenia na mur będzie się uginała i w końcu oderwie. Najczęstsza przyczyna reklamacji w systemach ociepleniowych ETICS. Rozwiązanie to kotwy wkręcane przez ocieplenie do muru lub konsoli nośne, rozkładające siłę.

Sekcja kontrolna po montażu

Obciążenie próbne to nie przesada, lecz wymóg rozsądku. Belkę pod zadaszenie warto obciążyć workami z piaskiem o masie 1,5-krotnie większej od planowanego obciążenia użytkowego, na 24 godziny. Odkształcenie trwałe powyżej 2 mm oznacza, że trzeba zwiększyć liczbę punktów mocowania. Śruby po kontroli dokręca się ponownie drewno zawsze trochę się ugnie pod naciskiem kołnierza.

Zabezpieczenie antykorozyjne łączników i impregnacja drewna to ostatni krok, ale decydujący o trwałości. Śruby dokręcone bez uprzedniego nałożenia smaru (np. woskowego, nie grafitowego) skorodują w ciągu dwóch sezonów. Blokady gwintu, takie jak podkładki nylonowe lub żywice zabezpieczające, eliminują luzy wynikające z różnicy rozszerzalności cieplnej stali i drewna.

Perspektywa prawna: montaż elementów na elewacji reguluje PN-EN 1991-1-3 (obciążenie śniegiem) oraz PN-EN 1991-1-4 (obciążenie wiatrem). Łączniki powinny posiadać aprobatę ETA lub ocenę techniczną, zgodnie z rozporządzeniem CPR 305/2011. W strefach sejsmicznych (południowa Polska) obowiązują dodatkowe wymagania Eurokodu 8.

Źródła danych: katalogi techniczne producentów łączników (dokumenty ETA), norma PN-EN 1991-1-3, instrukcje ITB dotyczące mocowań w ociepleniach, dane z forów branżowych budowlane (forum.budujemydom.pl).
