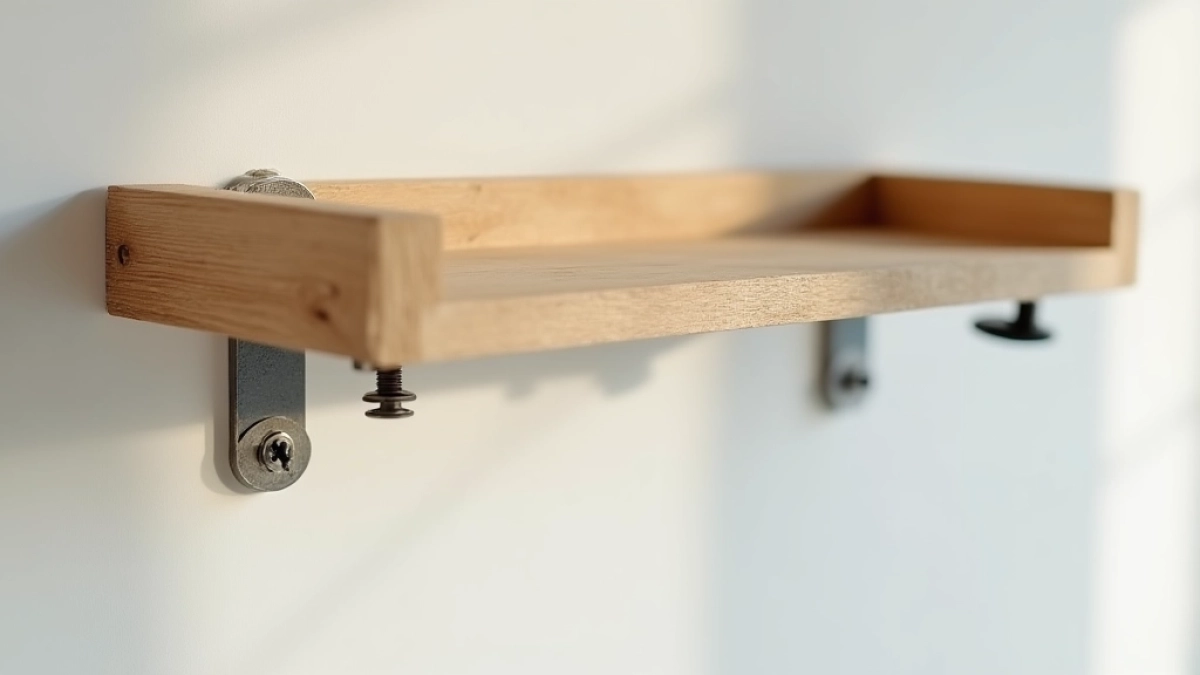

Mocowanie belki drewnianej do ściany krok po kroku

TL;DR Belkę drewnianą przez warstwę styropianu mocuje się na tulei dystansowej dopasowanej do grubości ocieplenia, kotwionej w murze kotwą chemiczną (żywicą + prętem gwintowanym M10/M12 kl. 8.8) albo mechaniczną. Kluczowe: wiercić bez udaru, nigdy nie kotwić wyłącznie w izolacji, uszczelnić tuleję PU lub taśmą butylową, a punkt mocowania przenieść obciążenie na mur, nie na styropian.

• Mocowanie belki przez warstwę ocieplenia
• Dobór kotwy i tulei do typu muru
• Najczęstsze błędy przy montażu belki do ściany
• Koszt mocowania belki przez styropian
• Checklisty i listy kontrolne
• Częste pytania i odpowiedzi
• Dobierz zestaw do swojej ściany
• Na co zwrócić uwagę przy odbiorze

Styropian trzyma ciepło, lecz nie udźwignie nawet skrzynki z kwiatami, więc każdy, kto wierci w ocieploną elewację, trafia na tę samą ścianę: dwadzieścia centymetrów białego materiału, a za nim dopiero prawdziwy mur. Mocowanie belki drewnianej do ściany przez warstwę izolacji wymaga pomostu, który przeniesie obciążenie z drewna na konstrukcję budynku i jednocześnie nie zrobi w elewacji mostka termicznego. W tym poradniku rozkładam ten temat na czynniki pierwsze w taki sposób, żebyś po lekturze wiedział nie tylko co kupić, ale przede wszystkim dlaczego akurat taki zestaw działa.

Poniższy tekst powstał z myślą o dwóch grupach odbiorców. Pierwsza to inwestor indywidualny, który sam planuje taras, wiatę albo markizę i chce uniknąć fuszerki. Druga to wykonawca szukający parametrów, norm oraz konkretnych produktów do specyfikacji. Obie grupy łączy jedno: potrzebują rozwiązania pewnego, policzalnego i powtarzalnego. Bez ściemy, bez "jakoś to będzie", bez obietnic, że "zawsze trzyma".

Ważne na starcie: żadna tuleja, kątownik ani wspornik nie zadziała poprawnie, jeśli belka będzie wisieć na samej warstwie styropianu. Izolacja termiczna ma gęstość 15-20 kg/m³, a to oznacza nośność na wyrywanie rzędu 1-3 kg na punkt, czyli praktycznie zerową w kontekście belki nośnej. Cały ciężar musi przejąć mur, a tuleja pełni tylko rolę dylatacji i mostu montażowego.

Mocowanie belki przez warstwę ocieplenia

Dlaczego zwykły kołek rozporowy nie wystarczy

Standardowy kołek (na przykład popularny "ósemka" 10×100 mm) rozwija swoje ramiona w materiale, w którym go osadzono. W styropianie ramiona nie mają czego rozepchnąć, więc kołek wyciąga się gołą ręką. W betonie działa doskonale, w murze z pustaka słabiej, ale w styropianie w ogóle. Dlatego pierwsza zasada brzmi: kotwimy zawsze w murze, nigdy w ociepleniu.

Żeby to zrobić, trzeba przewiercić się przez izolację, a w murze osadzić element nośny. Problem polega na tym, że belka musi leżeć przy elewacji, a mur jest za warstwą styropianu. Pomiędzy nimi powstaje szczelina równa grubości ocieplenia (10, 15, 20, a czasem 25 cm). W tę szczelinę wchodzi tuleja dystansowa, która przenosi obciążenie z belki na kotwę w murze.

Tuleja dystansowa serce całego systemu

Tuleja dystansowa do styropianu to rura (najczęściej z PVC lub polipropylenu, rzadziej z włókna zbrojonego) o średnicy zewnętrznej dopasowanej do wiertła (zwykle 18-22 mm) i długości równej grubości ocieplenia. Jej zadanie jest pozornie proste: wypełnić szczelinę, nie uginać się pod obciążeniem i nie przepuszczać wody do warstwy izolacji. W praktyce tuleja musi spełniać trzy warunki jednocześnie.

Po pierwsze, jej ścianki muszą być sztywne, bo przy belce o masie 30-50 kg i rozstawie mocowań co 50 cm tuleja pracuje na ściskanie i zginanie. Po drugie, musi być odporna na UV podczas montażu i na temperatury od -30 do +80°C w eksploatacji. Po trzecie, musi dać się uszczelnić, bo każda nieszczelność to woda w ociepleniu, a woda w ociepleniu to grzyb, pleśń i odpadający tynk w ciągu 2-3 sezonów.

Dobór tulei sprowadza się do jednej tabeli:

Tanie tuleje z recyklingu PVC potrafią pękać przy długości 25 cm, dlatego przy grubszym ociepleniu warto sięgnąć po wariant zbrojony włóknem. Koszt tulei waha się od 5 zł za sztukę PVC do 40 zł za wariant zbrojony, więc przy kilku punktach mocowania różnica w budżecie jest minimalna, a w niezawodności ogromna.

Kotwa chemiczna vs mechaniczna co wybrać

Gdy tuleja stoi już w murze, trzeba do niej wprowadzić element nośny. Tu zaczyna się dylemat: kotwa chemiczna (żywica + pręt gwintowany) czy kotwa mechaniczna (rozporowa segmentowa, na przykład "parasolka" do pustaków)? Odpowiedź zależy od trzech czynników: typu muru, masy belki oraz warunków montażu.

Kotwa chemiczna to żywica dwuskładnikowa (najczęściej na bazie poliestru lub winyloestru), która wypełnia otwór w murze i twardnieje w ciągu 5-45 minut (w zależności od temperatury). W utwardzoną masę wkręca się pręt gwintowany M10 lub M12 (klasa wytrzymałości 8.8 wg normy DIN 975), który zaczyna nośność dopiero po pełnym związaniu. Nośność takiego połączenia w betonie C20/25 sięga 1500-2500 kg na punkt w wyrywaniu, w cegle pełnej 800-1500 kg, w pustaku 400-900 kg, w ytongu 300-600 kg.

Kotwa mechaniczna (segmentowa lub tulejowa) działa natychmiast po osadzeniu i nie wymaga czasu wiązania. Jej nośność w betonie sięga 1200-1800 kg, w pustaku 300-500 kg, w ytongu 200-400 kg. Jest tańsza i szybsza w montażu, ale mniej elastyczna przy montażu w materiałach o niejednorodnej strukturze. W pustaku ceramicznym z dużymi drążeniami kotwa mechaniczna potrafi "wpaść" do pustki, jeśli otwór trafi w kanał.

Przy belce o masie 30 kg i rozstawie mocowań co 50 cm każdy punkt przenosi około 7,5 kg statycznie, ale przy obciążeniu użytkowym (na przykład półka, markiza, osłona tarasu) realne obciążenie rośnie do 50-120 kg na punkt. W takim scenariuszu kotwa chemiczna daje 5-10-krotny zapas bezpieczeństwa, mechaniczna 2-4-krotny. Oba rozwiązania są poprawne, ale chemia zostawia margines na błędy wykonawcze i zmęczenie materiału.

Dobór kotwy i tulei do typu muru

Ściana w domu jednorodzinnym to nie tylko beton. W zależności od technologii i wieku budynku mur bywa z betonu monolitycznego, z cegły pełnej, z pustaka ceramicznego, z pustaka silikatowego, z bloczków betonowych, z ytongu (betonu komórkowego) albo z kamienia. Każdy z tych materiałów zachowuje się inaczej pod obciążeniem, więc dobór systemu mocowania musi uwzględniać nie tylko ciężar belki, ale też strukturę muru.

Beton monolityczny (C20/25 i wyższy)

Beton to materiał o jednorodnej strukturze i przewidywalnej nośności. Wierci się go wiertłem widiowym 12-14 mm z udarem (to jedyny przypadek, kiedy udar jest dozwolony ale dopiero po przejściu przez styropian). Kotwić można zarówno chemicznie, jak i mechanicznie, a nośność w obu przypadkach jest wysoka. W praktyce, przy standardowej belce, różnica między systemami jest pomijalna, więc decyduje cena i czas montażu.

Cegła pełna ceramiczna

Cegła pełna ma strukturę zwartą, ale porowatą, więc żywica kotwy chemicznej wnika w mikropory i tworzy lepsze połączenie niż kotwa mechaniczna. Wiercić należy bez udaru, wiertłem widiowym o średnicy o 2 mm mniejszej niż średnica kotwy, bo udar potrafi rozłupać cegłę. Przy średnicach powyżej 14 mm warto najpierw wywiercić otwór pilotujący 6-8 mm, a potem rozwiercić do docelowej średnicy.

Pustak ceramiczny (Porotherm, Wienerberger)

Pustak to materiał o dużych drążeniach, w którym kotwa mechaniczna "par excellence" może wypaść. Kotwa chemiczna wypełnia otwór żywicą, która po związaniu tworzy korek przenoszący obciążenie na ścianki pustaka. Dodatkowo, w pustakach stosuje się kotwy z tuleją siatkową (koszulkową), która centruje żywicę i nie pozwala jej spłynąć do pustki. Koszt takiej koszulki to 3-8 zł, a różnica w nośności sięga 200-400%.

Ytong, beton komórkowy (AAC)

Beton komórkowy to materiał lekki, porowaty, o gęstości 300-600 kg/m³. Wiercić go należy bez udaru, wiertłem do AAC (specjalny chwyt, inne ostrze), bo udar kruszy ścianki komórek. Kotwić najlepiej chemicznie, kotwą dedykowaną do AAC (żywica wnika w strukturę i twardnieje w porach). Kotwy mechaniczne do AAC istnieją, ale ich nośność jest o 30-50% niższa niż w betonie.

Instrukcja krok po kroku

Krok 1 Analiza warunków. Zanim sięgniesz po wiertarkę, zmierz grubość styropianu (wystarczy nawiercić próbnie lub odczytać z dokumentacji), ustal typ muru (odkrywka, projekt, wizja lokalna), policz obciążenie użytkowe belki (masa własna + 50% zapasu na obciążenie dynamiczne).

Krok 2 Wyznaczenie i wiercenie. Rozstaw mocowań co 40-60 cm (przy belce 2 m daj 4 punkty, przy 3 m 5-6 punktów). Wyznacz oś otworu, przyłóż wiertarkę prostopadle do ściany. Wierć bez udaru przez styropian wiertłem dopasowanym do tulei (zwykle 18-22 mm). Gdy wiertło przejdzie przez styropian i dotrze do muru, włącz udar (jeśli mur jest z betonu) lub kontynuuj bez udaru (jeśli mur jest z cegły, pustaka lub ytongu).

Krok 3 Montaż tulei dystansowej. Oczyść otwór z pyłu (odkurzacz + wycior), wsuń tuleję tak, by jej koniec wszedł 2-3 cm w mur (dzięki temu kotwa chemiczna wypełni też tę strefę i uszczelni połączenie). Zaznacz na tulei głębokość, do której ma wejść to gwarantuje powtarzalność montażu przy kolejnych punktach.

Krok 4 Zakotwienie. Przy kotwie chemicznej: wypełnij otwór żywicą od dna (użyj dyszy mieszającej, wprowadzaj żywicę powoli, by nie powstały pęcherzyki), wkręć pręt gwintowany M10 lub M12 (klasa 8.8) ruchem obrotowym (nie wbijaj!), odczekaj czas wiązania (20-45 min w temperaturze 15-25°C). Przy kotwie mechanicznej: wbij kotwę segmentową młotkiem, dokręć kluczem momentowym do momentu znamionowego (zwykle 25-40 Nm dla M10).

Krok 5 Uszczelnienie. Na styk tulei z tynkiem nałóż uszczelniacz PU (poliuretanowy, elewacyjny, szary lub biały) lub taśmę butylową. Brak uszczelnienia to droga wody do izolacji, a stamtąd do muru. Po 2-3 sezonach zimowo-wiosennych tynk zaczyna odpadać płatami, a pod nim rośnie grzyb. Koszt uszczelniacza to 15-30 zł za kartusz 300 ml, koszt naprawy elewacji po zagrzybieniu kilka tysięcy.

Krok 6 Kontrola i obciążenie testowe. Po związaniu żywicy (lub dokręceniu kotwy mechanicznej) przyłóż belkę, sprawdź pion i poziom, dokręć nakrętki kluczem momentowym. Przed pełnym obciążeniem użytkowym wykonaj test: obciąż belkę masą 1,5× przewidywanego obciążenia użytkowego przez 24 godziny. Jeśli nie ma pełzania, pęknięć, rys montaż jest prawidłowy.

Najczęstsze błędy przy montażu belki do ściany

Na forach budowlanych roi się od pytań w stylu "belka odpadła po roku". W 90% przypadków przyczyna leży w jednym z sześciu powtarzalnych błędów. Każdy z nich ma konkretny mechanizm fizyczny, który warto zrozumieć, bo bez tego trudno uniknąć powtórki.

Błąd 1: Wiercenie z udarem przez styropian

Udar włącza wiertło w tryb młotkowania, który doskonale sprawdza się w betonie, ale w styropianie powoduje rozdrabnianie materiału na pył i tworzy nieregularną, poszerzoną dziurę. Efekt: tuleja nie ma stabilnego podparcia na odcinku ocieplenia, kołysze się, a po roku w tym miejscu pojawia się rysa na tynku. Rozwiązanie: wiercić bez udaru do momentu przejścia przez styropian, udar włączyć dopiero po wejściu w mur.

Błąd 2: Mocowanie wyłącznie w warstwie izolacji

Najgorszy możliwy scenariusz. Kołek wkręcony w styropian utrzymuje może 1-3 kg, belka waży 30-50 kg, więc odpadnie pod pierwszym większym wiatrem albo po oblodzeniu zimą. Mechanizm jest prosty: kołek rozporowy potrzebuje materiału o gęstości co najmniej 800 kg/m³, żeby rozwinąć swoje ramiona, a styropian ma gęstość 15-20 kg/m³. Różnica jest tak duża, że kołek wyciąga się gołą ręką. Rozwiązanie: zawsze kotwić w murze, styropian jest tylko przeszkodą do przejścia.

Błąd 3: Brak uszczelnienia tulei

Tuleja bez uszczelnienia to rura, która transportuje wodę z powierzchni elewacji prosto do warstwy izolacji termicznej. Woda w styropianie nie wysycha, bo materiał jest paroprzepuszczalny, ale wolny. Po kilku cyklach zamrażania-rozmrażania woda rozsadza strukturę styropianu i pojawia się grzyb. Rozwiązanie: każdy styk tuleja-tynk uszczelnić masą PU lub taśmą butylową, a samą tuleję zaopatrzyć w kołnierz przeciwwodny.

Błąd 4: Zbyt mała liczba punktów mocowania

Rozstaw mocowań co 80-100 cm to proszenie się o kłopoty. Belka pod własnym ciężarem ugina się między punktami, tworząc moment siły, który próbuje wyrwać kotwę z muru. Przy rozstawie co 50 cm ugięcie jest pomijalne, przy 80 cm już odczuwalne, przy 100 cm niebezpieczne. Rozwiązanie: stosować rozstaw co 40-60 cm, a przy belkach o przekroju powyżej 80×160 mm co 40 cm.

Błąd 5: Użycie pręta o zbyt niskiej klasie wytrzymałości

Pręt gwintowany klasy 4.8 kosztuje 1,5 zł, pręt klasy 8.8 6-8 zł. Różnica wydaje się niewielka, ale klasa 4.8 ma granicę plastyczności 340 MPa, a klasa 8.8 640 MPa. W praktyce pręt 4.8 przy obciążeniu zbliżonym do nominalnego zaczyna się rozciągać i po 2-3 latach zmęczenia materiału pęka. Rozwiązanie: używać prętów klasy 8.8 wg normy DIN 975, o średnicy M10 (belka do 30 kg) lub M12 (belka powyżej 30 kg lub obciążenie użytkowe).

Błąd 6: Pominięcie koszulki siatkowej w pustaku

W pustaku ceramicznym z dużymi drążeniami żywica bez koszulki spływa do pustki, zanim zdąży związać. Powstaje korek powietrzny, a pręt trzyma się tylko na krawędziach drążenia. Koszulka siatkowa (koszt 3-8 zł) centruje żywicę i ogranicza jej rozpływ. Bez niej nośność spada o 50-70%.

Koszt mocowania belki przez styropian

Budżet na mocowanie belki przez warstwę ocieplenia zależy od czterech zmiennych: grubości styropianu, typu muru, liczby punktów mocowania oraz wybranej technologii (chemia czy mechanika). Poniższa kalkulacja oparta jest na cenach rynkowych dla klienta indywidualnego (detal, małe ilości) i obejmuje wszystkie pozycje potrzebne do wykonania jednego kompletnego montażu.

Przykładowa kalkulacja: belka 2 m, styropian 15 cm, ściana z pustaka ceramicznego

Samodzielne wykonanie tego samego montażu kosztuje więc 309-389 zł (materiały + ewentualne wypożyczenie narzędzi), a zlecenie fachowcowi 789-989 zł. Różnica 480-600 zł to cena czasu i ryzyka: samodzielnie musisz poświęcić około 4-6 godzin, zmierzyć się z każdym problemem sam i nie masz gwarancji, a fachowiec wykonuje to w 4 godziny z gwarancją i doświadczeniem.

Od czego zależy ostateczna cena

Grubość styropianu wpływa na cenę tulei (dłuższa tuleja to więcej materiału, wyższa cena) i na czas wiercenia. Przy 10 cm tuleja kosztuje 8-15 zł, przy 25 cm 25-40 zł. Typ muru wpływa na wybór kotwy (chemia do pustaka droższa o 20-30 zł od mechaniki) oraz na obecność koszulki siatkowej (3-8 zł za sztukę, ale bez niej montaż w pustaku jest niepoprawny).

Liczba punktów mocowania rośnie proporcjonalnie do długości belki i jej masy. Przy belce 2 m wystarczą 4 punkty, przy 3 m 5-6, przy 4 m 7-8. Każdy kolejny punkt to 40-60 zł w materiałach i 30-40 minut pracy.

Checklisty i listy kontrolne

Lista zakupów (do wydruku)

• Tuleje dystansowe długość = grubość styropianu + 2 cm, średnica wg tabeli
• Kotwa chemiczna 300 ml (1 kartusz = 8-15 punktów) lub kotwy mechaniczne segmentowe
• Pręty gwintowane M10 lub M12 klasa 8.8, długość = 3× średnica kotwy
• Nakrętki kontrujące + podkładki płaskie + podkładki sprężynujące
• Kątowniki lub wsporniki stalowe ocynkowane (grubość 3-5 mm)
• Uszczelniacz PU 40 elewacyjny + taśma butylowa
• Zaślepki maskujące w kolorze tynku
• Wiertła widiowe (do muru) + wiertła do drewna (do belki)
• Wycior do czyszczenia otworów + odkurzacz
• Klucz momentowy (zakres 20-60 Nm)

Checklist wykonawcy (pytania kontrolne na budowie)

• Jaka jest grubość styropianu w miejscu montażu? (pomiar próbnym nawierceniem)
• Z jakiego materiału jest mur? (odkrywka, dokumentacja, wizja lokalna)
• Czy w miejscu montażu przebiegają instalacje? (elektryka, woda, gaz detektor)
• Jakie jest obciążenie użytkowe belki? (masa własna + 50% zapasu)
• Czy belka jest eksponowana na słońce i deszcz? (wpływa na dobór stali ocynk vs proszk)
• Czy montaż odbywa się w temperaturze > 5°C? (żywica chemiczna wymaga > 0°C)
• Czy elewacja jest świeża (tynk

Checklist odbioru montażu

• Belka jest wypoziomowana i wypionowana (poziomica 0,5 m)
• Rozstaw mocowań zgodny z projektem (40-60 cm)
• Żywica związana (sprawdzić kartusz kontrolny lub odczekać czas producenta)
• Nakrętki dokręcone momentem znamionowym (nie "na oko")
• Uszczelnienie tulei widoczne i szczelne (brak pęknięć, brak luzów)
• Zaślepki maskujące zamontowane (opcjonalnie, dla estetyki)
• Test obciążeniowy 1,5× przewidywanego obciążenia wykonany

Częste pytania i odpowiedzi

Czy mocowanie belki przez styropian można wykonać samodzielnie?

Tak, pod warunkiem że masz wiertarkę z regulacją udaru, wiertła dopasowane do średnicy tulei, klucz momentowy oraz podstawowe doświadczenie w wierceniu w murze. Montaż 4 punktów zajmuje 4-6 godzin, z czego 2-3 godziny to czas wiązania żywicy. Kluczowy warunek: nie spiesz się, każdy punkt traktuj z taką samą starannością.

Jaki pręt gwintowany wybrać M10 czy M12?

M10 wystarcza dla belek o masie do 30 kg i obciążeniu użytkowym do 100 kg na punkt. M12 stosuj przy belkach powyżej 30 kg, obciążeniu użytkowym powyżej 100 kg na punkt lub w materiałach o niższej nośności (pustak, ytong). W obu przypadkach chodzi o pręt klasy 8.8 wg normy DIN 975 klasa 4.8 nie zapewnia wystarczającego zapasu bezpieczeństwa.

Czy kotwa chemiczna działa w niskich temperaturach?

Standardowa żywica poliestrowa wymaga temperatury otoczenia powyżej 5°C i temperatury podłoża powyżej 0°C. Przy montażu jesienią lub zimą trzeba sięgnąć po żywicę zimową (zakres do -10°C lub -20°C) lub odłożyć prace do wiosny. Czas wiązania w niskiej temperaturze wydłuża się 2-3-krotnie, więc cierpliwość jest kluczowa.

Jak uszczelnić tuleję, jeśli tynk jest już stary?

Przy starej elewacji (tynk powyżej 5 lat) warto skuć tynk wokół tulei w promieniu 5 cm, nałożyć taśmę butylową lub PU, a potem uzupełnić tynk. Bez tego uszczelnienie nie będzie trwałe, bo stary tynk się łuszczy i odspaja. W skrajnych przypadkach lepiej skuć tynk w całym obszarze montażu i położyć nową warstwę.

Co zrobić, gdy wiercenie trafi w zbrojenie?

Jeśli wiercisz w betonie zbrojonym i trafiasz w pręt zbrojeniowy, nie wierć dalej. Przesuń punkt mocowania o 5-10 cm (sprawdź, czy nowe miejsce nie koliduje z instalacjami) lub użyj wiertła diamentowego do przejścia przez zbrojenie. Uszkodzenie zbrojenia w strefie rozciąganej może osłabić konstrukcję, więc nie warto ryzykować.

Czy montaż przez styropian grafitowy różni się od białego?

Nie, jeśli chodzi o technologię mocowania. Styropian grafitowy (z dodatkiem grafitu) ma nieco wyższą gęstość (około 18-20 kg/m³ wobec 14-16 kg/m³ dla białego), ale to wciąż za mało, żeby przenosić obciążenia belki. Wierci się go identycznie, tuleje i kotwy dobiera się tak samo, a nośność całego systemu zależy od muru, nie od rodzaju styropianu.

Ile kosztuje zlecenie montażu firmie?

Cena robocizny za jeden punkt mocowania waha się od 80 do 150 zł, w zależności od regionu i stopnia skomplikowania. Przy 4 punktach daje to 320-600 zł za samą pracę, bez materiałów. Firmy specjalistyczne (z doświadczeniem w elewacjach) biorą więcej, ale dają gwarancję na 3-5 lat i dokumentację fotograficzną z montażu.

Dobierz zestaw do swojej ściany

Żeby ułatwić decyzję, poniżej gotowe zestawy materiałów dla trzech najczęstszych scenariuszy. Każdy zestaw zawiera komplet elementów potrzebnych do wykonania czterech punktów mocowania (belka o długości do 2 m).

Scenariusz A: styropian 15 cm, beton

• 4 × tuleja dystansowa 20×150 mm PVC
• 1 × kotwa chemiczna 300 ml + dysza mieszająca
• 4 × pręt gwintowany M10×160 mm klasa 8.8
• 4 × nakrętka M10 + podkładka
• 4 × kątownik 100×50×50×4 mm ocynk
• 1 × uszczelniacz PU 40 szary 300 ml

Scenariusz B: styropian 15 cm, pustak ceramiczny

• 4 × tuleja dystansowa 20×150 mm PVC
• 4 × koszulka siatkowa 15×85 mm do pustaka
• 1 × kotwa chemiczna 300 ml + dysza mieszająca
• 4 × pręt gwintowany M10×160 mm klasa 8.8
• 4 × nakrętka M10 + podkładka
• 4 × kątownik 100×50×50×4 mm ocynk
• 1 × uszczelniacz PU 40 szary 300 ml

Scenariusz C: styropian 20 cm, ytong

• 4 × tuleja dystansowa 22×200 mm zbrojona
• 1 × kotwa chemiczna dedykowana do AAC 300 ml
• 4 × pręt gwintowany M12×200 mm klasa 8.8
• 4 × nakrętka M12 + podkładka
• 4 × kątownik 100×50×50×4 mm ocynk
• 1 × uszczelniacz PU 40 szary 300 ml

Na co zwrócić uwagę przy odbiorze

Pięć elementów odróżnia poprawny montaż od fuszerki, którą widać dopiero po pierwszej zimie. Po pierwsze, tuleja nie może się ruszać po osadzeniu żadnego luzu, żadnego kołysania. Po drugie, żywica musi być widoczna na wylocie tulei (oznaka, że wypełniła otwór do końca). Po trzecie, uszczelnienie musi być ciągłe, bez przerw i pęcherzy. Po czwarte, pręt musi wystawać z tulei na długość pozwalającą na swobodny montaż kątownika i dokręcenie nakrętki (zwykle 30-40 mm). Po piąte, moment dokręcenia nakrętki musi być zgodny z zaleceniem producenta kotwy (nie "na wyczucie", nie "na maksa").

Spełnienie tych pięciu warunków daje pewność, że mocowanie belki drewnianej do ściany przez ocieplenie będzie służyć latami, bez niespodzianek w postaci rys, odpadającego tynku czy w skrajnym przypadku belki na chodniku po pierwszym silniejszym podmuchu wiatru.

Mocowanie belki drewnianej do ściany przez warstwę styropianu to zadanie inżynierskie, nie "wiertarka i kołek". Kluczem jest tuleja dystansowa dobrana do grubości ocieplenia, kotwa osadzona w murze (nigdy w samej izolacji) i staranne uszczelnienie styku z elewacją. Przy zachowaniu tych trzech zasad, doborze właściwej technologii (chemia do pustaka i ytongu, mechanika do betonu) oraz właściwej klasy pręta (8.8 wg DIN 975), montaż jest powtarzalny i bezpieczny przez dekady.

Koszt materiałów na cztery punkty mocowania to 250-400 zł, robocizna fachowca 320-600 zł, czas pracy samodzielnej 4-6 godzin. To niewiele za spokój, że belka nie oderwie się w środku zimy ani po trzech latach od zamontowania. Najważniejsze: nie oszczędzaj na pręcie, nie pomijaj koszulki w pustaku i nie zostawiaj tulei bez uszczelnienia. Te trzy decyzje odróżniają porządny montaż od problemów, które ujawniają się po pierwszym sezonie grzewczym.

Uwaga prawna: montaż elementów na elewacji budynku może wymagać zgłoszenia lub pozwolenia na budowę (zależnie od gminy i charakteru obciążenia). Przy elementach takich jak markizy, daszki czy tarasy, które zmieniają wygląd elewacji i mogą wpływać na nośność konstrukcji, warto skonsultować się z kierownikiem budowy lub architektem. Powyższe wskazówki mają charakter techniczny i nie zastępują projektu budowlanego.

Źródła i normy

• PN-EN 1992-1-1 (Eurokod 2) projektowanie konstrukcji z betonu
• PN-EN 1996-1-1 (Eurokod 6) projektowanie konstrukcji murowych
• DIN 975 pręty gwintowane, klasy wytrzymałości
• ETA (European Technical Assessment) dla kotew chemicznych nośności wg typu podłoża
• Instrukcje producentów kotew chemicznych (karty techniczne, zakresy temperatur, czasy wiązania)
• Karty techniczne producentów tulei dystansowych (zakresy średnic i długości)
