Listwy dylatacyjne do styropianu: klucz do elewacji bez rys

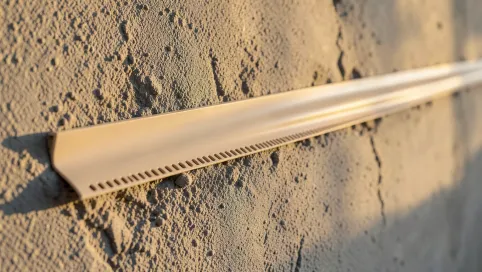

Miejsca montażu listew dylatacyjnych w systemie lekkim mokrym

Rysa biegnąca od okna aż do narożnika budynku po drugiej zimie eksploatacji to najczęstszy widok na elewacjach, gdzie ktoś potraktował dylatacje po macoszemu. Warstwa zbrojąca z siatką oraz tynk cienkowarstwowy mają łącznie zaledwie 5-8 mm grubości i zerową zdolność do kompensowania naprężeń termicznych, które na zewnętrznej ścianie potrafią przekraczać 0,5 mm/m przy różnicy temperatur 50°C. Styropian pod nimi pracuje inaczej niż tynk, a ościeżnica jeszcze inaczej niż obie te warstwy. Bez listew dylatacyjnych do styropianu w newralgicznych punktach cały ten miszmasz naprężeń rozładowuje się w najsłabszym miejscu, czyli w tynku.

• Miejsca montażu listew dylatacyjnych w systemie lekkim mokrym
• Dobór profili dylatacyjnych do styropianu tabelka wykonawcy
• Najczęstsze błędy przy listwach dylatacyjnych do styropianu

Skala problemu jest poważniejsza, niż się wydaje na pierwszy rzut oka. Elewacja o wymiarach 12 × 10 m wystawiona na słońce w lipcu nagrzewa się do 55-60°C, nocą zaś stygnie do 12-15°C. Każdy metr bieżący takiej ściany przez jeden sezon wykonuje tysiące mikrocykli rozszerzania i kurczenia. Gdyby nie przerwy dylatacyjne, ta energia kumulowałaby się i szukała ujścia w postaci spękań, odspojęń tynku, a w skrajnych przypadkach nawet pęknięć styropianu wzdłuż linii kleju.

Glify okienne i drzwiowe

Narożniki wokół okien to absolutny priorytet. Ościeżnica PCV pracuje termicznie z zupełnie innym współczynnikiem niż tynk na styropianie, a do tego drewno lub aluminium reagują na wilgoć powietrza w sposób dodatkowo komplikujący sytuację. Listwa BP13 lub jej węższa wersja BP13 MIDI wprowadza w szczelinę membranę EPDM, która przejmuje ruchy rzędu 2-3 mm bez rozrywania struktury tynku. Bez tego profilu po dwóch sezonach grzewczych na styku ościeżnicy z elewacją pojawia się charakterystyczna siatka mikrorys.

Kolejność montażu ma tu ogromne znaczenie: najpierw przykleja się listwę do ościeżnicy, potem nakłada warstwę zbrojącą i dopiero na końcu wciska się membranę w szczelinę. Wielu wykonawców robi to odwrotnie i kończy z membraną przyciętą nierówno lub wręcz pozostawioną na wierzchu jako „później się dopasuje".

Prowadnice rolet zewnętrznych

Skrzynka rolety oraz aluminiowe prowadnice mają inną rozszerzalność cieplną niż warstwa styropianu i tynku. W ciągu roku mogą zmieniać swoje wymiary linię nawet o 1,5 mm na metrze długości. Profile BP13 R zostały zaprojektowane właśnie do takich wąskich szczelin o niestandardowej geometrii. Pozwalają oddzielić tynk od ruchomej prowadnicy bez uszczerbku dla estetyki elewacji.

Pominięcie tej dylatacji kończy się zazwyczaj rysą biegnącą równolegle do prowadnicy na całej jej długości. Naprawa takiej wady to już nie kwestia kosmetyki, lecz konieczności skuwania tynku i ponownego wykonywania warstwy zbrojącej na odcinku kilku metrów.

Połączenia segmentów budynku

Gdy budynek stoi na kilku niezależnych ławach fundamentowych lub gdy w planie występują wyraźne załamania, segmenty osiadają niejednakowo. Różnica osiadań rzędu 2-4 mm w ciągu pierwszych lat eksploatacji to norma, a nie anomalia. W takich miejscach stosuje się profile dylatacyjne do styropianu typu BP15 E lub kątowe BP16, które pozwalają na ruch segmentów względem siebie bez przenoszenia naprężeń na tynk.

Przy ścianach o rozpiętości powyżej 15 m dylatacja staje się obowiązkowa niezależnie od innych czynników. Instrukcje ITB dotyczące systemów ociepleń metodą lekką-mokrą jasno wskazują tę wartość jako granicę, przy której kumulacja naprężeń termicznych zaczyna przekraczać wytrzymałość warstwy tynkowej na rozciąganie. W praktyce oznacza to, że długa ściana szczytowa bliźniaka lub ściana hali garażowej musi zostać podzielona profilem pionowym.

Podziały kolorystyczne i ciemne tynki

Tynki o współczynniku odbicia światła poniżej HBW 25 (grafitowe, ciemne brązy, antracyty) absorbują znacznie więcej promieniowania słonecznego niż jasne. Różnica temperatur między taką powierzchnią a styropianem pod spodem potrafi przekroczyć 40°C w słoneczny dzień, co przekłada się na drastycznie większe naprężenia. Miejsca, gdzie ciemny tynk przechodzi w jasny, wymagają rozdzielenia profilem BP15 EXT w wersji 4 mm lub 11 mm, w zależności od spodziewanej wielkości ruchu.

Ignorowanie tej zasady skutkuje rysami po pierwszej zimie od położenia ciemnego koloru. Warto przy tym pamiętać, że sama farba elewacyjna nie rozwiązuje problemu, jeśli pod nią brakuje profilu. Farba jest elastyczna przez kilka miesięcy, potem twardnieje i rysuje się razem z tynkiem.

Parapety blaszane i strefa cokołowa

Blacha na parapecie nagrzewa się do temperatur znacznie wyższych niż tynk, a przy deszczu gwałtownie się schładza. Profile BP20 oraz BP20SC tworzą elastyczne połączenie między parapetem a glifem, jednocześnie odprowadzając wodę z dala od styku z ościeżnicą. Bez tych elementów woda wnika pod styropian i po kilku cyklach zamrażania odspaja warstwę zbrojącą od podłoża.

Cokół budynku, czyli strefa do wysokości około 30-50 cm nad gruntem, wymaga osobnego podejścia. Połączenie elewacji z cokołem wykończonym mozaiką lub tynkiem żywicznym powinno zostać rozdzielone listwą, ponieważ te dwa systemy mają różne moduły sprężystości i różnie reagują na wilgoć gruntową.

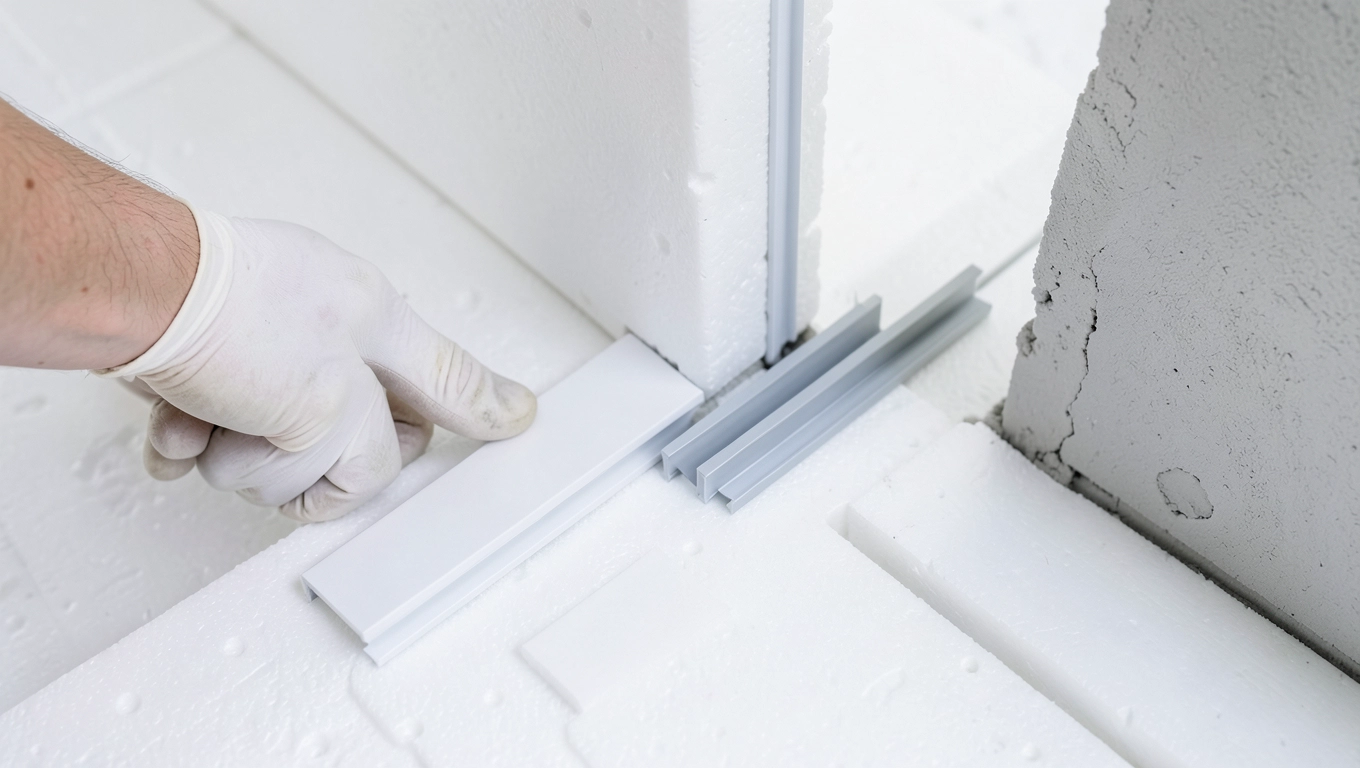

Dobór profili dylatacyjnych do styropianu tabelka wykonawcy

Sama świadomość konieczności dylatacji to połowa sukcesu. Drugą połową jest właściwy dobór profilu do konkretnego miejsca i grubości tynku. Na rynku funkcjonują rozwiązania od pojedynczych milimetrów do kilkunastu, różniące się nośnością membrany, zakresem kompensowanego ruchu oraz sposobem montażu. Poniższe zestawienie powstało z myślą o wykonawcach, którzy potrzebują szybkiej orientacji bez wertowania kilkunastu katalogów.

Grubość tynku cienkowarstwowego to parametr, który decyduje o wyborze konkretnej odmiany profilu. Tynk akrylowy ma zazwyczaj 1,5-2 mm, silikonowy 2-3 mm, mineralny zaś nawet 3-4 mm po nałożeniu faktury. Profile dylatacyjne do styropianu mają różną głębokość zatopienia membrany, więc dla każdej kombinacji tynk-profil warto sprawdzić, czy listwa nie wystaje ponad lico elewacji.

Norma PN-EN 13658-1 regulująca profile tynkarskie metalowe nie jest jedynym aktem prawnym, który warto mieć na uwadze. Instrukcje ITB nr 447/2009 oraz 418/2006 (w zakresie systemów ociepleń) wskazują konkretne wymagania dotyczące ciągłości przerwy dylatacyjnej przez wszystkie warstwy systemu. Wytyczne czołowych producentów systemów ETICS (Atlas, Weber, Ceresit) uzupełniają te wymagania o szczegóły montażowe zależne od konkretnego kleju i siatki zbrojącej.

Kiedy dany profil nie zadziała

BP13 przy elewacji powyżej 15 m to błąd, bo jego zakres ruchu jest za mały. Profile okienne nie są projektowane do kompensowania naprężeń liniiowych ściany, więc po kilku sezonach membrana zostanie rozciągnięta do granic wytrzymałości i pęknie. Z kolei użycie BP15 EXT wokół okna to przerost formy nad treścią: profil będzie odstawał od glifu, tworząc nieestetyczny uskok.

Przy parapetach z kamienia naturalnego lepszym wyborem niż BP20 bywa specjalistyczny profil kapinosowy z membraną butylową. BP20 sprawdza się doskonale przy blasze aluminiowej i stalowej powlekanej, ale w przypadku kamienia o niestandardowej rozszerzalności cieplnej może wymagać uzupełnienia masą trwale elastyczną.

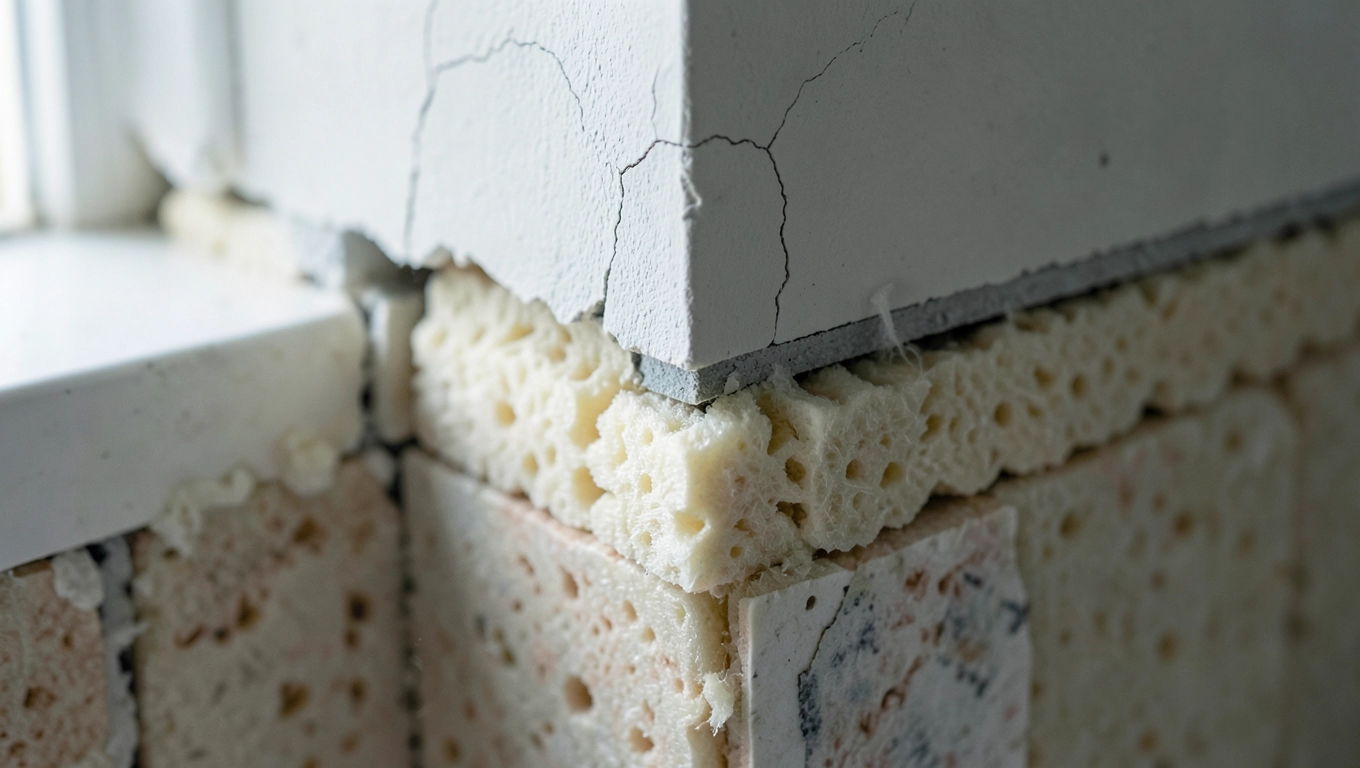

Najczęstsze błędy przy listwach dylatacyjnych do styropianu

Najbardziej kosztowne błędy w systemach ETICS to te, które ujawniają się po pierwszym sezonie grzewczym, gdy elewacja zdążyła już przejść odbiór końcowy. Naprawa wymaga wówczas demontażu tynku, ponownego naklejania styropianu, układania siatki i nakładania tynku. Kosztuje kilkadziesiąt złotych za metr kwadratowy plus utracone zaufanie inwestora. Oto siedem grzechów głównych, które popełniają nawet doświadczeni wykonawcy.

Ciągłość siatki zbrojącej pod membraną

Siatka zbrojąca jest zaprojektowana do przenoszenia naprężeń rozciągających w jednej płaszczyźnie. Gdy zostanie ułożona ciągle pod dylatacją, stanie się „mostem" przenoszącym naprężenia z jednego segmentu elewacji na drugi. W miejscu dylatacji pojawi się wówczas rysa przebiegająca przez całą grubość tynku i warstwy zbrojącej. Prawidłowe rozwiązanie polega na przerwaniu siatki po obu stronach profilu i pozostawieniu szczeliny o szerokości równej zakresowi ruchu profilu.

Dobór listwy bez uwzględnienia grubości tynku

Profil dobrany „na oko", bez sprawdzenia głębokości zatopienia membrany, kończy się jednym z dwóch scenariuszy. Albo listwa wystaje ponad lico tynku i trzeba ją szlifować (co niszczy membranę EPDM), albo tynk ją całkowicie zakrywa i dylatacja przestaje spełniać swoją funkcję. Rozwiązaniem jest pomiar grubości tynku po nałożeniu pierwszej warstwy i dobór profilu o odpowiedniej wysokości.

Pominięcie dylatacji przy ciemnych kolorach

Wspomniane już ryzyko tynków o HBW poniżej 25 wymaga osobnego potraktowania. Inwestorzy często wybierają antracytowe elewacje ze względów estetycznych, nie zdając sobie sprawy, że taki kolor wymaga dodatkowych profili BP15 EXT w miejscach, gdzie na elewacji jasnej wystarczyłoby BP13. Pominięcie tej zasady oznacza rysy po pierwszej zimie od położenia ciemnego koloru.

Brak listwy przyokiennej

To klasyka gatunku. Wykonawca oszczędza 12-15 zł na metrze bieżącym glifu, rezygnując z profilu BP13. Po dwóch, trzech sezonach grzewczych na styku ościeżnicy z tynkiem pojawia się rysa, która z czasem poszerza się i zaczyna przepuszczać wodę. Naprawa wymaga zdjęcia tynku na całym obwodzie okna i ponownego wykonania warstwy zbrojącej, co na gotowej elewacji jest operacją kosztowną i ryzykowną dla pozostałych warstw.

Niewłaściwe uszczelnienie styków

Membrana EPDM wymaga czystego, suchego podłoża i docisku na całej długości. Wykonawcy czasem wprowadzają ją w szczelinę „na sucho", bez uprzedniego odtłuszczenia ościeżnicy, albo przycinają nierówno, pozostawiając szczeliny. W takich miejscach woda kapilarna wędruje pod tynk, gdzie zamarza i odspaja kolejne warstwy.

Brak ciągłości dylatacji przez wszystkie warstwy

Dylatacja musi przebiegać od warstwy styropianu aż po lico tynku. Jeśli w którymkolwiek miejscu zostanie przerwana (np. listwa zamontowana tylko w warstwie tynku, bez kontynuacji w warstwie styropianu), naprężenia ominą profil i skupią się nieco dalej. Konsekwencją jest rysa biegnąca obok listwy, równolegle do niej, w odległości 10-30 cm.

Mieszanie profili różnych producentów

Każdy system ETICS przechodzi badania jako całość: klej, siatka, tynk, profile. Mieszanie profili jednego producenta z klejem drugiego może skutkować brakiem kompatybilności chemicznej, a w konsekwencji odspajaniem się listwy od podłoża. Dotyczy to szczególnie profili z membraną, która musi współpracować z konkretnym typem kleju i tynku.

Poprawnie wykonane dylatacje to gwarancja braku reklamacji przez dekady eksploatacji. Elewacja pozbawiona rys i spękań zachowuje właściwości termoizolacyjne, nie traci estetyki i nie wymaga kosztownych napraw. Inwestor, który na etapie budowy wymusza obecność profili dylatacyjnych do styropianu we wszystkich newralgicznych punktach, oszczędza w perspektywie kilkunastu lat kwoty znacznie przewyższające koszt samych listew. Wykonawca, który montuje je zgodnie ze sztuką, buduje reputację opartą na konkretnych realizacjach, a nie na obietnicach.

Źródła i normy: Instrukcja ITB 447/2009 (zabezpieczenie budynków przed wilgocią i wodą), Instrukcja ITB 418/2006 (złożone systemy izolacji cieplnej ścian zewnętrznych), PN-EN 13658-1 (Profile tynkarskie metalowe), PN-EN 13499 (Wyroby do izolacji cieplnej w budownictwie), Warunki Techniczne 2024 (Rozporządzenie Ministra Rozwoju i Technologii w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie). Szczegółowe wytyczne montażowe profili: strona producenta Bella Plast (bellaplast.com.pl) oraz instrukcje producentów systemów ETICS (Atlas, Weber, Ceresit).
