Listwa dylatacyjna do tynku: jak uniknąć pęknięć na elewacji

Pęknięcia tynku na świeżej elewacji to zmora każdego wykonawcy i inwestora. Pojawiają się zwykle w miejscach, gdzie warstwa tynku styka się z innym materiałem albo gdzie budynek ma prawo „pracować". Rozwiązaniem jest cienki, często niedoceniany profil, bez którego system ociepleniowy traci gwarancję, a elewacja zaczyna przypominać mapę rysek. Poniżej znajdziesz pełny przewodnik po tym elemencie: od parametrów, przez montaż, aż po konkretne sytuacje, w których jego brak oznacza kłopoty na lata.

• Parametry techniczne listew dylatacyjnych do tynków zewnętrznych
• Montaż listwy dylatacyjnej na elewacji krok po kroku
• Listwa dylatacyjna 10 mm czy 15 mm którą wybrać do ETICS
• Najczęstsze błędy przy montażu listew dylatacyjnych w tynku
• Kiedy dylatacja w tynku jest naprawdę konieczna
• Efekt prawidłowego montażu i korzyści biznesowe

Parametry techniczne listew dylatacyjnych do tynków zewnętrznych

Najpopularniejsze profile oznacza się kodem PLD i produkuje w dwóch wariantach szerokości szczeliny kompensacyjnej: 10 mm oraz 15 mm. Pierwsza wersja sprawdza się w standardowych elewacjach ETICS na budynkach jednorodzinnych, druga trafia na obiekty narażone na większe przemieszczenia termiczne i mechaniczne. Długość handlowa pojedynczego odcinka wynosi najczęściej 2,5 m lub 3,0 m, co pozwala ograniczyć ilość łączeń na ścianie.

Profile wytłacza się z twardego PVC odpornego na promieniowanie UV, alkalia obecne w zaprawach klejowych i mineralnych oraz na typowe warunki atmosferyczne. Tworzywo zachowuje elastyczność w zakresie od około −20°C do +60°C, dzięki czemu kompensuje ruchy podłoża bez pękania. Opakowanie zbiorcze liczy zwykle 34 sztuki, a pełna paleta mieści 5100 sztuk, co ułatwia logistykę na większych inwestycjach.

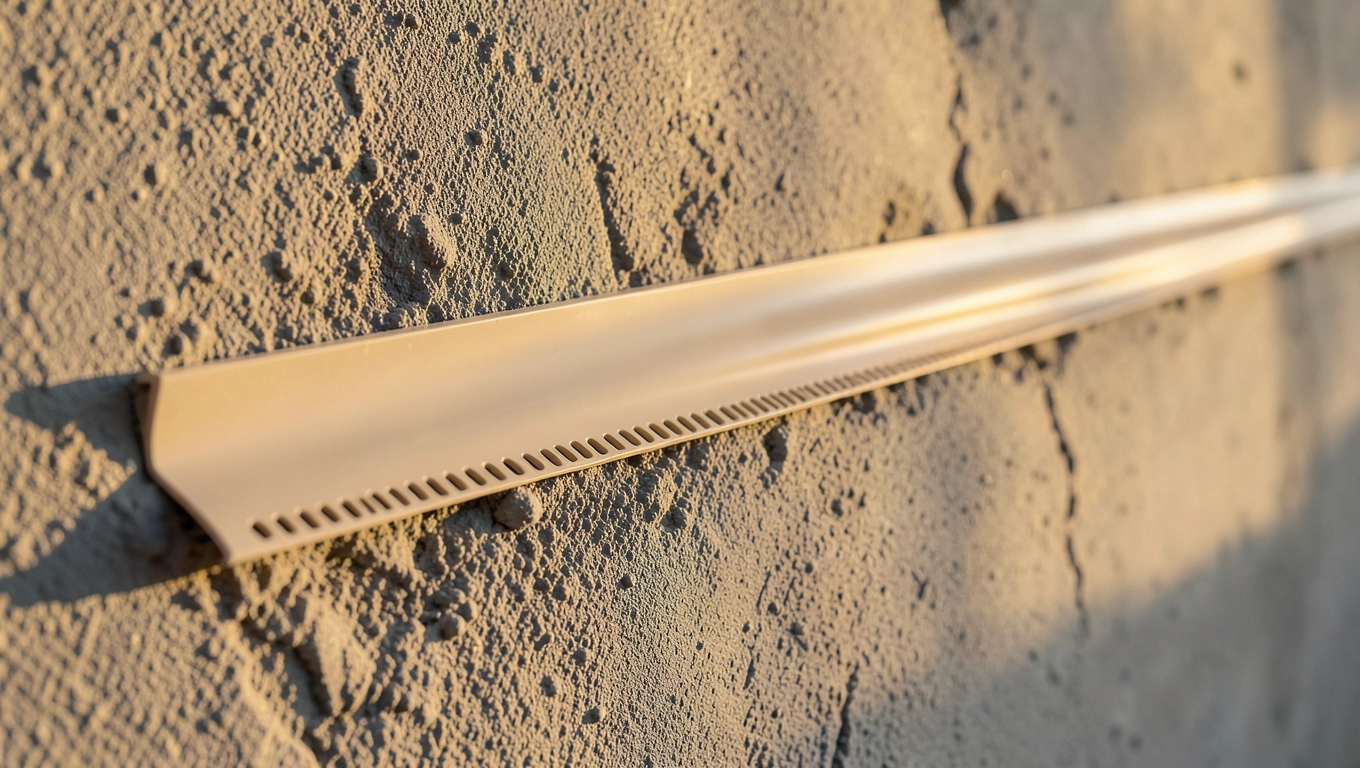

Wewnątrz profilu znajduje się wkładka elastyczna, najczęściej z miękkiego PVC lub EPDM, odpowiedzialna za właściwe przenoszenie naprężeń. Po obu stronach widoczne są perforowane stopki z siatką szklaną, którą wtapia się w warstwę zbrojoną systemu ETICS. Dzięki temu listwa dylatacyjna do tynku nie tylko rozdziela warstwy, ale też tworzy ciągłe zbrojenie elewacji w newralgicznych miejscach.

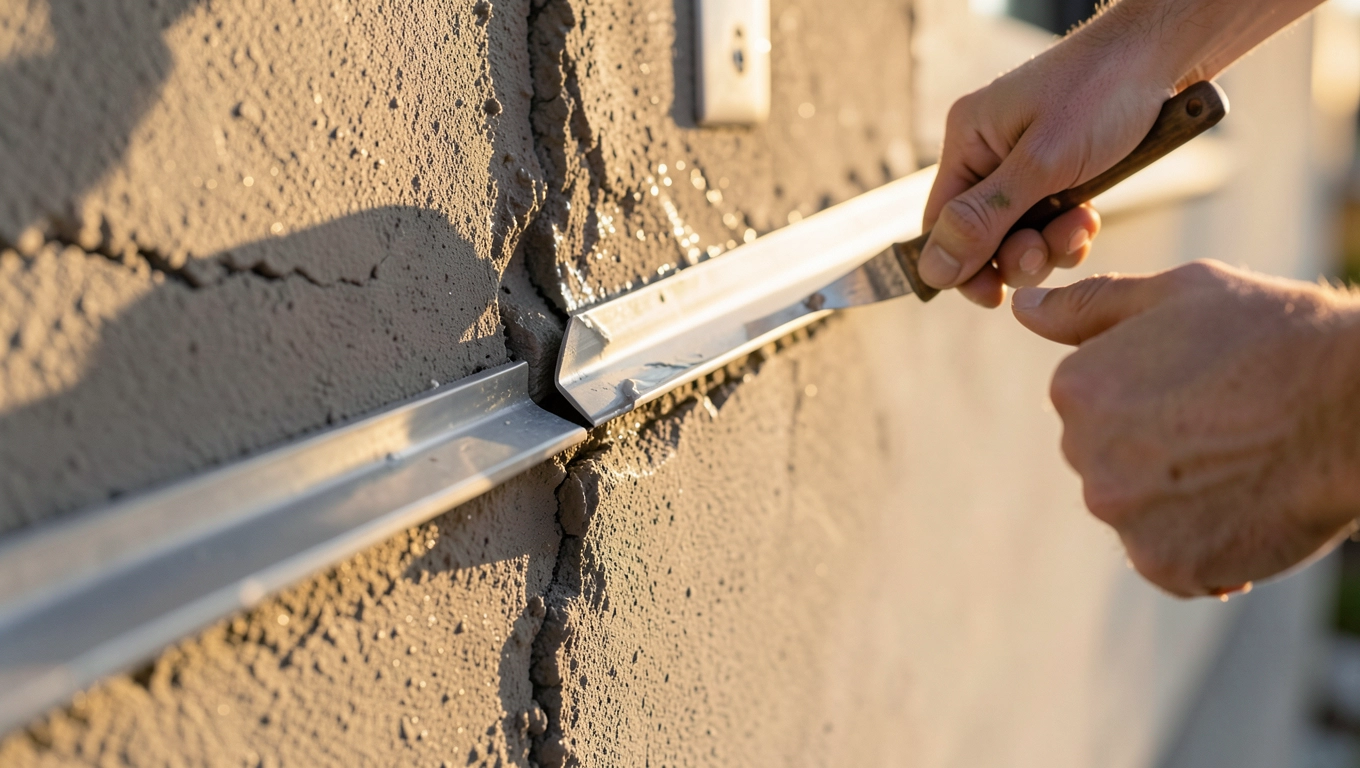

Montaż listwy dylatacyjnej na elewacji krok po kroku

Prace zaczyna się od przygotowania podłoża, które musi być nośne, suche i oczyszczone z luźnych fragmentów. Kurz, resztki farby czy wykwity solne zmniejszają przyczepność kleju, w którym osadza się profil, więc pominięcie tego etapu skutkuje odspajaniem się całego węzła. Warto przetrzeć ścianę szczotką i odpylić, a chłonne powierzchnie zagruntować preparatem głęboko penetrującym.

Następnie wyznacza się przebieg szczeliny dylatacyjnej za pomocą poziomicy i sznura traserskiego. Linia powinna pokrywać się z dylatacją konstrukcyjną budynku lub być kontynuacją szczeliny z płyty styropianowej. Jakiekolwiek przesunięcie profilu względem osi szczeliny powoduje powstawanie rys równoległych do listwy już po pierwszym sezonie grzewczym.

Profil wciska się w świeżą warstwę kleju do zatopienia siatki, dociskając stopki do podłoża i kontrolując pion. Dolna krawędź powinna być lekko cofnięta względem lica przyszłego tynku, żeby masa tynkarska mogła swobodnie wypełnić oba przylistwowe pola. Po wstępnym związaniu kleju wygładza się powierzchnię pacą i pozostawia do wyschnięcia na czas zgodny z kartą techniczną systemu ETICS.

Checklista montażowa na budowie:
- podłoże oczyszczone i zagruntowane
- oś listwy pokrywa się z osią dylatacji konstrukcyjnej
- profil osadzony w warstwie kleju, a nie na styropianie
- siatka zbrojąca wtopiona w system na zakład min. 10 cm
- szczelina dylatacyjna pozostawiona pusta, niewypełniona tynkiem

Ostatnim etapem jest nałożenie tynku wykończeniowego po obu stronach listwy, z zachowaniem dylatacji wypełnionej wyłącznie elastyczną wkładką. Pacę prowadzi się od środka ściany ku profilowi, nigdy odwrotnie, żeby nie wciągać masy tynkarskiej w szczelinę kompensacyjną. Po związaniu tynku widoczna pozostaje jedynie cienka, prosta linia podziału, która pracuje razem z budynkiem.

Listwa dylatacyjna 10 mm czy 15 mm którą wybrać do ETICS

Wybór zależy od spodziewanej wielkości przemieszczeń podłoża i od grubości planowanej warstwy tynku. Profil 10 mm kompensuje ruchy do 5 mm i mieści się w typowej elewacji o grubości wyprawy 1,5-2 mm. Profil 15 mm pochłania przemieszczenia do 8 mm, ale wymaga szerszego pasa tynku po obu stronach, co wpływa na estetykę i zużycie materiału.

Przy domu jednorodzinnym o powierzchni elewacji do 250 m² zwykle wystarcza profil 10 mm, bo przemieszczenia termiczne ścian murowanych z ociepleniem ze styropianu są niewielkie. W obiektach z dylatacjami co 12-15 m, w halach stalowych i na elewacjach wentylowanych z okładziną, lepiej sprawdza się wariant 15 mm. Listwa dylatacyjna do tynku powinna być też szersza tam, gdzie podłoże tworzy kilka różnych materiałów o odmiennym współczynniku rozszerzalności cieplnej.

Kiedy nie stosować PLD 10 mm: w miejscach narażonych na duże ruchy konstrukcyjne (np. przy dylatacjach sejsmicznych), na elewacjach z tynkiem o grubości powyżej 3 mm oraz wszędzie tam, gdzie szczelina konstrukcyjna przekracza 12 mm. W takich sytuacjach konieczny jest profil o większej szerokości lub specjalny profil dylatacyjny do ETICS z wkładem EPDM.

Najczęstsze błędy przy montażu listew dylatacyjnych w tynku

Najpoważniejszym błędem jest wypełnienie szczeliny kompensacyjnej masą tynkarską lub klejem. Tynk sztywny nie ma prawa przenosić ruchów podłoża i po kilku cyklach termicznych pęka wzdłuż całej dylatacji. Rysa wraca potem w postaci ciemnej linii na elewacji, bo brud wciska się w szczelinę i jest nieusuwalny. Dlatego szczelina musi pozostać pusta, a jedynym łącznikiem obu stron pozostaje elastyczna wkładka profilu.

Drugą typową pomyłką jest montaż listwy bez połączenia z siatką zbrojącą. Profile przyklejone wyłącznie do styropianu nie przenoszą naprężeń rozciągających i odspajają się wraz z tynkiem przy pierwszych mrozach. Prawidłowe rozwiązanie wymaga zatopienia siatki szklanej w warstwie zbrojonej na zakład minimum 10 cm po każdej stronie profilu, co mechanicznie wiąże go z całą powierzchnią elewacji.

Na wielu budowach widać też brak ciągłości profilu w narożnikach i przy przejściach między materiałami. Montaż odcinków „na styk" bez pozostawienia szczeliny 2-3 mm na rozszerzalność cieplną PVC powoduje wybrzuszanie się listwy latem i powstawanie rys przy ościeżach okiennych. Ciągłość uzyskuje się przez precyzyjne docinanie profili pod kątem 45° i łączenie ich z zachowaniem luzu dylatacyjnego.

Błędem bywa również stosowanie listwy o zbyt małej szerokości w stosunku do szczeliny konstrukcyjnej. Profil 10 mm na szczelinie 20 mm nie ma prawa przenosić ruchów i zostaje wyrwany z warstwy kleju już po jednym sezonie. Przed zakupem warto zmierzyć rzeczywistą szerokość dylatacji w murze i dobrać profil z zapasem co najmniej 20%.

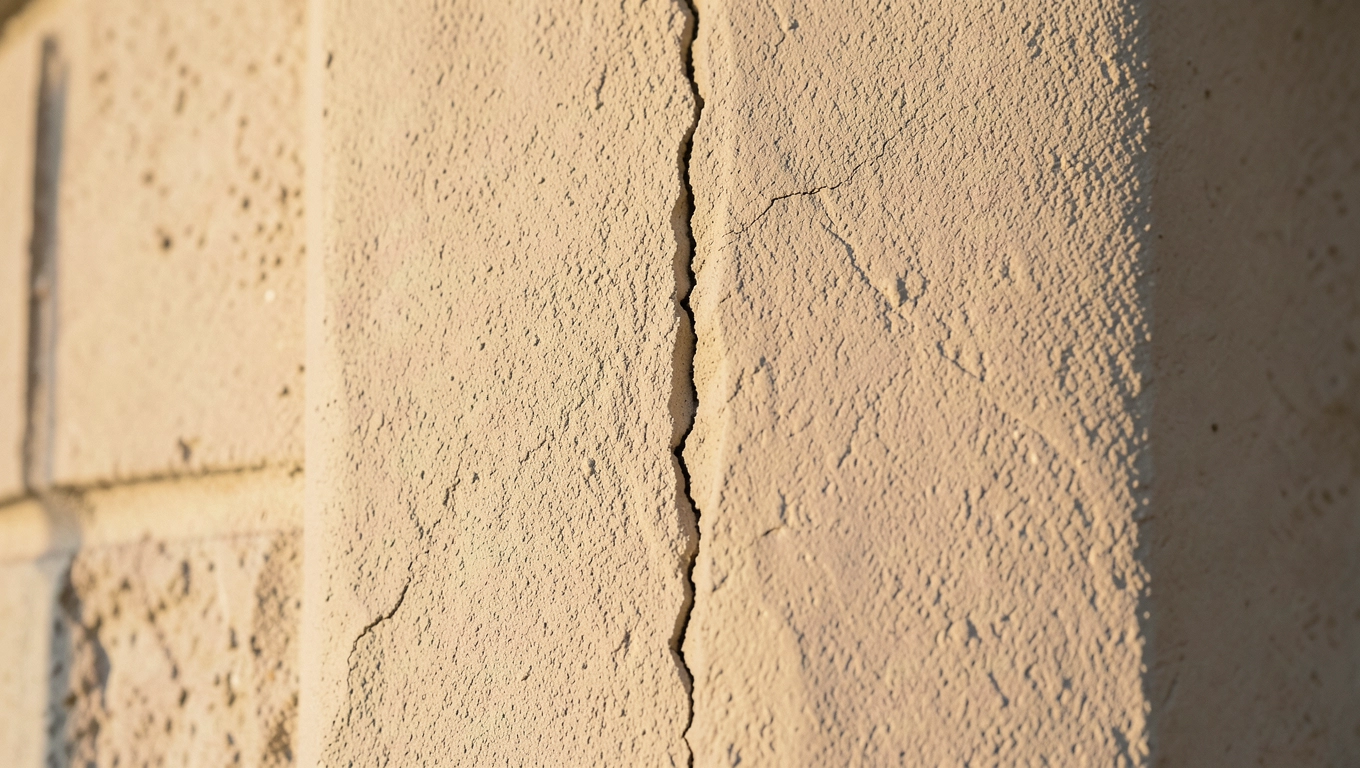

Kiedy dylatacja w tynku jest naprawdę konieczna

Dylatacja elewacyjna jest wymagana przy każdym budynku, którego ściana ma długość przekraczającą 12-15 m w jednym ciągu materiałowym. Normy projektowe, w tym Eurokod 6 i Eurokod 2, zalecają wyznaczanie dylatacji w odstępach zależnych od rodzaju muru, grubości ściany i warunków termicznych. W praktyce oznacza to konieczność stosowania profili co 12 m w murach z betonu komórkowego i co 15 m w murach z cegły ceramicznej pełnej.

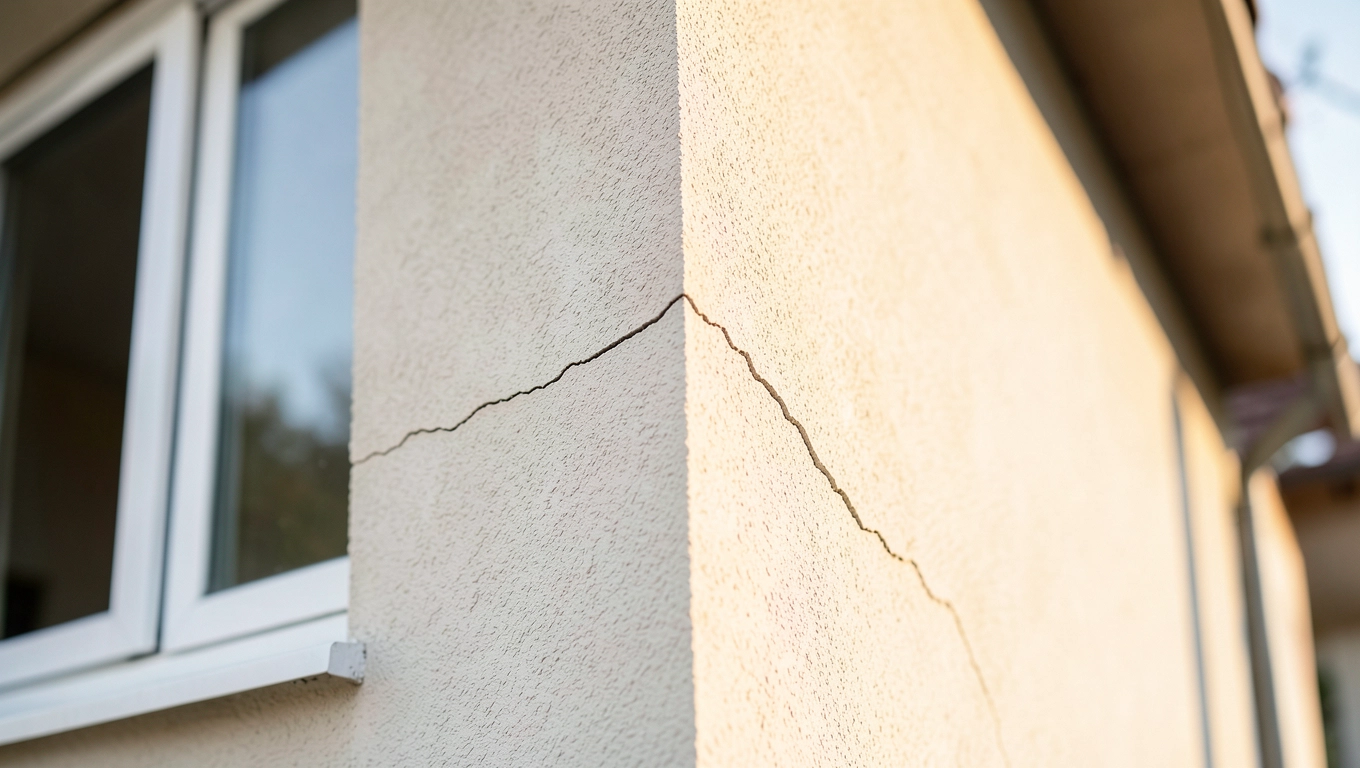

Drugą grupę miejsc stanowią połączenia ścian nośnych z dobudówkami, balkonami, loggiami i tarasami. Różnica temperatur między masywną ścianą a cienką płytą balkonu sięga kilkudziesięciu stopni, a współczynnik rozszerzalności betonu zwykłego i zbrojonego jest odmienny. Bez profilu rysa pojawia się w ciągu 2-3 lat w najsłabszym punkcie styku, czyli najczęściej w narożniku ościeżnicy drzwi balkonowych.

Profile dylatacyjne montuje się też na styku różnych materiałów ściennych: betonu z silikatami, cegły ze styropianem, tynku mineralnego z okładziną kamienną. Każdy z tych materiałów pracuje inaczej pod wpływem wilgoci i temperatury, a listwa dylatacyjna do tynku pełni w tym miejscu rolę amortyzatora. Dotyczy to zwłaszcza narożników budynków o różnej wysokości, gdzie naprężenia kumulują się w jednym punkcie.

Efekt prawidłowego montażu i korzyści biznesowe

Prawidłowo osadzony profil eliminuje rysy i pęknięcia na elewacji, co przekłada się na brak reklamacji przez cały okres eksploatacji. Średni koszt naprawy rys na budynku jednorodzinnym to 3-6 tys. zł, a w przypadku obiektów komercyjnych może sięgać kilkudziesięciu tysięcy. Listwa dylatacyjna do tynku kosztuje ułamek tej kwoty, a jej montaż trwa kilka minut na metr bieżący.

Oprócz ochrony przed rysami profil chroni szczelinę przed wnikaniem wody opadowej, kurzu i mikroorganizmów. Elastyczny wkład odprowadza wilgoć na zewnątrz, dzięki czemu nie dochodzi do zamarzania wody w szczelinie i rozsadzania tynku od środka. Wydłuża to żywotność elewacji o kilka lat i utrzymuje czystość fasady, bo brud nie osiada w pęknięciach.

Na koniec warto pamiętać, że w systemach ETICS obecność profili dylatacyjnych jest jednym z warunków utrzymania gwarancji producenta. Brak listew w newralgicznych miejscach wystarczy, by ubezpieczyciel odmówił wypłaty odszkodowania w razie uszkodzenia ocieplenia. Profil to nie koszt, lecz inwestycja, która zwraca się przy pierwszej reklamacji, pierwszym remoncie elewacji i przy każdej kontroli technicznej budynku.

Skompletuj listwy do swojej inwestycji i zapytaj o wycenę hurtową z dostawą na plac budowy.

Źródła danych i norm: PN-EN 13163 (wyroby ze styropianu EPS), PN-EN 13499 (systemy ETICS), Eurokod 6 (PN-EN 1996-1-1 projektowanie konstrukcji murowych), Eurokod 2 (PN-EN 1992-1-1 projektowanie konstrukcji betonowych), Warunki Techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury), karty techniczne systemów ETICS, dokumentacja producentów profili PVC do tynków, informacje z serwisu etics-info.pl oraz itb.pl.
