Gniazdko w ścianie krok po kroku bez stresu i porażenia

Pył gipsowy osiada na podłodze, wiertarka wyje w dłoni, a w głowie kołacze się myśl: czy dam radę sam, czy lepiej od razu dzwonić po fachowca. Montaż gniazdka elektrycznego w ścianie to jedna z tych czynności, które na filmikach wyglądają banalnie, a w rzeczywistości budzą respekt. Wystarczy jednak opanować kilka zasad, poznać kolorystykę przewodów i zaopatrzyć się w miernik napięcia, żeby z powodzeniem zamontować nowy punkt, wymienić stary lub dołożyć podwójne gniazdo przy biurku. Poniżej znajdziesz konkretny przepis, który przeprowadzi Cię od wyłączenia bezpiecznika aż po pierwszy test próbnikiem, z uwzględnieniem norm, typowych wpadek i różnic między gniazdem podtynkowym, natynkowym oraz hermetycznym.

• Podłączenie gniazdka elektrycznego krok po kroku
• Kolory przewodów w gniazdku L N PE jak je rozpoznać
• Najczęstsze błędy przy montażu gniazdka w ścianie
• Gniazdko podtynkowe natynkowe czy z klapką co wybrać
• Kiedy wezwać elektryka formalności i przepisy
• Checklisty przed i po montażu

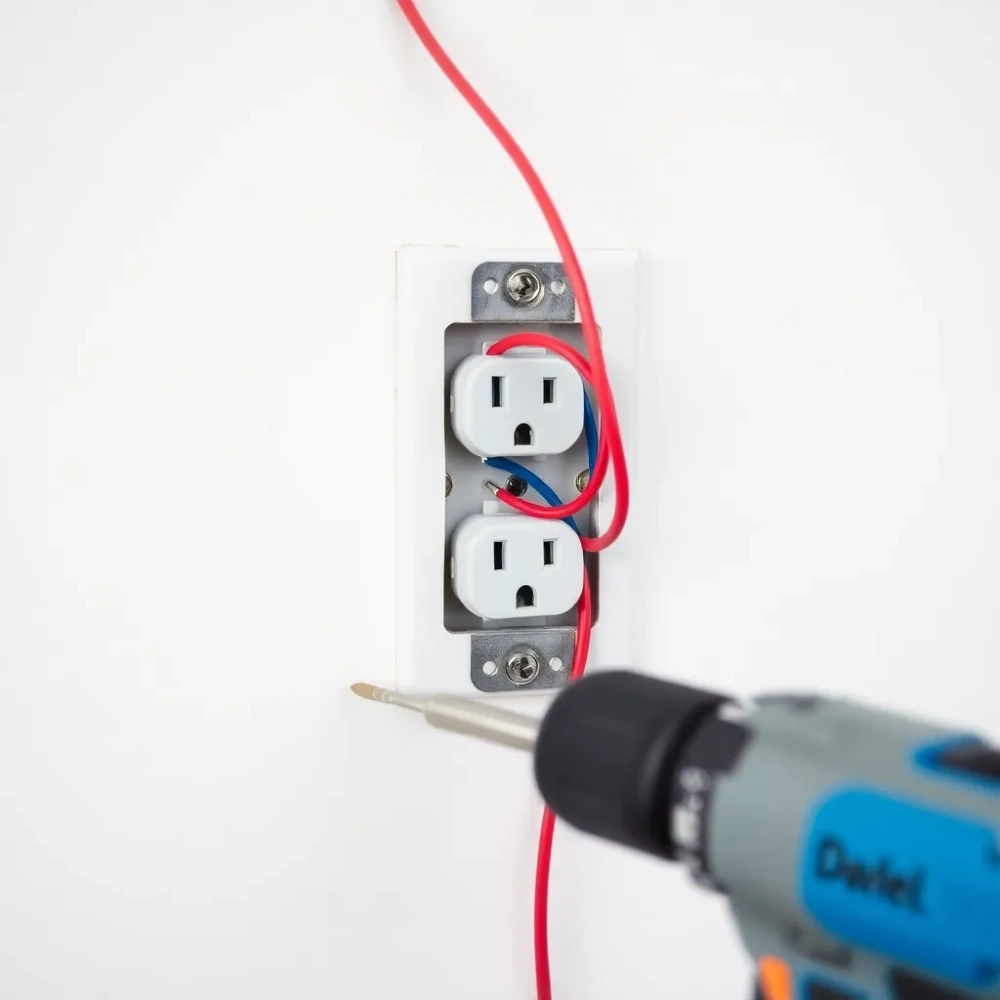

Podłączenie gniazdka elektrycznego krok po kroku

Zanim sięgniesz po śrubokręt, upewnij się, że wiesz, która grupa obwodów zasila dane pomieszczenie. W rozdzielnicy wyłączasz właściwy wyłącznik nadprądowy, a następnie sprawdzasz miernikiem lub próbnikiem, czy napięcie faktycznie zniknęło. Próbnik neonowy kosztuje kilkanaście złotych i sygnalizuje obecność fazy subtelnym świeceniem, natomiast miernik cyfrowy pokaże dokładną wartość w woltach, co eliminuje zgadywanie.

Drugi krok to wyznaczenie trasy kabla oraz wykucie otworu pod puszkę elektroinstalacyjną. Otwornicą do betonu wycinasz okrąg o średnicy 60 mm, a dłutem lub młotkiem nadajesz mu pożądaną głębokość. W ścianie murowanej puszka powinna wchodzić na taką głębokość, aby jej krawędź licowała z tynkiem. Pamiętaj, że zbyt płytkie osadzenie sprawi, że potem gniazdo będzie odstawało, a zbyt głębokie uniemożliwi prawidłowy montaż ramki.

Po osadzeniu puszki wprowadzasz do niej przewody. W nowoczesnych instalacjach najczęściej spotkasz trzy żyły: brązową lub czarną (faza L), niebieską (neutralny N) oraz żółto-zieloną (ochronny PE). Zdarza się jeszcze stary układ oznaczeń, w którym rolę przewodu ochronnego pełnił goły przewód lub żółty. Jeśli trafisz na instalację z czasów PRL, a ściana ma tylko dwa przewody, koniecznie rozważ modernizację obwodu, ponieważ brak PE to realne zagrożenie porażeniem w razie uszkodzenia urządzenia.

Podłączenie przewodów do mechanizmu gniazdka warto zacząć od odizolowania końcówek na długości około 10 mm. Żyły w zaciskach śrubowych dokręcasz momentem wyczuwalnym, ale bez szarpania. W gniazdkach z zaciskami sprężynowymi wystarczy wsunąć odizolowany przewód do otworu, aż poczujesz opór. Kolejność podłączenia nie wpływa na działanie gniazda, ale doświadczeni elektrycy zaczynają od PE, następnie podłączają N i kończą na L. Taki porządek minimalizuje ryzyko przypadkowego dotknięcia fazy w trakcie montażu.

Montaż mechanizmu w puszce to etap, na którym wielu amatorów krzyżuje śrubokręt. Rozstaw otworów w mechanizmie pasuje do standardowych puszek, a śruby mocujące (tzw. pazurki lub łapki) dokręca się na przemian, żeby uniknąć przekoszenia. Ramkę zewnętrzną zakładasz jako ostatni element, po uprzednim wycentrowaniu mechanizmu względem poziomu. Poziomnica lub aplikacja laserowa przyłożona do ramki pozwala wyeliminować krzywiznę, która potem rzuca się w oczy przy meblowaniu.

Przed założeniem klatki ochronnej i płytki czołowej włącz napięcie i sprawdź działanie gniazda. Najpierw próbnikiem dotknij obu bolców: fazowego oraz neutralnego. Brak reakcji po stronie neutralnej przy jednoczesnym sygnale po stronie fazowej potwierdza prawidłowe podłączenie. Następnie włóż wtyczkę lampki nocnej lub prostego odbiornika, na przykład ładowarki do telefonu. Działające napięcie 230 V przy jednoczesnym braku świecenia próbnika na bolcu ochronnym PE świadczy o poprawnym montażu.

Czas i trudność poszczególnych etapów

Wyłączenie napięcia i sprawdzenie miernikiem zajmują dosłownie 2 minuty. Wykucie otworu pod puszkę w betonie to już poważniejsza robota, zwłaszcza przy pierwszym kontakcie z wiertarką udarową. W ścianie z cegły dziurę zrobisz w 5-8 minut, w żelbecie może to potrwać nawet 20 minut, jeśli natrafisz na zbrojenie. Samo podłączenie przewodów i zamontowanie gniazda to zwykle kwadrans na punkt.

Kolory przewodów w gniazdku L N PE jak je rozpoznać

Zanim przykręcisz pierwszy przewód, musisz rozróżnić trzy żyły robocze. Aktualna norma PN-HD 60364 zakłada ścisły podział barw, choć w Polsce wciąż funkcjonują starsze instalacje, w których kolorystyka bywa myląca.

Brązowa lub czarna izolacja oznacza fazę, czyli przewód, na którym względem ziemi panuje napięcie 230 V. To właśnie tego koloru żyły dotykać pod żadnym pozorem przy włączonych bezpiecznikach. Niebieski przewód pełni rolę neutralną, czyli zamyka obwód prądowy razem z fazą. Prąd płynie od źródła przez fazę do odbiornika i wraca do transformatora właśnie przez N, a nie przez uziemienie, jak mylnie zakładają niektórzy amatorzy.

Żółto-zielona żyła jest przewodem ochronnym PE, łączącym metalowe obudowy urządzeń z uziomem budynku. W normalnej pracy nie płynie nią żaden prąd, lecz w razie przebicia izolacji wewnątrz odbiornika natychmiast odprowadza prąd do ziemi, wybijając różnicowonapięciowy bezpiecznik RCD. Brak tego przewodu lub jego pomylenie z neutralnym to najczęstsza przyczyna braku reakcji zabezpieczeń i realnych wypadków porażeniowych w starym budownictwie.

Co oznacza biały przewód w starych instalacjach

W blokach z lat 70. i 80. możesz trafić na przewód biały w czarne paski. Pełnił on funkcję neutralnego, a w niektórych projektach również ochronnego. Brak wyraźnego koloru PE w takiej instalacji oznacza, że obwód nie ma ciągłości uziemienia i wymaga modernizacji przed założeniem nowoczesnego gniazda z bolcem. Pomijanie tego faktu przy remoncie to pozorna oszczędność, która zemści się przy pierwszym przebiciu w pralce czy lodówce.

Najczęstsze błędy przy montażu gniazdka w ścianie

Pomyłka w podłączeniu PE i N to pierwsza klasyka. Niebieski przewód trafia pod zacisk ochronny, a żółto-zielony pod neutralny. Skutek jest taki, że obudowa odbiornika, na przykład metalowa obudowa czajnika, ląduje pod napięciem 230 V bez szansy na wyrzucenie RCD. Dotykasz czajnika suchymi dłońmi, stoisz na mokrej podłodze w łazience i kończysz w szpitalu. Tego typu błąd wynika z bagatelizowania kolorów i zbyt szybkiego dokręcania.

Drugą plagą są luźne zaciski śrubowe. Odkręcenie śrubki o jeden obrót za mało sprawia, że po roku lub dwóch przewód się poluzuje. Efektem jest grzanie się styku, stopienie izolacji, a w drewnianej ścianie pożar. Wystarczy dokręcać śrubokrętem płaskim z końcówką o odpowiedniej szerokości, a przewód ukształtować w tak zwany ślimak zgodnie z kierunkiem obrotu śruby. Dzięki temu żyła owija się wokół trzpienia, a nie wypychana jest na zewnątrz.

Brak sprawdzenia napięcia miernikiem przed dotknięciem przewodów to błąd, który odbiera życie co roku kilku osobom w Polsce. Poleganie na pamięci, że wyłącznik na pewno był wyłączony, to igranie z losem. W starszych rozdzielniach oznaczenia obwodów bywają nietypowe, a dodatkowe połączenia między wyłącznikami zdarzają się nawet w nowszych mieszkaniach. Miernik kosztujący 80-120 zł zwraca się po pierwszym wykryciu prawdziwego zagrożenia.

Kolejny grzech to wiercenie w ścianie bez detektora przewodów i zbrojenia. Koronką wierteł trafiasz w kabel zasilający sąsiednie gniazdo lub wyłączenie światła. Iskra, wyzwolenie zwarcia, brak zasilania w połowie mieszkania i wizyta pogotowia energetycznego. Profesjonalne wykrywacze typu Bosch GMS 120 lub DeWalt DCT410 pokażą położenie kabli w murze co do centymetra. W ścianie betonowej warto wykonać zdjęcie rozmieszczenia przewodów zaraz po ich ułożeniu, ponieważ późniejsze rekonstrukcje tras bywają kosztowne.

Piątym błędem, który widuję w praktyce, jest montowanie gniazda podtynkowego w ścianie kartonowo-gipsowej bez odpowiedniej puszki. Zwykła puszka podtynkowa do betonu nie utrzyma się w GK. W takich sztukowanych ścianach stosuje się puszki z łapkami dociskowymi do płyty, które rozkładają się od wewnątrz i opierają o jej tył. Bez nich mechanizm wypadnie przy pierwszym wyciąganiu wtyczki, razem z kawałkiem kartonu.

Gniazdko podtynkowe natynkowe czy z klapką co wybrać

Rodzaj obudowy dobierasz do miejsca montażu, nie do estetyki. W pomieszczeniach suchych królują gniazda podtynkowe, chowające mechanizm w ścianie i zostawiające na wierzchu jedynie ramkę. W piwnicach, garażach i na strychach lepszym wyborem będzie gniazdo natynkowe, którego puszka wisi na ścianie. W łazienkach, kuchniach i na tarasach wymagana jest klasa szczelności minimum IP44, co oznacza ochronę przed bryzgami wody i drobnymi ciałami stałymi.

Gniazdo podtynkowe pasuje do ścian murowanych i kartonowo-gipsowych, o ile użyjesz właściwej puszki. Koszt samego mechanizmu z ramką zaczyna się od 15 zł w marketach budowlanych, ale modele z zaciskami sprężynowymi i ramką szklaną sięgają 80-120 zł za sztukę. W sypialni czy salonie podtynkowe gniazdo wygląda dyskretnie i nie przeszkadza w ustawianiu mebli pod ścianą.

Gniazdo natynkowe znajdzie zastosowanie wszędzie tam, gdzie prowadzenie instalacji ukrytej w ścianie byłoby nieopłacalne. W garażu z pustakami ceramicznymi, w pomieszczeniu gospodarczym z widocznymi korytkami kablowymi albo w piwnicy, gdzie ściana jest nierówna, montaż natynkowy zajmuje kwadrans. Unikaj go jednak w pokojach dziecięcych: obudowa wystająca ze ściany kusi dotknięciem, a przy okazji może zahaczyć o przesuwaną szafę.

Gniazdo z klapką IP44 to kompromis między estetyką a ochroną przed wilgocią i kurzem. Klapka domyka się automatycznie po wyjęciu wtyczki, chroniąc mechanizm przed zalewaniem i pyłem. Modele bryzgoszczelne sprawdzają się w łazienkach strefy 3, w kuchni nad blatami oraz na tarasach pod zadaszeniem. W pełni hermetyczne obudowy IP54/IP55 montuj na zewnątrz budynku, gdzie deszcz i śnieg padają pod kątem.

Gniazdo podwójne zasada szachownicy

Montaż gniazdka podwójnego wymaga podłączenia dwóch mechanizmów w jednej ramce. Zasada szachownicy polega na tym, że lewy mechanizm dostarcza zasilanie od dołu, prawy od góry, albo odwrotnie, w zależności od tego, skąd przychodzi kabel. Dzięki temu obciążenie rozkłada się równomiernie i unikasz sytuacji, w której jedna para zacisków dźwiga całość poboru. W praktyce stosuje się połączenie mostkowe z krótkich odcinków tego samego przekroju drutu LYc 2,5 mm².

Kiedy wezwać elektryka formalności i przepisy

Polskie przepisy energetyczne pozwalają osobom bez uprawnień SEP wykonywać pewne prace przy własnej instalacji, o ile napięcie nie przekracza 250 V i nie wprowadzają poważniejszych zmian. W praktyce granica jest płynna: wymiana pojedynczego gniazda w mieszkaniu na takie samo jest dopuszczalna, lecz już dołożenie nowego obwodu w rozdzielnicy wymaga osoby z aktualnymi uprawnieniami SEP do 1 kV. Różnicowonapięciowy wyłącznik RCD ochroni Cię dodatkowo, ale jego montaż to też robota dla kwalifikowanego fachowca.

Norma PN-HD 60364 precyzuje zasady instalacji niskonapięciowych, w tym wymagania co do kolorystyki, przekrojów i zabezpieczeń. Obwód gniazd w mieszkaniu powinien być prowadzony przewodem 3x2,5 mm², zabezpieczony wyłącznikiem B16 A lub C16 A, a w łazienkach dodatkowo chroniony wyłącznikiem różnicowoprądowym 30 mA. Przekrój 1,5 mm², tak popularny przy oświetleniu, do gniazdek się nie nadaje, ponieważ typowy pobór odbiorników kuchennych sięga 2-3 kW.

Checklisty przed i po montażu

Checklista przed rozpoczęciem pracy eliminuje zapomnienie o czymś oczywistym. Odznacz każdy punkt, zanim dotkniesz przewodu.

• Wyłącznik nadprądowy w pozycji OFF, zabezpieczony przed przypadkowym włączeniem
• Miernik napięcia sprawdzony na działającym gnieźdku i potwierdzający brak napięcia w punkcie pracy
• Ręce suche, obuwie na gumowej podeszwie, mata izolacyjna w warsztacie
• Narzędzia z izolacją VDE 1000 V (śrubokręty, kombinerki, nożyk do kabli)
• Latarka czołowa, gdy puszka znajduje się w ciemnym zakamarku
• Puszka, mechanizm, ramka pasujące do siebie i do ściany

Checklistę po montażu warto wydrukować i przykleić w rozdzielnicy, bo przyda się przy każdej kontroli. Wygląda następująco:

• Próbnik wykazał napięcie na bolcu fazowym L, brak na neutralnym N i ochronnym PE w stanie bez obciążenia
• Wtyczka odbiornika (np. lampki) wchodzi z lekkim oporem, nie wypada sama
• Mechanizm nie rusza się przy wyciąganiu wtyczki, ramka licuje z tynkiem
• RCD wyzwala po naciśnięciu przycisku TEST
• Brak grzania, iskrzenia, zapachu spalenizny po 15 minutach pracy pod obciążeniem

FAQ krótkie odpowiedzi na trzy najczęstsze pytania

Czy można samodzielnie wymienić gniazdko? Wymiana pojedynczego mechanizmu na identyczny jest dopuszczalna bez uprawnień SEP, jeśli instalacja ma sprawny przewód ochronny PE. W przypadku braku PE lub wątpliwości co do stanu przewodów lepiej zlecić przegląd uprawnionemu elektrykowi.

Ile kosztuje elektryk za punkt? Stawki w 2024 roku wahają się od 80 do 150 zł za wymianę gniazda z materiałem, a montaż nowego punktu z kuciem i położeniem kabla to 150-350 zł. Różnice zależą od regionu, dostępności trasy kablowej i konieczności bruzdowania.

Co z bolcem w gnieźdku? Bolec to element stykowy gniazda, połączony z przewodem ochronnym PE. Pełni rolę uziemiającą dla metalowych obudów urządzeń klasy I, takich jak pralka czy kuchenka mikrofalowa. Brak bolca lub jego poluzowanie eliminuje zabezpieczenie, dlatego przy wymianie zawsze sprawdzaj, czy sprężynka bolca trzyma się w pozycji wysuniętej.

Montaż gniazdka w ścianie to zadanie, które spokojnie ogarniesz sam, pod warunkiem że pamiętasz o trzech filarach: wyłączonym napięciu potwierdzonym miernikiem, prawidłowej kolejności podłączenia PE-N-L i mechanicznym solidnym dokręceniu zacisków. Zignorowanie któregokolwiek z tych elementów oznacza realne ryzyko porażenia lub pożaru. W razie wątpliwości co do stanu starej instalacji, braku przewodu ochronnego lub konieczności dorobienia obwodu, porozmawiaj z elektrykiem z uprawnieniami SEP. Pamiętaj, że 15 minut pracy z włączonym bezpiecznikiem nie jest warte oszczędności kilkudziesięciu złotych.

Źródła i normy: Norma PN-HD 60364 Instalacje elektryczne niskiego napięcia, Rozporządzenie Ministra Infrastruktury i Budownictwa w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, Polskie Sieci Elektroenergetyczne (PSE) instrukcje ruchowe, portal SEP (sep.com.pl), normy branżowe IEC 60884 dla gniazd wtyczkowych.
