Jak przymocować peszel do ściany karton-gips bez kucia

Dobór uchwytów i klamer do peszla w suchej zabudowie

Sucha zabudowa z płyt gipsowo-kartonowych wymaga innego podejścia niż mur z cegły czy betonu. Cienka płyta o grubości 12,5 mm nie utrzyma tradycyjnego kołka rozporowego, a każde wiercenie osłabia jej strukturę. Dlatego mocowanie peszla w karton gipsie opiera się głównie na uchwytach i klamrach, które współpracują z konstrukcją profili stalowych, a nie z samą płytą.

• Dobór uchwytów i klamer do peszla w suchej zabudowie
• Odstępy mocowania peszla na trasie instalacji
• Najczęstsze błędy przy mocowaniu peszla na ścianie karton gips
• Checklista przed zamknięciem ściany z peszlami

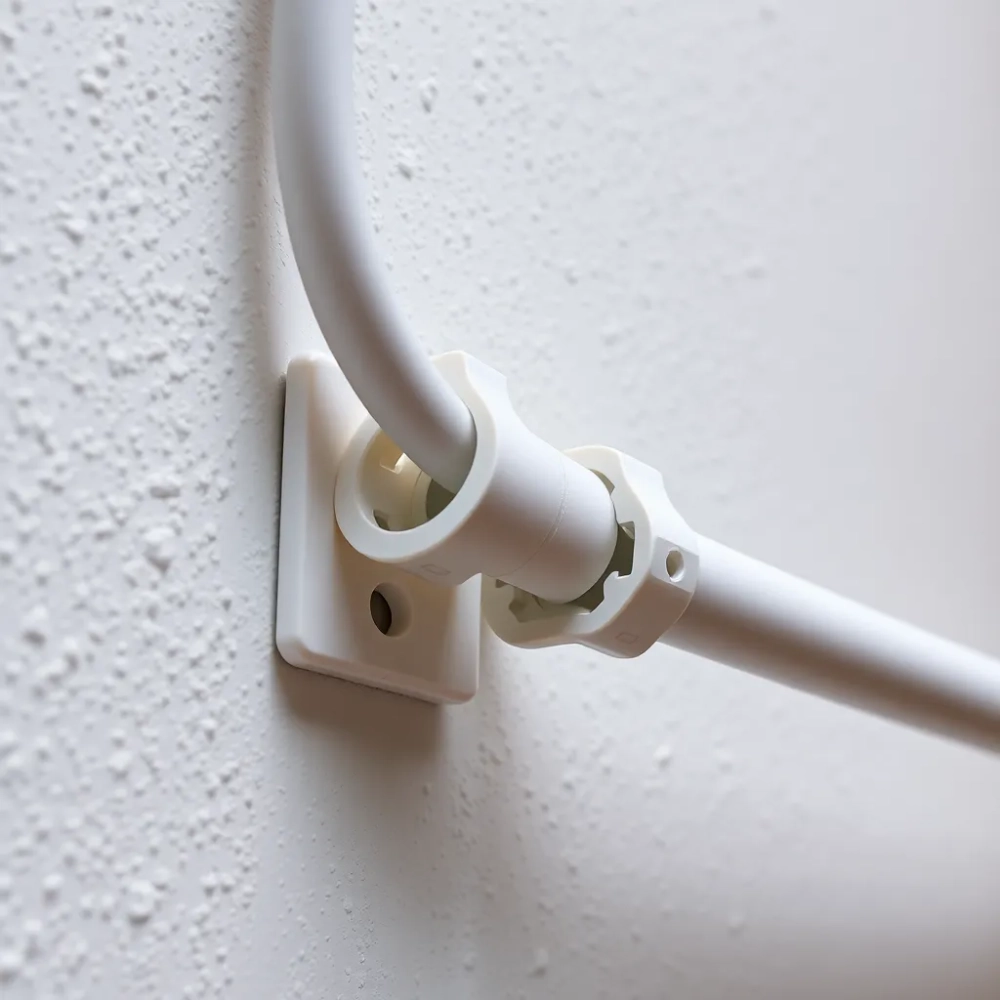

Najczęściej stosowane są klamry plastikowe typu U z wkrętem samogwintującym do metalu o długości 16-25 mm. Wkręt wkręca się bezpośrednio w profil CD 60 lub UD 27, bez wcześniejszego nawiercania. Klamra obejmuje peszel od zewnątrz i przylega do niego sprężyście, a gwint blokuje ją na powierzchni profilu. To rozwiązanie wytrzymuje obciążenie do 3 kg na punkt mocowania.

Alternatywą są uchwyty typu O z zamknięciem zatrzaskowym. Montaż przebiega identycznie, lecz dodatkową zaletą jest możliwość późniejszego zdjęcia peszla bez demontażu uchwytu. Przydaje się to przy wymianie instalacji lub dorabianiu nowego obwodu już po zamknięciu ściany. W praktyce różnica cenowa między klamrą U a uchwytem O wynosi około 0,30-0,80 zł za sztukę, co przy kilkudziesięciu punktach mocowania na typowe mieszkanie daje różnicę rzędu 20-50 zł.

W miejscach, gdzie trasa peszla przebiega między profilami i nie ma możliwości wkręcenia uchwytu w stal, pozostaje montaż do płyty. Stosuje się wtedy wkręty samogwintujące do drewna o długości 25 mm bez kołka, wkręcane bezpośrednio w gips. Wytrzymałość takiego połączenia spada do około 0,5 kg na punkt, więc trasę trzeba prowadzić z mniejszymi odstępami między uchwytami.

Odstępy mocowania peszla na trasie instalacji

Rozstaw uchwytów wpływa nie tylko na estetykę, ale przede wszystkim na bezpieczeństwo i trwałość instalacji. Zbyt rzadkie mocowanie powoduje, że peszel ugina się pod własnym ciężarem i ciężarem kabli, a w miejscach przegięć powstają naprężenia, które z czasem mogą uszkodzić izolację przewodu.

Zgodnie z normą PN-EN 61386 dotyczącą systemów rur instalacyjnych, peszel musi być mocowany w sposób zapewniający stabilne i nieruchome osadzenie na całej długości trasy. W praktyce oznacza to rozstaw uchwytów co 40-50 cm dla peszli o średnicy do 25 mm oraz co 30-40 cm dla peszli 32-40 mm. Przy puszkach elektroinstalacyjnych stosuje się podwójne klamry po obu stronach, aby zabezpieczyć peszel przed wysunięciem podczas wciągania kabli.

Szczególną uwagę trzeba zwrócić na łuki i zmiany kierunku. Minimalny promień gięcia peszla wynosi sześciokrotność jego średnicy zewnętrznej. Dla peszla 20 mm to 12 cm, dla 32 mm już 19 cm. Przy zbyt ciasnym łuku ścianka rury zaczyna się spłaszczać, a kabel traci możliwość przesuwania się wewnątrz. Jeśli trasa wymaga ostrego skrętu o 90°, lepiej zastosować dwa łuki po 45° niż jeden ostry.

W ścianach działowych z karton gipsu trasę peszla warto prowadzić równolegle do profili CD, nigdy w poprzek pod płytą stropową. Płyta sufitowa ma grubość zaledwie 12,5 mm i przy wadze wypełnionego peszla może ugiąć się o 2-3 mm, co na dłuższą metę prowadzi do pęknięć na styku płyt.

Odstępy od innych instalacji regulują przepisy przeciwpożarowe i ogólnobudowlane. Peszel z przewodami elektrycznymi musi zachować minimum 10 cm od rur wodno-kanalizacyjnych i 15 cm od instalacji gazowej. Te wartości wynikają z konieczności uniknięcia kondensacji na zimnych rurach oraz zagrożenia w przypadku rozszczelnienia instalacji gazowej.

Najczęstsze błędy przy mocowaniu peszla na ścianie karton gips

Pierwszy i najpoważniejszy błąd to rezygnacja z peszla i wciąganie kabli bezpośrednio w przestrzeń między profilami. Przewód YDYp bez osłony mechanicznej narażony jest na przetarcie o ostre krawędzie profili CD, a w razie zwarcia brak peszla oznacza brak ochrony przeciwpożarowej. Norma PN-HD 60364 wymaga stosowania osłon przy prowadzeniu przewodów w ścianach z elementami palnymi, a karton gips klasy A2 również podlega temu wymogowi ze względu na konstrukcję nośną z profili drewnianych lub stalowych z elementami palnymi.

Drugi błąd to zbyt ciasne otwory w profilach. Standardowy otwór w profilu CD 60 ma średnicę 33 mm, co pozwala na przepuszczenie peszla 32 mm. Przy peszlu 40 mm otwór trzeba rozwiercić wiertłem 42 mm, ale wielu wykonawców próbuje przepchnąć rurę na siłę, deformując profil i osłabiając jego nośność. Profil z rozcięciem przenosi o 15-20% mniejsze obciążenie, co na ścianie działowej o wysokości 2,8 m może oznaczać widoczne ugięcia.

Trzeci problem to brak pilota, czyli linki ułatwiającej wciąganie kabli. Peszel bez pilota trzeba wypełniać od razu, co utrudnia korektę trasy i wymaga ciągnięcia kabla przez całą długość. Z pilotem można najpierw zamocować peszel, a kable wciągnąć dopiero po zamontowaniu puszek. Dodatkowo smar poślizgowy zmniejsza tarcie o 40-60%, co ma znaczenie przy długich trasach przekraczających 6-8 m.

Montaż peszla po zamontowaniu płyt to proszenie się o kłopoty. Wykonawca nie widzi trasy, musi ryć rowki w gotowej ścianie albo prowadzić peszel po wierzchu pod listwami. Oba warianty są droższe i mniej estetyczne niż montaż na etapie szkieletu.

Czwarty błąd to brak rezerwy kabla przy puszkach i rozgałęzieniach. Minimalna rezerwa to 15 cm, ale w praktyce warto zostawić 20-25 cm. Zbyt krótki kabel wymaga łączenia, a każde połączenie w puszce to potencjalne miejsce grzania się i korozji. Piąty błąd to brak oznaczenia obwodów markerem na peszlu. Po zamknięciu ściany elektryk widzi tylko kable w puszce, a identyfikacja, który obwód jest który, zajmuje wtedy godziny.

Szósty, często pomijany błąd to brak dokumentacji fotograficznej trasy. Zdjęcie ściany przed zamontowaniem płyt z widocznymi peszlami, puszkami i profilami kosztuje minutę, a oszczędza godziny przy wierceniu półek czy montażu oświetlenia za kilka lat. Siódmy błąd to brak badania ciągłości przewodów przed zamknięciem ściany. Próbnik napięcia i miernik rezystancji izolacji pozwalają wykryć przetarcie kabla o profil jeszcze przed zabudowaniem.

Checklista przed zamknięciem ściany z peszlami

Zanim płyta kartonowo-gipsowa zakryje instalację, warto przejść przez dziesięć punktów kontrolnych. To ostatni moment, w którym poprawki kosztują grosze, a nie setki złotych.

• Test ciągłości przewodów miernikiem rezystancji, wartość powinna wynosić 0 Ω dla żyły ochronnej.
• Rezerwa kabla minimum 15 cm przy każdej puszce, 20-25 cm przy rozgałęzieniach.
• Oznaczenie obwodów markerem na peszlu lub kolorową taśmą izolacyjną.
• Zdjęcia trasy z widocznymi puszkami i profilami, najlepiej z miarką w kadrze.
• Sprawdzenie luzu kabla w puszce, kabel nie może być naciągnięty ani zagięty.
• Kontrola uchwytów, każdy powinien przylegać do peszla bez luzów.
• Brak ostrych łuków, promień gięcia nie mniejszy niż 6× średnica peszla.
• Odstępy od rur minimum 10 cm od wod-kan, 15 cm od gazu.
• Szczelność puszek w karton gipsie, krawędź puszki 60 mm zagłębiona poniżej lica płyty.
• Schemat instalacji na papierze lub w aplikacji z wymiarami ścian.

Ile peszla potrzeba na metr kwadratowy ściany? Dla typowej ściany działowej z 2-3 gniazdkami i 1 punktem oświetleniowym przyjmuje się 1,2-1,5 m peszla na każdy metr kwadratowy powierzchni. Do tego warto doliczyć 10% zapasu na łuki i ewentualne korekty trasy.

Średnice peszli dobiera się do przekroju i liczby kabli. Peszel 20 mm mieści do trzech przewodów YDYp 3×2,5 mm², co wystarcza na obwody oświetleniowe. Peszel 25 mm obsługuje gniazda 230 V z podobnym zapasem. Obwody siłowe, na przykład dla kuchenki elektrycznej czy pieca, wymagają peszla 32-40 mm ze względu na grubsze kable o przekroju 4-10 mm². Sztywność peszla określa oznaczenie: RL (lekki) do 320 N, RS (średni) do 750 N, RK (ciężki) powyżej 750 N obciążenia.

Materiał też ma znaczenie. Peszel sztywny z polipropylenu (PP) sprawdza się na prostych odcinkach, bo trzyma kształt i nie ugina się między uchwytami. Peszel giętki z PVC lepiej prowadzi się w łukach i wokół przeszkód, ale wymaga gęstszego mocowania. W suchej zabudowie najczęściej stosuje się peszel sztywny PP dla tras głównych i giętki PVC dla krótkich odgałęzień do puszek.

Naprawa ściany po błędnie wykonanym montażu też bywa konieczna. Jeśli peszel przebiega zbyt blisko powierzchni płyty i widać wybrzuszenie, trzeba wyciąć fragment ściany i wstawić łatę z nowej płyty. Cięcie wykonuje się piłą otwornicą, krawędzie fazuje się nożykiem, a nowy fragment mocuje się na profilu przyklejonym do wnętrza ściany. Alternatywą jest wzmocnienie łaty paskiem z blachy stalowej przykręconym wkrętami samogwintującymi do krawędzi istniejącej płyty.

Norma PN-EN 61386 dzieli peszle na klasy od 1 do 5 według wytrzymałości na ściskanie i uderzenia. Do suchej zabudowy mieszkalnej wystarcza klasa 2 lub 3, bo peszel nie jest narażony na obciążenia mechaniczne po zamknięciu ściany. W ścianach działowych z możliwością późniejszego montażu mebli wiszących warto wybrać klasę 4, co daje 750 N wytrzymałości.

Oznaczenie kolorami pomaga na etapie eksploatacji. Szary peszel to standard elektryczny, niebieski oznacza obwody sterowania (rolet, oświetlenia smart), czerwony sygnalizuje zasilanie awaryjne lub UPS. Na etapie montażu warto oznaczyć każdy peszel markerem w miejscu widocznym po otwarciu puszki.

Schemat trasy dla typowej ściany o długości 3 m wygląda następująco: punkt startowy przy rozdzielni, peszel 32 mm prowadzony poziomo 80 cm w dół do puszki głównej, dalej peszel 25 mm do trzech puszek gniazdkowych rozmieszczonych co 90 cm, na końcu peszel 20 mm do puszki oświetleniowej przy suficie. Każde rozgałęzienie wymaga dodatkowego uchwytu w odległości 5 cm od puszki.

Źródła danych i norm: PN-EN 61386 (klasyfikacja peszli), PN-HD 60364 (instalacje elektryczne niskiego napięcia), norma DIN 49016 kształtująca wymiary puszek do karton gipsu, Warunki Techniczne jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury). Szczegółowe informacje techniczne: portal SEP, publikacje Polskiego Komitetu Elektrotechnicznego.
