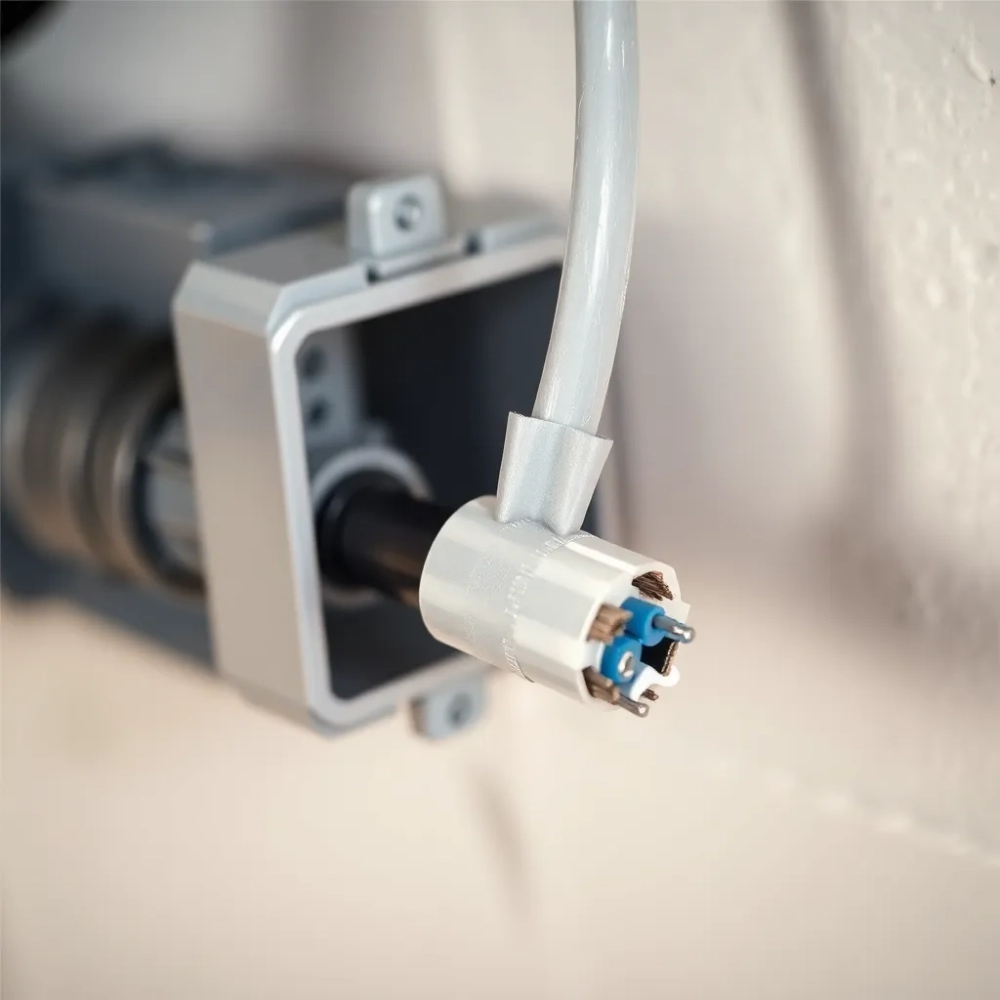

Kabel w ścianie: jak go skutecznie zaizolować po uszkodzeniu
Wiercisz w ścianie, nagle wiertło przechodzi bez oporu, a w domu gasną światła i wyskakuje korkowy bezpiecznik. W tej jednej sekundzie wiesz, że trafiłeś w kabel. Strach, złość na siebie i pytanie: co teraz? Nie musisz od razu kuć całej ściany ani wzywać drogiego fachowca. Czasem wystarczy trzydzieści minut pracy i kilka złączek, żeby przywrócić zasilanie. Gorzej, gdy wybierzesz metodę „na skróty", bo pozornie działająca izolacja potrafi po dwóch latach przepalić tynk od środka.
- Pierwsze pięć minut po przewierceniu kabla w ścianie
- Kiedy wystarczy naprawa częściowa, a kiedy trzeba wymienić cały odcinek
- Złączka WAGO lub mufa termokurczliwa co wybrać do ściany?
- Krok po kroku: naprawa kabla złączką WAGO w tynku
- Pomiar izolacji po naprawie kabla w tynku
- 5 błędów przy izolacji kabla, które grożą pożarem
- Kiedy wezwać elektryka z uprawnieniami SEP
Pierwsze pięć minut po przewierceniu kabla w ścianie
Najpierw wyłącz bezpiecznik obwodu, w którym doszło do uszkodzenia. Nie próbuj od razu sprawdzać, czy to ten właściwy kabel, tylko odcinaj całą listwę zasilającą fragment instalacji. Następnie miernikiem napięcia (lub próbnikiem dwubiegunowym) zweryfikuj brak potencjału na gniazdku lub lampie z tego obwodu. Dopiero po potwierdzeniu zera woltów możesz delikatnie poszerzyć otwór, by zobaczyć, co się stało z przewodem.
Udokumentuj miejsce awarii: zrób zdjęcie telefonem z linijką lub miarką, zapisz orientacyjną głębokość osadzenia kabla. Te informacje przydadzą się nie tylko tobie, ale też elektrykowi, jeśli zdecydujesz się zlecić naprawę. Zanotuj też, czy w ścianie biegnie jeden przewód czy kilka w wiązce. W domach z lat siedemdziesiątych i osiemdziesiątych często spotyka się pęki przewodów poprowadzone bez peszla.
Rodzaj uszkodzenia decyduje o dalszej strategii. Poniższa tabela ułatwia wstępną ocenę sytuacji przed sięgnięciem po narzędzia.
| Typ uszkodzenia | Widoczny objaw | Narzędzie diagnostyczne |
|---|---|---|
| Przecięta jedna żyła | Brak napięcia tylko na jednym obwodzie, reszta działa | Miernik napięcia, próbnik |
| Uszkodzona izolacja zewnętrzna | Widać odsłoniętą miedź, ale prąd płynie | Oględziny, miernik rezystancji izolacji |
| Zwarcie między żyłami | Bezpiecznik wybija natychmiast po załączeniu | Miernik rezystancji izolacji (megaomomierz) |
| Przecięty cały kabel | Cały obwód martwy, brak ciągłości | Miernik ciągłości obwodu |
Uwaga. W instalacjach trójfazowych (400 V) nawet niewielkie uszkodzenie izolacji może oznaczać ryzyko porażenia przy dotyku obudowy urządzenia. Bez doświadczenia pomiarowego nie dotykaj żadnego odsłoniętego przewodu gołą ręką, nawet przy wyłączonym bezpieczniku.
Kiedy wystarczy naprawa częściowa, a kiedy trzeba wymienić cały odcinek
Naprawa częściowa ma sens wyłącznie wtedy, gdy uszkodzeniu uległa jedna żyła w kablu wielodrutowym, a pozostałe przewody są nienaruszone i mają zachowaną ciągłość. W takiej sytuacji odcinamy zniszczony fragment, zakładamy złączkę i przywracamy obwód. Metoda działa przy przewodach o przekroju do 2,5 mm², czyli w typowych obwodach oświetleniowych i gniazdkowych domowych instalacji.
Jeśli kabel został przecięty w połowie, przegrzany od wiertła albo ma widoczne ślady łuku elektrycznego, częściowa naprawa to błąd. Uszkodzona struktura miedzi (nadtopienia, pęknięcia) wraca do stanu sprzed awarii dopiero po wymianie całego odcinka. Próba łączenia zdeformowanej żyły kończy się grzaniem się złączki pod obciążeniem, a w skrajnych przypadkach pożarem warstwy izolacji.
Decyzja w 30 sekund
Jedna żyła uszkodzona, reszta cała → naprawa częściowa. Wszystkie żyły naruszone, ślady przypalenia, brak ciągłości → wymiana odcinka lub montaż puszki instalacyjnej.
Dlaczego to ważne
Miedź po przegrzaniu traci plastyczność. Złączka zaciśnięta na takim drucie nie dociska równomiernie i po kilku miesiącach zaczyna grzać się pod wpływem przepływającego prądu.
Złączka WAGO lub mufa termokurczliwa co wybrać do ściany?
Złączki WAGO serii 221 (lub nowszej 2773) to najszybsze rozwiązanie dla pojedynczych żył. Mają dźwignię zaciskową, nie wymagają lutowania, a ich konstrukcja gwarantuje stały docisk przez cały okres eksploatacji. Wystarczy odizolować żyłę na długości 11 mm, wsunąć do otworu i opuścić dźwignię. Połączenie jest gotowe w kilka sekund, a obciążalność prądowa złączki 221-413 sięga 32 A dla przewodu 4 mm².
Mufa termokurczliwa z klejem sprawdza się przy łączeniu dwóch odcinków kabla w miejscu, gdzie nie da się zamontować puszki instalacyjnej. To zaprasowywane rurki miedziane (oznaczone symbolem CE i klasą ciśnieniową) osłonięte koszulką poliolefinową, która pod wpływem temperatury 110-130°C kurczy się o połowę swojej średnicy, a wewnętrzna warstwa kleju termotopliwego wypełnia wszelkie nierówności. Gotowe mufy tego typu (np. klasy Raychem GPRT) mają stopień ochrony IP67, co pozwala na pracę nawet w wilgotnych przegrodach.
Koszulki termokurczliwe bez kleju działają tylko w suchych przegrodach. W tynku cementowo-wapiennym, który przez lata wciąga wilgoć z muru, klej stanowi barierę dla wody kapilarnej. Bez niego woda powoli penetruje połączenie i po kilku sezonach grzewczych powoduje korozję miedzi.
| Metoda | Skuteczność | Trwałość | Koszt materiału | Trudność | Dostępność |
|---|---|---|---|---|---|
| Złączka WAGO 221 | Wysoka przy suchej ścianie | 30+ lat | 3-6 zł za sztukę | Niska | Sklepy elektryczne, markety budowlane |
| Mufa termokurczliwa z klejem | Bardzo wysoka | 40+ lat | 15-40 zł za komplet | Średnia (wymaga zapalniczki lub opalarki) | Hurtownie elektryczne |
| Puszka instalacyjna + złączka śrubowa | Najwyższa, zgodna z normą | Bez ograniczeń | 8-20 zł (puszka + złączki) | Wymaga kucia ściany | Powszechna |
Kiedy NIE stosować mufy termokurczliwej? Gdy w pobliżu biegną rury z gorącą wodą, a temperatura otoczenia przekracza 60°C. Koszulka poliolefinowa zaczyna wtedy mięknąć i traci docisk. Podobnie w ścianach kartonowo-gipsowych narażonych na wibracje (drzwi przymykające się z trzaskiem) mufa może z czasem pęknąć w miejscu zaciśnięcia. Tam lepsza będzie klasyczna puszka instalacyjna zatopiona w tynku.
Krok po kroku: naprawa kabla złączką WAGO w tynku
Odłącz napięcie i sprawdź miernikiem, czy żyły faktycznie nie są pod potencjałem. To nie formalność, bo w starszych rozdzielnicach oznaczenia obwodów bywają mylące. Następnie odetnij zdeformowane końce przewodu ostrymi szczypcami, odsłaniając czystą miedź. Każde odkształcenie od wiertła trzeba usunąć, inaczej złączka nie zaciśnie równomiernie.
Odizoluj żyły na długości 11 mm dla WAGO 221 lub 13 mm dla mufy. Skręć delikatnie druty wielodrutowe palcami, żeby nie wystawały luźne nitki. Wsuń przewód do złączki do oporu i opuść dźwignię. Powtórz to samo dla każdej żyły osobno. Na koniec nałóż na połączenie koszulkę termokurczliwą albo owiń całość trzema warstwami taśmy izolacyjnej PCV z zakładką 50%.
Zewnętrzną izolację kabla odtwórz taśmą PCV w kolorze zbliżonym do oryginału (czarny dla YDY, szary dla YDYp). Owijaj z lekkim naciągiem, zaczynając 3 cm od miejsca połączenia w stronę nienaruszonej izolacji. Taśma musi zachodzić na siebie, bo tylko wtedy tworzy szczelne połączenie chroniące przed wilgocią.
Wskazówka. Zamiast zwykłej taśmy PCV użyj taśmy samowulkanizującej (np. typu Scotch 23). Pod naciskiem łączy się chemicznie w jednolitą warstwę, której nie da się rozwinąć. Kosztuje kilkanaście złotych za rolkę, a izolacja wytrzymuje próbę czasu w wilgotnych murach.
Pomiar izolacji po naprawie kabla w tynku
Samo załączenie bezpiecznika i sprawdzenie, czy lampa się świeci, to za mało. Mur, w którym znajduje się naprawiony kabel, przez pierwszych kilka tygodni po remoncie bywa mokry. Woda obniża rezystancję izolacji, a to oznacza prądy upływu, które przy braku wyłącznika różnicowoprądowego (RCD) potrafią porazić domownika. Pomiar megaomomierzem eliminuje ryzyko cichej usterki.
Norma PN-HD 60364-6 wymaga, żeby rezystancja izolacji każdego obwodu wynosiła co najmniej 0,5 MΩ przy napięciu probierczym 500 V DC. W praktyce w suchej instalacji wartość ta sięga 200-500 MΩ, a nawet powyżej 1 GΩ. Pomiar poniżej 1 MΩ w suchym tynku oznacza poważny problem i konieczność powtórzenia naprawy.
Pomiar wykonuje się megaomomierzem (np. Sonel MIC-10) podłączonym między żyłę fazową a neutralną oraz każdą żyłę wobec przewodu ochronnego PE. Wynik notujemy w protokole odbioru, który zawiera datę, napięcie probiercze, wartość rezystancji i podpis osoby wykonującej pomiar. Taki dokument jest wymagany przy odbiorze nowej instalacji, a po naprawie awaryjnej stanowi zabezpieczenie w razie kontroli ubezpieczyciela.
Kiedy mierzyć?
Po wyschnięciu tynku (min. 2 tygodnie) i przed załączeniem napięcia w remontowanym obwodzie. Pomiar na mokrym tynku zawyża prądy upływu i daje fałszywie niskie wyniki.
Co jeśli wynik jest niski?
Sprawdź szczelność mufy lub izolacji taśmą. Jeśli wynik poniżej 0,5 MΩ utrzymuje się po tygodniu suszenia, otwórz ścianę i powtórz połączenie.
5 błędów przy izolacji kabla, które grożą pożarem
Po piętnastu latach pracy w zawodzie widziałem, jak jeden źle wykonany punkt potrafił spalić cały dom. Najczęściej wystarczały drobne decyzje podjęte w pośpiechu, żeby w ciągu kilku miesięcy tynk zaczął pachnieć spalenizną. Każdy z poniższych błędów powtarza się regularnie, mimo że rozwiązanie problemu kosztuje kilkanaście złotych i pół godziny pracy.
Błąd 1: Lutowanie żył w ścianie bez mufy. Cyna w miejscu lutowanym ma niższą temperaturę topnienia niż miedź. Pod wpływem ciągłego obciążenia prądowego (czajnik, grzejnik, klimatyzator) luty mięknie, traci kontakt i zaczyna iskrzyć. Norma PN-HD 60364 zabrania ukrywania połączeń lutowanych bez dodatkowej osłony mechanicznej.
Błąd 2: Kostka śrubowa zakryta tynkiem. Klasyczna kostka instalacyjna (np. WG-2) poluzowuje się pod wpływem cykli termicznych. Jeśli nie masz dostępu do dokręcenia śruby, w ciągu roku może powstać punkt grzejny o temperaturze 200°C. Koszulka termokurczliwa nie wystarczy, bo nie eliminuje mechanizmu poluzowania.
Błąd 3: Skręcanie żył i owinięcie taśmą izolacyjną. Skręt ręczny bez zaciskania nie zapewnia stabilnego kontaktu. Opór przejścia rośnie, kabel się grzeje, taśma PCV mięknie i odsłania połączenie. To najczęstsza przyczyna pożarów instalacji w budynkach z wielkiej płyty.
Błąd 4: Mufa skręcana IP68 w niedostępnym miejscu bez oznaczenia. Nawet najlepsza mufa żelowa wymaga okresowej kontroli. Bez śladu na ścianie (np. lokalizator w postaci magnesu lub naklejki) nikt nie odnajdzie punktu połączenia, gdy po 15 latach będzie trzeba je wymienić.
Błąd 5: Brak pomiaru rezystancji izolacji przed załączeniem napięcia. Pozornie działająca instalacja z ukrytą wadą izolacji to tykająca bomba. Pomiar megaomomierzem trwa minutę, a może uchronić przed porażeniem domownika lub pożarem podczas snu.
Kiedy wezwać elektryka z uprawnieniami SEP
Jeśli nie masz uprawnień SEP do eksploatacji lub dozoru urządzeń elektroenergetycznych (a większość domowych majsterkowiczów ich nie ma), prawo energetyczne stawia cię w roli osoby nieuprawnionej. Naprawa kabla w ścianie, nawet prosta, wymaga przynajmniej świadomości pomiarowej, którą daje szkolenie SEP. Bez niej lepiej odciąć zasilanie i poczekać na fachowca.
Koszt wizyty elektryka z naprawą jednego obwodu waha się od 200 do 500 zł w zależności od regionu i zakresu prac. To kwota porównywalna z połową ceny nowego czujnika dymu, ale ubezpieczenie mieszkania może odmówić wypłaty odszkodowania, jeśli pożar wywołała instalacja naprawiana przez osobę bez uprawnień.
Warto też rozważyć wezwanie fachowca, gdy naprawa wymaga kucia ściany na długości większej niż 30 cm, gdy kabel biegnie w strefie wilgotnej (łazienka, kuchnia, pralnia) albo gdy w instalacji pracują już urządzenia dużej mocy (kuchnia indukcyjna, pompa ciepła, klimatyzacja). W takich obwodach margines błędu jest zbyt mały, żeby ryzykować amatorską naprawą.
Schemat decyzyjny jest prosty: masz uprawnienia i miernik, robisz sam; nie masz żadnego z tych dwóch, dzwonisz po elektryka. Kabel w ścianie to nie miejsce na eksperymenty, bo konsekwencje widoczne są dopiero po pożarze lub porażeniu. Pewność, że instalacja działa prawidłowo, kosztuje mniej niż najtańsza naprawa szkód po awarii.
