Jak zlokalizować kable w ścianie?

Czy zdarzyło Ci się kiedyś stanąć przed dylematem, jak sprawdzić, którędy biegną kable w ścianie, gdy potrzebujesz nawiercić otwór, a brak prądu w gniazdku daje się we znaki? Być może zastanawiasz się, czy taka diagnostyka jest w ogóle możliwa do wykonania samodzielnie, czy też lepiej od razu zainwestować w pomoc specjalisty? A może nurtuje Cię, jaki wpływ na bezpieczeństwo domowników ma stan naszych instalacji elektrycznych, zwłaszcza tych ukrytych przed wzrokiem? Jeśli choć jedno z tych pytań rezonuje z Twoimi doświadczeniami, ten artykuł jest dla Ciebie – znajdziesz tu kluczowe informacje, które rozjaśnią Ci tę niełatwą materię.

• Lokalizator kabli: Jak działa?
• Wykrywanie uszkodzonych przewodów elektrycznych
• Identyfikacja przebiegu instalacji
• Namierzanie kabli w starej instalacji
• Znajdowanie przerw w przewodach
• Zlokalizuj kable przed wierceniem
• Testowanie ciągłości przewodów
• Eliminacja przyczyn braku prądu
• Przygotowanie do naprawy kabli
• Q&A: Jak sprawdzić którędy idą kable w ścianie

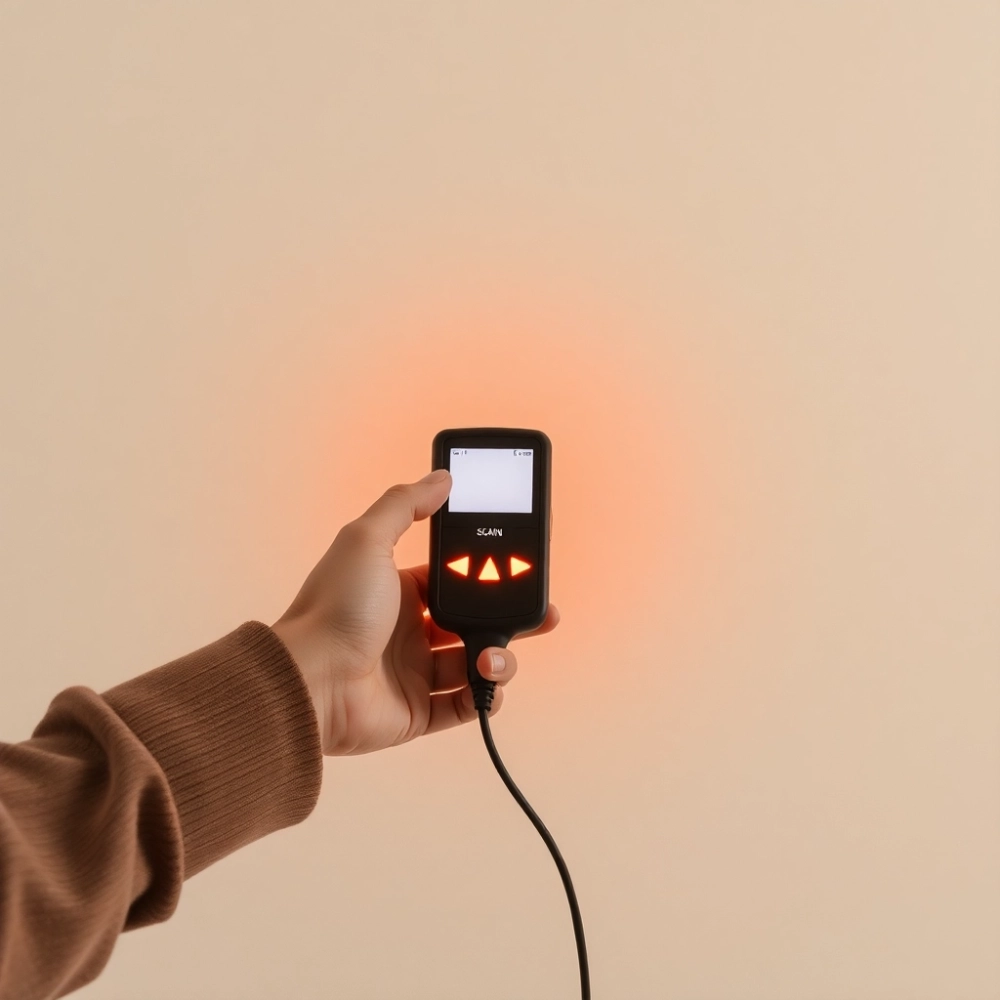

Lokalizator kabli: Jak działa?

Myśląc o lokalizacji kabli w ścianach, pierwszym skojarzeniem często jest jakiś magiczny detektyw z antenką. No cóż, magia w tym niewielka, a za całą operacją kryje się całkiem logiczne zjawisko fizyczne – indukcja elektromagnetyczna. W skrócie, każdy przewodnik, przez który płynie prąd, generuje wokół siebie pole magnetyczne. Lokalizator kabli, zazwyczaj wyposażony w cewkę, który działa jak antena, jest w stanie wykryć to pole.

Kiedy zbliżamy urządzenie do ściany, cewka w zależności od tego, jak blisko jest kabla pod napięciem, będzie generować sygnał. Większość lokalizatorów przekazuje tę informację na wyświetlaczu, który może wskazywać kierunek, a czasem nawet głębokość przybliżonego położenia przewodu. Niektóre modele są na tyle inteligentne, że potrafią odróżnić przewód pod napięciem od tego, który jest "martwy", co jest kluczowe, aby nie szukać duchów w ścianie.

W bardziej zaawansowanych wersjach lokalizatorów znajdziemy również funkcję testowania ciągłości przewodów. Polega to zwykle na podłączeniu nadajnika do jednego końca obwodu, a następnie przeskanowaniu ściany odbiornikiem. Jeśli odbiornik zareaguje, oznacza to, że obwód jest zamknięty. To niezwykle przydatne, gdy chcemy sprawdzić, czy kabel nie został przypadkiem przerwany w jakimś niezidentyfikowanym miejscu.

Samo użytkowanie tych urządzeń jest zazwyczaj intuicyjne. Przykładamy sondę do powierzchni ściany i powoli przesuwamy nią wzdłuż potencjalnego przebiegu instalacji. Sygnał dźwiękowy lub wizualny na wyświetlaczu poinformuje nas, gdy znajdziemy się nad przewodem. Pamiętajmy jednak, że dokładność może się różnić w zależności od modelu i materiału ściany – beton czy cegła mogą stanowić większe wyzwanie niż płyta gipsowo-kartonowa.

Wykrywanie uszkodzonych przewodów elektrycznych

Usterka w przewodzie elektrycznym ukrytym w ścianie może objawiać się na wiele sposobów – od nagłego braku prądu w gniazdku, przez migotanie żarówek, aż po nieprzyjemne trzaski dochodzące ze ściany. Te symptomy zazwyczaj pojawiają się po jakimś incydencie, na przykład po remoncie, wierceniu, czy nawet w wyniku starzenia się instalacji. Kluczowe jest, aby szybko zidentyfikować miejsce uszkodzenia, zanim problem narazi nas na większe koszty lub, co gorsza, stanowi zagrożenie.

Najczęściej do uszkodzeń dochodzi z dwóch powodów: mechanicznego przerwania podczas prac budowlanych lub elektrycznych, lub też poprzez degradację izolacji na skutek upływu czasu, przegrzewania czy wilgoci. W przypadku przerwania mechanicznego, uszkodzenie jest zazwyczaj punktowe. Degradacja izolacji może postępować wolniej, prowadząc do zwarć lub przebić, co może być trudniejsze do zlokalizowania.

Wykrywanie uszkodzeń bez lokalizatora bywa jak szukanie igły w stogu siana. Możemy próbować lokalizować punkty, w których np. bezpiecznik "wywala" natychmiast po włączeniu określonego obwodu, ale to daje tylko ogólne pojęcie o problematycznym obszarze. Lokowanie uszkodzonego kabla wymaga zazwyczaj bardziej precyzyjnych metod, które od razu wskażą nam problematyczny fragment instalacji.

Narzędzia takie jak lokalizatory kabli z funkcją sprawdzania ciągłości lub mierniki rezystancji izolacji są tu nieocenione. Analizując wyniki pomiarów, możemy z dużą dozą pewności wskazać, czy problemem jest przerwanie obwodu, czy może uszkodzenie izolacji, które prowadzi do upływu prądu. Zrozumienie natury usterki jest pierwszym krokiem do jej skutecznego naprawienia.

Identyfikacja przebiegu instalacji

Znajomość dokładnego przebiegu instalacji elektrycznej w domu to podstawa, zwłaszcza gdy planujemy jakiekolwiek prace remontowe, montażowe, czy po prostu chcemy uniknąć nieprzyjemnych niespodzianek. W nowoczesnym budownictwie elektrycy często stosują pewne standardy, jak układanie przewodów pionowo od puszek lub poziomo między nimi, ale w starszych domach panuje wręcz artystyczny nieład, a kable mogą biec w najmniej oczekiwanych kierunkach.

Pierwszym i zarazem najprostszym krokiem, aby zidentyfikować, którędy biegną kable, jest zebranie wszelkich dostępnych informacji. Dokumentacja techniczna budynku, jeśli istnieje, często zawiera schematy instalacji. Warto też dokładnie przyjrzeć się rozmieszczeniu puszek elektrycznych, rozdzielni oraz punktów przyłączeniowych w pomieszczeniach. Często to właśnie one stanowią punkty startowe i końcowe dla poszczególnych obwodów.

Kiedy brakuje dokumentacji, a ściany są gładkie i nie widać przełączników czy gniazdek, sytuacja staje się trudniejsza. Wtedy z pomocą przychodzą nam wspomniane już lokalizatory kabli. Mając taki sprzęt, możemy "przeskanować" różne fragmenty ściany, próbując namierzyć pole magnetyczne generowane przez przewody pod napięciem. To pozwoli nam na stworzenie prowizorycznej mapy ukrytych linii energetycznych.

Należy pamiętać, że identyfikacja przebiegu instalacji nie jest tylko kwestią wygody. Jest to przede wszystkim element bezpieczeństwa. Wiercenie w ścianie, w której biegnie przewód elektryczny, bez wcześniejszego upewnienia się o jego lokalizacji, może prowadzić do porażenia prądem, zwarcia, a nawet pożaru. Dlatego cierpliwość i dokładność w tym procesie są absolutnie kluczowe.

Namierzanie kabli w starej instalacji

Stare instalacje elektryczne to swoiste kapcie dla każdego elektryka. Często brak im dokumentacji, a same przewody bywają wykonane z materiałów, które z biegiem lat straciły swoje pierwotne właściwości, jak na przykład aluminium, które jest bardziej kruche i podatne na uszkodzenia mechaniczne. Namierzanie kabli w takim przypadku to nie tylko diagnostyka, ale też wyzwanie archeologiczne, gdzie próbujemy odkryć, jak myślano o elektryce kilkadziesiąt lat temu.

Pierwszym krokiem w przypadku starych instalacji jest przede wszystkim ocena stanu wizualnego dostępnych elementów: puszek, gniazdek, wyłączników. Jeśli widzimy ślady przetopień, luźne połączenia czy zniszczoną izolację, to sygnał, że cała instalacja może być w kiepskim stanie i wymagać gruntownej modernizacji. W takim kontekście nawet najbardziej precyzyjne lokalizowanie może być tylko tymczasowym rozwiązaniem problemu, który ma głębsze korzenie.

W starszych budynkach kable często układano w tzw. peszlach (smarach) lub bezpośrednio w bruzdach w ścianach, bez dodatkowych osłon. Niekiedy też przebieg instalacji był mniej logiczny, a przewody mogły być układane w sposób mniej przewidywalny, byle tylko "dowieźć prąd" do punktu docelowego. To sprawia, że namierzanie może być utrudnione, ponieważ sygnał z lokalizatora może być zagłuszony przez inne elementy konstrukcyjne lub inne, nieaktywne już przewody.

Jeśli natrafiamy na aluminiowe przewody, warto rozważyć ich wymianę na miedziane, które są bezpieczniejsze i bardziej odporne na uszkodzenia. W międzyczasie, przy użyciu lokalizatora, starajmy się jak najdokładniej określić przebieg tych starszych kabli, szczególnie jeśli planujemy prace remontowe w pobliżu. Ignorowanie potencjalnych problemów ze starą instalacją może być jedną z tych lekcji, które boleśnie przypominają o sobie w najmniej oczekiwanym momencie.

Znajdowanie przerw w przewodach

Czasem problemem nie jest sam przebieg kabla, ale fakt, że ten obiecujący dostarczyć światło i zasilanie po prostu gdzieś się urwał. To frustrujące, gdy nagle przestaje działać całe gniazdko, a nie wiemy, czy to drobne przerwanie, czy może coś poważniejszego. Znajdowanie takich niewidocznych przerw wymaga od nas nieco więcej niż podstawowego skanowania ściany i jest kolejnym zastosowaniem dla lokalizatorów kabli.

Kluczową funkcją, która pomaga w detekcji przerw w przewodach, jest wspomniany wcześniej test ciągłości. Używając profesjonalnych lokalizatorów z nadajnikiem i odbiornikiem, można precyzyjnie określić, czy dany obwód jest kompletny. Nadajnik jest podłączany do jednego końca przewodu (np. w puszce), a następnie odbiornikiem skanujemy ścianę. Jeśli odbiornik przestaje reagować w pewnym miejscu, to znak, że tam właśnie znajduje się koniec naszego "przerwanego" kabla, czyli przerwa.

Taka metoda jest nieoceniona podczas planowania prac remontowych, gdy potrzebujemy wiedzieć, czy dany obwód nadal funkcjonuje, zanim zaczniemy drążyć w ścianie w jego pobliżu. Pozwala to uniknąć sytuacji, w której przypadkowo przerwiemy starą instalację, która mogła być już na granicy wytrzymałości. Dokładne namierzenie przerwy minimalizuje potrzebę kucia ścian i pozwala na bardziej precyzyjne naprawy.

Oczywiście, narzędzia te nie są nieomylne. Jakość sygnału może być różna w zależności od głębokości umieszczenia kabla i materiałów budowlanych. Dlatego zawsze warto powtórzyć pomiar kilkukrotnie i z różnych stron, aby mieć pewność co do lokalizacji przerwy. W przypadku wątpliwości, zawsze pozostaje opcja skorzystania z pomocy doświadczonego elektryka, który dysponuje jeszcze bardziej zaawansowanym sprzętem i wiedzą.

Zlokalizuj kable przed wierceniem

To chyba najbardziej klasyczna sytuacja, która zmusza nas do zastanowienia się, którędy idą kable w ścianie. Planujesz powiesić nowy obraz, zainstalować półkę, czy może zamontować uchwyt do telewizora? Wiertarka już czeka, a myśl o przypadkowym uszkodzeniu instalacji elektrycznej potrafi odebrać całą radość z majsterkowania. Zanim wbijesz pierwszą wiertarkę w mur, warto poświęcić chwilę na zabezpieczenie się przed potencjalnym niebezpieczeństwem.

Najprostszą metodą, aby zlokalizować kable przed wierceniem, jest użycie prostego, podręcznego wykrywacza obecności napięcia. Te małe urządzenia, często dostępne w sklepach z narzędziami lub artykułami elektrycznymi, potrafią wykryć pole elektryczne wokół przewodów pod napięciem. Wystarczy zbliżyć ich końcówkę do ściany i powoli przesuwać po planowanym obszarze wiercenia. Urządzenie zasygnalizuje obecność napięcia, dając nam znać, aby trzymać się z daleka.

Bardziej zaawansowane lokalizatory kabli, o których już wspominaliśmy, oferują jeszcze większą precyzję. Potrafią nie tylko wskazać obecność przewodu, ale również jego przybliżony przebieg, a nawet głębokość. Dzięki temu możemy dokładnie zaplanować miejsce wiercenia, minimalizując ryzyko trafienia na ukryty tor prądowy. Pamiętajmy, że nawet jeśli wydaje nam się, że wiemy, gdzie biegnie kabel, lepiej upewnić się dwukrotnie.

Koszt takiego urządzenia to zazwyczaj od kilkudziesięciu do kilkuset złotych, w zależności od funkcji. Jest to niewielka cena za bezpieczeństwo i spokój ducha. Zdarza się, że kable biegną w ścianach w sposób nieintuicyjny, na przykład poziomo od gniazdka, a nie tylko pionowo do sufitu. Dlatego zawsze, ale to zawsze, wykonajmy taki prosty rekonesans przed wierceniem. Lepiej uchronić się przed uszkodzeniem instalacji i potencjalnym porażeniem, niż później żałować.

Testowanie ciągłości przewodów

Ciągłość przewodów elektrycznych, czyli innymi słowy ich nienaruszona struktura na całej długości, jest absolutnie fundamentalna dla prawidłowego działania instalacji. Gdy pojawia się przerwa, obwód staje się otwarty, a przepływ prądu zostaje przerwany. To coś jak zerwanie nici w naszyjniku – nawet jedno przecięte ogniwo powoduje, że całość przestaje być spójna. Wyobraźmy sobie, że taka przerwa ma miejsce gdzieś w ścianie, z dala od naszego wzroku.

Profesjonalne testowanie ciągłości przewodów to zadanie, w którym często wykorzystuje się wspomniane lokalizatory kabli wyposażone w nadajnik i odbiornik. Nadajnik wysyła sygnał elektryczny wzdłuż przewodu, a odbiornik śledzi ten sygnał. Jeśli sygnał nagle zanika, oznacza to właśnie miejsce przerwy. To, jak szybko będziemy w stanie zlokalizować tę przerwę, zależy od czułości urządzenia oraz od tego, jak dokładnie będziemy je stosować.

Alternatywnym narzędziem do tego celu jest klasyczny miernik uniwersalny (multimetr), który powinien znaleźć się w arsenale każdego majsterkowicza. Używanie go do testowania ciągłości polega na zmierzeniu rezystancji przewodu. W idealnej sytuacji rezystancja powinna być bardzo niska, bliska zeru. Duża lub nieskończona wartość rezystancji wskazuje na przerwę w obwodzie.

Pamiętajmy, że przed przystąpieniem do jakichkolwiek testów związanych z instalacją elektryczną, należy bezwzględnie odłączyć zasilanie w obwodzie, który zamierzamy badać. Bezpieczeństwo przede wszystkim! Dopiero po upewnieniu się, że prąd jest wyłączony, możemy przystąpić do podłączania miernika czy nadajnika lokalizatora. Tylko wtedy mamy pewność, że nasze działania nie narazią nas na niebezpieczeństwo.

Eliminacja przyczyn braku prądu

Brak prądu w gniazdku lub całym pomieszczeniu to jedna z tych sytuacji, które potrafią skutecznie pokrzyżować plany i wzbudzić lekki niepokój. Zanim jednak zaczniemy panikować i wzywać fachowców, warto spróbować samodzielnie dojść do przyczyny problemu, zwłaszcza jeśli mamy podejrzenie dotyczące ukrytych kabli. Pierwszym krokiem jest oczywiście sprawdzenie bezpieczników w rozdzielni – może problem jest prozaiczny i właśnie któryś z nich się wyzwolił.

Jeśli bezpieczniki są w porządku, kolejnym krokiem jest zawężenie obszaru poszukiwań. Czy problem dotyczy tylko jednego gniazdka, kilku gniazdek połączonych wspólnym obwodem, czy może całego domu? Ta informacja jest kluczowa, ponieważ pozwala wyeliminować oczywiste przyczyny, takie jak przepalone urządzenie, które podłączyliśmy do gniazdka, lub awarię samego gniazdka.

Jeśli wiemy, że problem leży w konkretnym obwodzie, a bezpieczniki są sprawne, to właśnie wtedy podejrzewamy uszkodzenie lub przerwę w przewodach ukrytych w ścianie. Lokalizatory kabli stają się naszymi najlepszymi przyjaciółmi w tej sytuacji. Pozwalają one nie tylko namierzyć przebieg kabli, ale także sprawdzić ich ciągłość. Brak ciągłości w kluczowym miejscu może wskazywać na miejsce usterki.

Oprócz uszkodzeń mechanicznych, warto brać pod uwagę również inne, mniej oczywiste przyczyny. W starszych instalacjach izolacja przewodów może ulegać degradacji, co prowadzi do upływu prądu i wyzwalania zabezpieczeń różnicowoprądowych. Lokalizator, który potrafi wykryć takie subtelne anomalie pola elektromagnetycznego, może pomóc w zidentyfikowaniu problematycznego odcinka, nawet jeśli nie doszło do całkowitego przerwania przewodu.

Przygotowanie do naprawy kabli

Kiedy już uda nam się namierzyć uszkodzony kabel – czy to przez przerwanie, zwarcie, czy uszkodzenie izolacji – kluczowe staje się odpowiednie przygotowanie do jego naprawy. Nie jest to zadanie dla osób o słabych nerwach ani też dla tych, którzy nie posiadają podstawowej wiedzy na temat elektryki. Nawet prosta naprawa wymaga precyzji i zachowania wszelkich środków ostrożności, aby zapewnić bezpieczeństwo.

Po pierwsze, upewnijmy się, że prąd w obwodzie, z którym będziemy pracować, jest całkowicie wyłączony na głównym wyłączniku. To absolutny priorytet. Następnie, używając lokalizatora lub innych narzędzi, precyzyjnie oznaczamy miejsce uszkodzenia. Jeśli problem jest związany z wierceniem, musimy być pewni, że naruszamy dokładnie ten odcinek, który wymaga interwencji.

Drugim ważnym aspektem jest przygotowanie narzędzi. Będziemy potrzebować odpowiednich przewodów do ewentualnej wymiany fragmentu, izolacyjnej taśmy, złączek, ściągacza izolacji, śrubokrętów izolowanych oraz, oczywiście, przyrządów pomiarowych, takich jak miernik uniwersalny, aby sprawdzić poprawność naprawy.

Warto też zastanowić się, czy jesteśmy w stanie wykonać taką naprawę samodzielnie. Jeśli uszkodzenie jest rozległe, na samym środku długiego odcinka ściany, lub jeśli mamy do czynienia z przestarzałą instalacją, której nie do końca rozumiemy, znacznie rozsądniejszym rozwiązaniem będzie wezwanie wykwalifikowanego elektryka. Profesjonalista z odpowiednimi uprawnieniami i doświadczeniem zadba o to, aby naprawa była wykonana bezpiecznie i zgodnie z obowiązującymi normami, co pozwoli nam uniknąć potencjalnych problemów w przyszłości.

Q&A: Jak sprawdzić którędy idą kable w ścianie

• Jak mogę wykryć, gdzie biegną kable w ścianie?

  Najlepszą metodą na zlokalizowanie kabli w ścianie jest użycie specjalnego lokalizatora kabli. Urządzenie to wykorzystuje zjawisko indukcji elektromagnetycznej do namierzenia przewodów. Bardziej zaawansowane modele mogą również wykonywać testy ciągłości prądu.

• Jak korzystać z lokalizatora kabli?

  Obsługa lokalizatora kabli jest zazwyczaj bardzo prosta. Wystarczy przyłożyć urządzenie do powierzchni ściany, a następnie odczytać informacje prezentowane na wyświetlaczu.

• Co zrobić, jeśli nie wiem, gdzie mógł nastąpić problem z kablem?

  Jeśli nie masz konkretnych podejrzeń co do miejsca wystąpienia problemu, najlepiej jest sprawdzić wszystkie kable znajdujące się w ścianach. Jest to metoda pozwalająca wyeliminować inne możliwe przyczyny braku prądu.

• Jakie są domowe sposoby na sprawdzenie stanu kabli bez specjalistycznego sprzętu?

  Chociaż specjalistyczny lokalizator jest najskuteczniejszy, w przypadku podejrzenia przerwania kabla, dobrym pierwszym krokiem jest obserwacja, czy brak prądu występuje w konkretnym gniazdku, czy w całym obszarze. Lokalizacja usterki blisko puszki może sugerować możliwość łatwiejszej naprawy, podczas gdy uszkodzenia na długich odcinkach mogą wymagać interwencji elektryka.
