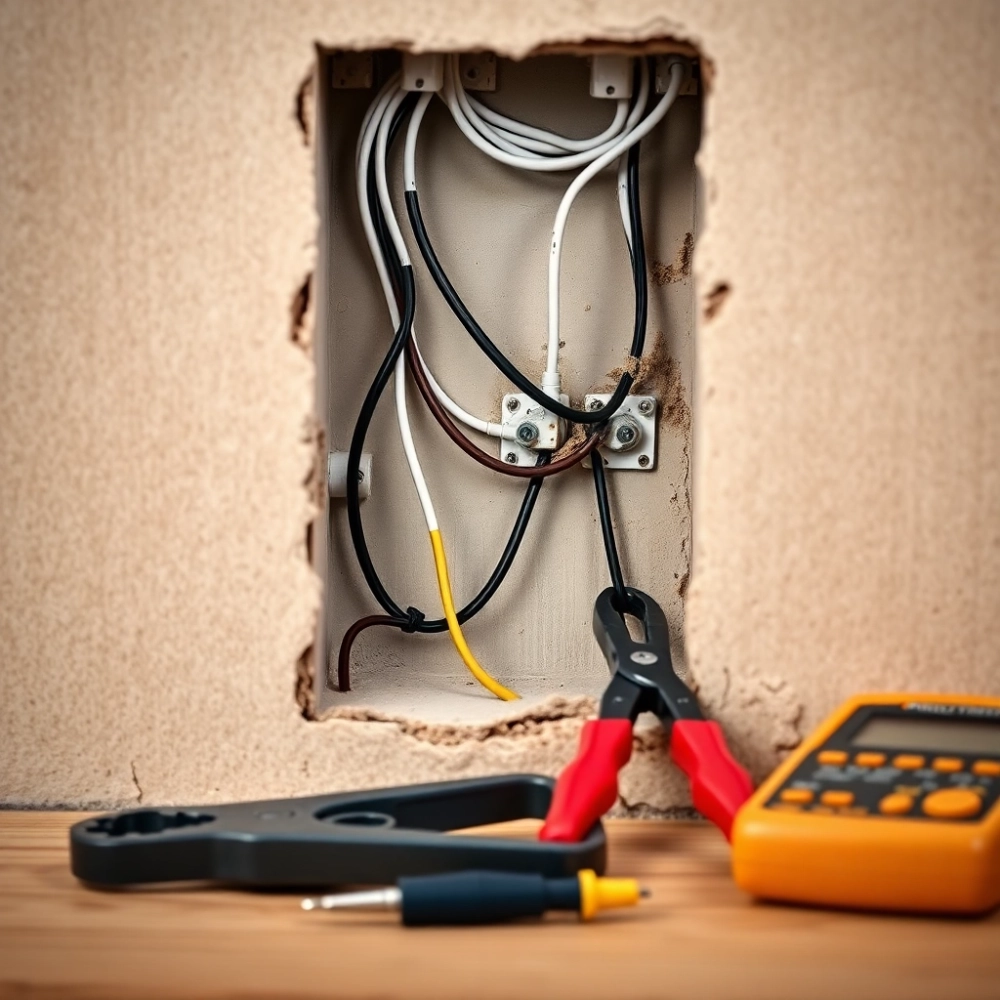

Jak naprawić przerwany kabel w ścianie i uniknąć kosztownego remontu

Wiercisz otwór na obraz, nagle gaśnie światło, a miernik wskazuje brak fazy. Dokładnie tak zaczyna się około 40% domowych awarii uszkodzeniem mechanicznym przewodu ukrytego pod tynkiem. Samo skucię kawałka ściany to dopiero początek; liczy się sposób, w jaki odtworzysz ciągłość obwodu, zabezpieczysz połączenie i udowodnisz miernikiem, że instalacja znów spełnia normę PN-HD 60364. Poniżej znajdziesz pełną ścieżkę: od wykrycia przerwy, przez pięć realnych metod łączenia, aż po sytuacje, w których jedyną rozsądną decyzją pozostaje telefon po elektryka z uprawnieniami SEP.

• Skąd bierze się przerwany kabel w ścianie
• Jak wykryć uszkodzony przewód pod tynkiem bez kucia
• Najlepsze metody łączenia kabli w puszce elektrycznej
• Zapobieganie jak uniknąć następnego uszkodzenia
• Pomiary, które potwierdzają jakość naprawy
• Kiedy wezwać elektryka z uprawnieniami SEP
• Wpływ naprawy instalacji na fotowoltaikę i ładowarki EV

Skąd bierze się przerwany kabel w ścianie

Przyczyny dzielą się na cztery wyraźne grupy, a każda zostawia inny ślad w instalacji. Poznanie źródła usterki pozwala nie tylko naprawić szkodę, ale przede wszystkim uniknąć jej powtórzenia przy kolejnym wierceniu.

Błędy wykonawcze to wciąż najczęstsza kategoria szacunkowo 55% przypadków. Chodzi o prowadzenie kabli pod skosem zamiast ściśle pionowo lub poziomo, a także o zbyt płytkie osadzenie przewodu w bruździe. Warstwa tynku poniżej 2 cm nie chroni kabla przed wiertłem ani przed przypadkowym wbiciem kołka rozporowego. Przewody zbyt blisko powierzchni tynku są też bardziej narażone na pęknięcia przy osiadaniu budynku.

Remontowe „dzikie modernizacje" tworzą drugą grupę, odpowiedzialną za około 20% usterek. Powodem są prowizoryczne przedłużenia obwodów bez puszek, dorabiane gniazdka na krótkim odcinku aluminiowego kabla, wymieniane na miedziany fragment bez zachowania ciągłości przewodu ochronnego PE. Każda taka „łatka" zwiększa ryzyko przerwania, korozji i nagrzewania się styku.

Czynniki związane z budynkiem dają kolejne 15% uszkodzeń naturalne osiadanie murów, wibracje od ruchu drogowego czy przenikanie wilgoci powodują korozję miedzi i degradację izolacji PVC. W budynkach powyżej 30 lat często spotyka się przewody typu DYCu, których izolacja po prostu kruszeje pod wpływem temperatury i tlenu.

Ostatnie 10% to zdarzenia losowe: wiercenie, wbijanie gwoździ, prace ogrodowe. Właśnie dlatego tak ważne jest, by wiedzieć, gdzie biegną kable zanim odpalimy wiertarkę.

Jak wykryć uszkodzony przewód pod tynkiem bez kucia

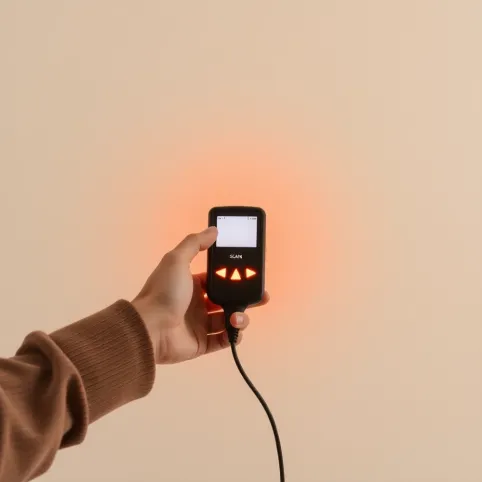

Zanim skuściesz ścianę, warto ograniczyć pole poszukiwań. Detektor przewodów pod napięciem wskaże trasę kabla z dokładnością do kilku milimetrów, o ile obwód jest zasilony. To najszybszy sposób, by zlokalizować przerwę bez niszczenia tynku.

Urządzenie działa na zasadzie wykrywania zmiennego pola elektromagnetycznego wokół przewodu fazowego. Modele z certyfikatem bezpieczeństwa CAT III 600 V są w pełni bezpieczne dla domowej instalacji. Sygnał dźwiękowy lub diodowy prowadzi Cię wzdłuż kabla jak kompas: gdy wskaźnik milknie, a kabel nadal biegnie w ścianie, masz punkt przerwania.

Dokładność wskazań rośnie, gdy obciążysz obwód żarówką o mocy 60-100 W. Płynący prąd wzmacnia pole elektromagnetyczne, dzięki czemu detektor pracuje pewniej, szczególnie w ścianach zbrojonych siatką stalową. Warto też wyłączyć różnicowoprądowe i wykonać pomiar w dwóch kierunkach, by wyeliminować fałszywe odczyty od pobliskich instalacji.

Gdy detektor nie daje jednoznacznej odpowiedzi bo np. obwód jest odłączony pozostaje metoda impedancyjna. Miernik uniwersalny podłączony do obu końców kabla w puszce wskaże rezystancję bliską zeru (obwód sprawny) lub nieskończoność (przerwa). Pomiar wykonujesz przy wyłączonym napięciu i odłączonych odbiornikach, by wyeliminować równoległe połączenia przez uzwojenia transformatorów czy stateczniki LED.

Ostatnia deska ratunku to kamera endoskopowa z sondą 8 mm. Po niewielkim nawiercie otworu 10 mm wprowadzasz elastyczny przewód kamery w szczelinę pod tynkiem. Obraz Full HD przy oświetleniu LED pozwala zobaczyć izolację, pęknięcia i ślady przypaleń. To metoda kosztowniejsza, ale nieinwazyjna, idealna przy drogich okładzinach.

Najlepsze metody łączenia kabli w puszce elektrycznej

Po zlokalizowaniu przerwy przychodzi czas na właściwą naprawę. Pięć metod różni się trwałością, wymaganą klasą złączki oraz ceną wybór zależy od przekroju przewodu, obciążenia obwodu i warunków w ścianie.

Szybkozłączka Wago 221 to obecnie standard domowy. Mechanizm sprężynowy dociska drut miedziany z siłą ok. 30 N, co gwarantuje kontakt gazoszczelny i rezystancję poniżej 5 mΩ na złączkę. Złączka jest przezroczysta od razu widzisz, czy drut wszedł do końca, a dźwignia testowa pozwala ponownie wyciągnąć przewód bez uszkodzenia. W suchej ścianie, przy przekroju do 4 mm², taka złączka spokojnie wytrzyma 30 lat.

Lut z koszulką termokurczliwą daje najwyższą trwałość. Cyna Sn60Pb40 wypełnia przestrzeń między drucikami, tworząc połączenie metaliczne o rezystancji bliskiej rezystancji litego przewodu. Koszulka termokurczliwa z klejem uszczelnia połączenie przed wilgocią. Metoda wymaga wprawy przegrzanie lutu (>300 °C) uszkadza izolację PVC i powoduje kruchość. W instalacjach narażonych na wibracje (np. ściana przy schodach) to jedyna rozsądna opcja.

Mufa termokurczliwa z klejem łączy szybkość montażu z wysoką wytrzymałością. Rurka poliolefinowa skurczy się o 50% po podgrzaniu do 120 °C, a warstwa kleju wytwarza hermetyczną barierę. Mufy są dostępne na napięcia do 1 kV i prądy do 600 A, więc bez problemu obsłużą obwód z piekarnikiem czy klimatyzacją. Warunek: połączenie musi być mechanicznie odciążone, np. przez puszkę lub peszel.

Zacisk śrubowy klasyczne kostki ceramiczne lub z tworzywa wciąż działają, ale wymagają okresowej kontroli. Śruby poluzowane od cykli termicznych potrafią podnieść rezystancję styku i wywołać grzanie. Stosuj je wyłącznie w puszkach dostępnych do rewizji, nigdy w zabudowie stałej.

Skręcanie + taśma izolacyjna to metoda zakazana normą PN-HD 60364. Skręt dwóch drutów miedzianych bez docisku sprężynowego ma rezystancję styku wielokrotnie wyższą niż przewód ciągły. Pod obciążeniem 16 A miejsce to grzeje się do temperatury, w której izolacja PVC mięknie i zapala się. Jeśli w Twojej ścianie ktoś kiedyś zrobił taką „łatkę", warto ją wymienić przy najbliższej okazji.

Krok po kroku: pięć etapów naprawy

1. BHP: wyłącz napięcie, sprawdź miernikiem brak fazy, oznacz obwód tabliczką „Nie załączać".
2. Skucie: wykuć bruzdę o szerokości minimum 5 cm wokół uszkodzenia, by odsłonić min. 10 cm zdrowego kabla z każdej strony.
3. Identyfikacja: zmierz przekrój przewodu (1,5 / 2,5 / 4 mm²), oceń stan izolacji, usuń utlenioną warstwę.
4. Łączenie: dobrana do przekroju złączka, montaż zgodny z instrukcją producenta, kontrola wzrokowa wsunięcia drutu.
5. Pomiar: impedancja pętli zwarcia , ciągłość PE, rezystancja izolacji > 0,5 MΩ, dopiero potem tynkowanie.

Zapobieganie jak uniknąć następnego uszkodzenia

Żadna naprawa nie jest tak opłacalna jak uszkodzenie, które nigdy nie powstało. Trzy proste nawyki eliminują 90% ryzyka trafienia w kabel: mapa instalacji, detektor przed wierceniem oraz peszel ochronny.

Dokumentacja powykonawcza instalacji to polisa na lata. Schemat z naniesionymi trasami, odległościami od narożników i puszkami pozwala precyzyjnie wyznaczyć bezpieczne strefy. W praktyce kable powinny biec co najmniej 10 cm od pionów i poziomów ścian, równolegle do narożników. Przechowuj schemat w formie papierowej i cyfrowej przyda się każdemu kolejnemu wykonawcy.

Detektor przewodów przed każdym wierceniem to nawyk, który zajmuje 30 sekund, a oszczędza wielu godzin szukania przerwy. Modele z automatyczną kalibracją kosztują 80-400 zł i służą latami. Włączają się po przyłożeniu do ściany, sygnalizują obecność kabli, rur i metalu. Ustaw detektor na tryb „pod napięciem" wtedy wskazuje tylko przewody fazowe, eliminując fałszywe alarmy od zbrojeń.

Peszel ochronny to elastyczna rura PVC, w której prowadzisz kabel w ścianie. Średnica wewnętrzna peszla powinna być 1,5 raza większa od średnicy kabla, by umożliwić swobodne wciągnięcie i wymianę. Peszel chroni izolację przed przypadkowym wiertłem, a jeśli kabel zostanie przerwany, można go wymienić bez kucia ściany. Minimalna głębokość montażu peszla to 5 cm pod powierzchnią tynku.

Pomiary, które potwierdzają jakość naprawy

Naprawiony obwód musisz udowodnić miernikiem, nie tylko wzrokiem. Trzy pomiary decydują o dopuszczeniu instalacji do użytku: ciągłość PE, rezystancja izolacji i impedancja pętli zwarcia.

Ciągłość przewodu ochronnego PE mierzysz omomierzem między każdym gniazdem a szyną uziemiającą. Dla instalacji TN-S wartość powinna być niższa niż 0,3 Ω w obwodach do 32 A. Wyższa wartość oznacza, że prąd zwarcia nie popłynie wystarczająco szybko, by wyzwolić zabezpieczenie w razie uszkodzenia obudowa urządzenia może znaleźć się pod napięciem.

Rezystancja izolacji między przewodem fazowym a neutralnym oraz PE powinna przekraczać 0,5 MΩ przy napięciu probierczym 500 V DC. Miernik izolacji (megaomomierz) wymusza przepływ małego prądu stałego i mierzy upływ. Jeśli rezystancja spada poniżej normy, prawdopodobnie uszkodziłeś izolację podczas kucia albo wilgoć dostała się do puszki.

Impedancja pętli zwarcia mierzy całkowitą impedancję obwodu: od transformatora, przez przewód fazowy, do miejsca zwarcia i z powrotem przewodem ochronnym. Wartość poniżej 0,5 Ω gwarantuje, że bezpiecznik 16 A zadziała w czasie krótszym niż 0,4 s, chroniąc ludzi i instalację. Ten sam miernik wykorzystasz do testu różnicowoprądowego prąd wyzwalania RCD 30 mA w czasie poniżej 30 ms.

Kiedy wezwać elektryka z uprawnieniami SEP

Naprawa przerwanego kabla w ścianie to wygodny projekt dla majsterkowicza, ale sytuacji, w których prawo i zdrowy rozsadek nakazują wezwanie fachowca, nie wolno ignorować. Oto lista czerwonych flag.

Jeśli w ścianie biegnie kabel aluminiowy o przekroju 4-10 mm², naprawa wymaga złączki bimetalicznej i pasty kontaktowej. Aluminium mięknie pod dociskiem i płynie, więc złączka miedziana nie utrzyma styku. Dodatkowo warstwa tlenku na aluminium musi być usunięta tuż przed montażem, co wymaga wprawy i odpowiednich narzędzi.

Obwody zasilające kuchnię, łazienkę, pralnię i garaż podlegają odrębnym wymaganiem normy PN-HD 60364. W strefach wilgotnych (0-2 w łazience) instalacja musi spełniać dodatkowe warunki ochrony przeciwporażeniowej, w tym RCD o prądzie różnicowym 30 mA i ograniczniki przepięć. Bez uprawnień SEP nie wystawisz protokołu pomiarowego wymaganego przy sprzedaży nieruchomości.

Instalacje związane z fotowoltaiką, magazynami energii i ładowarkami EV rządzą się dodatkowymi przepisami. DC po stronie paneli nie wyłącza się po odcięciu inwertera, a prądy zwarcia mogą osiągać 600-1000 V. Naprawa w takiej instalacji bez przeszkolenia SEP i środków ochrony indywidualnej to proszenie się o poważny wypadek.

Gdy przerwa znajduje się w ścianie nośnej, w pobliżu komina, w strefie przebiegającej przez strop albo w warstwie izolacji akustycznej, kucie może naruszyć konstrukcję budynku. Elektryk z uprawnieniami zna lokalne przepisy budowlane i dobierze trasę obejścia, by nie osłabić ściany ani nie złamać wymagań przeciwpożarowych.

Kolejna czerwona flaga to brak dokumentacji i jednoczesne ślady wielu „łatek" w puszce. Taka instalacja kwalifikuje się do audytu i prawdopodobnie do wymiany fragmentu obwodu. Elektryk wykona pomiary wszystkich obwodów, wskaże miejsca niezgodne z normą i przygotuje raport stanu instalacji.

Wpływ naprawy instalacji na fotowoltaikę i ładowarki EV

Rozbudowa instalacji o odnawialne źródła energii zmienia wymagania wobec każdego połączenia w ścianie. Współczynnik mocy, harmoniczne i prądy DC w przewodzie ochronnym PE potrafią w ciągu kilku lat rozgrzać słaby styk do temperatury zapłonu izolacji.

Falowniki fotowoltaiczne generują prąd resztkowy DC, który nasyca różnicowoprądowe typu AC. Dlatego w instalacjach z PV stosuje się RCD typu B lub EV. Każda naprawa w takim obwodzie powinna uwzględniać ten fakt standardowa złączka Wago 221 dla AC sprawdzi się, ale pomiary trzeba wykonać przy wyłączonym inwerterze i odłączonych stringach.

Ładowarki EV pobierają 16-32 A przez wiele godzin, generując ciągłe obciążenie termiczne. Połączenie o rezystancji 50 mΩ wydziela wtedy 8 W ciepła na samej złączce. Przy klasie termicznej Wago 221 (T85) to bezpieczne, ale słaby styk śrubowy o rezystancji 200 mΩ potrafi przekroczyć 30 W, co w zabudowanej puszce kończy się koksowaniem izolacji. W obwodach EV stosuj mufy termokurczliwe lub złączki klasy T110.

Naprawa przerwanego kabla w ścianie to projekt, który da się przeprowadzić samodzielnie pod warunkiem, że trzymasz się trzech filarów: normy PN-HD 60364, właściwej metody łączenia i pomiarów potwierdzających skuteczność. Detektor przewodów, szybkozłączka Wago, puszka elektryczna i miernik impedancji pętli zwarcia to minimum wyposażenia. Gdy obwód zasila kuchnię, łazienkę, fotowoltaikę lub ładowarkę EV, oddaj naprawę elektrykowi z uprawnieniami SEP.

Przechowuj schemat instalacji w bezpiecznym miejscu, kalibruj detektor raz w roku i sprawdzaj, czy każda kolejna „łatka" spełnia aktualne normy. Świadomość trasy kabli w ścianie jest dziś tak samo ważna jak plan pomieszczeń oszczędza czas, pieniądze i nerwy przy każdym wierceniu.
