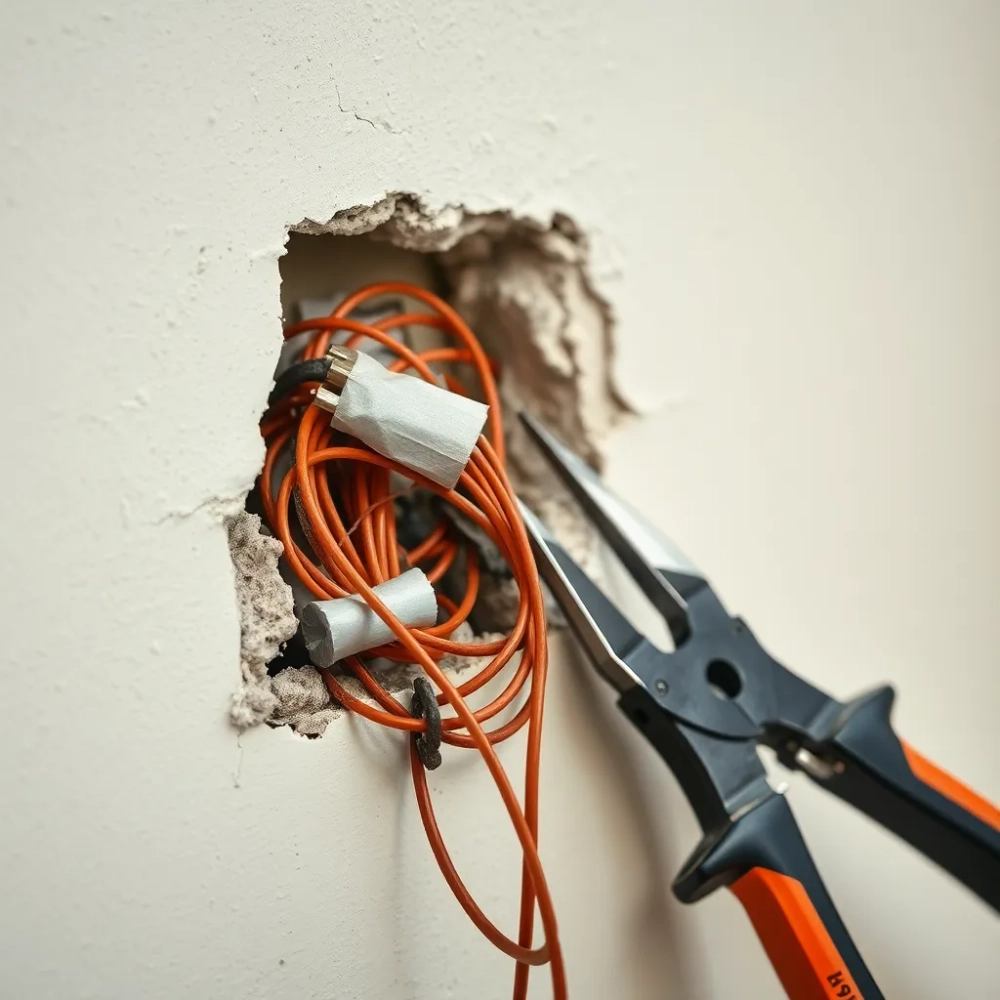

Jak naprawić uszkodzony kabel w ścianie bez kucia

Przebity kabel pod tynkiem potrafi rozłożyć na łopatki nawet doświadczonego majsterkowicza, bo zwykła wiertarka potrafi narobić szkód za kilkaset złotych, a napięcie 230 V w uszkodzonej żyłce nikogo nie ostrzega przed dotykiem. Najgorsze jest to, że miejsce awarii bywa oddalone o metr od widocznego śladu na ścianie, więc szukanie na ślepo kończy się kuciem połowy mieszkania. W tym tekście znajdziesz konkretną ścieżkę: od bezpiecznego wykrycia przerwy, przez technikę naprawy zgodną z normą PN-HD 60364, aż po moment, w którym zdrowy rozsądek podpowiada, by odłożyć śrubokręt i zadzwonić po fachowca z uprawnieniami SEP.

• Jak bezpiecznie zlokalizować przerwany przewód pod tynkiem
• Naprawa kabla w ścianie krok po kroku
• Kiedy warto wezwać elektryka zamiast naprawiać samemu
• Najczęstsze błędy przy naprawie kabli w ścianie

Jak bezpiecznie zlokalizować przerwany przewód pod tynkiem

Pierwszy krok to wyłączenie zabezpieczenia, a nie szukanie przebicia. Prąd znamionowy gniazdka w domu jednorodzinnym to najczęściej 16 A, co przy napięciu 230 V daje moc 3,68 kW na obwodzie. Jedna uszkodzona żyła przewodu YDYp 3x2,5 mm² potrafi w ułamku sekundy rozgrzać się do temperatury topnienia izolacji PVC, czyli około 160 °C, więc każda sekunda pracy pod napięciem to ruletka.

Po odcięciu zasilania na rozdzielni i sprawdzeniu próbnikiem, że w gniazdku naprawdę nie ma fazy, pora wziąć detektor napięcia z certyfikatem CAT III 600 V lub CAT IV 1000 V. Tani próbnik neonówkowy potrafi pokazać napięcie nawet w obwodzie odłączonym od sieci, bo reaguje na ładunki szczątkowe, więc lepiej zainwestować w przyrząd za 80-150 zł, który mierzy prawdziwe V RMS.

Lokalizacja przebicia opiera się na trzech sygnałach: wizualnym, akustycznym i pojemnościowym. Charakterystyczny ślad przypalenia na tynku albo ciemna smuga w miejscu, w którym wiertło weszło za głęboko, to niemal pewna wskazówka. Brak takiego śladu oznacza, że kabel został uszkodzony mechanicznie wcześniej, np. przy montażu listew przypodłogowych, i czekał latami na sprzyjające warunki.

Profesjonalnym narzędziem, które skraca poszukiwania z godzin do kilkunastu minut, jest lokalizator przewodów i generator sygnału. Generator podłącza się do odłączonego od sieci kabla i wprowadza sygnał o częstotliwości około 33 kHz, który przenika przez tynk nawet 5-7 cm grubości. Cewka w odbiorniku reaguje na zmienne pole elektromagniczne, więc trasę da się narysować ołówkiem na ścianie co do centymetra.

W praktyce domowej wystarczy często detektor napięcia AC z trybem NCV (bezkontaktowym) i miernik z funkcją testu ciągłości. Po wyłączeniu napięcia w obwodzie mierzy się rezystancję między żyłami kabla. Wartość poniżej 0,5 Ω na odcinku 10 m świadczy o tym, że kabel jest cały, zaś wynik OL (over limit) lub ponad 1 MΩ oznacza przerwę lub przebicie do izolacji.

Co zrobić przed pierwszym kuciem

Zanim chwycisz za dłuto, zaznacz ołówkiem trasę wszystkich obwodów w pomieszczeniu. Wystarczy rzut oka na ścianę, by przeoczyć sąsiedni kabel zasilający oświetlenie, który biegnie 5 cm od uszkodzonego przewodu. Kucie prostopadle do trasy to najczęstsza przyczyna drugiego przebicia w tym samym miejscu.

Przydatna jest też prosta metoda z radiem AM. Po odłączeniu zasilania do przewodu podłącza się sondę emitującą lekki sygnał, np. iskrę z zapalniczki, choć bezpieczniej użyć generatora sygnału za 120-250 zł. Pole elektromagnetyczne wokół kabla powoduje charakterystyczne trzaski w głośniku, które cichną w miejscu przerwania żyły.

Naprawa kabla w ścianie krok po kroku

Miejsce uszkodzenia trzeba odsłonić na odcinku co najmniej 15 cm w każdą stronę od punktu przerwy, bo izolacja przy przegrzaniu kruszeje i pęka dalej, niż widać gołym okiem. Skuwanie tynku wykonuje się dłutem murarskim o szerokości 10-12 mm, lekkimi uderzeniami młotka, prostopadle do ściany, by nie wbić dłuta głębiej niż 2-3 cm.

Po odsłonięciu kabla odcina się nożem do izolacji odcinek z widocznym przebiciem, zostawiając po obu stronach minimum 5 cm zdrowej izolacji. Żyły w kablu YDYp są oznaczone kolorami: brązowa (faza L), niebieska (neutralny N), żółto-zielona (ochronna PE). Każda z nich musi być połączona oddzielnie, bo skręcanie wszystkich żył razem i zakręcanie taśmą izolacyjną to częsty błąd opisany w raportach Inspekcji Handlowej.

Łączenie żył: termokurczliwe złączki czy zaciskanie?

Najprostszą i najtańszą metodą są koszulki termokurczliwe z lutem, tzw. rurki Heat-Shrink z topnikiem. Kosztują około 2-3 zł za sztukę, a po podgrzaniu zapalniczką lub suszarką w temperaturze 110-130 °C tworzą szczelne, wypełnione cyną połączenie. Mechanizm jest prosty: koszulka kurczy się promieniowo o około 50%, a topnik topi się w temperaturze 138 °C, równomiernie rozkładając cynę na żyłach.

Bardziej trwałe połączenie uzyskuje się przez zaciskanie tulejek miedzianych lub aluminiowych (w zależności od materiału żyły) zaciskarką z trzpieniem o profilu sześciokątnym. Tulejka Cu 2,5 mm² kosztuje około 0,50 zł i po zaciśnięciu siłą około 12 kN gwarantuje rezystancję styku poniżej 0,01 Ω. To ważne, bo każdy 0,1 Ω dodatkowej rezystancji na połączeniu przekłada się na 1,6 W strat cieplnych przy pełnym obciążeniu 16 A.

Izolowanie i zabezpieczenie połączenia

Każde połączenie żyły powinno być pokryte warstwą izolacji o wytrzymałości co najmniej 4 kV, bo tyle wynosi napięcie probiercze izolacji PVC w przewodach instalacyjnych. W praktyce wystarczy dwuwarstwowa koszulka termokurczliwa z klejem, która po obkurczeniu wypełnia wolne przestrzenie żywicą i chroni przed wilgocią z tynku.

Przed zatynkowaniem bruzdy warto sfotografować połączenie i schować zdjęcie w dokumentacji mieszkania. Po kilku latach nikt nie pamięta, którędy biegnie kabel, a taki ślad przyda się przy następnym wierceniu. Zatykając bruzdę, użyj gipsu szpachlowego lub zaprawy cementowej, unikając gładzi akrylowej, która nie wiąże dobrze z wilgotnym tynkiem.

Próba ciągłości i test napięciowy

Po naprawie, jeszcze przed włączeniem korka, mierzy się rezystancję izolacji megaomomierzem przy napięciu 500 V DC. Wynik powyżej 0,5 MΩ (norma PN-HD 60364.6 zakłada minimum 0,5 MΩ dla obwodów SELV i PELV, a dla obwodów do 500 V minimum 0,5 MΩ) potwierdza szczelność izolacji. Miernik za 100-150 zł z funkcją MΩ wystarczy do jednorazowego testu w domu.

Dopiero pozytywny wynik testu izolacji pozwala włączyć napięcie i sprawdzić próbnikiem obecność fazy w gniazdku. Pierwsze włączenie powinno trwać nie dłużej niż 30 sekund, bo ewentualne pomyłki ujawnią się w postaci wybitego korka lub iskrzenia, a nie trwałego uszkodzenia instalacji.

Kiedy warto wezwać elektryka zamiast naprawiać samemu

Samo pojęcie naprawy kabla w ścianie może sugerować, że to czynność prosta, lecz przepisy polskiego prawa budowlanego i normy SEP mówią co innego. Instalacja elektryczna w budynku mieszkalnym musi spełniać wymogi PN-HD 60364, a jej przeglądy i naprawy powinny być wykonywane przez osobę z uprawnieniami SEP grupy 1 w zakresie eksploatacji (E) lub dozoru (D).

Formalnie, samodzielna naprawa kabla w obrębie własnego mieszkania nie jest zakazana, ale ubezpieczyciel odmówi wypłaty odszkodowania za pożar, jeśli protokół z interwencji straży pożarnej wskaże przyczynę elektryczną, a instalacja nie była prowadzona przez elektryka z uprawnieniami. To ciche ryzyko, które ujawnia się w najgorszym momencie.

Realne sygnały ostrzegawcze

Spalony zapach izolacji PVC w okolicy gniazdek, częste wybijanie korków przy włączeniu zwykłego czajnika, ciemniejsze plamy na tynku w miejscu, w którym kabel biegnie pod powierzchnią, każą odłożyć śrubokręt. Te objawy sugerują, że problem dotyczy dłuższego odcinka instalacji albo kilku obwodów naraz, a lokalna naprawa to plaster na głęboką ranę.

Jeśli dom ma instalację aluminiową sprzed 1995 roku, każde łączenie Cu-Al wymaga specjalnych złączek z pastą kontaktową, a sam kabel jest podatny na pęknięcia w miejscach zagięć. Statystyki pożarów mieszkań w Polsce wskazują, że 12-18% z nich zaczyna się od instalacji aluminiowej, która miała ponad 30 lat. To dane z raportów KG PSP za lata 2018-2023.

Drugim przypadkiem jest uszkodzenie kabla w strefie mokrej: łazienka, kuchnia, piwnica, pralnia. Tam obowiązują strefy ochronne 0, 1 i 2 opisane w normie PN-HD 60364.7.701, a każde połączenie musi być wykonane w puszce hermetycznej o klasie co najmniej IP44. Koszt takiej puszki to 8-15 zł, ale wymóg dotyczy też samego dostępu, który w mokrej ścianie musi być trwały przez dekady.

Jak wybrać dobrego fachowca

Elektryk z prawem jazdy i wiertarką to jeszcze nie elektryk z uprawnieniami. Numer SEP można zweryfikować w wyszukiwarce SEP, w książeczce pracownika lub na legitymacji wydanej przez Stowarzyszenie Elektryków Polskich. Dobry fachowiec przedstawia uprawnienia bez pytania, oferuje pomiary po zakończeniu prac i wystawia protokół z wynikami.

Ceny za naprawę kabla w ścianie wahają się od 250 do 600 zł, zależnie od zakresu kucia, długości bruzdy i regionu Polski. W Warszawie, Krakowie i Wrocławiu stawki godzinowe elektryka sięgają 120-150 zł, podczas gdy w mniejszych miastach 70-100 zł. Do tego dochodzi koszt materiałów, zwykle 50-150 zł. Porównanie poniżej:

Po zakończeniu prac profesjonalista wystawia oświadczenie o zgodzie z normą PN-HD 60364, które w razie kontroli ubezpieczyciela lub nadzoru budowlanego stanowi twardy dowód poprawności instalacji.

Najczęstsze błędy przy naprawie kabli w ścianie

Pierwszym grzechem jest skręcanie żył i owijanie taśmą izolacyjną zamiast zaciskania lub lutowania. Połączenie skręcane ma luźne punkty styku, w których rezystancja rośnie po kilku miesiącach skurczu termicznego miedzi. To prosta droga do grzania się styku i pożaru, a mechanizm jest fizyczny: każde złącze o rezystancji 0,5 Ω przy 16 A wydziela 128 W ciepła, co przy braku chłodzenia w ścianie prowadzi do temperatury krytycznej w ciągu kilku minut.

Drugim błędem jest brak testu izolacji przed włączeniem napięcia. Pominięcie pomiaru megaomomierzem może skończyć się przebiciem 230 V na sąsiedni kabel niskonapięciowy, np. domofon, albo na metalową ramę drzwi, jeśli przewody biegną blisko siebie. Skutki bywają opłakane, a wykrycie przyczyny w istniejącej sieci zajmuje elektrykowi kilka godzin.

Materiały, które zawodzą po roku

Koszulki termokurczliwe bez kleju chronią tylko przed dotykiem, nie przed wilgociąą. W ciągu kilku miesięcy woda z tynku penetruje połączenie i powoduje korozję miedzi, która w efekcie kończy się przerwą. Koszt różnicy to 1-2 zł na złączce, a zysk to dekady spokoju.

Tulejki aluminiowe na żyłach miedzianych przyspieszają korozję galwaniczną, bo różnica potencjałów Cu-Al wynosi 0,75 V, co w obecności wilgoci zamienia połączenie w ogniwo galwaniczne. Łączenie Cu-Al wymaga tulejek bimetalicznych z pastą kontaktową za około 3-5 zł, a ich brak to proszenie się o kłopoty.

Kiedy kucie więcej niż trzeba

Nadmierne kucie tynku wokół uszkodzenia to częsta reakcja początkujących. Po odsłonięciu kilkunastu centymetrów kabla widać wyraźnie, gdzie żyła jest zdeformowana, a końce zdrowe nie wymagają demaskowania. Bruzda szersza niż 10 cm na odcinku 30 cm oznacza więcej tynkowania, więcej pyłu i więcej pieniędzy na materiały wykończeniowe.

Pomijanie zabezpieczenia kabla peszelem w miejscu naprawy to trzeci, nieco subtelny błąd. Przewód wyciągnięty z peszla i zatynkowany bezpośrednio traci możliwość wymiany w przyszłości, bo zaprawa wiąże go na stałe. Peszel o średnicy 20 mm kosztuje 2-3 zł za metr i pozwala w ciągu kilku lat wymienić kabel bez kucia.

Brak oznaczeń tras kabli

Ostatnią, ale równie bolesną pomyłką jest zamurowanie kabla bez zdjęcia, szkicu lub przynajmniej oznaczenia trasy flamastrem na ścianie. Za rok czy dwa nikt nie pamięta, że naprawa była w tym miejscu, a wiertło wchodzące 4 cm głębiej niż trzeba powtarza schemat uszkodzenia. Fotografia telefonem i marker na tynku to pięć minut pracy, które ratują setki złotych.

Zaplanuj trasę kabli w mieszkaniu zawsze pionowo lub poziomo, z marginesem 15 cm od narożników i 30 cm od sufitu. Norma PN-HD 60364.5.52 podaje te odległości jako bezpieczne odstępy dla standardowych instalacji 230 V.

Domowa naprawa kabla w ścianie pozostaje realna dla osób z podstawową wiedzą o elektryce i dostępem do miernika, pod warunkiem że instalacja nie jest aluminiowa, a obwód nie leży w strefie mokrej. Bezpieczne wyłączenie napięcia, dokładna lokalizacja przebicia, zaciskanie lub koszulki termokurczliwe zamiast skrętów, pomiar izolacji po naprawie, a na koniec tynkowanie i dokumentacja trasy dają komplet, który wystarczy w większości domowych scenariuszy. Jeśli cokolwiek budzi wątpliwości, odpuszczenie i telefon do elektryka z uprawnieniami SEP to tańsze rozwiązanie niż wymiana mebli po pożarze instalacji.

Źródła danych i norm:
Norma PN-HD 60364 (Instalacje elektryczne niskiego napięcia), Polski Komitet Normalizacyjny, pkn.pl
Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, isap.sejm.gov.pl
Raporty roczne Komendy Głównej Państwowej Straży Pożarnej, kgpsp.gov.pl
Materiały Stowarzyszenia Elektryków Polskich, sep.com.pl
Wytyczne producentów osprzętu elektroinstalacyjnego (klasa izolacji CAT, parametry koszulek termokurczliwych), np. dokumentacja techniczna 3M, ERIFLEX, Weidmüller
