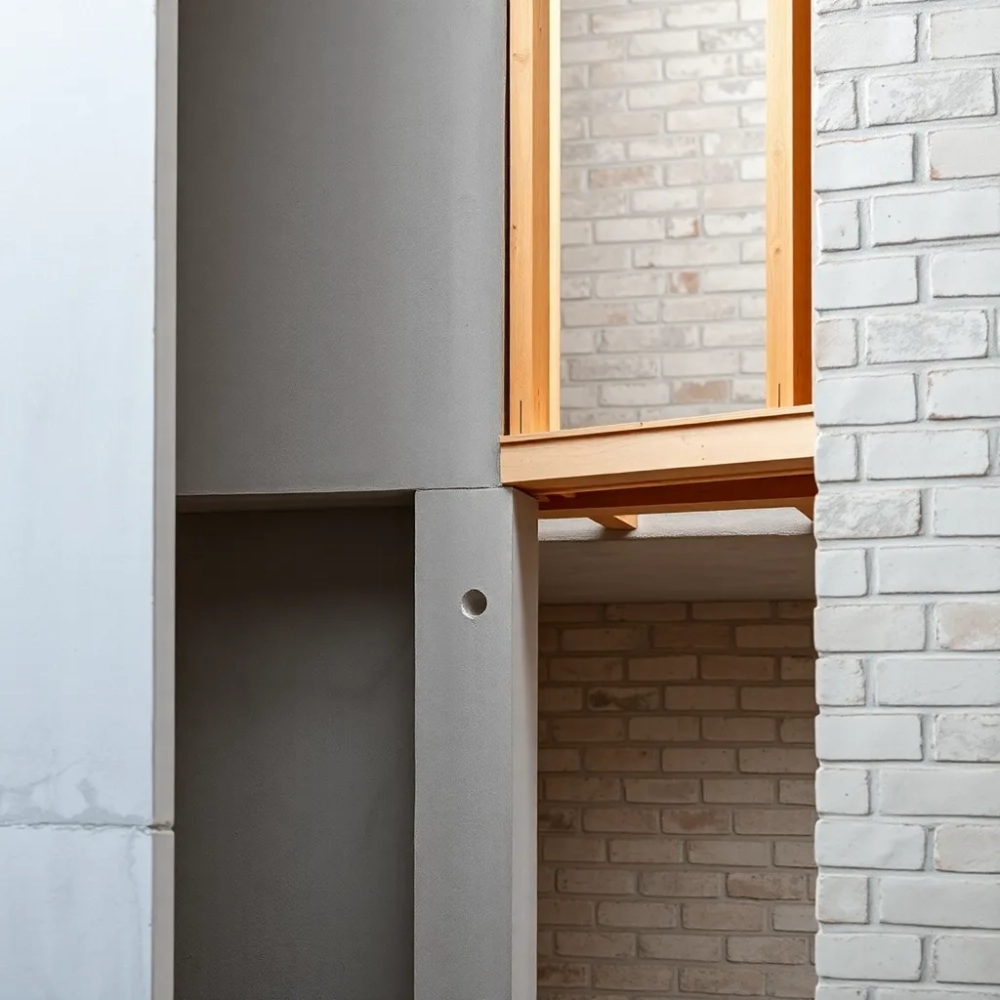

Wiązanie ścian działowych z nośnymi: praktyczne metody

Wiązanie ścian działowych z nośnymi to kluczowy element zapewniający stabilność budynku murowanego. Zrozumiesz, dlaczego wykonuje się je dopiero po stanie surowym otwartym, gdy nośne ściany stoją już solidnie, a dach chroni przed warunkami zewnętrznymi. Poznaj materiały, takie jak bloczki betonowe czy pustaki ceramiczne, idealnie pasujące do tego połączenia. Odkryjesz tradycyjne techniki, jak zazębienie na strzępia czy bruzdy, obok nowoczesnych kotew stalowych i kątowników. Nauczysz się utrzymywać ciągłość wiązania co 3-4 warstwy, co zapobiega pęknięciom i poprawia akustykę.

• Etap wznoszenia ścian działowych do wiązania
• Materiały ścian działowych do wiązania z nośnymi
• Wiązanie na strzępia zazębione w murze
• Wiązanie bruzdami w ścianie nośnej
• Kotwy stalowe do łączenia ścian wewnętrznych
• Kątowniki jako łączniki ścian działowych
• Ciągłość wiązania co 3-4 warstwy muru
• Pytania i odpowiedzi: Wiązanie ścian działowych z nośnymi

Etap wznoszenia ścian działowych do wiązania

Ściany działowe wznosisz po osiągnięciu stanu surowego otwartego, kiedy wszystkie kondygnacje nośne są ukończone, a dach zamontowany. To chroni przed opadami i osiadaniem gruntu, które mogłyby uszkodzić świeży mur. Nośne ściany muszą być w pełni gotowe, bez dobudowywania ich fragmentów pod działowe. Proces zaczyna się od dokładnego pomiaru i oznaczenia linii na podłodze lub stropie. Zapewniasz wtedy pionowość i poziomowanie pierwszej warstwy bloczków lub cegieł.

Krok po kroku przygotowujesz podłoże do wznoszenia. Najpierw usuwasz zabrudzenia i nierówności ze stropu lub podłogi nośnej. Następnie nakładasz warstwę wyrównującą z zaprawy cementowej o grubości 1-2 cm. Oznaczasz osie ścian kredą lub sznurkiem murarskim dla precyzji. Sprawdzasz wilgotność podłoża, by uniknąć słabego połączenia. Używasz poziomicy laserowej do kontroli każdej krawędzi.

• Zmierz odległości między ścianami nośnymi z dokładnością do 1 mm.
• Nakładaj zaprawę pacą, rozprowadzając równomiernie.
• Ustaw pierwszą warstwę bloczków na pełną grubość spoiny, 10-12 mm.
• Kontroluj pion co 50 cm za pomocą poziomicy.
• Wypełnij szczeliny zaprawą, by uniknąć pustek.

Po ułożeniu pierwszej warstwy przechodzisz do wznoszenia kolejnych, zawsze wiążąc z nośnymi. Wysokość ściany działowej nie przekracza zazwyczaj 3 m bez dodatkowych wzmocnień. Monitorujesz odkształcenia nośnych ścian, dostosowując tempo murowania. W warunkach wilgotnych stosujesz hydroizolację na styku z podłożem. To etap, gdzie precyzja decyduje o trwałości całego połączenia.

Zobacz także: Jaka ściana spełnia REI 60 w zabudowie bliźniaczej i szeregowej

Normy budowlane, jak PN-EN 1996-1-1, określają minimalną wysokość nośnych ścian przed startem działowych – co najmniej 2,5 m na kondygnację. Unikasz wznoszenia działówek równolegle z nośnymi, bo różnice w osiadaniu powodują rysy. Dach zapewnia stabilizację termiczną, redukując naprężenia termiczne. W budynkach wielopiętrowych czekasz na pełny utwardzenie zapraw w nośnych murach, ok. 28 dni.

Warunki pogodowe podczas murowania

Temperatura otoczenia powinna wynosić 5-25°C, bez silnego wiatru czy deszczu. Wilgotność powietrza poniżej 80% zapobiega zbyt szybkiemu wysychaniu zaprawy. W upale zraszasz ściany wodą co 2 godziny. Zimą stosujesz zaprawy mrozoodporne z przyspieszaczami wiązania. Te środki gwarantują wytrzymałość na ścinanie powyżej 0,5 MPa.

Materiały ścian działowych do wiązania z nośnymi

Do ścian działowych wybierasz bloczki z betonu komórkowego o gęstości 500-700 kg/m³, pustaki ceramiczne perforowane lub keramzytobetonowe. Te materiały mają identyczną lub podobną strukturę do nośnych, co ułatwia wiązanie. Pełne cegły ceramiczne stosujesz dla lepszej akustyki, redukując hałas o 45-50 dB. Bloczki silikatowe zapewniają akumulację ciepła dzięki wysokiej masie właściwej, ok. 1900 kg/m³. Grubość działówek to zwykle 12-18 cm, cieńsza niż nośne 24-38 cm.

Zobacz także: Jaka ściana spełnia REI 120

Wybór zależy od obciążenia akustycznego i termicznego budynku. W ścianach z betonu komórkowego kotwiczysz co 50 cm, bo materiał jest porowaty. Pustaki ceramiczne zazębiają się naturalnie dzięki perforacji. Keramzytobeton toleruje wilgotność do 15%, idealny w łazienkach. Silikaty wiążesz bruzdami dla precyzji. Zawsze sprawdzasz zgodność z normą PN-B-10431.

• Dopasuj gęstość materiałów do nośnych dla jednolitego osiadania.
• Ciegnij bloczki piłą mechaniczną do wymiarów otworów.
• Używaj zaprawy klasy M5-M10 o przyczepności 0,3 MPa.
• Testuj wilgotność bloczków poniżej 20% przed murowaniem.
• Wypełniaj perforacje zaprawą dla monolityczności.
• Dobierz spoiny poziome 10 mm, pionowe 8-12 mm.

Różnorodność materiałów pozwala na hybrydowe połączenia, np. ceramika z silikatami. W budynkach energooszczędnych beton komórkowy minimalizuje mostki termiczne. Pustaki z wełną mineralną w rdzeniu poprawiają izolację o 30%. Silikaty akumulują ciepło, stabilizując temperaturę wewnętrzną. Te cechy decydują o trwałości wiązania z nośnymi murami.

Normy określają minimalną wytrzymałość na ściskanie: 2,5 MPa dla działówek z betonu komórkowego, 5 MPa dla ceramiki. Unikaj bloczków o wadach powierzchniowych, bo słabną połączenie. Przechowuj materiały pod folią, chroniąc przed nasiąkaniem. To podstawa solidnego muru wewnętrznego.

Wiązanie na strzępia zazębione w murze

Tradycyjne wiązanie na strzępia polega na zazębieniu cegieł lub bloczków działowych z nośnymi poprzez ich częściowe wykuwanie. W murze nośnym co 3 warstwy usuwasz ćwierć cegły, tworząc wcięcia głębokości 12 cm. Działowa ściana wchodzi w te strzępia na zaprawie, tworząc monolit. Metoda ta przenosi siły poziome, zapobiegając odchyleniom. Stosowana w murowaniu ceramicznym i silikatowym od wieków.

Przygotowujesz mur nośny, wykuwając strzępia młotem i dłutem. Głębokość wcięcia równa połowie grubości działówki, szerokość 25 cm. Czyścisz wcięcia z gruzu, zwilżasz wodą. Nakładasz zaprawę cementowo-wapienną M5. Wsuwasz wystające końce cegieł działowych, dociskając. Spoina wypełnia szczeliny, osiągając wytrzymałość 1 MPa po 7 dniach.

• Oznacz miejsca strzęp na rzucie technicznym.
• Wykuj co 60-80 cm w poziomie i pionie.
• Zwilż powierzchnie przed nałożeniem zaprawy.
• Ułóż strzępia na poziomie nośnej warstwy.
• Kontroluj pionowość zestawiaczem murarskim.
• Wypełnij pustki zaprawą ubijając.

Metoda zazębienia zapewnia ciągłość nośną bez metalowych elementów. W bloczkach betonowych strzępia mają kształt litery L, głębokość 15 cm. Redukuje naprężenia ścinające o 40%. Idealna dla ścian prostopadłych do nośnych. W murach z pustaków perforowanych strzępia wsuwa się w otwory.

Norma PN-EN 1996-2 wymaga min. 20% zazębienia powierzchni styku. Unikaj w murach o wysokiej wilgotności, bo zaprawa słabnie. Testuj połączenie uderzeniami młotka – brak luźnych elementów. To proste rozwiązanie dla tradycyjnych budów.

Zalety w murach historycznych

W renowacjach zabytków strzępia odtwarza oryginalną technikę. Przenosi drgania bez rezonansu. Kosztuje najmniej, ok. 5 zł/m². Trwałość powyżej 50 lat bez konserwacji. Łączy się z cegłą klinkierową bez widocznych śladów.

Wiązanie bruzdami w ścianie nośnej

Wiązanie bruzdami polega na wycięciu rowków w ścianie nośnej o głębokości 5-8 cm i szerokości 12 cm. Wsuwasz w nie stalowe pręty lub cegły działowe na zaprawie. Metoda stosowana przy materiałach o niskiej przyczepności, jak keramzytobeton. Zapewnia mechaniczne połączenie, przenosząc siły poziome do 10 kN/m. Precyzyjna alternatywa dla strzępia.

Cieśniesz bruzdy frezarką lub szlifierką kątową z tarczą diamentową. Głębokość nie przekracza 1/3 grubości nośnej ściany. Odkurzasz rowek sprężonym powietrzem. Wypełniasz zaprawą epoksydową lub cementową z włóknami. Wsuwasz kotwę lub bloczek, utwardzasz 24 h. Kontrolujesz poziom laserem.

• Zaznacz bruzdy co 50 cm w pionie.
• Wycinaj pod kątem 90° do powierzchni.
• Zabezpiecz krawędzie taśmą maskującą.
• Nakładaj zaprawę wstrzykiwaczem.
• Dociskaj element na 10 min.
• Usuń nadmiar zaprawy szpachlą.

Bruzdy poprawiają stabilność w ścianach z betonu komórkowego, gdzie zazębienie słabo trzyma. Wytrzymałość na wyrywanie 2,5 kN na kotwę. Stosuj w narożnikach i przy stropach. Redukuje mikropęknięcia o 50%. Idealne dla cienkich działówek 12 cm.

Normy zalecają rozstaw bruzd max 1 m. W wilgotnych warunkach używaj zaprawy hydrofobowej. Metoda hybrydowa łączy bruzdy z kotwami dla ekstremalnych obciążeń. Szybka, 1 h na 10 m².

Porównanie głębokości bruzd

Kotwy stalowe do łączenia ścian wewnętrznych

Kotwy stalowe, ocynkowane na gorąco, łączą ściany działowe z nośnymi mechanicznie. Długość 20-40 cm, przekrój 6x3 mm, wbijane co 50-70 cm. Przenoszą siły ścinające do 15 kN/m. Montaż po wykuciu otworów wiertarką udarową. Wypełniasz epoxy lub cementem. Zapewniają precyzję w nowoczesnym budownictwie.

Wyznaczasz punkty kotwienia na styku ścian. Wiercisz otwory fi 10-12 mm głęb. 15 cm w nośnej. Wkręcasz kotwę hakową lub płaską. Zginasz końcówkę w murze działowym. Ubijasz młotkiem, wypełniasz szczelinę. Po 48 h osiąga pełną nośność.

• Wybierz kotwy zgodne z PN-EN 845-1.
• Oczyszczaj otwory szczotką drucianą.
• Używaj zaprawy o wytrzymałości 10 MPa.
• Rozstaw pionowy 60 cm, poziomy 80 cm.
• Kontroluj prostoliniowość sznurkiem.
• Unikaj kotew blisko krawędzi stropu.

W ścianach z pustaków kotwy przechodzą przez perforacje. Zwiększają sztywność o 60%. Odporne na korozję przez 50 lat. Stosuj w sejsmicznych strefach. Koszt 2-4 zł/szt.

Innowacyjne kotwy z włókna szklanego lżejsze o 30%, bez rdzy. Hybrydowe z gumowymi amortyzatorami tłumią drgania. Norma wymaga testów na wyrywanie. Idealne dla wysokich budynków.

Kątowniki jako łączniki ścian działowych

Kątowniki stalowe, profil L 40x40x4 mm, kotwiczą działówki do nośnych co 1-1,5 m. Mocowane kołkami rozporowymi fi 8 mm. Przenoszą momenty skręcające, stabilizując prostopadłe ściany. Montaż na zaprawie lub kleju poliuretanowym. Trwałe połączenie bez ingerencji w mur nośny.

Przytnij kątownik na długość 50 cm sekatorem. Wierć otwory w nośnej co 20 cm. Wbij kołki, dokręć śruby. Przykręć do działówki kotwami skręcanymi. Wypełnij styki pianką montażową. Po utwardzeniu tynkuj.

• Dopasuj długość do grubości ścian.
• Użyj kątowników z otworami owalnymi.
• Mocuj do stropu dodatkowo przy szczytach.
• Zabezpiecz antykorozyjnie farbą.
• Testuj na luzowanie po 24 h.
• Rozstaw w narożnikach co 40 cm.

Kątowniki redukują odkształcenia różnicowe o 70%. Lekkie, 1,5 kg/m. Stosuj w gipsowych działówkach z murowanymi nośnymi. Norma PN-B-02101 dla akustyki. Szybki montaż, 30 min/m².

Warianty z regulacją kąta dla nieregularnych murów. Połączone z taśmami uszczelniającymi eliminują mostki akustyczne. Wytrzymałość na ścinanie 8 kN. Popularne w blokach wielorodzinnych.

Rozstaw kątowników w zależności od wysokości

Ciągłość wiązania co 3-4 warstwy muru

Ciągłość wiązania wymaga powtarzania połączeń co 3-4 warstwy muru, czyli co 21-28 cm wysokości. Zapobiega to niezależnemu pracowaniu ścian i pęknięciom pionowym. W każdej warstwie zazębiaj 25% cegieł lub wbij kotwę. Norma PN-EN 1996-1-1 nakazuje min. 4 punkty na metr bieżący. To fundament monolityczności konstrukcji.

Planuj wiązanie na schemacie murowania. Co 3 warstwy w nośnej wykuwaj strzępia lub bruzdę. W 4. warstwie działowej wsuń zazębione bloki. Użyj tej samej zaprawy dla spójności. Monitoruj co kondygnację pionowość. Dostosuj do tempa wznoszenia nośnych.

• Licz warstwy od podłogi: 1-3 bez, 4 z wiązaniem.
• Przesuwaj punkty wiązania o 1/2 cegły między poziomami.
• Ubijaj zaprawę wibrowaniem ręcznym.
• Sprawdzaj naprężenia wskaźnikami deformacji.
• Wypełniaj wszystkie szczeliny.
• Dokumentuj zdjęcia dla nadzoru.

W wysokich ścianach skracaj interwał do co 2 warstwy. Poprawia to nośność boczną o 35%. W sejsmice co 2 warstwy obowiązkowo. Integruje akustykę, redukując przenikanie dźwięku. Kluczowe przy materiałach porowatych.

Normy określają max rozstaw 50 cm pionowo. W murach z betonu komórkowego co 3 warstwy z kotwami. Zapewnia równomierne osiadanie. Trwałość bez rys 100 lat. Systematyczność decyduje o sukcesie.

Pytania i odpowiedzi: Wiązanie ścian działowych z nośnymi

• Kiedy należy wznosić ściany działowe w stosunku do ścian nośnych?

  Ściany działowe wznosi się po osiągnięciu stanu surowego otwartego, gdy wszystkie kondygnacje i dach są gotowe. Ściany nośne muszą być wykonane wcześniej, bez dobudowywania ich w trakcie prac przy ścianach działowych.

• Jakie materiały stosuje się do ścian działowych i czy są identyczne z nośnymi?

  Materiał na ściany działowe jest zazwyczaj identyczny z nośnymi, ale cieńszy: bloczki z betonu komórkowego, pustaki ceramiczne, keramzytobetonowe lub bloczki silikatowe. Często wybiera się pełne cegły ceramiczne dla lepszych parametrów akustycznych i akumulacji ciepła.

• Czym jest tradycyjna metoda wiązania ścian działowych z nośnymi na strzępia?

  Metoda na strzępia polega na zazębieniu cegieł lub bloczków działowych z nośnymi poprzez częściowe strzępienie i wmurowanie. Zapewnia ciągłość wiązania co 3-4 warstwy muru, zapobiegając pękaniu pod wpływem odkształceń.

• Jakie nowoczesne metody wiązania ścian działowych z nośnymi są zalecane?

  Nowoczesne rozwiązania obejmują stalowe kotwy lub kątowniki, które mechanicznie łączą obie ściany. Są precyzyjne, wytrzymałe i dostosowane do obciążeń, wilgotności oraz norm budowlanych dla danego materiału.
