Sufit podwieszany krzyżowy dwupoziomowy wymiary i rozstaw profili

Szukasz konkretnych wymiarów i rozstawów profili do sufitu podwieszanego krzyżowego, a nie kolejnego ogólnikowego opisu, po którym nadal musisz dzwonić do wykonawcy? Poniżej znajdziesz pełne dane techniczne: odległości między profilami głównymi i nośnymi, dobór wieszaków, grubości płyt g-k oraz gotową checklistę montażową.

• Sufit krzyżowy jedno- czy dwupoziomowy? Który system wybrać
• Profile CD60 rozstaw i obciążenia rusztu krzyżowego
• Dobór wieszaków ES, WON i noniuszowych do podwieszenia
• Płyty g-k na sufit podwieszany grubość i rodzaj do pomieszczenia
• Montaż sufitu krzyżowego krok po kroku checklista wykonawcy
• Najczęstsze błędy w sufitach krzyżowych i jak ich uniknąć

Sufit krzyżowy jedno- czy dwupoziomowy? Który system wybrać

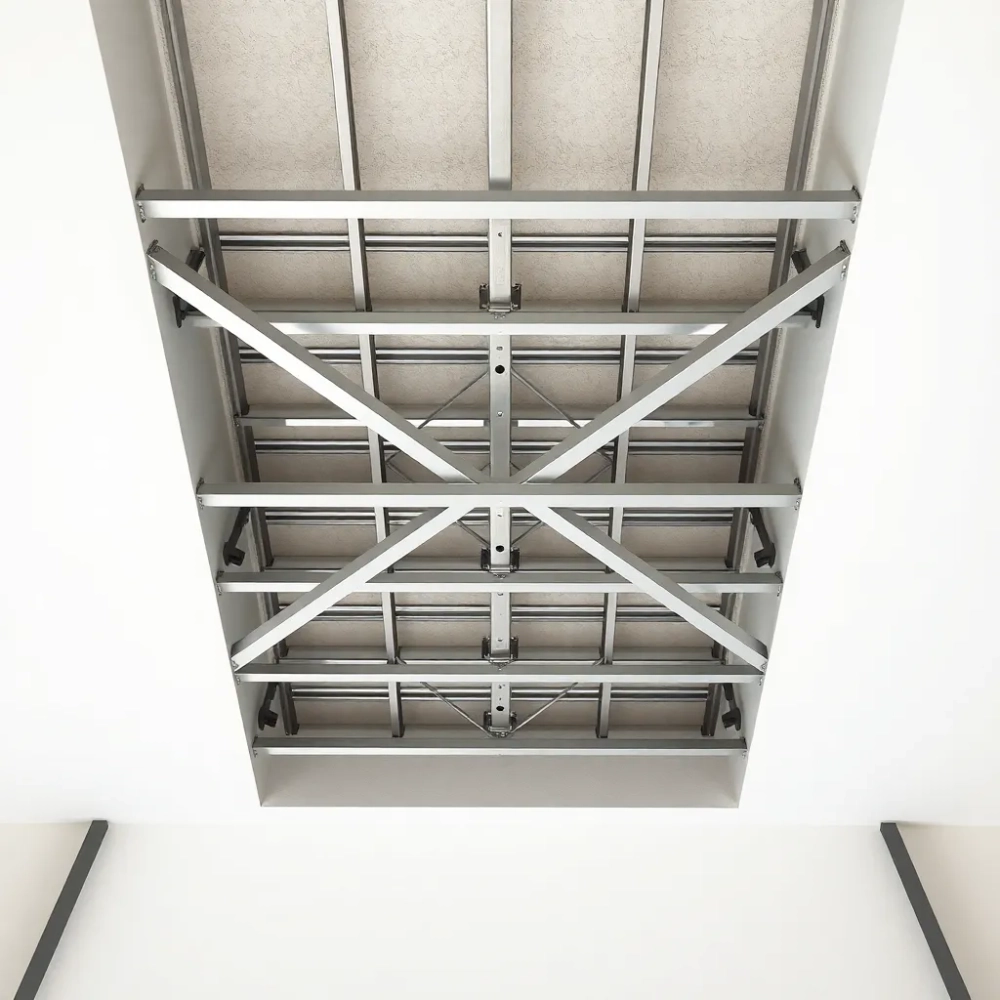

Sufit podwieszany krzyżowy dwupoziomowy to konstrukcja, w której profile główne CD60 mocowane są do stropu za pomocą wieszaków, a pod nimi, prostopadle do nich, biegną profile nośne CD60. Powstaje w ten sposób dwuwarstwowy ruszt o sztywności znacznie przewyższającej układ jednopoziomowy.

Różnica między wariantami wynika z przesunięcia profili względem siebie. W wersji jednopoziomowej obie warstwy profili leżą w jednej płaszczyźnie i łączone są łącznikami krzyżowymi LK60 w jednym poziomie. W wersji dwupoziomowej profile nośne leżą o 2,5 do 3 cm niżej niż główne, co daje rusztowi dodatkową rezerwę na przenoszenie obciążeń i pozwala ukryć grubsze instalacje.

Jednowarstwowy układ z samymi profilami nośnymi CD60 mocowanymi bezpośrednio do wieszaków sprawdza się jedynie w niewielkich pomieszczeniach o powierzchni do 8 m², gdzie strop jest równy i nie wymaga korekty poziomu. W praktyce rzadko się go stosuje, bo nie zapewnia sztywności potrzebnej przy standardowej powierzchni pokoju.

Wybór systemu wpływa bezpośrednio na wysokość pomieszczenia. Sufit podwieszany krzyżowy jednopoziomowy wymaga minimum 7-8 cm przestrzeni nad płytą, natomiast dwupoziomowy zazwyczaj 10-13 cm, a w razie konieczności przeprowadzenia kanału wentylacyjnego nawet 15-20 cm. W niskim mieszkaniu w bloku z lat 70. ta różnica potrafi zdecydować o komforcie użytkowania.

Dwupoziomowy ruszt krzyżowy Nida i pokrewne systemy to dziś standard w budownictwie mieszkaniowym i komercyjnym, ponieważ łączy sztywność z elastycznością prowadzenia instalacji. Jednopoziomowy krzyżowy stosuje się głównie tam, gdzie liczy się każdy centymetr wysokości i jednocześnie nie przewiduje się ciężkiego opłytowania.

Profile CD60 rozstaw i obciążenia rusztu krzyżowego

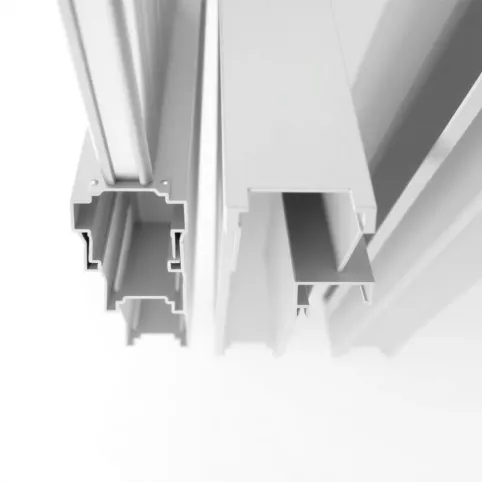

Profile CD60 wykonane z blachy stalowej ocynkowanej o grubości 0,6 mm stanowią podstawę każdego sufitu podwieszanego krzyżowego dwupoziomowego. Ich przekrój w kształcie litery C zapewnia sztywność przy stosunkowo niewielkiej masie własnej wynoszącej około 0,6 kg na metr bieżący.

Profile główne CD60 montuje się równolegle do siebie w rozstawie co 100-120 cm, przy czym wartość 100 cm zalecana jest przy pokryciu z płyty g-k o grubości 12,5 mm, a 120 cm dopuszczalna dla płyt 15 mm lub przy obciążeniu wyłącznie własnym. Mniejszy rozstaw oznacza większe zużycie stali, ale też mniejsze ugięcie i mniejsze ryzyko pękania styków.

Profile nośne CD60, biegnące prostopadle do głównych, rozstawia się co 40 cm dla płyt g-k o grubości 12,5 mm. To podstawowy rozstaw profili CD60 sufit rekomendowany przez producentów systemów suchej zabudowy. W przypadku płyt 15 mm można go zwiększyć do 50 cm, ale tylko w pomieszczeniach suchych i przy braku dodatkowych warstw.

Przy cięższym opłytowaniu, na przykład dwóch warstwach płyt 12,5 mm lub płycie cementowej, profile główne zagęszcza się do rozstawu 80-65 cm. Ten sam efekt uzyskuje się, montując profile nośne co 32 cm, co skuteczniej rozkłada obciążenie na większą liczbę punktów mocowania.

Profile łączy się prostopadle łącznikami krzyżowymi LK60, które zatrzaskuje się na profilu głównym od góry. Każdy łącznik musi obejmować profil nośny z obu stron, a skrzydełka odgina się do wewnątrz dla pewności mocowania. Brak pojedynczego łącznika w polu oznacza osłabienie rusztu o wartość odpowiadającą 5-8% nośności obliczeniowej.

Maksymalna długość ciągłego sufitu bez dylatacji wynosi 12 m w jednym kierunku, co wynika z rozszerzalności termicznej stali i płyt g-k. Przekroczenie tej granicy bez szczeliny dylatacyjnej o szerokości 10-15 mm powoduje powstawanie naprężeń, które w ciągu 2-3 sezonów grzewczych ujawniają się jako pęknięcia wzdłuż styków płyt.

Dobór wieszaków ES, WON i noniuszowych do podwieszenia

Wieszaki to elementy przenoszące ciężar sufitu podwieszanego krzyżowego na strop. Ich dobór zależy od trzech czynników: wysokości podwieszenia, wymagań ogniowych oraz dopuszczalnego obciążenia pojedynczego punktu mocowania.

Wieszaki sprężynowe ES i EL stosuje się przy niewielkiej wysokości podwieszenia do 12 cm. ES ma długość roboczą 6-12 cm, EL wydłużoną do 12-20 cm. Działają na zasadzie sprężyny ściskowej, którą po złożeniu wprowadza się w profil CD60, a następnie reguluje wysokość przez ściśnięcie lub rozciągnięcie. Ich nośność wynosi 0,25 kN, czyli około 25 kg na punkt.

Wieszaki obrotowe WO60 i WP60 sprawdzają się przy podwieszeniu od 12 do 25 cm. WO60 ma ruchomy przegub, który pozwala skorygować kąt nachylenia drutu, a WP60 współpracuje z przedłużką. Ich przewaga nad sprężynowymi polega na stabilniejszym utrzymaniu poziomu w dłuższym okresie, ponieważ brak tu zjawiska pełzania sprężyny.

Przy wymaganiach ogniowych lub podwieszeniu powyżej 1,5 m normy ITB wymagają wieszaków noniuszowych WON60. Składają się z dwóch elementów łączonych zawleczką, dzięki czemu nie dochodzi do poluzowania w czasie pożaru. Współpracują z wieszakiem górnym WGN oraz prętem nośnym PN, a ich nośność rośnie do 0,4 kN, czyli 40 kg na punkt.

Maksymalny rozstaw wieszaków w profilu głównym wynosi 80-100 cm przy zastosowaniu płyt 12,5 mm. Mniejszy rozstaw, na przykład 60 cm, stosuje się przy cięższych materiałach lub w strefach przyokiennych narażonych na ruchy termiczne. Każdy profil główny musi mieć minimum dwa punkty mocowania, niezależnie od jego długości.

Częstym błędem wykonawczym pozostaje mieszanie wieszaków obrotowych z noniuszowymi w jednym stropie. Powoduje to nierównomierne ugięcie profili głównych pod obciążeniem, ponieważ oba typy mają różną sztywność i inny mechanizm regulacji. Efekt widoczny jest jako falista linia styku płyt, zwłaszcza przy oświetleniu bocznym.

Płyty g-k na sufit podwieszany grubość i rodzaj do pomieszczenia

Standardowa grubość płyty gipsowo-kartonowej na sufit podwieszany krzyżowy wynosi 12,5 mm. To wartość, przy której ruszt o rozstawie profili nośnych co 40 cm przenosi obciążenie użytkowe do 15 kg/m² bez ugięcia przekraczającego 1/300 długości przęsła, czyli granicę dopuszczalną według normy PN-EN 13964.

Płyty 15 mm stosuje się tam, gdzie wymagana jest odporność ogniowa. Grubszy rdzeń gipsowy zawiera więcej wody związanej chemicznie, która pod wpływem temperatury uwalnia się i chłodzi powierzchnię od strony ognia. W klasyfikacjach ogniowych EI 30, EI 60 i EI 120 to właśnie płyta 15 mm tworzy barierę decydującą o spełnieniu wymogu.

W pomieszczeniach mokrych, takich jak łazienka czy kuchnia, konieczne są płyty impregnowane o obniżonej nasiąkliwości. Rdzeń gipsowy nasączony jest środkiem hydrofobowym, który zmniejsza wchłanianie wody do poziomu poniżej 5%. Bez impregnacji zwykła płyta w łazience wchłania wilgoć, pęcznieje i traci przyczepność do warstwy kartonowej w ciągu 3-5 lat.

Dobór płyty zależy od trzech parametrów jednocześnie: wilgotności, wymagań ogniowych i obciążenia użytkowego. Najłatwiej podjąć decyzję, korzystając z tabeli dostosowanej do konkretnych pomieszczeń:

Zbyt cienka płyta 9,5 mm, czasem kusząca niższą ceną, ugina się między profilami nośnymi i wymusza zagęszczenie rusztu do 30 cm. W praktyce oznacza to wyższy koszt materiału, który niweluje oszczędność na płytach, a sztywność nadal pozostaje niższa. Na sufit podwieszany krzyżowy płyty g-k o grubości poniżej 12,5 mm nie mają uzasadnienia technicznego.

Płyty twarde o podwyższonej gęstości rdzenia (powyżej 1000 kg/m³) stosuje się w miejscach narażonych na uderzenia mechaniczne, na przykład w korytarzach hotelowych lub salach gimnastycznych. Wytrzymują uderzenie kulką o masie 0,5 kg z energii 5 J bez przebicia, co odpowiada przypadkowemu uderzeniu kijem baseballowym z odległości 1 m.

Montaż sufitu krzyżowego krok po kroku checklista wykonawcy

Prawidłowy montaż sufitu podwieszanego dwupoziomowego przebiega w ściśle określonej kolejności. Pominięcie któregokolwiek etapu lub zmiana kolejności prowadzi do ugięć, pęknięć i konieczności demontażu w ciągu pierwszych dwóch sezonów użytkowania.

Etap 1: Wytyczenie poziomu

Laserem liniowym wyznacza się dolną krawędź przyszłego sufitu na wszystkich ścianach, uwzględniając grubość płyty, profile i wieszaki. Najniższy punkt stropu plus minimalna wysokość konstrukcji (zwykle 10 cm) daje linię odniesienia. W pomieszczeniach o powierzchni powyżej 20 m² konieczne jest wyznaczenie dwóch prostopadłych osi rusztu laserem krzyżowym, aby uniknąć kumulacji błędów na długich odcinkach.

Etap 2: Mocowanie wieszaków

W stropie betonowym wieszaki mocuje się kołkami rozporowymi 6×40 mm w rozstawie 80-100 cm wzdłuż przyszłych profili głównych. W stropie drewnianym wkrętami do drewna 6×60 mm, w stropie z blachy trapezowej wkrętami samogwintującymi 4,8×16 mm. Każdy wieszak musi być wypoziomowany jeszcze przed założeniem profilu, ponieważ korekta po zamontowaniu profili jest niemożliwa bez demontażu.

Etap 3: Profile główne CD60

Profile główne CD60 wsuwa się w wieszaki i wstępnie ustawia na wyznaczonym poziomie. Łączy się je ze sobą łącznikami wzdłużnymi LW60, zachowując dylatację 10 mm co 12 m. Na ścianach profile główne wprowadza się w profil przyścienny UD27, pozostawiając 5-10 mm luzu, który kompensuje rozszerzalność cieplną.

Etap 4: Profile nośne CD60

Profile nośne CD60 rozmieszcza się prostopadle do głównych w rozstawie co 40 cm, łącząc z profilami głównymi łącznikami krzyżowymi LK60. Każdy łącznik montuje się od góry, a skrzydełka zagina do wewnątrz, co zapobiega przypadkowemu wypięciu podczas późniejszego szpachlowania.

Etap 5: Poziomowanie rusztu

Cały ruszt poziomuje się przez regulację wieszaków. Tolerancja odchylenia od poziomu wynosi 1 mm na 1 m, ale nie więcej niż 5 mm na całej długości pomieszczenia. Laser liniowy ustawiony na wytyczonej wysokości pozwala skontrolować każdy profil w czasie rzeczywistym.

Etap 6: Poszycie płytami g-k

Płyty g-k przykręca się wkrętami TN 3,5×25 mm co 20-25 cm wzdłuż profili nośnych i co 30 cm w polu. Płyty układa się z przesunięciem styków o minimum 40 cm w kolejnych rzędach, a szczeliny między płytami pozostawia się 2-3 mm dla masy szpachlowej. W pomieszczeniach mokrych pod płytami warto zastosować folię paroizolacyjną, która chroni ruszt przed wilgocią.

Etap 7: Szpachlowanie

Styki płyt wzmacnia się taśmą papierową lub flizelinową i szpachluje masą finiszową. W narożnikach wewnętrznych stosuje się taśmę z wkładką metalową, w zewnętrznych narożnik kątownik aluminiowy 25×25 mm. Każda warstwa masy schnie minimum 12 godzin przed nałożeniem kolejnej.

Etap 8: Wykończenie

Po wyszlifowaniu ostatniej warstwy masy papierem ściernym P150-P180 sufit gruntuję się i maluję farbą dyspersyjną przeznaczoną do sufitów. Pierwszą warstwę farby rozcieńcza się 10% wodą, co poprawia wsiąkanie w podłoże i zmniejsza widoczność miejsc szpachlowanych.

Najczęstsze błędy w sufitach krzyżowych i jak ich uniknąć

Najczęstsze błędy wynikają z pośpiechu, braku kontroli poziomu lub mieszania elementów różnych producentów. Ich skutki ujawniają się po tynkowaniu, malowaniu lub w trakcie pierwszej zimy, gdy materiały kurczą się pod wpływem niskiej temperatury.

• Brak dylatacji przy długości sufitu powyżej 12 m powoduje pęknięcia wzdłuż styków płyt w ciągu 6-18 miesięcy. Rozwiązanie: szczelina dylatacyjna 10-15 mm co 12 m, przykryta listwą maskującą lub wznowiona w tynku.
• Rozstaw profili nośnych 50 cm zamiast 40 cm płyty uginają się między profilami pod własnym ciężarem, a styki pękają. Rozwiązanie: trzymanie się zaleceń producenta systemu, w razie wątpliwości rozstaw 40 cm bezpieczniejszy.
• Mieszanie wieszaków sprężynowych z noniuszowymi różna sztywność powoduje nierównomierne ugięcie rusztu. Rozwiązanie: jeden typ wieszaka w całym pomieszczeniu, niezależnie od lokalnych warunków.
• Brak impregnacji płyt w łazienkach płyty chłoną wilgoć, pęcznieją i odspajają się od kartonu. Rozwiązanie: płyty zielone Hydro lub Woda, dodatkowa folia paroizolacyjna od strony pomieszczenia.
• Zbyt mała liczba wieszaków rozstaw powyżej 100 cm powoduje ugięcie profili głównych. Rozwiązanie: zachowanie 80-100 cm w rozstawie, dodatkowy wieszak przy każdym styku płyt.
• Mocowanie ciężkich opraw bez wzmocnień żyrandol 8 kg montowany bezpośrednio do płyty g-k odpada po kilku miesiącach. Rozwiązanie: wstawki z drewna lub sklejki 18 mm między profilami w miejscu montażu oprawy.
• Przykręcanie płyt bezpośrednio do profili bez sprawdzenia poziomu błędy rusztu powielają się na powierzchni sufitu. Rozwiązanie: kontrola laserem po zamontowaniu każdego profilu, korekta przed poszyciem.

Sufit podwieszany krzyżowy dwupoziomowy to rozwiązanie, które przy właściwym doborze materiałów i starannym wykonaniu służy bez problemu 30-50 lat. Wymiary profili, rozstawy i grubości płyt nie pozostają kwestią gustu, lecz wynikają z fizyki konstrukcji i normy PN-EN 13964. Trzymanie się tych wartości oznacza brak pęknięć, równą powierzchnię i możliwość bezpiecznego mocowania opraw oświetleniowych, klimatyzatorów czy głośników.

Samodzielny montaż ma sens w pomieszczeniu do 15 m², przy prostym układzie i dostępie do lasera oraz wiertarki udarowej. Powierzchnie większe, pomieszczenia z wieloma narożnikami lub wymaganiami ogniowymi wymagają ekipy z doświadczeniem w systemach suchej zabudowy. Katalog techniczny wybranego systemu z pełnymi tabelami obciążeń i klasyfikacjami ogniowymi warto pobrać przed zakupem materiałów.

Źródła danych i norm: PN-EN 13964 (sufity podwieszane wymagania i metody badań), PN-EN 520 (płyty gipsowo-kartonowe), instrukcje techniczne ITB nr 341/96 i 418/2006, klasyfikacje ogniowe Instytutu Techniki Budowlanej, Eurokod 6 i 9 w zakresie konstrukcji stalowych, Warunki Techniczne 2024 (Rozporządzenie Ministra Rozwoju i Technologii z 2022 r., Dz.U. 2022 poz. 1225).
