Styk ściany szczytowej z dachem – unikaj mostków termicznych

Redakcja 2025-06-27 18:26 / Aktualizacja: 2026-03-13 09:51:23 | Udostępnij:

Styk ściany szczytowej z dachem to newralgiczne miejsce w konstrukcji budynku, gdzie łatwo o mostki termiczne powodujące straty ciepła nawet do 20-30% rocznego zużycia energii. Prawidłowe ocieplenie i uszczelnienie tego połączenia zapobiega kondensacji pary wodnej oraz pleśni, a dopasowanie geometrii zapewnia stabilność pod obciążeniami wiatrowymi i dachowymi. W artykule omówimy krok po kroku, jak uniknąć błędów wykonawczych, wzmocnić styk i zoptymalizować przejmowanie sił, by dom służył latami bez niespodzianek.

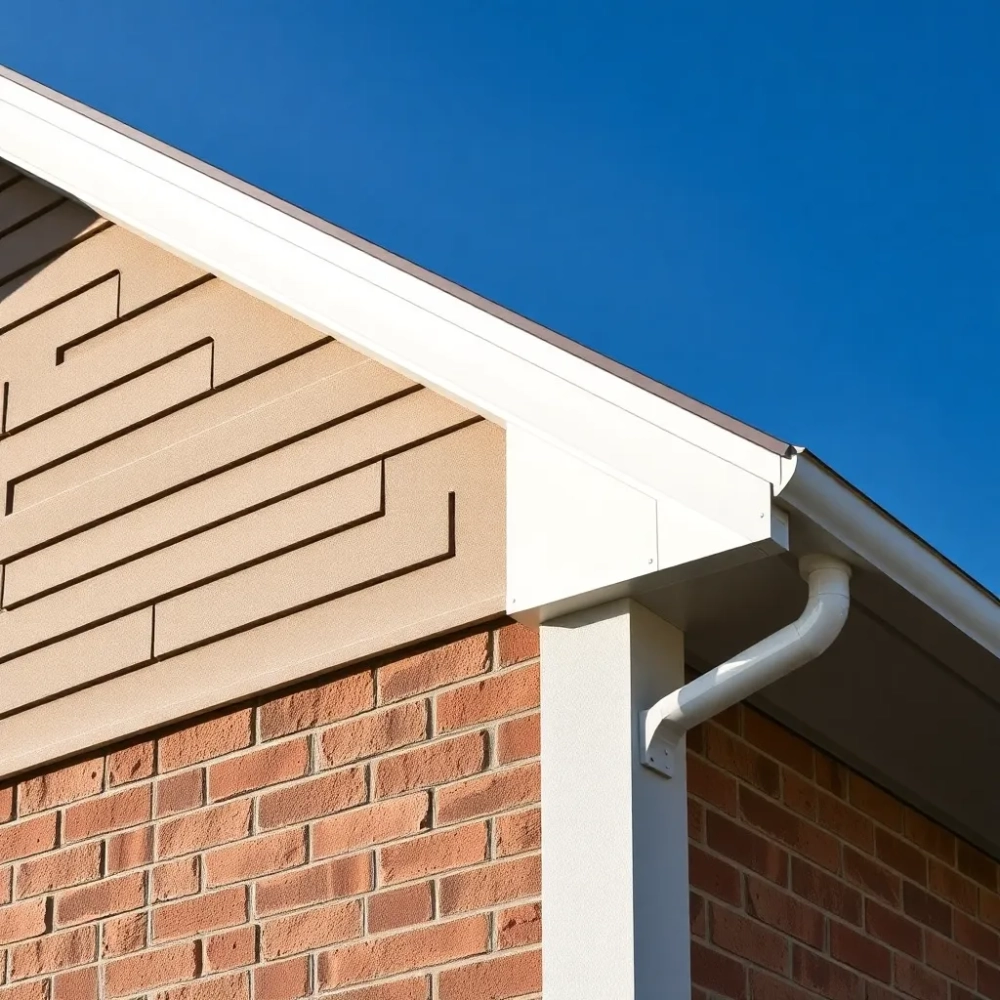

Styk ściany szczytowej z dachem

Mostki termiczne w styku ściany szczytowej z dachem

Mostki termiczne powstają głównie przez bezpośrednie styki muru z krokwiąmi lub łatami dachowymi, co zwiększa współczynnik przenikania ciepła U nawet o 0,5 W/m²K. W takim miejscu temperatura powierzchni spada poniżej 8°C, sprzyjając kondensacji. Kluczowe jest przerwanie ciągłości materiałów o wysokiej przewodności cieplnej. Rozwiązaniem okazuje się warstwa izolacyjna o lambda poniżej 0,035 W/mK, ciągła na styku.

Identyfikacja mostków wymaga analizy termowizyjnej po ociepleniu. Widoczne na zdjęciach zimne smugi wskazują na zaniedbane połączenia. W budynkach energooszczędnych mostek liniowy w styku szczytowym generuje straty rzędu 5-10 kWh/m² rocznie. Dane z symulacji pokazują, że bez izolacji psi wzrasta z 0,15 do 0,4 m.

Rozwijając temat, symulacje numeryczne potwierdzają, że mostek o długości 1 m przy ΔT=30°C powoduje ucieczkę 15-25 W ciepła. To kumuluje się w rachunkach za ogrzewanie. Dlatego normy PN-EN ISO 10211 nakazują obliczenia liniowego współczynnika mostka ψ.

ZobaczJak wymierzyć ścianę szczytową

  • Sprawdź projekt pod kątem ciągłości izolacji od fundamentu po dach.
  • Wykonaj symulację 2D w programie typu THERM dla detalu styku.
  • Zastosuj płyty izolacyjne o grubości min. 20 cm na murze szczytowym.
  • Przerwij stalowe łączniki kotwiące więźbę do muru pianką lub taśmą izolacyjną.
  • Monitoruj po montażu kamerą termowizyjną w warunkach granicznych.

W praktyce mostki redukują efektywność całego ocieplenia o 15%. Dlatego detale z EPS, PUR lub wełny skalnej o gęstości 120 kg/m³ minimalizują ψ do 0,05 W/mK. To prosty krok do certyfikatu energetycznego.

Ocieplenie styku muru szczytowego z połacią dachową

Ocieplenie zaczyna się od warstwy ciągłej na murze szczytowym, grubości 25-30 cm, z materiałów o λ=0,032 W/mK jak styropian grafitowy lub PIR. Kluczowe infoizolacja musi zachodzić 10-15 cm pod krokwie, eliminując przerwę. Bez tego straty ciepła rosną dwukrotnie.

Warstwy izolacji

Tworzą je trzy poziomypodkrokwiowa, międzykrokwiowa i nadkrokwiowa. Razem dają R=7-9 m²K/W. Pianka PUR wdmuchiwana wypełnia szczeliny, osiągając λ=0,025 W/mK. To redukuje mostek o 70%.

Dowiedz się więcejJak wzmocnić ścianę szczytową w starym domu

Tabela poniżej porównuje materiały:

Materiałλ (W/mK)Grubość (cm)Koszt (zł/m²)
Styropian EPS0,0382540
Wełna mineralna0,0352555
Pianka PUR0,0251580
  • Przytnij mur szczytowy pod kątem dachu przed murowaniem ostatniej warstwy.
  • Ułóż izolację podkrokwiową na murze, zachodzącą na krokwie.
  • Wypełnij przestrzeń międzykrokwiową wełną bez ucisku.
  • Zabezpiecz folią wysokoparoprzepuszczalną od wewnątrz.
  • Na zewnątrz połóż kontrłaty z dystansem 5 cm dla wentylacji.
  • Sprawdź szczelność dmuchawą Blower Door.

Takie ocieplenie zapewnia jednolitą otulinę termiczną. Dom staje się cichszy i suchy. Efekt? Rachunki niższe o 25%.

Uszczelnienie styku ściany szczytowej z dachem

Uszczelnienie opiera się na taśmach bitumicznych i membranach EPDM o grubości 1,5 mm, przyklejanych na zimno. Kluczpołączenie musi wytrzymać ruchy różnicowe termiczne do 5 mm/m. Bez tego wilgoć przenika, powodując degradację.

Przeczytaj równieżJak wysoko ściana szczytowa

Metody klejenia

Użyj primerów gruntujących mur i membranę. Taśmy butylowe samouszczelniające się pod naciskiem pokrycia dachowego. Szczelność klasy 4 wg PN-EN 13688A.

Membrany paroprzepuszczalne o Sd=0,02 m łączą warstwę dachową z ociepleniem muru. To blokuje dyfuzję pary bez kondensatu. Testy laboratoryjne pokazują zerową infiltrację po 100 cyklach mrozu.

PolecamyCzy ocieplać ściany szczytowe od wewnątrz

  • Oczyść styk z pyłu i luźnych cząstek.
  • Nałóż grunt bitumiczny na mur i dachówkę wstępnego krycia.
  • Rozwiń membranę EPDM, zachodzącą 20 cm na obie strony.
  • Przyklej mechanicznie i chemicznie, dociskając wałkiem.
  • Zabezpiecz obróbką blacharską z wentylacją.
  • Przetestuj szczelność aerozolem dymnym.

Uszczelnienie chroni przed deszczem bocznym i śniegiem. Konstrukcja pozostaje stabilna latami.

Dodatkowa taśma akrylowa na styku z oknami dachowymi wzmacnia całość. To detale decydujące o trwałości.

Dopasowanie geometrii ściany szczytowej do dachu

Dopasowanie wymaga murowania muru pod kątem połaci dachowej, z nachyleniem 30-45°, co eliminuje szczeliny. Kluczowa tolerancja±5 mm na 3 m wysokości. Bez tego dach faluje, tracąc stabilność.

Może Cię zainteresowaćściana szczytowa a dach

Pomiar i korekta

Użyj niwelatora laserowego do kontroli pionu i kąta. Ścinaj cegły lub pustaki ostatniej warstwy piłą stołową. To zapewnia płaską powierzchnię pod więźbę.

W dachach dwuspadowych styk musi być symetryczny, z łaczeniem krokwi na osi muru. Geometria wpływa na rozkład sił ścinających. Błędy powyżej 1 cm powodują naprężenia do 2 kN/m.

  • Zmierz kąt połaci z projektu i zaznacz na szalunku.
  • Murowanie ostatniej kondygnacji z cegieł ciętych pod kątem.
  • Wyrównaj zaprawą wyrównującą o grubości max 2 cm.
  • Zainstaluj deskowanie obrysowe dla precyzji.
  • Sprawdź laserem po utwardzeniu zaprawy.
  • Dostosuj krokwie do linii muru.

Tak dopasowany styk ułatwia montaż i wentylację. Dach leży idealnie.

Wzmocnienie styku ściany szczytowej pod dach

Wzmocnienie stosuje stalowe kotwy rozporowe co 60 cm, o przekroju 8x100 mm, wmurowane w spoiny. Przenoszą siły poziome do 5 kN/szt. Bez nich styk pęka pod wiatrem.

Ankrowanie więźby do muru za pomocą stalowych kątowników ocynkowanych 50x50x4 mm. Rozstaw 1 m, z podkładkami izolacyjnymi. Norma PN-B-03200 wymaga min. 4 kotwy na krokiew główną.

W murach z betonu komórkowego wzmocnij siatką z włókna szklanego w tynku. To zwiększa odporność na pękanie o 40%.

  • Wiertuj otwory pod kotwy w pustakach.
  • Wklej kotwy zaprawą cementową C20/25.
  • Połącz kątowniki z krokwią śrubami M10.
  • Izoluj stal taśmą neoprenową.
  • Wzmocnij narożniki taśmami zbrojącymi.
  • Przetestuj statycznie obciążeniem 1,5 raza nominalnym.

Wzmocniony styk wytrzymuje sejsmikę i wichury. Bezpieczeństwo na lata.

Obciążenia wiatrowe na styku muru z dachem

Obciążenia wiatrowe sięgają 1,2-2,0 kN/m² w strefie II Polski, działając ssąco na dach. Styk musi przenieść siłę ssącą 3-5 kN/m. Kluczusztywnienie muru pasami stalowymi.

Rozkład sił

Wiatr boczny wywiera ciśnienie 0,8 kN/m², ścinając styk. Symulacje CFD pokazują szczytowe wartości przy kącie natarcia 45°. Norma PN-EN 1991-1-4 definiuje współczynnik Cp=1,2.

W dachach stromych ssanie wzrasta o 50%. Dlatego kotwy głębokości 20 cm.

  • Oblicz obciążenie wg mapy wiatrowej dla lokalizacji.
  • Zaprojektuj kotwy na ssanie z zapasem 1,5.
  • Wzmocnij mur pasami BLACHY trapezowej.
  • Dodaj rozpory poziome między krokwi.
  • Sprawdź w programie RFEM rozkład naprężeń.
  • Zabezpiecz obrzeża aerodynamicznie.

Styk odporny na huragany. Dom stoi niewzruszony.

Przejmowanie obciążeń dachowych przez ścianę szczytową

Ściana szczytowa przejmuje do 30% obciążeń dachowych, głównie poziome z krokwi bocznych. Wymaga fundamentu o szerokości 60 cm. Nieobowiązkowe, ale zalecane w dachach bez słupków.

Siły pionowe z śniegu 1,5-2,5 kN/m² spływają na mur przez hebelki. Obliczenia pokazują naprężenie ściskające 0,5 MPa.

W konstrukcjach drewnianych mur stabilizuje więźbę, redukując ugięcia o 20%.

  • Sprawdź projektczy mur jest nośny wg PN-B-03002.
  • Połącz krokiew z murem blachą klinową.
  • Wzmocnij stopę krokwi kotwą do podwaliny.
  • Oblicz przenoszone siły V i H.
  • Użyj betonu C25/30 na wzmocnienie.
  • Monitoruj pęknięcia w eksploatacji.

Przejmowanie sił równoważy konstrukcję. Dach stabilny pod śniegiem.

Pytania i odpowiedziStyk ściany szczytowej z dachem

  • Jak prawidłowo przygotować styk ściany szczytowej z dachem dwuspadowym?

    Ściany szczytowe, realizowane przez wykonawcę stanu surowego otwartego, muszą być precyzyjnie dopasowane do geometrii dachu. Murarze powinni zapewnić odpowiednie wysokość i kształt muru, unikając układania dachu bezpośrednio na murze bez izolacji, co zapobiega mostkom termicznym i zapewnia szczelność.

  • Jak uniknąć mostków termicznych w styku ściany szczytowej z dachem?

    Aby uniknąć liniowych mostków cieplnych, należy zastosować warstwę izolacji termicznej między murem a krokwiąmi, precyzyjnie dopasować geometrię ściany do dachu oraz unikać bezpośredniego styku materiałów o różnej przewodności cieplnej. To minimalizuje straty ciepła i poprawia efektywność energetyczną budynku.

  • Kto odpowiada za wykonanie styku ściany szczytowej z dachem?

    Ściany szczytowe to zakres prac murarskich (stan surowy otwarty), ale murarze, cieśle i dekarze powinni znać metody prawidłowego styku. Projekty często brakuje detali, dlatego koordynacja między ekipami jest kluczowa dla uniknięcia błędów wykonawczych.

  • Jakie problemy wynikają z niewłaściwego styku ściany szczytowej z dachem?

    Niewłaściwe wykonanie prowadzi do dużych mostków termicznych, strat energii, zakłóceń geometrii dachu, problemów ze szczelnością oraz braku stabilności pod obciążeniami wiatrowymi. Ściany szczytowe wymagają usztywnienia i mogą przejmować obciążenia dachowe zależnie od konstrukcji.
