Listwa wtryskowa STAG AC W02 4 cyl. – kompletny przewodnik 2026

Listwa wtryskowa STAG AC W02 4 cyl. kompletny przewodnik dla warsztatów i instalatorów LPG

Szukasz listwy wtryskowej, która faktycznie dowiezie parametry na papierze i pod maską? Dobrze trafiłeś, bo listwa wtryskowa STAG AC W02 4 cyl. to jeden z najczęściej wybieranych komponentów do zasilania czworocylindrowych jednostek zasilanych gazem, a w tym tekście znajdziesz wszystko, co instalator powinien wiedzieć przed zakupem, montażem i kalibracją.

• Listwa wtryskowa STAG AC W02 4 cyl. kompletny przewodnik dla warsztatów i instalatorów LPG
• Budowa i skład zestawu AC W02 do 4 cylindrów
• Listwa wtryskowa AC W02 w instalacjach LPG i CNG
• Kiedy wymienić listwę wtryskową AC W02 na 4 cyl.
• Montaż listwy wtryskowej STAG AC W02 krok po kroku
• AC W02 vs W01 vs W03 porównanie listew 4-cylindrowych
• Kompatybilność listwy AC W02 ze sterownikami STAG
• Schemat decyzyjny: kiedy wybrać listwę 4-cylindrową
• Gwarancja i wsparcie producenta
• Dla kogo jest ta listwa wtryskowa
• FAQ eksploatacyjne

Co znajdziesz w środku zestawu?

W opakowaniu producenta nie ma miejsca na niespodzianki. Otrzymujesz listwę AC W02-4 w korpusie z aluminium, cztery dysze kalibracyjne dobrane do nominalnego przepływu, komplet dysz kolektora ssącego oraz elementy montażowe: śruby, uszczelki i uchwyty. Każdy element ma swoją rolę w bilansie cieplnym układu, a nie jest dodany „na zapas".

Dysze kalibracyjne odpowiadają za precyzyjne dozowanie gazu, ponieważ zwężają przekrój przepływu do wartości obliczonej na etapie projektowania instalacji. Bez nich listwa pracowałaby jak niefiltrowany kran, a sterownik nie miałby szans na stabilne sterowanie mapą wtrysku.

Dane techniczne, które definiują zachowanie listwy

Specyfikacja AC W02 nie jest przypadkowa. Każdy parametr odpowiada za konkretne zachowanie pod obciążeniem, dlatego poniżej zestawienie w formie szybkiego podglądu:

Czas otwarcia 2,0 ms oznacza, że wtryskiwacz reaguje szybciej niż mrugnięcie oka, więc sterownik może dozować gaz impulsowo nawet przy niskich obrotach. Krótszy czas zamknięcia (1,0 ms) zapobiega „przelewaniu" komory, gdy impuls trwa ułamek milisekundy za długo.

Zakres mocy do 45 KM na cylinder pokrywa większość benzynowych jednostek 1.4-2.0 TSI, FSI oraz wolnossących MPI. Instalacja w aucie o większym zapotrzebowaniu wymaga już listwy o wyższym przepływie, bo układ zacznie głodzić się przy pełnym otwarciu przepustnicy.

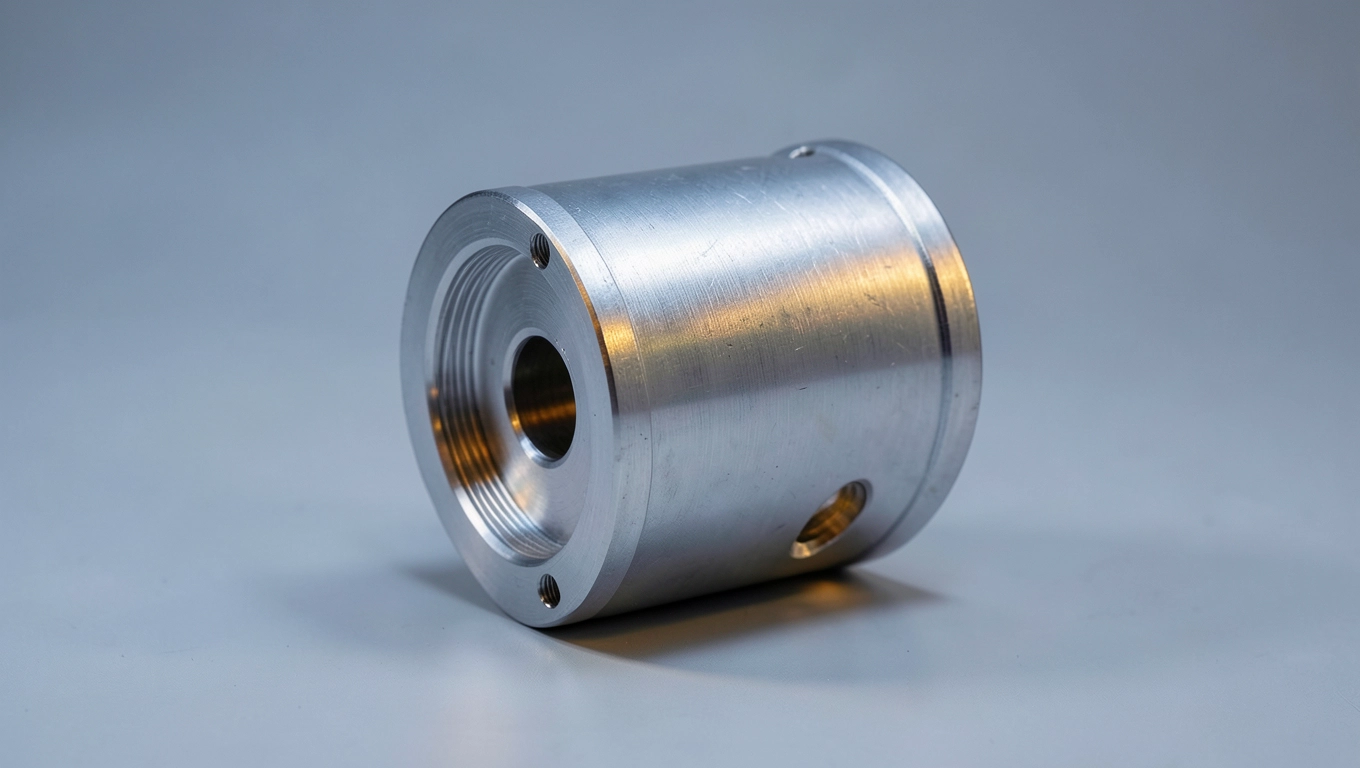

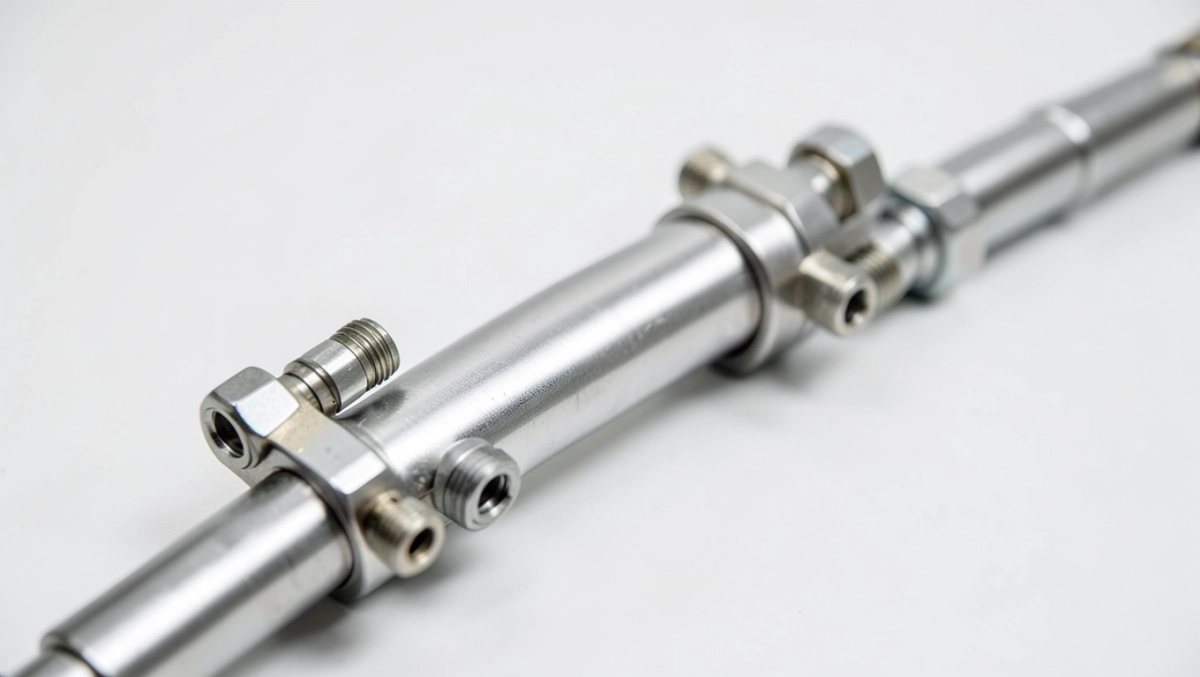

Budowa i skład zestawu AC W02 do 4 cylindrów

Korpus listwy powstaje z aluminium anodowanego, a nie z tworzywa, bo wahania temperatury gazu LPG dochodzące do 120 °C w komorze silnika wymagają stabilnego materiału. Aluminium odprowadza ciepło szybciej niż plastik i nie zmienia wymiarów pod wpływem ciepła w takim stopniu, w jakim robi to poliamid.

Cewka elektromagnetyczna o rezystancji 1,9 Ω zużywa umiarkowany prąd, a jednocześnie wytwarza wystarczające pole magnetyczne do błyskawicznego otwarcia zaworu. Zasilanie 12-16 V pokrywa napięcia spotykane w nowoczesnych autach z systemem start-stop, gdzie napięcie waha się od 13,5 V na postoju do 15,5 V przy doładowaniu alternatorem.

Dysze kalibracyjne i dysze kolektora ssącego

Dysze kalibracyjne to niewielkie mosiężne elementy z otworem o średnicy od 1,8 do 3,0 mm, dobieranym przez instalatora na podstawie mocy przypadającej na cylinder. Działają jak kryza, ograniczając przepływ i wymuszając określone ciśnienie w listwie.

Dysze kolektora ssącego montuje się bezpośrednio w rurze dolotowej przed zaworem ssącym każdego cylindra. Ich zadaniem jest wytworzenie odpowiedniego wzorca wtrysku i zapobieganie cofaniu się mieszanki do listwy w fazie ssania.

Elementy montażowe

• śruby mocujące ze stali nierdzewnej (odporne na korozję w środowisku komory silnika)
• uszczelki okrągłe do króćców Ø12 i Ø6 mm (minimalizują ryzyko mikro-ubytków gazu)
• uchwyt stabilizujący listwę względem kolektora (redukuje wibracje przenoszone z silnika)
• komplet opasek zaciskowych do prowadzenia wiązki elektrycznej

Każdy z tych drobnych elementów wpływa na końcowy bilans termiczny, więc pominięcie nawet jednego uchwytu skutkuje drganiami i mikropęknięciami króćców w ciągu kilku tysięcy kilometrów.

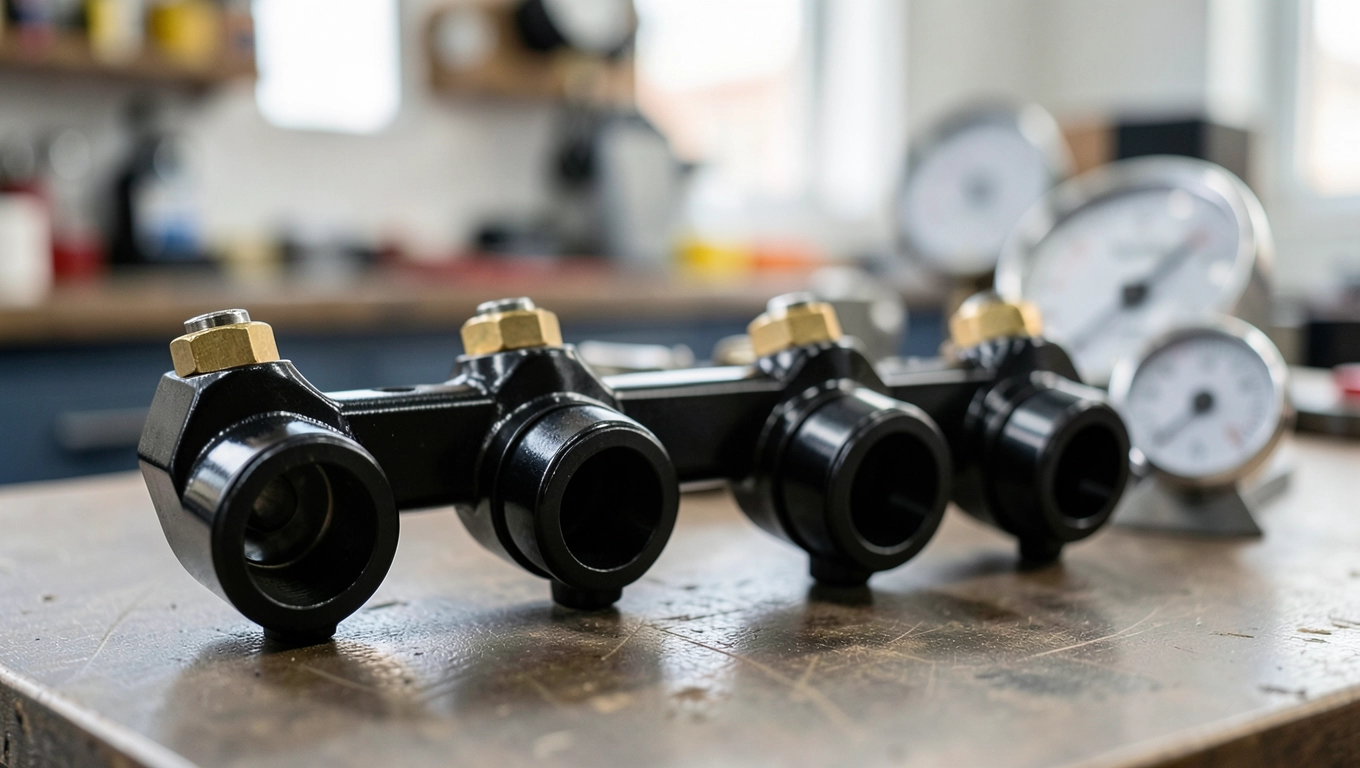

Listwa wtryskowa AC W02 w instalacjach LPG i CNG

Model AC W02-4 obsługuje zarówno propan-butan (LPG), jak i sprężony metan (CNG), ponieważ korpus i cewka są obojętne chemicznie wobec obu paliw. Różnica tkwi w ciśnieniu roboczym, dlatego instalator dobiera reduktor odpowiedni dla konkretnego medium.

W instalacjach LPG ciśnienie robocze 0,95-1,2 bar zapewnia stabilne przejście fazowe z fazy ciekłej do lotnej. Zbyt niskie ciśnienie powoduje nierównomierne odparowanie i cofnięcie fazy ciekłej do przewodu, a zbyt wysokie skutkuje gwałtownym rozprężeniem i niestabilną pracą biegu jałowego.

Silniki wolnossące i turbodoładowane

Silnik wolnossący 1.6 o mocy 100 KM przypadającej na cztery cylindry pracuje w komfortowym zakresie listwy, ponieważ zapotrzebowanie na gaz nie przekracza 25 KM/cylinder. Turbodoładowany 2.0 TSI o mocy 200 KM obciąża listwę do około 50 KM/cylinder, więc instalator musi potwierdzić, czy dany egzemplarz mieści się jeszcze w zakresie 45 KM/cyl., czy wymaga już modelu o wyższym przepływie.

Turbosprężarka wymusza wyższe ciśnienie w dolocie, a to oznacza konieczność precyzyjniejszego dawkowania gazu. Właśnie dlatego czas otwarcia 2,0 ms robi tu ogromną różnicę, bo sterownik musi reagować na zmiany obciążenia w cyklu krótszym niż jeden obrót wału korbowego.

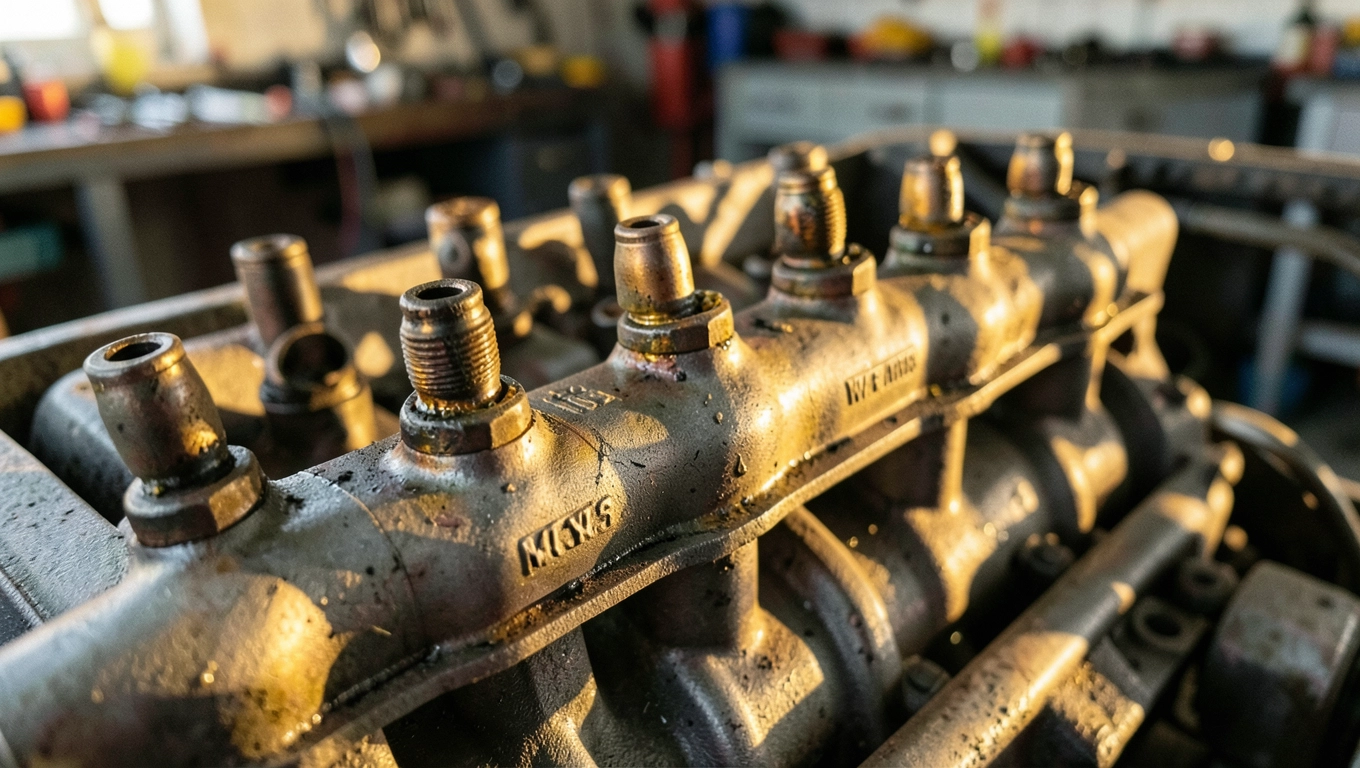

Kiedy wymienić listwę wtryskową AC W02 na 4 cyl.

Zużyta listwa daje charakterystyczne objawy zanim całkowicie odmówi współpracy. Pierwszym sygnałem bywa nierówna praca biegu jałowego, gdy silnik „kręci się" falami od 700 do 900 obr./min mimo stabilnej temperatury. Winny jest najczęściej jeden wtryskiwacz, który nie domyka się w wymaganym ułamku milisekundy.

Problem z zimnym startem pojawia się wówczas, gdy cewka traci sprawność przy niskim napięciu akumulatora. Jeśli rano auto odpala na benzynie, a po przełączeniu na gaz gaśnie, lista podejrzanych obejmuje właśnie listwę wtryskową, a nie sterownik.

Kolejny symptom to szarpnięcia przy nagłym dodawaniu gazu. Dzieje się tak, ponieważ zużyty zawór nie nadąża z otwarciem w 2,0 ms, a sterownik odczytuje to jako błąd dawkowania i przechodzi w tryb awaryjny.

Zwiększone zużycie paliwa rzędu 10-15% bez wyraźnej przyczyny mechanicznej sugeruje nieszczelność króćców albo degradację uszczelek. Przy ciśnieniu 1,2 bar nawet mikroskopijny ubytek gazu przekłada się na litry w skali miesiąca.

Żywotność i konserwacja

Producent określa żywotność cewki na około 100 000 km w normalnych warunkach eksploatacji, ale cykle start-stop i wibracje w autach sportowych potrafią skrócić ten okres o 30%. Co 30 000 km warto zlecić przegląd, który obejmuje pomiar rezystancji każdej cewki oraz sprawdzenie szczelności króćców.

Konserwacja ogranicza się do czyszczenia dysz kalibracyjnych co 20 000 km i kontroli stanu uszczelek. Nie wymaga demontażu całej listwy, więc koszt przeglądu pozostaje niski w porównaniu z potencjalną wymianą całego komponentu.

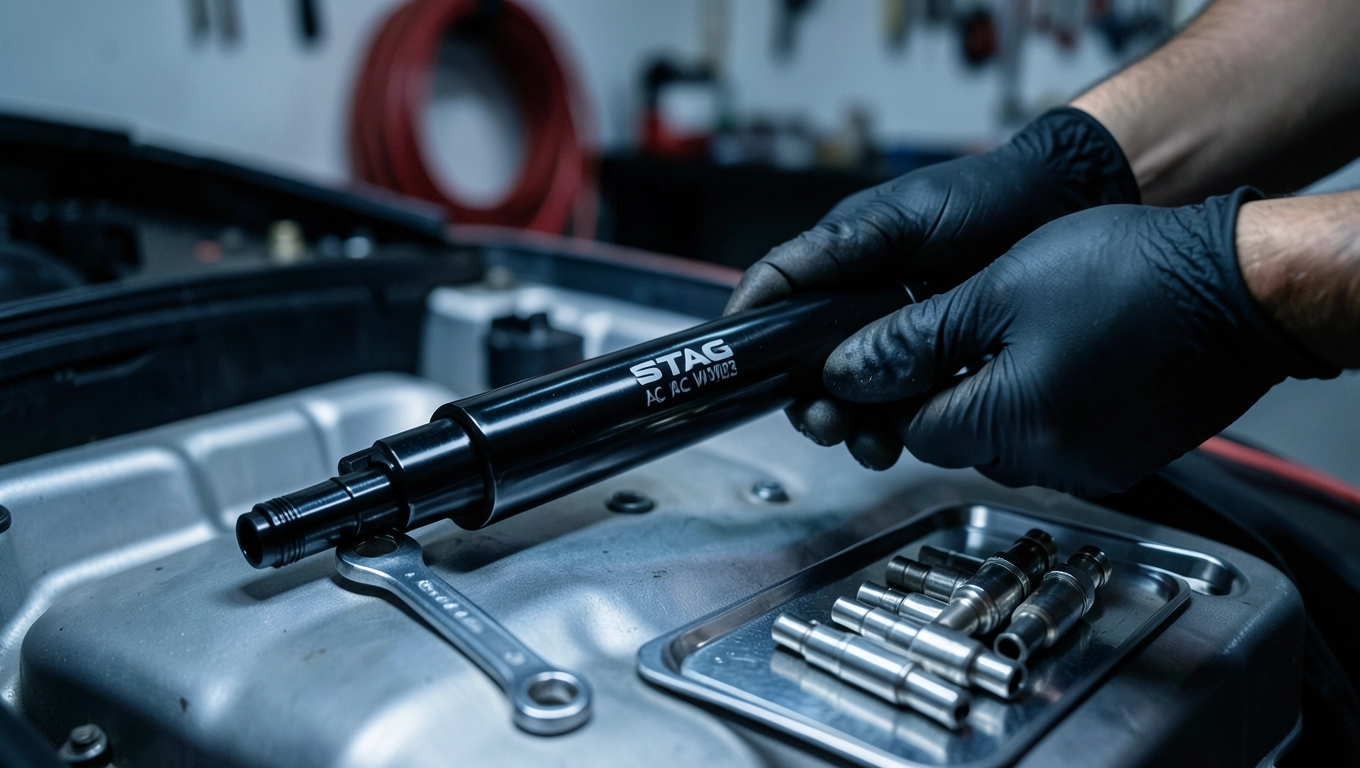

Montaż listwy wtryskowej STAG AC W02 krok po kroku

Montaż wymaga od instalatora precyzji i znajomości schematu elektrycznego sterownika LPG, ale w typowym warsztacie zajmuje od 90 do 120 minut. Poniżej konkretny przebieg prac, który eliminuje najczęstsze błędy.

Narzędzia, które warto przygotować

• klucz dynamometryczny 8-14 Nm (do dokręcania króćców z wymaganą siłą)
• klucz imbusowy 4 i 5 mm (do śrub montażowych listwy)
• multimetr z pomiarem rezystancji (do kontroli cewek przed podłączeniem)
• zestaw dysz kalibracyjnych (dobieranych w trakcie kalibracji)
• smar silikonowy do uszczelek (ułatwia montaż i chroni przed skręcaniem)
• komputer diagnostyczny ze oprogramowaniem kalibracyjnym STAG

Każde z tych narzędzi ma swoje uzasadnienie. Klucz dynamometryczny chroni króćce przed pęknięciem aluminium przy zbyt mocnym dokręceniu, a multimetr pozwala wychwycić cewkę o rezystancji odbiegającej od nominalnych 1,9 Ω jeszcze przed podłączeniem do wiązki.

Demontaż starej listwy

Odłącz akumulator i odkręć przewody gazowe od starej listwy. Zrób zdjęcia każdego podłączenia, ponieważ schemat kolorów w starszych instalacjach różni się od dokumentacji nowego komponentu. Odkręcenie króćców wykonuj zawsze przy zimnym silniku, gdy aluminium nie jest rozszerzone termicznie.

Montaż nowej listwy

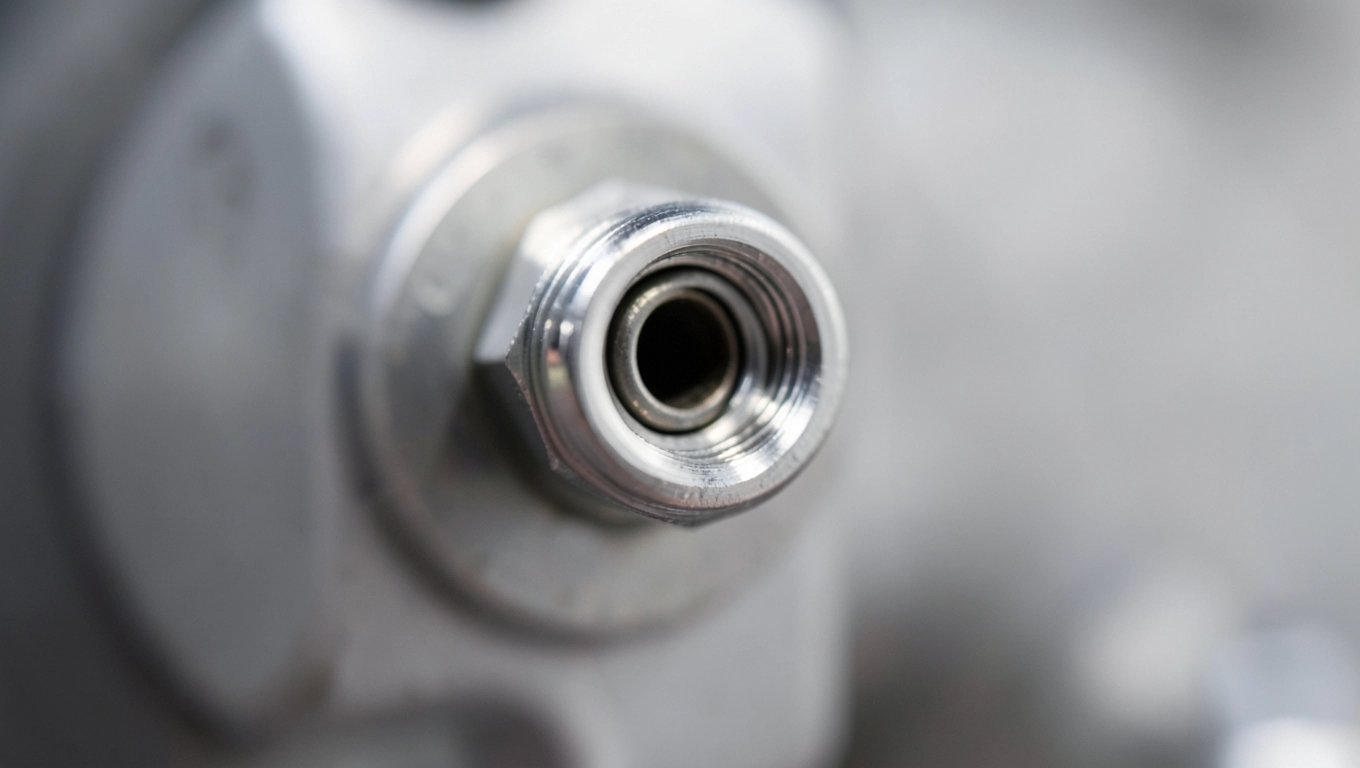

Przykręć listwę AC W02-4 do kolektora siłą 10 Nm. Podłącz króciec wejściowy Ø12 mm od strony reduktora i króćce wyjściowe Ø6 mm do każdego cylindra. Każde połączenie gwintowane wymaga nowej uszczelki, ponieważ zużyta uszczelka nie zapewni szczelności przy 1,2 bar.

Podłącz wtyczkę elektryczną do sterownika zgodnie z mapą pinów producenta. Pomylenie polaryzacji skutkuje natychmiastowym przepaleniem cewki, dlatego warto dwa razy sprawdzić, czy kabel plusowy trafia na właściwy pin.

Kalibracja i pierwsze uruchomienie

Uruchom silnik na benzynie i odczytaj temperaturę płynu chłodniczego. Przełącz na gaz dopiero po osiągnięciu 35-40 °C, bo zimny reduktor nie zapewni stabilnego ciśnienia. Podłącz komputer diagnostyczny i uruchom procedurę autokalibracji STAG.

Procedura trwa od 15 do 25 minut i wymaga od instalatora jazdy próbnej. Sterownik analizuje odpowiedź lambda sondy i koryguje mapy wtrysku w czasie rzeczywistym. Na koniec autokalibracji zapisz mapę w pamięci sterownika i wykonaj jazdę kontrolną pod pełnym obciążeniem.

Nie pomijaj jazdy pod obciążeniem, ponieważ biegu jałowego nie da się skalibrować bez danych z przyspieszenia. Sterownik potrzebuje informacji o zachowaniu listwy przy 2500, 3500 i 4500 obr./min, aby zbudować kompletną mapę wtrysku.

AC W02 vs W01 vs W03 porównanie listew 4-cylindrowych

Wybór między listwami AC tej samej serii sprowadza się do zakresu mocy, z jakim pracuje dany silnik. Poniższa tabela pokazuje różnice, które przekładają się na konkretne decyzje montażowe.

AC W01 sprawdza się w autach miejskich o umiarkowanej mocy, gdzie priorytetem jest ekonomia. AC W02 to uniwersalny wybór dla większości 4-cylindrowych silników, a AC W03 wchodzi do gry przy jednostkach o mocy powyżej 200 KM, na przykład w Golfie R czy Focusie ST.

Szybszy czas otwarcia w wyższych modelach wynika z zastosowania cewki o niższej indukcyjności. W praktyce oznacza to, że sterownik może zadawać krótsze impulsy przy niskich obrotach, co przekłada się na mniejsze straty gazu w fazie rozruchu.

Kompatybilność listwy AC W02 ze sterownikami STAG

Listwa AC W02-4 współpracuje z całą rodziną sterowników STAG obsługujących 4 cylindry. Poniżej zestawienie najczęściej stosowanych modeli wraz z uwagami montażowymi.

Przy sterownikach STAG 400 starszej generacji kalibracja wymaga ręcznego doboru dysz kalibracyjnych, ponieważ system nie wykonuje autokalibracji w tak szerokim zakresie. W STAG 600 i nowszych modelach procedura przebiega automatycznie.

Wersje QBOX i QMAX pozwalają na diagnostykę listwy bezpośrednio z poziomu aplikacji mobilnej, co ułatwia kontrolę rezystancji cewek i ciśnienia gazu w czasie rzeczywistym. Instalator z odpowiednim oprogramowaniem widzi od razu, który wtryskiwacz zaczyna odbiegać od normy.

Schemat decyzyjny: kiedy wybrać listwę 4-cylindrową

Decyzja o wyborze konkretnego modelu sprowadza się do kilku pytań, które instalator zadaje jeszcze przed otwarciem opakowania. Poniżej krótki schemat oparty na typowych scenariuszach.

Silnik wolnossący 1.4-1.6 o mocy do 110 KM? AC W02 będzie pracować z zapasem przepływu, więc nie ma powodu, by dobierać mocniejszy model. Silnik turbo 1.8-2.0 o mocy 150-200 KM? AC W02 nadal mieści się w zakresie, ale instalator musi zweryfikować, czy moc przypadająca na cylinder nie przekracza 45 KM.

Silnik turbo powyżej 220 KM i moment obrotowy powyżej 350 Nm wymaga już AC W03 lub listwy o jeszcze wyższym przepływie, ponieważ przy pełnym obciążeniu AC W02 osiągnęłaby górną granicę wydajności i zaczęła throttlować przepływ gazu.

Dla aut z systemem start-stop warto wybrać wersję z cewką o rezystancji 1,9 Ω i czasem otwarcia 2,0 ms, bo krótsze impulsy pozwalają na precyzyjniejsze sterowanie przy częstych restartach silnika. Modele o wolniejszej reakcji będą generować szarpnięcia przy każdym automatycznym uruchomieniu.

Gwarancja i wsparcie producenta

Producent AC udziela 24 miesięcy gwarancji na listwę wtryskową AC W02-4, obejmującej wady materiałowe i produkcyjne. Gwarancja wymaga montażu w autoryzowanym warsztacie oraz potwierdzenia kalibracji wpisem do dokumentacji pojazdu, co ułatwia późniejsze roszczenia w przypadku awarii.

Wsparcie techniczne obejmuje dostęp do aktualnych map wtrysku dla konkretnych modeli samochodów oraz infolinię dla instalatorów, gdzie doświadczeni doradcy pomagają dobrać dysze kalibracyjne do nietypowych konfiguracji silnikowych. Ta baza wiedzy eliminuje godziny prób i błędów podczas pierwszego montażu w nowym modelu auta.

Dla kogo jest ta listwa wtryskowa

Listwa wtryskowa AC W02-4 sprawdza się przede wszystkim w warsztatach specjalizujących się w instalacjach LPG i CNG, gdzie stanowi podstawowy element wyposażenia. Instalatorzy wybierają ją ze względu na powtarzalność parametrów i łatwość kalibracji w szerokim zakresie pojazdów.

Wymiana zużytych wtryskiwaczy w starszych instalacjach to drugi scenariusz, w którym AC W02 pojawia się jako następca popularnych modeli AC W01. Kompatybilność króćców i zbliżone wymiary montażowe pozwalają na wymianę bez przerabiania kolektora ssącego.

Floty pojazdów służbowych zasilanych gazem zyskują na AC W02 dzięki przewidywalnej żywotności i niskim kosztom przeglądów. W autach pokonujących 30 000 km rocznie przegląd co 30 000 km zapewnia ciągłość pracy bez niespodzianek na trasie.

FAQ eksploatacyjne

Czy listwę AC W02 można stosować w instalacjach CNG? Tak, korpus i cewka są obojętne chemicznie wobec metanu. Konieczne jest jedynie dobranie reduktora o wyższym ciśnieniu roboczym, zgodnego ze specyfikacją CNG.

Jak rozpoznać, że listwa wymaga wymiany, a nie czyszczenia? Czyszczenie pomoże przy zatkanej dyszy kalibracyjnej objawiającej się nierówną pracą jednego cylindra. Jeśli problem dotyczy wszystkich cylindrów jednocześnie, przyczyną jest zużyta cewka, a nie dysza.

Czy AC W02 poradzi sobie z silnikiem 1.0 EcoBoost o mocy 125 KM? Tak, ponieważ 31 KM na cylinder mieści się w zakresie do 45 KM. Wystarczy dobrać dysze kalibracyjne odpowiednie dla tej mocy i przeprowadzić standardową kalibrację.

Jak często wymieniać uszczelki króćców? Co 60 000 km lub przy każdym demontażu listwy. Uszczelki pracują w środowisku o zmiennej temperaturze i ciśnieniu, więc ich żywotność jest krótsza niż samej cewki.

Wybór listwy wtryskowej STAG AC W02 4 cyl. oznacza sięgnięcie po komponent o sprawdzonych parametrach, przepływie 125 l/min i czasie otwarcia 2,0 ms, który pokrywa zapotrzebowanie większości 4-cylindrowych silników benzynowych. W połączeniu ze sterownikami STAG 400, 600 lub QBOX tworzy spójny ekosystem z pełnym wsparciem diagnostycznym.

Jeśli prowadzisz warsztat LPG albo planujesz wymianę zużytej listwy w aucie o umiarkowanej mocy, AC W02-4 pozostaje jednym z najbezpieczniejszych wyborów na rynku. Sprawdzona konstrukcja, dostępność części eksploatacyjnych i 24-miesięczna gwarancja producenta tworzą pakiet, który minimalizuje ryzyko reklamacji i zapewnia kierowcy spokojną eksploatację na dystansie kolejnych 100 000 km.

Artykuł opracowany na podstawie danych technicznych udostępnionych przez producenta komponentów AC do instalacji gazowych oraz specyfikacji sterowników STAG serii 400, 600 i QBOX.

Źródła: dokumentacja techniczna producenta AC, karty katalogowe sterowników STAG, normy branżowe dotyczące instalacji gazowych w pojazdach samochodowych (ac.com.pl, stag.com.pl).
