Ściana szkieletowa drewniana – budowa i zalety

Ściana szkieletowa drewniana rewolucjonizuje budownictwo dzięki lekkości i szybkości montażu. Poznaj konstrukcję opartą na belkach nośnych, izolacji i poszyciach, która zapewnia wysoką nośność oraz energooszczędność. Odkryj ciężki szkielet niemiecki z drewnem KVH 60x160 mm, oferujący superiorną statykę w porównaniu do systemów kanadyjskiego czy skandynawskiego. Artykuł zgłębia prefabrykację, klejone drewno C24 i porównania przekrojów, byś zrozumiał, jak budować trwałe przegrody zewnętrzne i wewnętrzne.

• Konstrukcja szkieletowa drewniana
• Ciężki szkielet niemiecki
• Drewno KVH 60x160 mm
• Porównanie przekrojów drewna
• Nośność i statyka szkieletu
• Klejone drewno KVH C24
• Prefabrykacja ścian szkieletowych
• Pytania i odpowiedzi

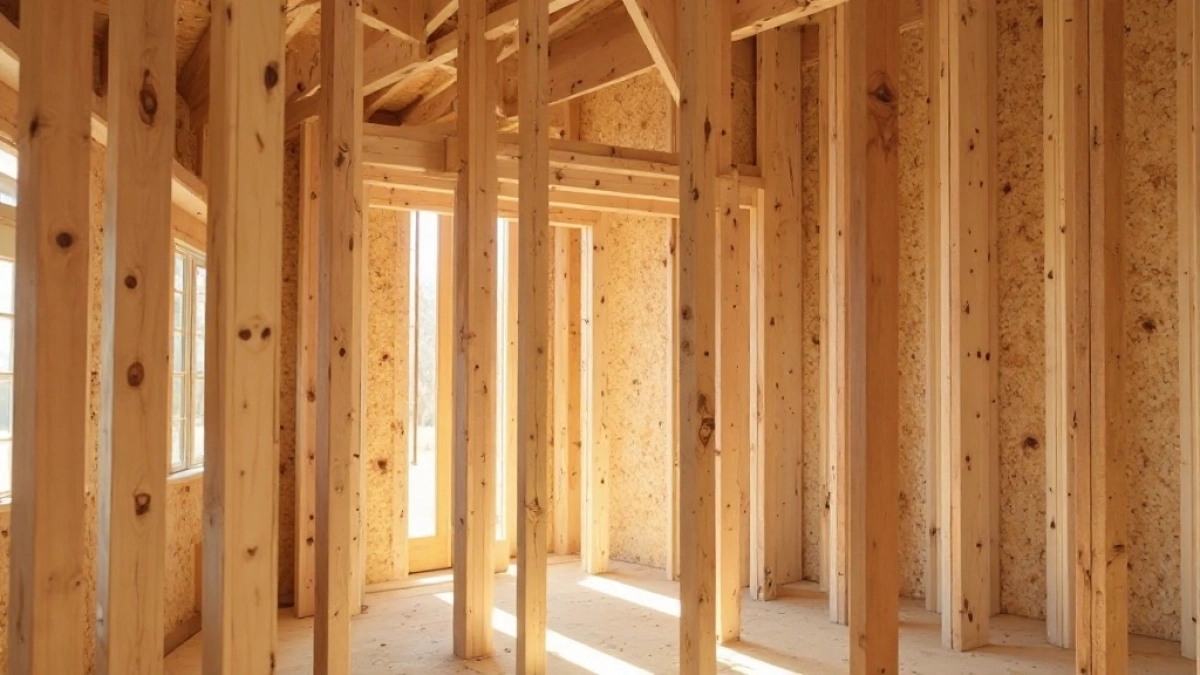

Konstrukcja szkieletowa drewniana

Ściana szkieletowa drewniana składa się z ramy z belek o równych przekrojach. Belki rozmieszcza się co 62,5 cm, tworząc sztywną konstrukcję nośną. Wypełnienie stanowi wełna mineralna o wysokiej gęstości, chroniąca przed stratami ciepła. Poszycie zewnętrzne z płyt OSB zapewnia szczelność. Wnętrze wykańcza się płytami gipsowo-kartonowymi. Taka budowa pozwala na szybki montaż prefabrykatów.

Warstwy ściany krok po kroku:

• Rama z drewna KVH – przenosi obciążenia.
• Izolacja termoizolacyjna – minimalizuje przewodzenie ciepła.
• Folia paroprzepuszczalna – reguluje wilgoć.
• Poszycie zewnętrzne – wzmacnia sztywność.
• Elewacja wentylowana – chroni przed zawilgoceniem.

W ścianach nośnych grubość ramy wynosi 160 mm, co umożliwia wkomponowanie grubej izolacji. Ściany wewnętrzne działowe stosują węższe słupki, ale zachowują tę samą zasadę. Konstrukcja dyfuzyjnie otwarta zapobiega kondensacji pary wodnej. Dzięki temu przegrody służą dekady bez degradacji. Montaż na placu budowy trwa dni, nie tygodnie.

Zobacz także: Drewniane ściany zewnętrzne prefabrykowane – montaż w 1-2 dni

Statyka opiera się na trójwymiarowej sztywności. Płyty poszyciowe pracują na ścinanie, usztywniając szkielet. W warunkach polskich klimatów taka ściana osiąga U=0,12 W/m²K. Izolacja z wełny skalnej o λ=0,032 W/mK wypełnia całą grubość. To rozwiązanie dla domów pasywnych.

Elementy łączące

Łączniki stalowe, jak narożniki perforowane, spinają belki pod kątem prostym. Śruby drewniane o średnicy 6 mm zapewniają wytrzymałość na rozrywanie. W miejscach newralgicznych stosuje się kotwy fundamentowe. Całość kontroluje się wizualnie i wilgotnościowo przed montażem.

Ciężki szkielet niemiecki

Ciężki szkielet niemiecki wyróżnia się belkami 60x160 mm. Ten system przewyższa kanadyjski i skandynawski pod względem masy drewna. Większa objętość surowca podnosi nośność na ścinanie o 50 procent. Idealny do domów prefabrykowanych o dwóch kondygnacjach. Ściany zewnętrzne zyskują na stabilności przy wietrze.

Zobacz także: Przekrój ściany szkieletowej drewnianej – warstwy i budowa

W niemieckim szkielecie słupki stoją pionowo, poprzeczki poziomo. Rozstaw 62,5 cm optymalizuje izolację. Grubsze elementy pozwalają na mocniejsze kotwienie płyt OSB 15 mm. Konstrukcja znosi obciążenia śniegiem do 2 kN/m². W prefabrykacji elementy schną w kontrolowanych warunkach.

• Grubszy przekrój – lepsza sztywność.
• Mocniejsze przytwierdzenie poszycia.
• Wyższa odporność sejsmiczna.
• Trwalsze przegrody w wilgotnym klimacie.

System niemiecki minimalizuje ugięcia pod własnym ciężarem. Belki KVH nie pękają jak lite drewno. Ściany wewnętrzne zyskują na akustyce dzięki masie. Zewnętrzne elewacje z tynku akrylowego trzymają się latami. Budynki z takim szkieletem spełniają normy pasywne bez ETICS.

Porównując do lżejszych systemów, niemiecki zużywa więcej drewna, ale oszczędza na naprawach. Statyka potwierdza nośność 10 kN/m na linię. Prefabrykaty transportuje się bez deformacji. Montaż wymaga dźwigu 5-tonowego.

Zalety w praktyce budowlanej

Ciężki szkielet skraca czas budowy o 30 procent. Izolacja układa się bez mostków termicznych. Wilgoć nie gromadzi się w szkielecie dzięki wentylacji. Przegrody osiągają klasę A++ energetyczną.

Drewno KVH 60x160 mm

Drewno KVH 60x160 mm to certyfikowany produkt do ram nośnych. Wysokość 160 mm pasuje do standardowej izolacji 150 mm. Szerokość 60 mm wzmacnia połączenie z poszyciem. Wilgotność poniżej 18 procent zapobiega skurczowi. Klasa C24 gwarantuje wytrzymałość na zginanie 24 N/mm².

Wymiary są stałe, bez wadliwych sęków. Produkowane z świerku lub sosny skandynawskiej. Powierzchnia przekroju 9600 mm² przenosi obciążenia osiowo. W ścianach zewnętrznych kompensuje naprężenia termiczne. Używa się go w pionowych słupkach i poziomych belkach.

• Certyfikat CE i ETA.
• Stabilność wymiarowa.
• Odporność na wilgoć.
• Łatwość obróbki.
• Ekologiczna produkcja.

KVH 60x160 mm waży 7,5 kg/mb. Montaż śrubami bez wstępnego wiercenia. W prefabrykacji tnie się na miarę z tolerancją 1 mm. Ściany z takim drewnem wytrzymują 50 cykli zamrażania-rozmrażania. Nośność na ścinanie 15 kN/m.

Porównując do litego drewna, KVH ma mniej defektów. Straty materiałowe spadają do 5 procent. W budynkach wielokondygnacyjnych podnosi bezpieczeństwo. Izolacja między słupkami nie uciska drewna.

Parametry mechaniczne

Moduł sprężystości 11 GPa. Wytrzymałość na rozciąganie 14 N/mm². Współczynnik Poissona 0,4. Dane z normy DIN 1052. Testy laboratoryjne potwierdzają stabilność.

Porównanie przekrojów drewna

System kanadyjski używa 38x140 mm – powierzchnia 5320 mm². Skandynawski 45x145 mm daje 6525 mm². Niemiecki KVH 60x160 mm osiąga 9600 mm². Różnica to 80 procent więcej drewna wobec kanadyjskiego. 47 procent więcej niż skandynawski.

Tabela pokazuje wzrost masy surowca. Większy przekrój poprawia moment bezwładności. Kanadyjski ugina się 20 procent bardziej pod obciążeniem. Niemiecki minimalizuje wibracje. Wybór zależy od wysokości budynku.

Wykres wizualizuje różnice. Niemiecki system dominuje w nośności. Skandynawski sprawdza się w niskich budynkach. Kanadyjski oszczędza materiał, ale traci na trwałości.

Wpływ na izolację

Grubsze słupki zajmują 12 procent grubości ściany. Pozwala to na więcej wełny. U=0,11 W/m²K w niemieckim. Kanadyjski osiąga 0,15. Różnica w stratach ciepła to 30 procent rocznie.

Nośność i statyka szkieletu

Nośność szkieletu zależy od przekroju i rozstawu. Dla KVH 60x160 mm wynosi 12 kN/m na ścinanie. Statyka modelowana w programach jak RFEM. Obciążenia: własny ciężar 0,5 kN/m², śnieg 1,5 kN/m². Współczynnik bezpieczeństwa 1,5.

Słupki przenoszą siły osiowe do 50 kN na sztukę. Poprzeczki usztywniają na wyboczenie. Płyty OSB/3 o klasie 15 mm dodają 40 procent sztywności. W ścianach nośnych analizuje się momenty zginające. Normy Eurokod 5 dyktują granice.

• Obliczenie nośności: σ = F/A < f_m,k.
• Sprawdzenie wyboczenia: λ < 0,3.
• Sztywność na ścinanie: G > 500 MPa.
• Dynamika: częstotliwość własna > 10 Hz.
• Odporność ogniowa: R30 bez impregnacji.

Grubszy szkielet redukuje ugięcia do L/400. W wysokich budynkach stosuje się rozpory stalowe. Statyka uwzględnia parcie wiatru 1,2 kN/m². Ściany wewnętrzne niosą 5 kN/m.

W warunkach prefabrykacji testuje się prototypy. Nośność rośnie z klejeniem. Drewno C24 wytrzymuje cykle obciążeniowe. Przegrody nie pękają przy osiadaniu fundamentu 10 mm.

Obliczenia przykładowe

Dla ściany 3 m wys. x 6 m: siła pozioma 10 kN. Nośność niemiecka 18 kN/m. Kanadyjska 9 kN/m. Margines błędu 2x. Dane z symulacji FEM.

Klejone drewno KVH C24

Klejone drewno KVH C24 powstaje z lameli mikrowczepowych. Wczepy o średnicy 2 mm łączą włókna drzewne. Usuwa defekty jak sęki. Stabilność wymiarowa poniżej 0,5 procent. Klasa C24: wytrzymałość 24 N/mm² na zginanie.

Proces: suszenie do 12 procent wilgotności, klejenie PUR, prasowanie. Certyfikat PEFC potwierdza zrównoważony surowiec. Przekrój 60x160 mm bez pęknięć. W ścianach szkieletowych minimalizuje naprężenia wewnętrzne.

• Mikrowczepy – 1000 na m³.
• Klej bez formaldehydu.
• Wyższa gęstość 480 kg/m³.
• Odporność na biodegradację.
• Łatwe cięcie CNC.

Porównując do litego, KVH ma 20 procent wyższą nośność. Nie kurczy się sezonowo. W prefabrykacji skraca kontrolę jakości. Ściany zyskują na szczelności powietrznej <0,6 ACH.

W warunkach wilgotnych klej blokuje chłonność. Żywotność 100 lat. Używa się w strefach zewnętrznych bez impregnacji. Parametry akustyczne Rw=52 dB.

Porównanie z litego drewnem

Tabela podkreśla stabilność. Klejone drewno dominuje w szkieletach ciężkich.

Prefabrykacja ścian szkieletowych

Prefabrykacja zaczyna się od projektu CAD. Belki KVH tnie się CNC z dokładnością 0,5 mm. Rama składana na stole hydraulicznym. Izolacja wdmuchiwana automatycznie. Poszycie przybijane pneumatycznie.

Proces trwa 2 godziny na panel 12 m². Kontrola skanowaniem 3D. Elementy pakowane na flat rack. Transport bez wilgoci. Na budowie montaż na kotwy w 1 dzień.

• Projekt i optymalizacja.
• Cięcie i frezowanie.
• Składanie ramy.
• Wypełnienie izolacją.
• Poszycie i folie.
• Pakowanie i etykietowanie.

Prefabrykaty redukują odpady do 3 procent. Jakość jednolita niezależnie od pogody. Ściany osiągają szczelność n50=1 ACH. W budynkach pasywnych integruje się okna.

Czas budowy spada o 40 procent. Koszt panelu 250 zł/m². Nośność testowana na docelowe obciążenia. Przegrody gotowe do tynku bez suszenia.

Etapy w hali produkcyjnej

Stoły montażowe 20x4 m. Roboty układają wełnę. Suszarnie kontrolują wilgoć. Certyfikacja ISO 9001. Panele ważą 500 kg, łatwe w manewrze.

Pytania i odpowiedzi

• Jakie są główne systemy budowy ścian szkieletowych drewnianych?

  W budownictwie szkieletowym drewnianym wyróżnia się trzy najpopularniejsze systemy: kanadyjski (drewno 38 x 140 mm), skandynawski (45 x 145 mm) oraz niemiecki (60 x 160 mm). Różnią się one przekrojem drewna w konstrukcji nośnej, co wpływa na nośność i trwałość.

• Czym charakteryzuje się system niemiecki z drewnem KVH?

  System niemiecki opiera się na ciężkim szkielecie z certyfikowanym drewnem KVH klejonym na mikrowczepy o przekroju 60 x 160 mm. To drewno zapewnia wyższą stabilność niż lite drewno i jest idealne do domów prefabrykowanych.

• Jak drewno KVH wypada w porównaniu do innych systemów?

  Drewno KVH 60 x 160 mm zawiera 47% więcej surowca niż słupek skandynawski 45 x 145 mm i 80% więcej niż kanadyjski 38 x 140 mm, co poprawia statykę, nośność budynku i trwałe przytwierdzanie płyt poszyciowych.

• Jakie są zalety ciężkiego szkieletu niemieckiego?

  Ciężki szkielet niemiecki gwarantuje większą trwałość ścian w warunkach prefabrykacji, lepszą nośność, solidniejsze mocowanie elementów oraz wyższą jakość dzięki klejonemu drewnu KVH, co zwiększa ogólną stabilność budynku.
