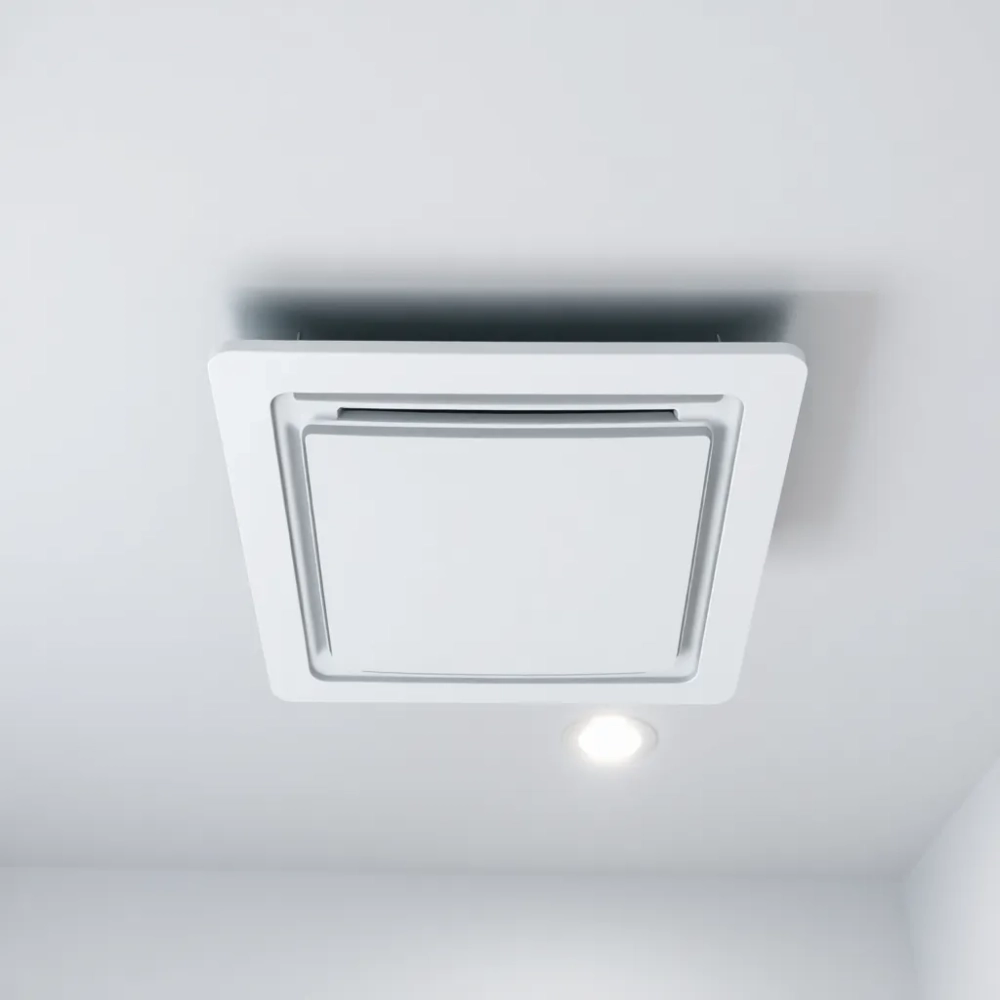

Rekuperator sufitowy do łazienki jak działa, ile kosztuje i kiedy ma sens

Wilgoć w łazience to nie tylko kwestia komfortu, ale konkretne zagrożenie dla zdrowia i struktury budynku. Para wodna z prysznica, suszenie prania, brak okna, krótki obieg do wentylacji grawitacyjnej to przepis na grzyba, odparowaną farbę i nieustanny zapach stęchlizny. Rekuperator sufitowy do łazienki rozwiązuje ten problem u źródła: wymienia zużyte powietrze na świeże, ale zanim wyrzuci je na zewnątrz, oddaje mu ciepło. W domu z wentylacją grawitacyjną tracisz przez kanały 30-50% ciepła decentralna jednostka z odzyskiem potrafi ściąć te straty nawet o 82%, mierzone zgodnie z normą EN 13141-8. Okres zwrotu waha się zwykle od 3 do 7 lat, zależnie od wielkości domu, izolacji i taryfy energetycznej.

• Rekuperator sufitowy do łazienki jak działa, ile kosztuje i kiedy ma sens
• Montaż rekuperatora sufitowego w łazience krok po kroku
• Wydajność, hałas i średnica króćca jak dobrać rekuperator sufitowy do małej łazienki
• Sterowanie i synchronizacja rekuperatorów sufitowych w kilku pomieszczeniach

Dlaczego sufitowy, a nie ścienny?

Rekuperator sufitowy do łazienki instaluje się w stropie między pomieszczeniem a poddaszem lub strychem. Taka lokalizacja daje trzy realne korzyści. Po pierwsze, hałas wentylatora tłumi się w warstwie wełny mineralnej nad sufitem w łazience zostaje 18-24 dB zamiast 26-29 dB, jakie generują typowe modele ścienne. Po drugie, kanał można poprowadzić w suficie podwieszanym bez kucia bruzd w ścianie nośnej. Po trzecie, w łazienkach z prysznicem typu walk-in para wodna idzie do góry, więc kratka wywiewna na suficie łapie ją szybciej niż ta przy podłodze.

Budowa co siedzi w środku obudowy

Każdy rekuperator sufitowy do łazienki składa się z czterech współpracujących elementów. Ceramiczny (aluminiowo-krzemionkowy) wymiennik regeneracyjny magazynuje ciepło z wywiewanego powietrza w swojej strukturze plastra miodu. Wentylator rewersyjny z silnikiem EC ( elektronicznie komutowanym ) odwraca kierunek przepływu co 50-70 sekund. Filtr klasy G3 lub G4 zatrzymuje kurz i pyłki, zanim zablokują pory wymiennika. Obudowa z EPP spienionego polipropylenu łączy izolację termiczną z tłumieniem akustycznym. Całość pobiera od 1,5 do 6 W w biegu normalnym, co przy pracy 24/7 daje roczne zużycie 13-53 kWh, czyli 9-37 zł przy taryfie G11.

Cykl pracy fizyka odzysku ciepła

Faza pierwsza trwa około 35 sekund: wentylator wyciąga zużyte, ciepłe i wilgotne powietrze z łazienki na zewnątrz. Przepływając przez kanaliki ceramiki, oddaje ono ciepło (czyli energię kinetyczną cząsteczek) ściankom wymiennika, które rozgrzewają się do temperatury zbliżonej do temperatury wywiewu. W fazie drugiej, również trwającej około 35 sekund, kierunek obrotów się odwraca. Świeże, zimne powietrze z zewnątrz trafia do wnętrza, przechodzi przez rozgrzany wymiennik i przejmuje zgromadzone ciepło. Do pomieszczenia wraca powietrze podgrzane, ale nie mieszane z wywiewanym stąd sprawność odzysku na poziomie 73-82%. Pozostałe 18-27% to starty na przewodzenie, promieniowanie i niedoskonałość kontaktu ceramiki z powietrzem.

Jednorurowy czy dwururowy co wybrać do łazienki

Rekuperator jednorurowy sufitowy do łazienki to najpopularniejszy wariant. Pracuje naprzemiennie: raz wywiew, raz nawiew, na jednym króćcu. Sprawdza się przy łazienkach do 8 m², gdzie kubatura nie przekracza 20 m³. Montaż wymaga jednego otworu w stropie, średnicy 150-160 mm, więc łatwo go ukryć w suficie podwieszanym. Rekuperator dwururowy ma osobne króćce nawiewny i wywiewny, a wentylator pracuje ciągle w obu kierunkach jednocześnie. Sprawność odzysku spada wtedy do 50-65%, bo wymiennik nie zdąży się w pełni naładować lub rozładować w krótkim cyklu. Dwururowy ma sens przy łazienkach powyżej 10 m² z wanną, gdzie potrzebujesz jednoczesnego usuwania pary i dostarczania świeżego powietrza.

Porównanie modeli dwa popularne warianty

Kiedy Standard, a kiedy wariant RC

Montaż rekuperatora sufitowego w łazience krok po kroku

Wybór miejsca nie nad prysznicem, nie przy lampie

Kratka wywiewna musi znaleźć się w strefie największej koncentracji pary, czyli zazwyczaj 50-80 cm od krawędzi kabiny prysznicowej. Nie montuj jej jednak bezpośrednio nad głowicą prysznica drobne krople wody z czasem osadzają się w filtrze i wymienniku, skracając ich żywotność. Zachowaj minimum 30 cm odległości od opraw oświetleniowych, żeby skropliny nie kapały na halogeny ani na elektronikę zasilacza. W praktyce najlepiej sprawdza się centralny punkt stropu, mniej więcej nad umywalką lub wannie.

Wiercenie otworu i rura teleskopowa

Standardowa średnica montażowa to 158 mm dla modeli o wydajności 60 m³/h. Wiertnicą diamentową lub koronką udarową wycinasz otwór w stropie, zachowując spadek 1-2° na zewnątrz, żeby skropliny spływały na zewnątrz, a nie do pomieszczenia. W otwór wsuwasz rurę teleskopową z PVC, regulowaną w zakresie 27-56 cm. Rura musi być krótsza o 5 mm od grubości stropu, żeby ceramika wymiennika nie opierała się bezpośrednio na betonie dzięki temu drgania wentylatora nie przenoszą się na konstrukcję.

Izolacja wymiennika obowiązkowa przy grubym stropie

Przy stropie grubszym niż 40 cm ceramiczny wkład wymiennika zaczyna pracować w strefie temperatur bliskich zewnętrznej. Skropliny osadzają się na jego powierzchni, obniżając sprawność odzysku o 10-15 punktów procentowych. Rozwiązanie? Owijasz wkład warstwą wełny mineralnej o grubości 30 mm i gęstości 40 kg/m³, paroprzepuszczalną od strony zewnętrznej. Dzięki temu wymiennik utrzymuje temperaturę o 8-12°C wyższą niż otoczenie i nie dochodzi do kondensacji.

Podłączenie elektryczne uwaga na SELV

Większość rekuperatorów sufitowych do łazienki pracuje na napięciu bezpiecznym 12 V DC, dostarczanym przez zewnętrzny zasilacz. To obwód SELV (Safety Extra-Low Voltage), więc w strefie 0 i 1 łazienki możesz go prowadzić bez dodatkowej ochrony różnicowoprądowej, o ile zasilacz stoi poza strefą 2. Kabel łączysz kostką WAGO lub złączem o klasie szczelności IP44. Sam zasilacz montujesz w suchej, dostępnej lokalizacji najczęściej na strychu lub w garażu.

Uruchomienie i kalibracja

Po podłączeniu zasilania ustawiasz biegi za pomocą zworek lub pilota. Pierwszy bieg to 20 m³/h tryb nocny, niemal bezgłośny. Drugi bieg (40 m³/h) to standard dzienny, zapewniający wymianę powietrza co 30 minut w łazience 6 m². Trzeci bieg (60 m³/h) włączasz ręcznie po kąpieli lub automatycznie w modelach z czujnikiem RH gdy wilgotność przekroczy 65%. Po 24 godzinach pracy sprawdź, czy na kratce wywiewnej pojawia się kondensat. Jeśli tak, przesuń kratkę 5 cm w kierunku przeciwnym do gradientu termicznego.

Wydajność, hałas i średnica króćca jak dobrać rekuperator sufitowy do małej łazienki

Norma wentylacyjna co mówi PN-83/B-03430

Polska norma wentylacyjna z 1983 roku, wciąż obowiązująca w nowelizacjach, wskazuje 50 m³/h jako minimalny strumień powietrza wywiewanego z łazienki z ubikacją. To wartość obliczona przy założeniu 8-krotnej wymiany powietrza na godzinę w pomieszczeniu 6 m² o wysokości 2,5 m. Tym samym rekuperator sufitowy do łazienki o wydajności 60 m³/h daje 20-procentowy zapas, który rekompensuje spadki ciśnienia przy zabrudzonym filtrze. Europejska dyrektywa Ecodesign 1254/2014 nakłada dodatkowy wymóg: maksymalny SPI (Specific Power Input) 0,1 W/(m³/h) dla jednostek z odzyskiem ciepła. Modele z SPI 0,054-0,08 spełniają klasę A lub A+.

Głośność dlaczego każdy dB ma znaczenie

Skala decybelowa jest logarytmiczna: 20 dB to szept z odległości 1,5 m, 30 dB to cicha rozmowa, 40 dB to szum biurowy. Rekuperator sufitowy do łazienki na pierwszym biegu generuje 15-18 dB to poniżej progu słyszalności w sypialni oddzielonej ścianą kartonowo-gipsową. Na drugim biegu hałas rośnie do 21-24 dB, co odpowiada cichej deszczowej nocy. Trzeci bieg (26-29 dB) słychać wyraźnie, ale w łazience i tak zwykle gra wentylator wyciągu lub gra muzyka, więc wzrost o 5 dB względem biegu drugiego nie przeszkadza. Kluczowa zasada: każde 3 dB różnicy to dwukrotna zmiana mocy akustycznej, ale tylko 1,4-krotna zmiana subiektywnej głośności.

Średnica króćca a opory przepływu

Króciec o średnicy 150 mm zapewnia opory przepływu 8-12 Pa przy 60 m³/h. Przy średnicy 125 mm opory rosną do 25-30 Pa, wentylator zwiększa obroty, a SPI skacze z 0,06 do 0,12 W/(m³/h). Dla małej łazienki do 7 m² wystarczy średnica 100 mm, ale pod warunkiem, że długość kanału nie przekracza 1,5 m. Każdy metr dodatkowej rury to 1,5-2 Pa straty, więc przy kanale 3 m średnica 100 mm oznacza już duży spadek wydajności.

Grubość ściany i stropu kiedy trzeba zastosować przedłużkę

Standardowy rura teleskopowa obsługuje stropy 27-56 cm. W domach z poddaszem użytkowym, gdzie strop drewniany ma 60-80 cm, potrzebujesz przedłużki z PVC lub PP, która wydłuża kanał do 100 cm. Bez przedłużki wymiennik ceramiczny nie mieści się w kanale, a powietrze opływa go bokiem, omijając strefę odzysku ciepła. Sprawność spada wtedy radykalnie, do 30-40%. Pamiętaj, żeby przedłużka nie była dłuższa niż 1,2 m powyżej tej wartości para wodna zaczyna skraplać się wewnątrz rury.

Praca w niskich temperaturach testy TÜV Rheinland

Rekuperator sufitowy do łazienki pracuje stabilnie w zakresie −20°C do +50°C, co potwierdzają testy TÜV Rheinland z 2015 roku i nowsze. Przy temperaturze zewnętrznej −15°C nawiew wraca do łazienki z temperaturą około +12-15°C to wartość akceptowalna, nie wywołująca przeciągu. Ryzyko oblodzenia wymiennika jest zminimalizowane przez niską bezwładność ceramicznego wkładu: po każdym cyklu ceramiczny rdzeń odmarza dzięki ciepłu wywiewanego powietrza. Model z algorytmem antyzamarzaniowym (wariant RC) przechodzi automatycznie w tryb "tylko wywiew", gdy czujnik temperatury wykryje wartość poniżej −10°C, eliminując ryzyko całkowitego zamarznięcia.

Konserwacja krótka checklista

• Filtr G3: czyść pod bieżącą wodą co 3-6 miesięcy, w zależności od zapylenia.
• Wymiennik ceramiczny: przegląd raz w roku, najlepiej przed sezonem grzewczym.
• Wentylator: kontrola wizualna co 6 miesięcy, odkurzanie kratki ochronnej.
• Panel serwisowy: w wariancie RC zdejmujesz go jednym ruchem dzięki magnesom neodymowym.
• Kratka zewnętrzna: usuwanie liści i pajęczyn raz na kwartał.

Sterowanie i synchronizacja rekuperatorów sufitowych w kilku pomieszczeniach

Sterownik 3-przyciskowy i zworki A/B

Podstawowy wariant rekuperatora sufitowego do łazienki ma sterownik ścienny z trzema przyciskami: bieg 1, 2, 3 i diodą LED sygnalizującą tryb. Maksymalnie 10 urządzeń łączysz w magistralę niskonapięciową, adresując każde zworką A lub B. Dzięki temu wentylatory pracują synchronicznie w tym samym momencie wszystkie wywiewają lub nawiewają, co zapobiega ciśnieniowym przepływom między pomieszczeniami. Zworki ustawiasz tylko na jednym urządzeniu, reszta kopiuje fazę automatycznie.

Pilot IR i przewód synchronizacji w wariancie RC

Model z czujnikiem wilgotności i temperatury obsługujesz pilotem na podczerwień, działającym w zasięgu 8 m. Przewodem jedno-parowym łączysz urządzenia w łańcuch, dzięki czemu tryb BOOST w jednej łazience wyzwala automatyczne przyspieszenie w pozostałych. Pilot ma 4 przyciski: LOW, MED, HIGH, AUTO, a w trybie AUTO wentylator sam dostosowuje bieg do wilgotności. Czerwony przycisk awaryjny na obudowie pozwala wymusić wywiew na 30 minut, na przykład po zalaniu podłogi.

Integracja z Smart Home Modbus i WiFi

Coraz więcej rekuperatorów sufitowych do łazienki obsługuje protokół Modbus RTU przez port RS-485. Podłączasz bramkę WiFi, konfigurujesz w aplikacji producenta, a urządzenie współpracuje z Home Assistant, Supla lub Tuya. Scenariusz: czujnik wilgotności w łazience wyzwaca BOOST tylko wtedy, gdy w sypialni ktoś śpi (dane z czujnika obecności). To poziom automatyzacji, który jeszcze 5 lat temu wymagał centrali wentylacyjnej za 30 000 zł.

Wymogi prawne i certyfikaty

Rekuperator sufitowy do łazienki montowany w strefie 0 lub 1 łazienki musi mieć deklarację zgodności CE i klasę szczelności co najmniej IPX4. Certyfikat TÜV Rheinland potwierdza zgodność z normą EN 13141-8 (badanie właściwości jednostopniowych urządzeń do wentylacji mieszkań). Zgodność z rozporządzeniem Komisji (UE) 1254/2014, uzupełnionym przez 2017/C 80/01, gwarantuje, że SPI i SEC (współczynnik energii pierwotnej) mieszczą się w klasie A lub wyższej. ISO 5801 definiuje warunki pomiaru wydajności i mocy akustycznej wszystkie porównywalne modele powinny mieć deklarację zgodności właśnie z tą normą.

Kiedy rekuperator sufitowy do łazienki to za mało

Centrala wentylacyjna z rekuperacją staje się konieczna, gdy masz więcej niż 4 łazienki i kuchnię z okapem, a łączna wymagana wydajność przekracza 350 m³/h. W domu pasywnym, gdzie zapotrzebowanie na ciepło do wentylacji to 80% wszystkich strat, pojedyncze jednostki sufitowe nie wystarczą potrzebujesz centralnego rekuperatora z gruntowym wymiennikiem ciepła. Gdy łazienka ma więcej niż 12 m² lub kombinację wanny, sauny i prysznica, jeden rekuperator sufitowy do łazienki nie zapewni wymaganej krotności wymiany. W takiej sytuacji montujesz dwa urządzenia, każde o wydajności 60 m³/h, zsynchronizowane zworkami A/B.

FAQ cztery pytania, które padają najczęściej

Czy rekuperator sufitowy do łazienki nadaje się do mieszkania w bloku? Tak, ale musisz uzyskać zgodę wspólnoty lub spółdzielni na przebicie ściany zewnętrznej. W praktyce montaż w bloku z wielkiej płyty jest możliwy, o ile nie naruszasz stropu, a otwór wiercisz w ścianie osłonowej, a nie nośnej.

Ile prądu pobiera taki rekuperator? W biegu pierwszym pobór wynosi 1,5-2 W, w biegu drugim 3-4 W, w biegu trzecim 5-6 W. Przy pracy 24/7 w biegu drugim roczne zużycie to około 26 kWh, co kosztuje 18-25 zł przy taryfie G11.

Czy w nocy słychać rekuperator sufitowy? Na pierwszym biegu generuje 15-18 dB, co jest porównywalne z szelestem liści za oknem. W sypialni oddzielonej drzwiami nie usłyszysz go w ogóle, w sypialni połączonej otworem łazienki dźwięk jest ledwo wyczuwalny.

Co z alternatywami wentylator wyciągowy z nawiewnikiem? To rozwiązanie tańsze o 70-80%, ale nie odzyskuje ciepła. Roczna strata energii przy wentylatorze wyciągowym 100 m³/h to 1500-2000 kWh, czyli 1100-1500 zł. Rekuperator sufitowy do łazienki zwraca się w 3-5 lat.

Rekuperator sufitowy do łazienki to konkretne narzędzie do walki z wilgocią, pleśnią i stratami ciepła. Wybieraj wydajność 60 m³/h, jeśli łazienka ma do 8 m², króciec 150 mm, certyfikat TÜV i klasę energetyczną A+. Wariant z czujnikiem RH i algorytmem antyzamarzaniowym warto dopłacić 500-600 zł, bo oszczędza ręczne sterowanie i chroni wymiennik w mroźne dni. Montaż w stropie z wełną mineralną 30 mm eliminuje hałas i mostki termiczne, a rura teleskopowa 27-56 cm pokrywa 90% polskich konstrukcji. Przy dwóch łazienkach synchronizacja zworkami A/B zapewnia stałe ciśnienie w kanałach i eliminuje przeciągi między pomieszczeniami.

Źródła danych i norm

PN-83/B-03430 polska norma wentylacyjna, Strumienie objętości powietrza w pomieszczeniach. EN 13141-8 norma europejska, Wentylacja budynków. Badanie właściwości elementów instalacji wentylacyjnych mieszkań. Rozporządzenie Komisji (UE) 1254/2014 z 11 lipca 2014, dyrektywa Ecodesign 2009/125/WE, wymagania dotyczące wentylacji mieszkań. ISO 5801 przemysłowe przewody wentylacyjne. Badanie wydajności. Zbiór norm TÜV Rheinland dla urządzeń wentylacyjnych mieszkań, edycja 2015 i nowsze. Normy ISO 3741 i ISO 3744 dla pomiarów mocy akustycznej wentylatorów w warunkach laboratoryjnych. PN-EN 60335-1 bezpieczeństwo urządzeń elektrycznych do użytku domowego. Dyrektywa niskonapięciowa 2014/35/UE oraz kompatybilności elektromagnetycznej 2014/30/UE. Strona Krajowej Oceny Technicznej ITB kategorie aprobat technicznych dla urządzeń wentylacyjnych.
