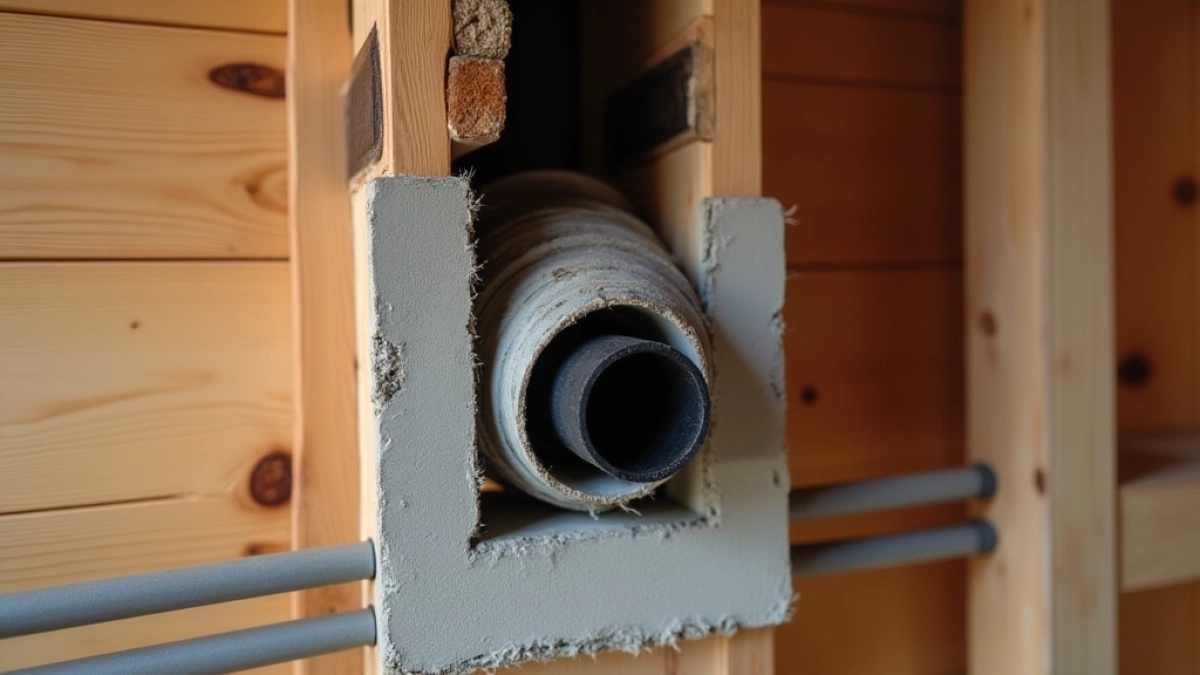

Przejście kominowe przez ścianę drewnianą – bezpieczny montaż COQISOL/KTM

Przejście kominowe przez ścianę drewnianą to jeden z tych detali, na którym nie wolno oszczędzać, bo błąd w odległości lub uszczelnieniu oznacza realne ryzyko pożaru, utratę ciągu i kosztowną rozbiórkę. Drewno pracuje inaczej niż cegła, zmienia wymiar pod wpływem wilgoci i temperatury, a w strefie komina potrafi żarzyć się latami zanim pojawi się płomień. Krótki tekst poniżej zbiera konkretne rozwiązania systemowe, które eliminują większość problemów spotykanych na budowach domów szkieletowych i z bali.

• Płyta PDSE i rękaw COQISOL budowa systemu krok po kroku
• Dobór średnicy KTM i rury Dualinox do przejścia przez ścianę palną
• Najczęstsze błędy montażowe przejścia kominowego w drewnie
• Montaż krok po kroku
• Zastosowanie i bezpieczeństwo pożarowe
• Cena i warianty
• Najczęstsze pytania inwestorów
• Kiedy NIE stosować systemu COQISOL

Płyta PDSE i rękaw COQISOL budowa systemu krok po kroku

System składa się z dwóch elementów, które razem tworzą barierę między spalinami a palną ścianą. Pierwszy to płyta PDSE, czyli płyta przeciwpożarowa montowana po obu stronach przegrody. Drugi to rękaw COQISOL, cylindryczna tuleja wsuwana w otwór i wypełniająca przestrzeń między ściankami.

Płyta PDSE zbudowana jest z mineralnej okładziny zespolonej z warstwą ogniochronną, która pod wpływem temperatury tworzy spienioną strukturę odcinającą dostęp tlenu. Takie zachowanie opóźnia nagrzewanie drewna nawet o 120 minut w warunkach pożaru standardowego krzywej temperaturowej, co potwierdzają badania zgodne z EN 1366-3.

Rękaw COQISOL odpowiada za cztery funkcje jednocześnie, dlatego wymaga precyzyjnego osadzenia w płycie. Pierwsza to uszczelnienie przejścia przed wilgocią i spalinami. Druga to utrzymanie minimalnej odległości 75 mm od materiałów palnych, zgodnie z EN 1856-1. Trzecia eliminuje mostki termiczne, czwarta zapewnia ciągłość izolacji termicznej ściany.

Połączenie obu elementów tworzy szczelny, nieprzenikliwy blok, w którym rura spalinowa przechodzi suchą przestrzenią. Ciepło z dymu oddaje do otoczenia przez warstwę izolacji ceramicznej, zanim dotrze do desek lub bali, a drewno pozostaje w bezpiecznej temperaturze nawet przy intensywnym paleniu.

Przewaga nad klasycznymi przepustami polega na powtarzalności parametrów. Przy prawidłowym montażu każdy instalator uzyska ten sam rezultat, bo odległość 75 mm jest wymuszana geometrią rękawa, a nie pomiarem w trakcie pracy.

Dane techniczne zestawu

• Materiał płyty: krzemianowo-wapniowy rdzeń z okładziną z wełny mineralnej o gęstości 180 kg/m³
• Grubość izolacji termicznej w rękawie: 50 mm
• Odporność temperaturowa: do 600°C pracy ciągłej, do 1000°C w szczycie pożaru
• Średnice rękawa: 80, 100, 130, 150, 180, 200 mm
• Normy: EN 1856-1, EN 1856-2, oznakowanie CE

Dobór średnicy KTM i rury Dualinox do przejścia przez ścianę palną

Średnica systemu musi odpowiadać mocy urządzenia grzewczego oraz typowi palnika. Zbyt mała rura spowoduje nadmierny opór i cofanie się spalin, zbyt duża obniży prędkość przepływu i temperaturę w kominie, prowadząc do kondensacji sadzy.

Dobór rury Dualinox zależy od średnicy rękawa COQISOL. Rura zewnętrzna musi pasować do wewnętrznej średnicy tulei, a średnica wewnętrzna rury musi odpowiadać króćcom kotła. Poniższa tabela pokazuje standardowe pary:

Najczęściej stosowanym wariantem w domach jednorodzinnych jest KTM 150 z rurą Dualinox 150/200, ponieważ obsługuje kominki i piece o mocy do 12 kW. Piece gazowe kondensacyjne zwykle wymagają mniejszej średnicy, KTM 100 wystarcza przy mocy do 8 kW.

Decyzję o średnicy warto podjąć na etapie projektu instalacji, bo zmiana po wykończeniu ściany oznacza kucie i ponowne uszczelnianie. Pomiar średnicy króćca wylotowego kotła podaje producent w karcie technicznej, a tabela KTM pozwala dobrać cały komplet bez prób i błędów.

Najczęstsze błędy montażowe przejścia kominowego w drewnie

Najpoważniejszy błąd to rezygnacja z systemu przejściowego na rzecz zwykłej pianki montażowej. Pianka PU w kontakcie z temperaturą powyżej 250°C traci strukturę i wydziela toksyczne gazy, a po kilku latach wysokich temperatur kruszeje i zostaje wypłukana przez wilgoć.

Drugi, równie groźny błąd, to zbyt mała odległość rury od drewna. Każdy milimetr poniżej 75 mm zwiększa ryzyko zapłonu, bo drewno sosnowe zaczyna pirolizować już przy 120°C, gdy trwa to od kilku tygodni do kilku miesięcy. System COQISOL wymusza tę odległość geometrią rękawa, ale tylko gdy jest prawidłowo osadzony.

Trzeci problem to brak dylatacji. Drewno ściany pracuje sezonowo, zmieniając wymiar nawet o 2-3% w zależności od wilgotności. Sztywne wypełnienie otworu kruszy się przy pierwszej większej zmianie wymiaru, a powstała szczelina ciągnie zimne powietrze i skropliny do wnętrza przegrody.

Czwarty błąd to mieszanie elementów różnych producentów. Łączenie płyty PDSE z rękawem innej firmy zwykle kończy się brakiem szczelności, bo tolerancje wymiarowe nie są zbieżne, a deklaracja zgodności obejmuje wyłącznie kompletny system.

Piąty, często pomijany błąd, to montaż w ścianie, która nie ma odpowiedniej wentylacji. Para wodna z wewnątrz domu przenika do przegrody, a brak cyrkulacji powietrza w warstwie izolacji powoduje gnicie drewna wokół przejścia, nawet jeśli samo przejście jest szczelne.

⛔ Bez systemu COQISOL nie wolno zbliżać rury spalinowej do drewna na mniej niż 75 mm. To wymóg normy EN 1856-1, a nie sugestia producenta.

Montaż krok po kroku

Prace zaczynają się od wycięcia otworu o średnicy podanej w tabeli doboru. Piłą otwornicą lub wiertnicą koronkową wycina się otwór prostopadle do powierzchni ściany, dbając o równe krawędzie bez poszarpanych włókien drewna.

Kolejny krok to przygotowanie płyty PDSE. Płyta powinna mieć średnicę większą od otworu o co najmniej 40 mm, by tworzyć kołnierz oparty na licu ściany. W domach szkieletowych płytę montuje się od razu do słupków, by uniknąć mostka powietrznego.

Rękaw COQISOL wsuwa się w otwór od zewnątrz, aż oprze się o wewnętrzną płytę PDSE. Połączenie powinno być szczelne, bez widocznych szczelin między płytą a tuleją. Jeśli szczelina wystąpi, wypełnia się ją paskami ogniochronnej wełny mineralnej.

Rura Dualinox przechodzi przez rękaw z zachowaniem minimalnego dystansu 25 mm od wewnętrznej ścianki tulei. Dystans ten pozwala na swobodny przepływ powietrza chłodzącego, który odprowadza ciepło resztkowe od ściany.

Uszczelnienie odbywa się po obu stronach ściany. Od wewnątrz stosuje się silikon żaroodporny lub taśmę ceramiczną, od zewnątrz aluminiową taśmę klejącą, odporną na UV i temperaturę do 150°C. Folię paroizolacyjną w domu szkieletowym wywija się na płytę PDSE i kleji do niej, tworząc ciągłą barierę.

Ostatnim krokiem jest kontrola odległości 75 mm od wszelkich elementów palnych. Miarką zwraca się uwagę na krokwie, słupki szkieletu, legary, belki stropowe w promieniu 100 mm od rękawa. Każde zbliżenie poniżej wymogu wymaga dodatkowej osłony z płyty krzemianowo-wapniowej.

Całość prac zajmuje doświadczonemu instalatorowi 2-3 godziny, łącznie z pomiarem i kontrolą szczelności. Narzędzia ograniczają się do wiertnicy, poziomicy, noża, miarki i pistoletu do silikonu.

Checklist zakupowy

• Rękaw COQISOL w wybranej średnicy
• Dwie płyty PDSE (wewnętrzna i zewnętrzna)
• Rura Dualinox o długości co najmniej 1 m
• Adapter kominowy pasujący do kotła lub kominka
• Silikon żaroodporny 300 ml
• Taśma aluminiowa żaroodporna
• Opcjonalnie: kołnierz przeciwdeszczowy do montażu na zewnątrz

Zastosowanie i bezpieczeństwo pożarowe

Wymóg 75 mm odległości od materiałów palnych wynika z badań nad rozchodzeniem się ciepła w przegrodzie z drewna sosnowego. Bez systemu COQISOL temperatura na powierzchni drewna w odległości 50 mm od rury spalinowej osiąga 180°C po dwóch godzinach pracy kominka, czyli znacznie powyżej progu pirolizy.

System COQISOL obniża tę temperaturę do około 60°C w tej samej odległości. Mechanizm działania polega na konwekcji powietrza w szczelinie między rurą a rękawem, która odprowadza ciepło w górę i na zewnątrz, zanim dotrze ono do drewna. Jednocześnie izolacja ceramiczna rękawa pochłania promieniowanie cieplne.

Zgodność z przepisami potwierdzają trzy niezależne dokumenty. Pierwszy to oznakowanie CE zgodne z EN 1856-1, drugi to deklaracja zgodności producenta, trzeci to raport z badań w akredytowanym laboratorium notyfikowanym, na przykład Instytucie Techniki Budowlanej.

Wybór systemu wpływa też na późniejsze koszty eksploatacji. Mostki termiczne w tradycyjnym przejściu generują straty ciepła rzędu 30-50 kWh rocznie w domu szkieletowym, a ich usunięcie przez COQISOL zwraca się w ciągu 5-7 lat przy obecnych cenach energii.

Cena i warianty

System COQISOL sprzedawany jest w sześciu wariantach średnic, a cena rośnie proporcjonalnie do rozmiaru. Najtańszy wariant KTM 80 to koszt bazowy, najdroższy KTM 200 bywa nawet trzykrotnie droższy ze względu na większe zużycie izolacji ceramicznej.

Zestaw obejmuje wyłącznie płytę PDSE i rękaw COQISOL. Rura Dualinox, adaptery i akcesoria montażowe są sprzedawane oddzielnie, dlatego przed zakupem warto przygotować pełną listę elementów.

Porównanie z alternatywami pokazuje, że system COQISOL wypada korzystnie w bilansie całkowitym. Samodzielne wykonanie obudowy z blachy i wełny kosztuje 600-900 PLN materiału, ale wymaga dodatkowych robót murarskich i wydłuża czas montażu o pół dnia. Brak certyfikowanego rozwiązania może też utrudnić odbiór kominiarski.

Dla kogo COQISOL/KTM

Rozwiązanie sprawdza się wszędzie tam, gdzie ściana nośna lub działowa wykonana jest z drewna o grubości co najmniej 100 mm. Dotyczy to domów szkieletowych, budynków z bali, altan ogrzewanych kominkami oraz przybudówek z drewnianą konstrukcją. Nie zastępuje przejścia przez dach ani przez strop, bo geometria rękawa jest zaprojektowana wyłącznie do przegród pionowych.

Najczęstsze pytania inwestorów

Wielu właścicieli domów szkieletowych pyta, czy rękaw COQISOL może być krótszy niż grubość ściany. Odpowiedź jest jednoznaczna: nie, bo przerwa w izolacji termicznej działa jak komin wentylacyjny, ciągnąc zimne powietrze w jedną stronę i ciepłe w drugą. Standardowa długość rękawa pokrywa ściany o grubości od 100 do 300 mm, a dla grubszych przegród stosuje się łączniki przedłużające.

Inną wątpliwością jest konieczność stosowania płyty PDSE po obu stronach. Płyta wewnętrzna chroni przed promieniowaniem cieplnym, zewnętrzna przed wpływami atmosferycznymi i stanowi barierę dla ognia od zewnątrz. Rezygnacja z którejkolwiek z nich obniża klasę odporności ogniowej o połowę, co potwierdzają badania laboratoryjne.

Pytanie o możliwość montażu w ścianie istniejącej pojawia się przy modernizacjach. Odpowiedź brzmi: tak, ale wymaga demontażu okładziny ściany na fragmencie co najmniej 50 cm szerszym niż otwór. Bez tego nie da się prawidłowo osadzić płyt PDSE ani zachować ciągłości paroizolacji.

Ostatnia kwestia dotyczy kompatybilności z innymi systemami kominowymi. Rura Dualinox współpracuje z wkładami ze stali nierdzewnej i kominami powietrzno-spalinowymi, o ile średnice są zgodne. Łączenie z kominami ceramicznymi wymaga dodatkowego adaptera przejściowego.

Kiedy NIE stosować systemu COQISOL

System nie nadaje się do przejść przez przegrody poziome, takie jak strop czy dach, bo wymaga innej geometrii odprowadzania ciepła. Nie sprawdza się też w ścianach o grubości poniżej 80 mm, gdzie rękaw nie mieści się w standardowej długości.

Nie zaleca się stosowania w przypadku spalin mokrych z kotłów kondensacyjnych starszej generacji bez odprowadzenia kondensatu, bo wilgoć gromadzi się w szczelinie powietrznej rękawa. W takich instalacjach lepiej sprawdza się koncentryczny system powietrzno-spalinowy przez ścianę.

Rezygnacja z systemu jest uzasadniona tylko wtedy, gdy rura spalinowa prowadzona jest w kanałe murowanym oddalonym od drewna, na przykład w istniejącym kominie ceglanego komina. Wówczas przejście przez ścianę drewnianą nie występuje w ogóle, bo spaliny trafiają do murowanego przewodu wcześniej.

Źródła i normy

• EN 1856-1: Kominy metalowe. Metody badań i wymagania eksploatacyjne dla kominów metalowych
• EN 1856-2: Kominy metalowe. Wymagania dla kominów z blachy nierdzewnej
• EN 1366-3: Badania odporności ogniowej instalacji technicznych. Uszczelnienia przejść
• PN-89/B-10425: Przewody dymowe, spalinowe i wentylacyjne murowane z cegły
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.)
• Instytut Techniki Budowlanej katalog aprobata technicznych

Przy doborze średnicy i akcesoriów pomocna jest rozmowa z doradcą technicznym, który zweryfikuje kompatybilność elementów przed zakupem.
