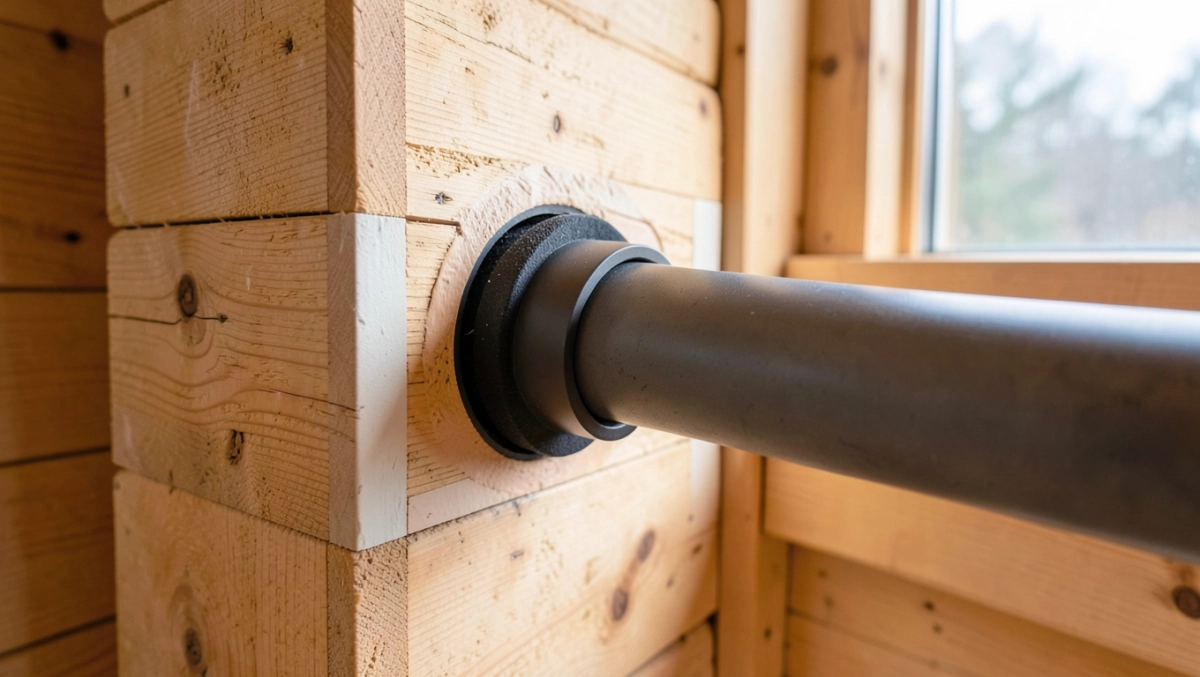

Przejście komina przez drewnianą ścianę 120 mm bez ryzyka pożaru

Pięćset stopni Celsjusza w drewnianej ścianie to scenariusz, którego nikt nie chce testować we własnym domu, a mimo to co roku w Polsce dochodzi do kilkudziesięciu pożarów komórkowych właśnie przez błędnie wykonane przejście komina przez ścianę drewnianą 120. Najczęściej winowajcą nie jest sam komin, lecz brak izolowanego przepustu, który potrafiłby utrzymać bezpieczny dystans między gorącą rurą a palnymi elementami szkieletu. Ten artykuł pokazuje, jak działają gotowe systemy przejściowe, dlaczego ich konstrukcja odpowiada konkretnym wymogom normy PN-EN 1856 oraz jak dobrać właściwą średnicę, żeby za pierwszym razem uniknąć poprawek, strat cieplnych i problemów z kominiarskiem.

• Jak działa system COQISOL KTM w drewnianej ścianie
• Dobór średnicy otworu do rury kominowej 120 mm
• Montaż płyty PDSE i rękawa krok po kroku
• Najczęstsze błędy przy przejściu komina przez drewno
• Porównanie z alternatywnymi rozwiązaniami
• Checklist przed zakupem systemu przejściowego
• Dlaczego izolowane przejście chroni więcej niż tylko przed ogniem

Jak działa system COQISOL KTM w drewnianej ścianie

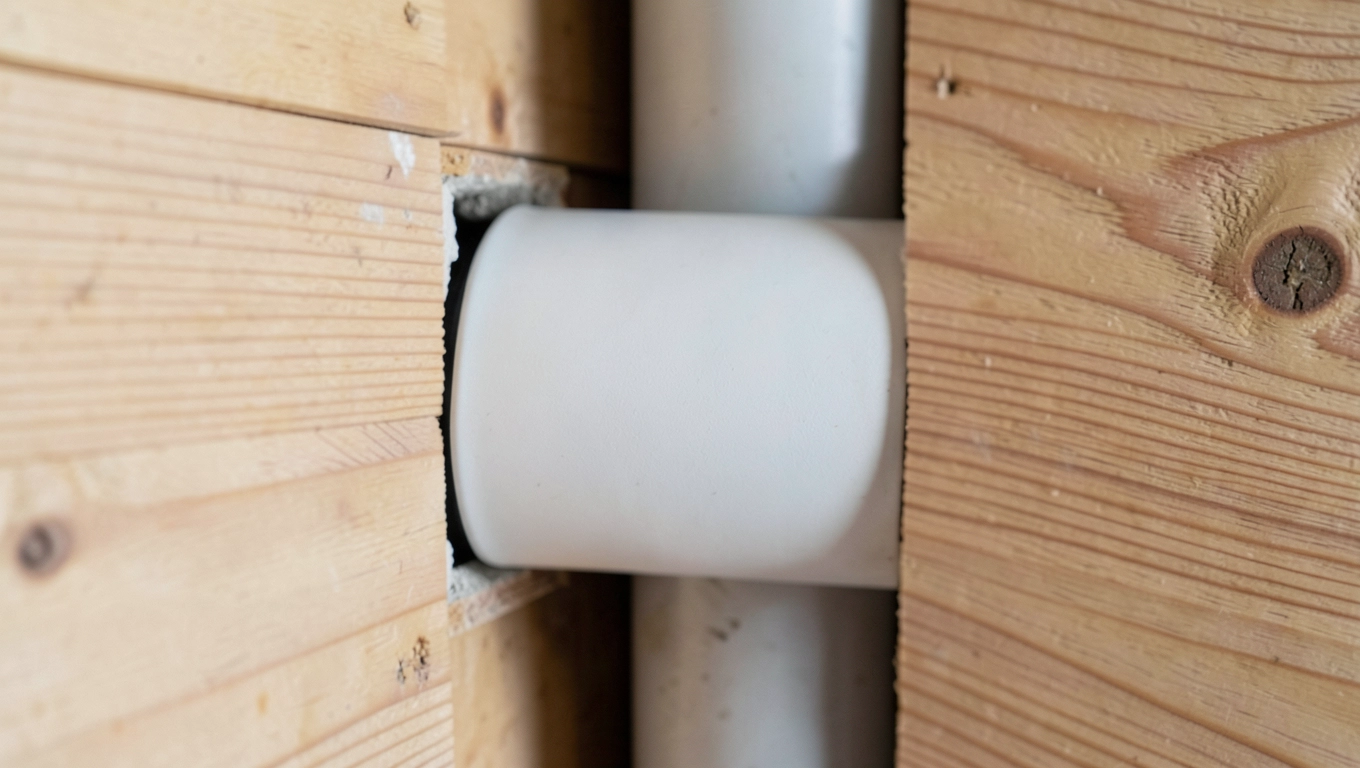

COQISOL KTM to modułowy przepust kominowy przeznaczony do ścian palnych, w którym każdy element odpowiada za jedną, ściśle określoną funkcję ochronną. Rdzeniem rozwiązania jest rękaw ze stali nierdzewnej wypełniony niepalną wełną mineralną o gęstości około 100 kg/m³, a od strony pomieszczenia montuje się płytę PDSE zamykającą otwór w sposób szczelny i estetyczny. Takie połączenie pozwala utrzymać wymaganą prawem odległość 75 mm od materiałów palnych, jednocześnie eliminując mostki termiczne w miejscu, gdzie rura przechodzi przez izolację ściany.

Francuski producent, obecny na rynku od ponad siedmiu dekad, zaprojektował ten system tak, aby sprostał jednocześnie czterem sprzecznym zwykle wymaganiom. Pierwszym jest szczelność szachtu, którą zapewnia wspomniana płyta PDSE eliminująca przedmuchy zimnego powietrza do wnętrza. Drugim, bezpieczeństwo pożarowe dzięki odizolowaniu rury od konstrukcji szkieletowej na odległość wymaganą przez przepisy. Trzecim, ciągłość izolacji termicznej budynku, przerwana zwykle w miejscu przepustu. Czwartym, prostota montażu dla ekipy budowlanej bez specjalistycznych uprawnień spawalniczych.

Mechanizm działania przepustu opiera się na zjawisku rozpraszania ciepła przez warstwę izolacji ceramicznej. Gdy spaliny opuszczają piec, rura osiąga temperaturę powierzchni zewnętrznej rzędu 180-250°C w trybie nominalnym, a przy rozpalaniu może chwilowo przekroczyć 400°C. Wełna mineralna wewnątrz rękawa KTM pochłania tę energię i oddaje ją otoczeniu w tempie bezpiecznym dla drewna, które zaczyna się zwęglać dopiero powyżej 250°C przy ekspozycji trwającej kilkanaście minut.

Cztery funkcje systemu w liczbach

• Szczelność szachtu: klasa A1 wg EN 13501-1 dla płyty PDSE
• Bezpieczna odległość od palnych materiałów: 75 mm
• Redukcja mostków termicznych: współczynnik λ izolacji 0,035 W/(m·K)
• Ciągłość izolacji poddasza: brak przerwy w warstwie wełny

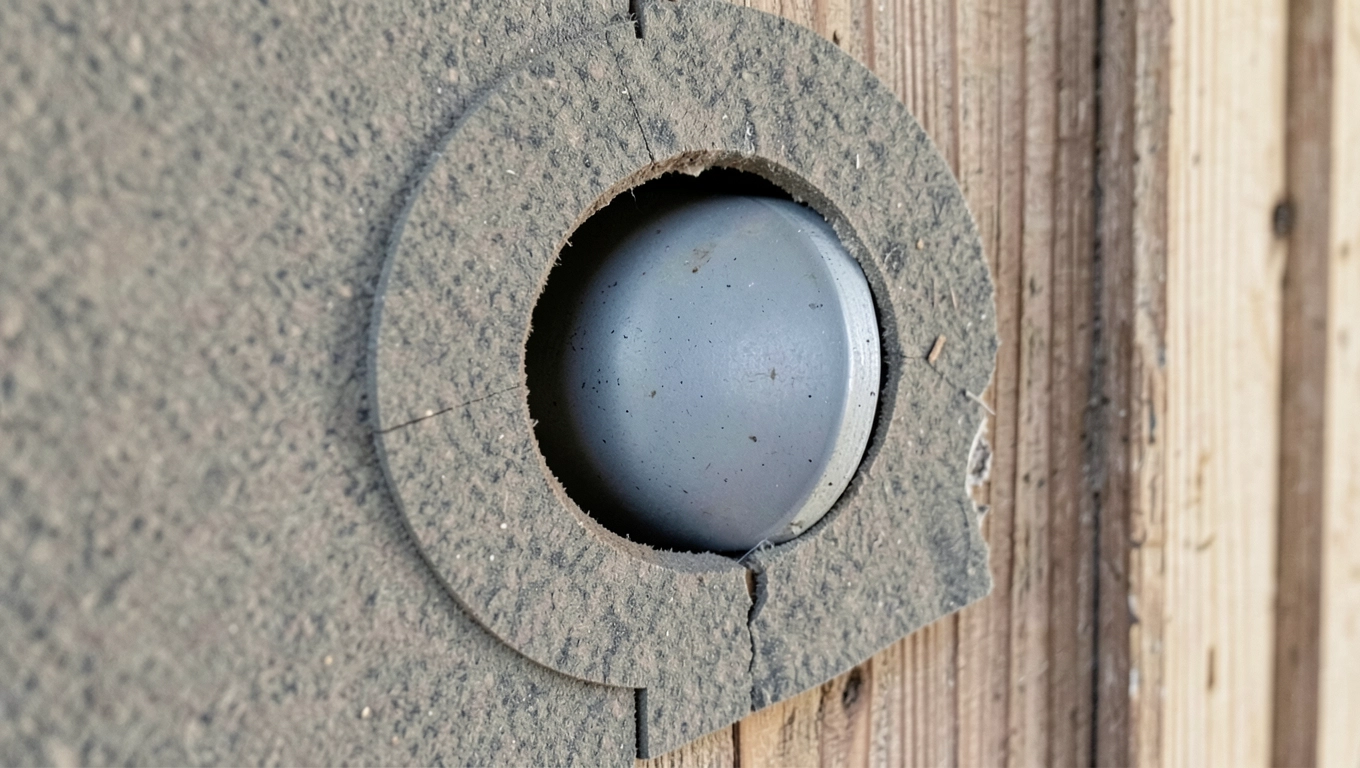

Każda z tych wartości wynika bezpośrednio z konstrukcji prefabrykowanego modułu. Płyta PDSE nie jest zwykłą blachą, lecz wielowarstwowym sandwiczem ze stali nierdzewnej i niepalnego rdzenia mineralnego, który jednocześnie usztywnia otwór w ścianie i blokuje przepływ powietrza między kominem a wnętrzem pomieszczenia. Rękaw COQISOL z kolei pełni podwójną rolę: dystansową oraz izolacyjną, ponieważ bez niego nawet poprawnie wycięty otwór w drewnie nie zapewniłby wymaganego odstępu.

Dobór średnicy otworu do rury kominowej 120 mm

Średnica 120 mm jest jednym z najpopularniejszych rozmiarów w domowych instalacjach grzewczych, szczególnie przy kominkach powietrznych o mocy do 8 kW oraz piecykach typu koza. Wartość ta odnosi się jednak do średnicy wewnętrznej rury, a rzeczywisty otwór w ścianie musi uwzględniać grubość izolacji termicznej rury kominowej oraz właściwy moduł KTM. Dla rury stalowej izolowanej o średnicy wewnętrznej 120 mm producent zaleca przepust KTM o średnicy nominalnej 130 mm, co daje otwór montażowy 180 mm.

Wielu inwestorów myli średnicę nominalną systemu ze średnicą rury, którą faktycznie przepuszczają. Tymczasem w technice kominowej obowiązuje prosta zasada: średnica otworu równa się średnicy zewnętrznej rury kominowej w izolacji plus minimalne luzy montażowe wynikające z konstrukcji rękawa. W efekcie dla popularnych wkładów kominkowych z rurą wewnętrzną 150 mm i zewnętrzną 200 mm dobiera się KTM 150, a otwór w ścianie wycina się na 200 mm.

Tabela doboru średnic dla typowych instalacji

Średnica przejścia wpływa nie tylko na bezpieczeństwo, ale też na ciąg kominowy. Zbyt duży otwór w stosunku do wydajności pieca spowalnia przepływ spalin i obniża temperaturę w kominie, co sprzyja kondensacji oraz osadzaniu się sadzy. Zbyt mały z kolei generuje opory i może powodować cofanie się dymu do pomieszczenia. Dobierając KTM, zawsze sprawdzaj zalecenia producenta konkretnego wkładu kominkowego, a nie sugeruj się wyłącznie przekrojem samej rury.

Montaż płyty PDSE i rękawa krok po kroku

Sam montaż przepustu nie wymaga uprawnień spawalniczych ani specjalistycznych narzędzi, wystarczy wiertarka, piła szablasta, poziomica i zestaw wkrętów do drewna. Całość zajmuje jednej ekipie od dwóch do czterech godzin, wliczając wycięcie otworu i uszczelnienie. Najważniejsze to zachować pion i poziom przepustu względem osi rury kominowej, ponieważ nawet dwustopniowe odchylenie potrafi zaburzyć ciąg grawitacyjny komina.

Prace zaczyna się od precyzyjnego wyznaczenia osi otworu po obu stronach ściany. Najlepiej nawiercić niewielki otwór pilotażowy od wewnątrz, a następnie zlokalizować go po stronie zewnętrznej za pomocą długiego drutu lub lasera. Takie podejście eliminuje ryzyko wycięcia otworu pod kątem, co przy grubej ścianie szkieletowej zdarza się nawet doświadczonym cieślom. Po wyznaczeniu osi wycina się otwór o wymaganej średnicy, pamiętając o uwzględnieniu grubości okładziny wewnętrznej z płyt gipsowo-kartonowych.

Kolejność montażu

1. Wytnij otwór w szkielecie ściany zgodnie z tabelą średnic dla danego KTM.
2. Osadź rękaw COQISOL w otworze i wypoziomuj go w pionie.
3. Zamocuj rękaw do słupków konstrukcyjnych wkrętami co 150 mm.
4. Nałóż płytę PDSE od strony pomieszczenia i dokręć ją do rękawa.
5. Przeprowadź rurę kominową przez rękaw, pozostawiając 20 mm luzu.
6. Uszczelnij szczelinę między rurą a rękawem systemową taśmą ceramiczną.
7. Sprawdź pion komina i wykonaj próbę szczelności.

Kluczowym momentem jest połączenie rękawa z płytą PDSE. Elementy te mają specjalne felcowane krawędzie, które po zatrzaśnięciu tworzą barierę nieprzepuszczalną dla spalin i wilgoci. Wkręty montażowe stanowią jedynie zabezpieczenie mechaniczne, natomiast właściwą szczelność uzyskuje się przez docisk płyty do kołnierza rękawa. Próba szczelności polega na uruchomieniu pieca na pełnej mocy i sprawdzeniu, czy w miejscu przepustu nie pojawiają się smugi dymu lub intensywny zapach spalin.

W ścianach z dodatkową warstwą izolacji termicznej warto zostawić ciągłość wełny aż do samego rękawa. Przerwanie izolacji w odległości 50 mm od KTM tworzy charakterystyczny mostek termiczny, przez który z budynku ucieka nawet 15% ciepła z okolic kominka. Najskuteczniej eliminuje się ten problem, dociskając wełnę mineralną ściany bezpośrednio do zewnętrznej powierzchni rękawa i zaklejając styk taśmą aluminiową. Takie rozwiązanie spełnia wymogi Warunków Technicznych WT 2021 dotyczące współczynnika przenikania ciepła U dla przegród zewnętrznych.

Najczęstsze błędy przy przejściu komina przez drewno

Wieloletnie doświadczenie kominiarzy pokazuje, że te same cztery błędy powtarzają się przy niemal co drugiej kontroli. Każdy z nich wynika z innego przekonania, że oszczędność czasu lub pieniędzy nie wpłynie na bezpieczeństwo, a mimo to wszystkie mogą mieć poważne konsekwencje. Warto poznać je przed rozpoczęciem prac, ponieważ ich naprawa po zabudowaniu komina wymaga zwykle kucia ściany i demontażu okładzin.

Najpoważniejszym uchybieniem jest rezygnacja z płyty PDSE i pozostawienie samego rękawa COQISOL. Taka oszczędność około 200 zł oznacza utratę szczelności szachtu, przedmuchy zimnego powietrza oraz brak ochrony przeciwpożarowej od strony pomieszczenia. Kominiarz podczas odbioru ma obowiązek zgłosić ten brak jako wadę istotną, a ubezpieczyciel może odmówić wypłaty odszkodowania w razie pożaru. Płyta PDSE kosztuje ułamek całego systemu, a jej brak obniża klasę bezpieczeństwa całej instalacji.

Lista krytycznych błędów montażowych

• Brak płyty PDSE lub zastąpienie jej sklejką, płytą OSB czy karton-gipsem.
• Wycięcie otworu o średnicy mniejszej niż wymagana dla danego KTM.
• Przerwanie ciągłości izolacji termicznej ściany wokół przepustu.
• Zastosowanie pianki montażowej zamiast systemowej taśmy ceramicznej.
• Mocowanie rękawa wyłącznie na krótkich wkrętach bez podparcia w szkielecie.
• Brak dylatacji między rurą kominową a rękawem, prowadzący do pęknięć przy rozgrzewaniu.

Pianka poliuretanowa, choć świetnie sprawdza się przy montażu okien, w kontakcie z gorącą rurą kominową ulega termicznemu rozkładowi już powyżej 200°C, wydzielając toksyczne gazy i trwale tracąc właściwości izolacyjne. Zastąpienie nią systemowej taśmy ceramicznej to klasyczny błąd majsterkowiczów, którzy nie zdają sobie sprawy z różnicy temperatur między ościeżnicą okna a kominem. Różnica wynosi ponad 200°C i w takich warunkach każdy materiał zachowuje się zupełnie inaczej.

Odrębną kategorią problemów są błędy w ocenie grubości ściany. W domach szkieletowych grubość ściany waha się od 150 mm do nawet 300 mm, a rękaw COQISOL ma standardową długość 200 mm. Przy ścianie grubszej niż 250 mm konieczne jest zastosowanie łącznika wydłużającego lub dwóch rękawów połączonych opaską zaciskową. Bez tego rura kominowa nie przechodzi przez ścianę na właściwą głębokość i powstaje niebezpieczny punkt grzewczy w warstwie izolacji. Każdy producent udostępnia tabelę kompatybilności, w której dla konkretnej średnicy KTM podaje maksymalną grubość przegrody.

Porównanie z alternatywnymi rozwiązaniami

Rynek oferuje kilka konkurencyjnych technologii wykonania przejścia komina przez ścianę drewnianą, różniących się ceną, masą i wymaganiami montażowymi. Warto poznać ich ograniczenia, ponieważ nie każde rozwiązanie nadaje się do każdego budynku, a oszczędność pozorna potrafi zamienić się w kosztowną modernizację po kilku latach użytkowania. Poniższa tabela przedstawia najczęściej stosowane systemy obok modułu COQISOL KTM, uwzględniając przybliżone ceny brutto w przeliczeniu na kompletne przejście dla średnicy 130 mm.

Tuleja ceramiczna, choć najtańsza w zakupie, wymaga znacznie większego otworu montażowego i obciąża ścianę dodatkowymi 22 kg, co w lekkim szkielecie drewnianym wymaga wzmocnienia konstrukcji. Jej montaż trwa dwa razy dłużej, a czas schnięcia zaprawy wydłuża prace o dobę. Z kolei przejście bez izolacji (zwykła blacha perforowana) nie spełnia współczesnych wymogów WT 2021 dotyczących izolacyjności termicznej i stanowi zagrożenie pożarowe przy braku zachowania 75 mm odstępu od palnych elementów.

Kiedy nie stosować danego rozwiązania

Modułu COQISOL KTM nie montuje się w ścianach nośnych, gdzie przejście osłabiałoby słupki szkieletu. W takiej sytuacji konieczne jest wzmocnienie otworu wymianem stalowym lub wykonanie przejścia w innym miejscu ściany. Tulei ceramicznej z kolei unika się w budynkach prefabrykowanych, ponieważ jej masa wymaga wcześniejszego zaprojektowania wzmocnień już na etapie projektu architektonicznego. Rozwiązanie bez izolacji sprawdza się wyłącznie w budynkach nieogrzewanych, takich jak altanki, domki letniskowe bez stałego użytkowania w sezonie zimowym.

Checklist przed zakupem systemu przejściowego

Przed wizytą w hurtowni lub złożeniem zamówienia online warto wykonać pięć prostych kroków, które gwarantują trafienie w odpowiedni rozmiar i uniknięcie kosztownych zwrotów. Każdy z nich zajmuje kilka minut, a łącznie ponad dwie godziny, które inwestor poświęci na planowanie, zwrócą się wielokrotnie przy pierwszym rozpaleniu kominka.

1. Zmierz średnicę zewnętrzną rury kominowej z izolacją w najszerszym miejscu.
2. Sprawdź grubość ściany w miejscu planowanego przejścia wraz z okładzinami.
3. Zweryfikuj, czy w pobliżu nie przebiegają instalacje elektryczne lub wodne.
4. Dobierz KTM o jeden rozmiar większy niż średnica samej rury.
5. Upewnij się, że producent udostępnia deklarację zgodności CE i certyfikat PN-EN 1856.

Ostatni punkt ma znaczenie prawne. Zgodnie z rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, każdy element systemu kominowego wprowadzany na rynek unijny musi posiadać deklarację właściwości użytkowych. Brak tego dokumentu dyskwalifikuje produkt nie tylko podczas odbioru kominiarskiego, ale też przy ewentualnej kontroli nadzoru budowlanego. Warto zachować skan deklaracji wraz z fakturą przez cały okres użytkowania instalacji.

Dlaczego izolowane przejście chroni więcej niż tylko przed ogniem

Oprócz oczywistej funkcji przeciwpożarowej prawidłowo wykonany przepust komina przez ścianę drewnianą chroni budynek przed trzema zjawiskami, o których rzadko mówi się w poradnikach. Pierwszym jest kondensacja wilgoci na wewnętrznej stronie rury w miejscu, gdzie przechodzi ona przez nieogrzewaną warstwę ściany. Skropliny mieszają się z sadzą i tworzą żrący kwas, który przyspiesza korozję nawet stali nierdzewnej. Ciągła izolacja termiczna rękawa KTM utrzymuje temperaturę rury powyżej punktu rosy, eliminując to zjawisko.

Drugim zagrożeniem jest niekontrolowany ruch powietrza przez nieszczelny przepust, potocznie nazywany efektem kominowym ściany. Zimne powietrze zasysane do wnętrza w okolicach kominka obniża odczuwalną temperaturę w pomieszczeniu, a ciepłe wydostaje się na zewnątrz przez te same nieszczelności. Szczelna płyta PDSE eliminuje te straty, co przy sezonie grzewczym trwającym sześć miesięcy przekłada się na oszczędność rzędu 200-400 kWh rocznie w domu o powierzchni 120 m².

Trzecim, często pomijanym aspektem jest akustyka. Otwór w ścianie bez izolacji działa jak tuba, przenosząc dźwięki kominka i trzaski palonego drewna do sąsiednich pomieszczeń. Prefabrykowany przepust z wełną mineralną tłumi hałas o około 25 dB, co oznacza, że intensywny trzask ognia w salonie staje się ledwo słyszalnym szumem w sypialni na piętrze. Ta właściwość bywa decydująca przy wyborze systemu w domach z otwartą antresolą, gdzie hałas rozchodzi się swobodnie po całej kubaturze.

Przejście komina przez ścianę drewnianą 120 mm wymaga czegoś więcej niż wycięcia otworu i wstawienia rury. System COQISOL KTM oferuje kompletne, certyfikowane rozwiązanie zgodne z normą PN-EN 1856, zaprojektowane specjalnie do ścian palnych. Średnica nominalna KTM 130 z otworem montażowym 180 mm obsługuje większość popularnych kominków powietrznych i piecyków, a sam montaż zajmuje jednej ekipie mniej niż pół dnia roboczego. Cena kompletu w przedziale 1 280-1 650 zł brutto stanowi ułamek kosztu ewentualnej naprawy błędnie wykonanego przepustu.

Kluczowe do zapamiętania: nigdy nie zastępuj systemowej płyty PDSE materiałami palnymi, nigdy nie stosuj pianki poliuretanowej jako uszczelnienia rury, zawsze zachowuj 75 mm odstępu od drewna i zawsze sprawdzaj ciągłość izolacji termicznej ściany wokół przepustu. Te cztery zasady, wsparte konkretnymi liczbami z karty technicznej producenta, stanowią o różnicy między bezpieczną instalacją a potencjalnym zagrożeniem, które może ujawnić się dopiero po kilku latach eksploatacji. Przy planowaniu komina w domu szkieletowym warto potraktować przejście jako inwestycję na dekady, nie jako element, na którym można zaoszczędzić kilkaset złotych.

Jeśli planujesz montaż kominka lub wymianę starego przepustu, poproś o konsultację z kominiarzem posiadającym uprawnienia mistrza kominiarskiego. Wykona on obliczenia ciągu kominowego, sprawdzi zgodność średnicy z mocą urządzenia i potwierdzi prawidłowość wykonania wpisem do protokołu odbioru, który stanowi podstawę do ubezpieczenia nieruchomości.
