Podkładki dystansowe do listwy startowej 3mm
Krzywa ściana potrafi zepsuć nawet najstaranniej prowadzony remont, a pierwszy rzut oka na startową listwę elewacyjną wystarczy, żeby zobaczyć falowanie, które będzie ciągnąć się przez całą elewację. Podkładki dystansowe do listwy startowej rozwiązują ten problem w ciągu minuty, bo wyrównują nierówności podłoża punktowo, bez kombinowania z podcinaniem profilu czy dolewaniem masy szpachlowej. Trzymając w ręku trzymilimetrową podkładkę z PCV o wymiarach 3×1 cm i wadze 0,01 kg, dostajesz narzędzie, które pozwala ustawić pierwszy pas ocieplenia idealnie w poziomie. To pozornie drobny element, ale od jego poprawnego doboru zależy, czy elewacja będzie prosta na dziesięciolecia, czy zacznie się rozchodzić już po pierwszej zimie.
- Jak dobrać grubość podkładki dystansowej do listwy startowej
- Montaż podkładek dystansowych pod listwę cokołową krok po kroku
- Zużycie i koszt podkładek dystansowych przy ociepleniu elewacji
- Kompatybilne listwy startowe i dobór szerokości cokołu
- Najczęstsze błędy przy montażu listwy startowej
- Kiedy podkładki dystansowe nie wystarczą
- Logistyka i przechowywanie podkładek na budowie
- Korzyści biznesowe dla ekipy wykonawczej
- Normy i wytyczne techniczne
- Kiedy warto, a kiedy nie warto stosować podkładki dystansowe
Jak dobrać grubość podkładki dystansowej do listwy startowej
Dobór grubości zaczyna się od uczciwego zmierzenia odchyłki ściany, a nie od zakładania, że „jakoś to będzie". Po przyłożeniu długiej poziomicy do podłoża szybko widać, gdzie powierzchnia ucieka do wewnątrz, a gdzie wystaje na zewnątrz. Podkładka 3 mm wystarcza tam, gdzie nierówność nie przekracza pięciu milimetrów na metr bieżący profilu.

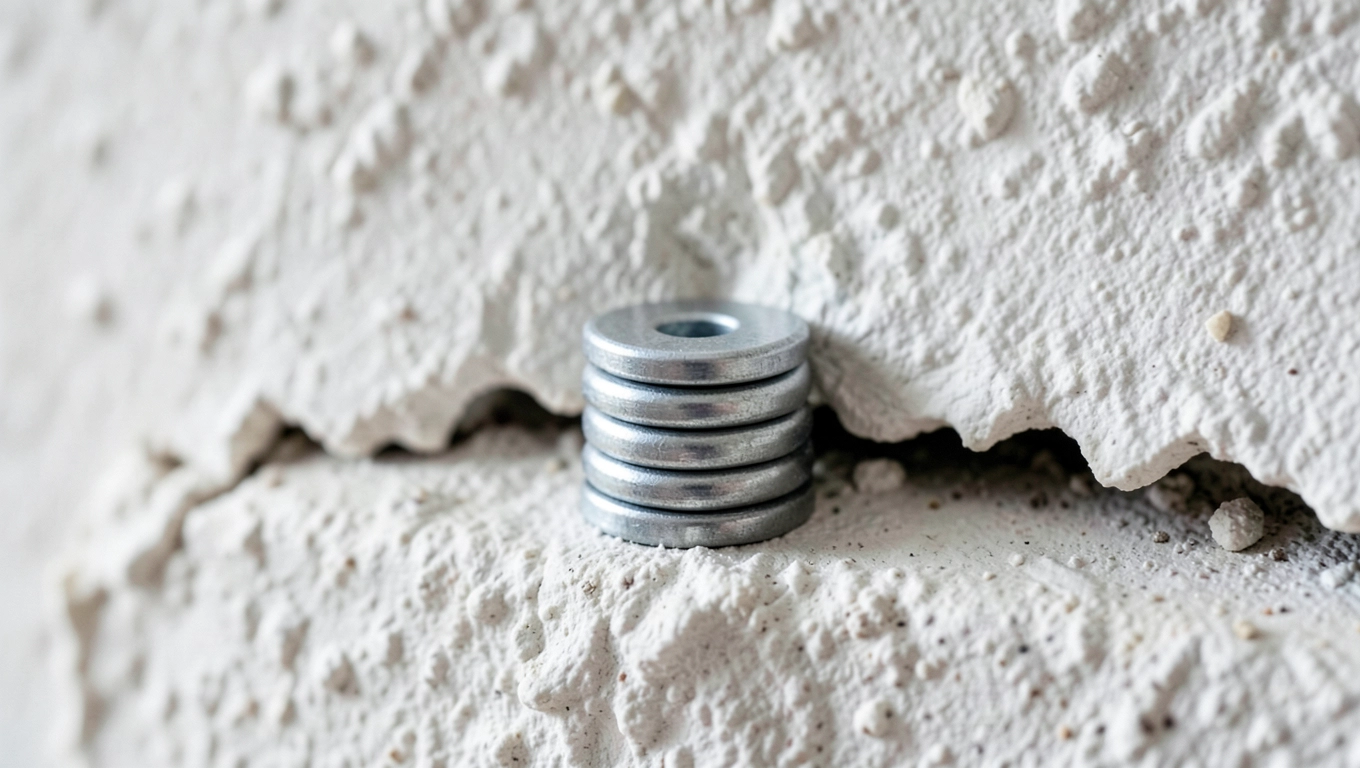

Przy większych krzywiznach trzeba łączyć kilka podkładek w stos albo sięgnąć po grubszy wariant. Pięciomilimetrowe podkładki wyrównujące pod listwę startową sprawdzają się na starszych budynkach z tynkiem cementowo-wapiennym, gdzie miejscowe ubytki sięgają nawet centymetra. Ośmiomilimetrowe wchodzą do gry przy naprawdę sfuszerowanych podłożach, a dziesięciomilimetrowe stanowią granicę, powyżej której potrzebne jest już dodatkowe mocowanie mechaniczne, bo sama podkładka zaczyna pracować pod obciążeniem.
Kolor podkładki nie jest przypadkowy i pełni funkcję szybkiego kodu na budowie. Trzymilimetrowe najczęściej występują w neutralnej bieli lub szarości, pięciomilimetrowe w żółci, ośmiomilimetrowe w zieleni, a dziesięciomilimetrowe w czerwieni. Wykonawca, który sięgnie po torebkę, w ułamku sekundy rozpoznaje właściwą grubość bez wyciągania suwmiarki, nawet przy słabym świetle na rusztowaniu.
Tabela doboru grubości podkładki
| Grubość | Maksymalna nierówność podłoża | Typowy kolor | Zalecane zastosowanie |
|---|---|---|---|
| 3 mm | do 5 mm/mb | biały | nowe tynki, bloczki silikatowe |
| 5 mm | do 8 mm/mb | żółty | stare tynki, drobne ubytki |
| 8 mm | do 12 mm/mb | zielony | nierówne podłoża, konieczność łączenia |
| 10 mm | do 15 mm/mb | czerwony | skrajne nierówności, mocowanie wzmocnione |
Kształt podkładki pozwala zacisnąć ją na kołku o dowolnej średnicy, od sześciu do dziesięciu milimetrów. To praktyczne rozwiązanie, bo na budowie rzadko kiedy trzyma się jeden typ łącznika, a elastyczny kołnierz podkładki dopasowuje się do aktualnie używanego kołka rozporowego. Dzięki temu magazyn ekipy nie musi trzymać dziesięciu wariantów dystansów, wystarczą cztery grubości w jednym kolorze.
Przy wyborze producenta zwróć uwagę na jakość PCV, bo to tworzywo decyduje o trwałości na promieniowanie UV i mróz. Podkładki dystansowe PCV do listwy startowej 3 mm od krajowych wytwórców, takich jak Espeza (EAN 5901750913457), produkowane są z granulatu pierwotnego, a nie z regranulatu, więc nie kruszeją po dwóch sezonach grzewczych. Jednostkowa cena 0,99 zł za sztukę sprawia, że nawet przy zużyciu kilkudziesięciu sztuk na jedną ścianę koszt pozostaje pomijalny w bilansie całego ocieplenia.
Montaż podkładek dystansowych pod listwę cokołową krok po kroku

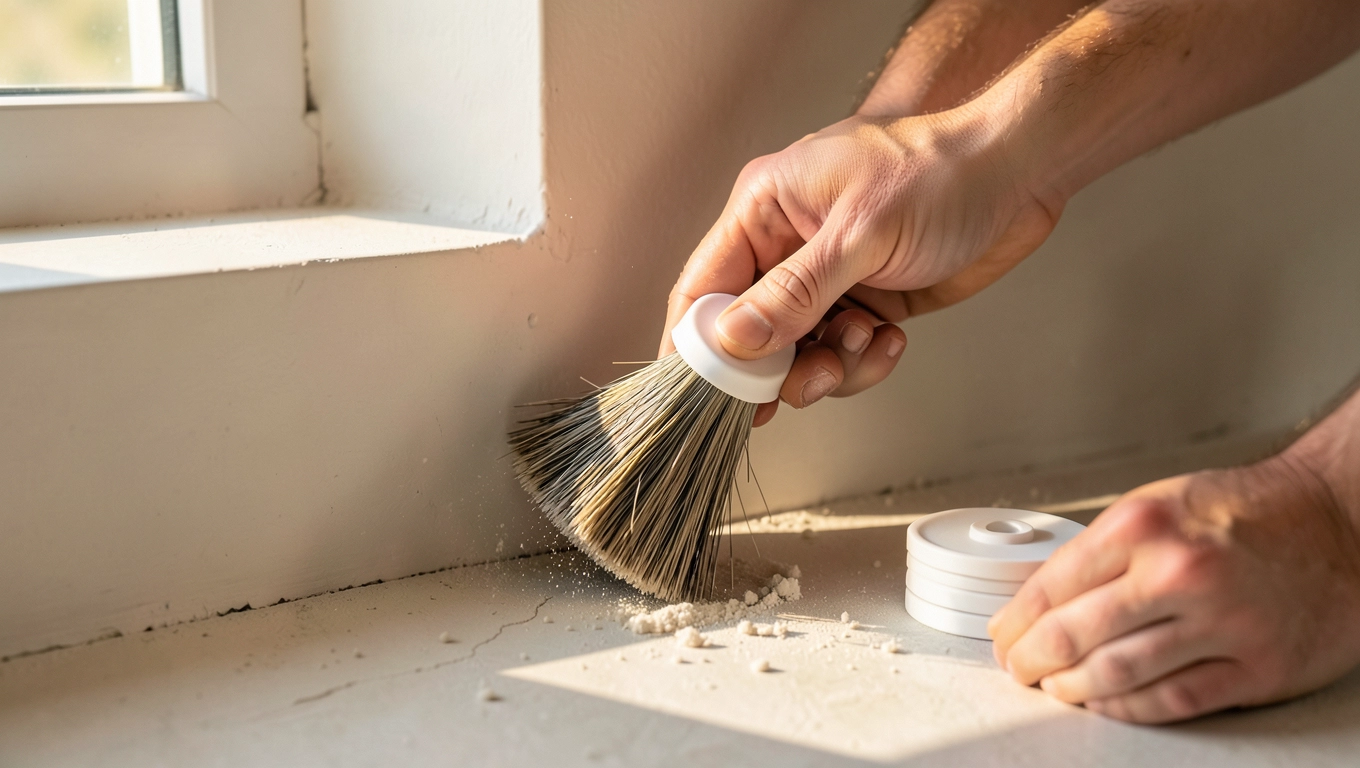

Technika montażu jest prosta, ale diabeł tkwi w przygotowaniu podłoża, bo żadna podkładka nie skompensuje brudu i luźnych fragmentów tynku. Zanim w ogóle wyciągniesz listwę, przejdź po ścianie szczotką drucianą i odpylaczem, a potem zaznacz ołówkiem poziom górnej krawędzi cokołu w każdym narożniku budynku.
Suchy próbny montaż bez podkładek pokaże, gdzie listwa startowa elewacyjna wisi w powietrzu albo wręcz przeciwnie, wbija się w ścianę. Po przyłożeniu profilu 5, 10 albo 15 cm zaznacz kredą każde miejsce, w którym brakuje podparcia. W praktyce na typowej ścianie o długości dziesięciu metrów wychodzi od trzech do sześciu takich punktów.
Dobór grubości w każdym punkcie to osobna decyzja, bo ściana nie jest matematyczną płaszczyzną. Czasem wystarczy trzy milimetry, pół metra dalej potrzeba ośmiu, a przy narożniku nawet dziesięciu z podkładką wzmacniającą. Łączenie podkładek w stos jest dopuszczalne, o ile suma grubości nie przekracza piętnastu milimetrów i każdy element jest dociśnięty kołnierzem kołka rozporowego.
Mocowanie zaczynasz od nawiercenia otworu wiertłem o średnicy dopasowanej do kołka, zwykle osiem milimetrów przy łączniku fasadowym. Po wsunięciu kołka w otwór nakładasz podkładkę dystansową na trzpień i dopiero wtedy przykręcasz listwę startową wkrętem. Kołnierz podkładki zaciska się na trzpieniu i blokuje obrót, dzięki czemu profil nie zmieni położenia podczas dalszego montażu.
Kontrola poziomu odbywa się po zamocowaniu każdego kolejnego odcinka listwy, a nie dopiero na końcu. Niwelator laserowy albo długa poziomica wodna pozwala wyłapać błąd już po pierwszym metrze, kiedy poprawka kosztuje minutę. Gdybyś zostawił weryfikację na koniec, konieczne będzie odkręcenie kilku metrów profilu i wymiana podkładek na grubsze.
Podkładki powyżej dziesięciu milimetrów bez dodatkowego mocowania mechanicznego działają jak dźwignia i przy dużym wietrze mogą wyrwać listwę z kołka. W takiej sytuacji stosuj kotwy wklejane albo podwójne mocowanie w każdym punkcie podparcia.
Checklista przed montażem
- Szczotka druciana i odpylacz
- Poziomica laserowa albo wąż wodny
- Wiertarka z wiertłem 8 mm
- Kołki fasadowe z wkrętem
- Zestaw podkładek 3, 5, 8 i 10 mm
- Ołówek budowlany i kreda traserska
- Klucz krzyżowy albo bit TX

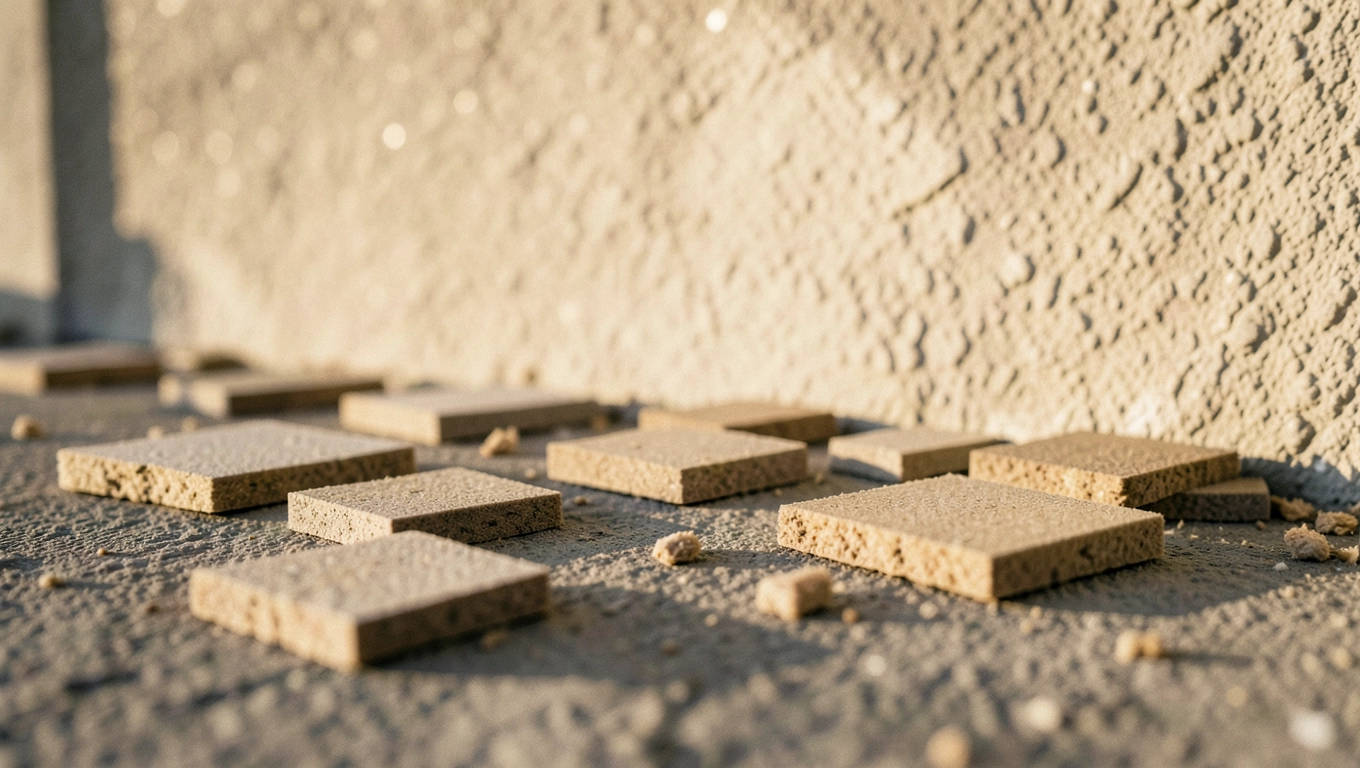

Zużycie i koszt podkładek dystansowych przy ociepleniu elewacji
Szacunkowe zużycie zależy od rzeźby podłoża i odległości między punktami mocowania. Na prostej ścianie z bloczków silikatowych o długości dziesięciu metrów wychodzi średnio cztery do sześciu podkładek, czyli jedna na półtora metra bieżącego listwy. Przy ścianach z licznymi ubytkami albo starym tynku cementowo-wapiennym wskaźnik rośnie do dziesięciu, czasem piętnastu sztuk na taki sam odcinek.
Koszt pojedynczej podkładki 3 mm to 0,99 zł, więc nawet przy piętnastu sztukach na metraż ściany dwudziestu metrów kwadratowych wydajesz mniej niż dwadzieścia złotych. To kwota, która znika w tle wobec ceny kompletnego systemu ociepleniowego, a mimo to decyduje o tym, czy elewacja zacznie falować przy pierwszym przeglądzie.
Tabela zużycia na metr kwadratowy elewacji
| Powierzchnia ściany | Zużycie podkładek (szt.) | Koszt przy 0,99 zł/szt. | Przeciętna liczba kołków |
|---|---|---|---|
| 10 m² | 8-12 | 7,92-11,88 zł | 15-20 |
| 30 m² | 24-36 | 23,76-35,64 zł | 45-60 |
| 60 m² | 48-72 | 47,52-71,28 zł | 90-120 |
| 100 m² | 80-120 | 79,20-118,80 zł | 150-200 |
Dla wykonawcy, który prowadzi ekipę i rozlicza się z inwestorem ryczałtowo, podkładki dystansowe pod listwę startową elewacyjną stanowią koszt pomijalny, a oszczędność czasu odczuwalna. Jedna reklamacja z tytułu krzywej listwy startowej kosztuje więcej niż zużycie podkładek na dziesięciu domach, więc z punktu widzenia biznesu to inwestycja, nie wydatek.
Przy większych zamówieniach, kiedy ekipa bierze jednorazowo kilkaset sztuk, cena jednostkowa spada o kilkanaście procent, a logistyka obejmuje dostawę gratis od 1200 zł. Hurtownie i składy budowlane zwykle obsługują płatności kartą, BLIK-iem, Apple Pay albo przelewem, więc rozliczenie z ekipą nie wymaga gotówki na budowie.

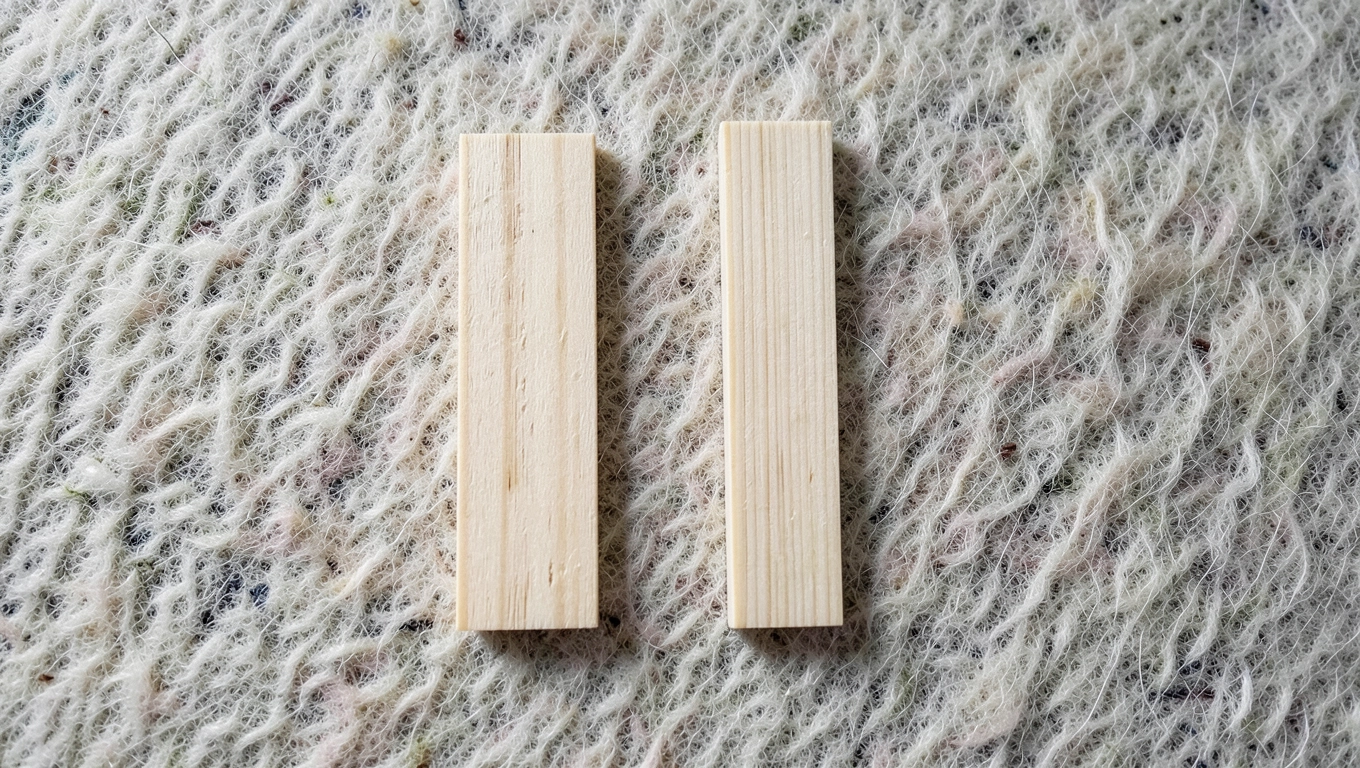

Kompatybilne listwy startowe i dobór szerokości cokołu
Listwa cokołowa 5 cm sprawdza się przy ociepleniu z wełny mineralnej o grubości do pięciu centymetrów albo przy styropianie cienkowarstwowym. Dostępna jest w odcinkach dwu- i dwuipółmetrowych, w cenie 11,99 i 14,29 zł, co pozwala dobrać format do geometrii budynku bez nadmiernej ilości odpadów.

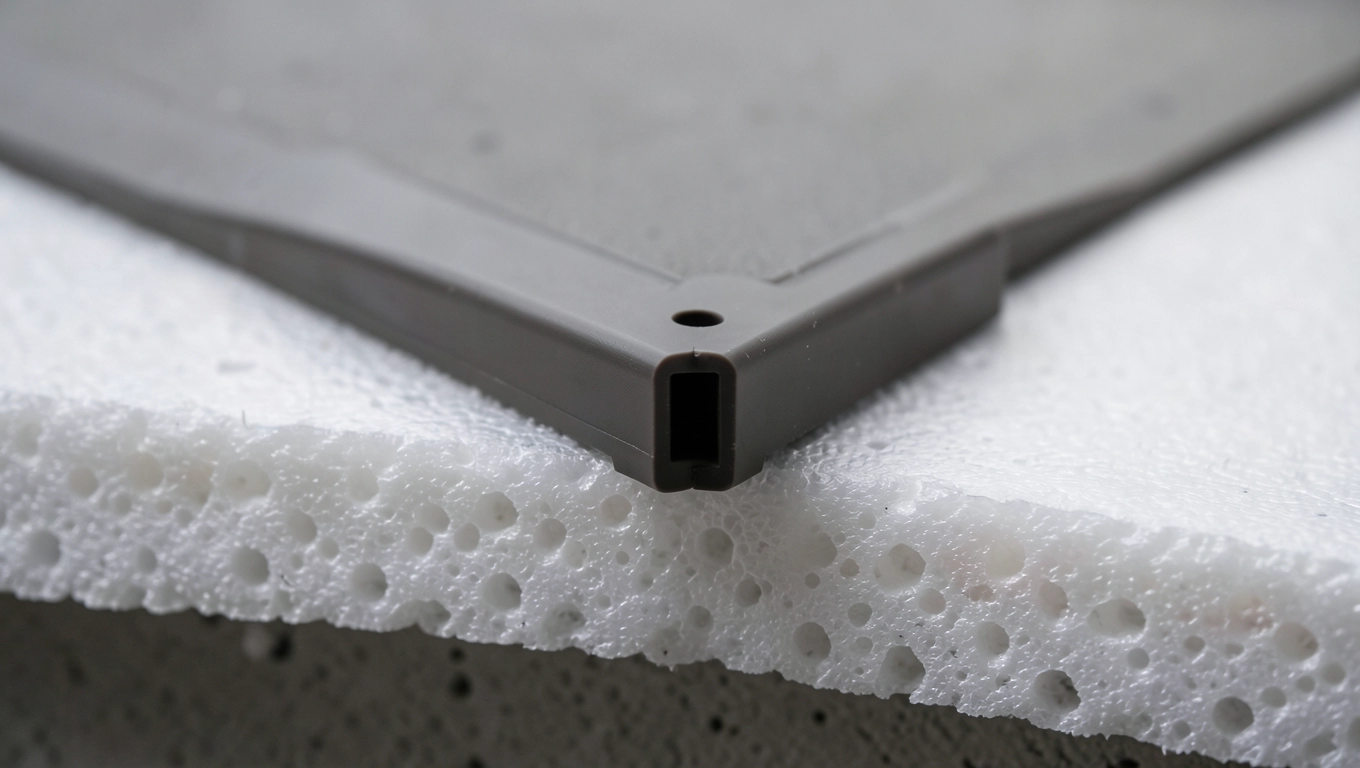

Listwa startowa 10 cm o długości 2,5 mb za 16,49 zł to standard przy ociepleniu dwudziestocentymetrowym, najczęściej spotykanym w domach jednorodzinnych budowanych po 2017 roku. Przy takiej szerokości cokołu punkt mocowania musi być stabilny, bo obciążenie samej listwy w połączeniu z ciężarem pierwszego pasa styropianu sięga kilograma na metr bieżący.
Listwa cokołowa 15 cm w odcinkach dwumetrowych za 14,99 zł wchodzi do gry przy grubych warstwach izolacji, które wymagają normy PN-EN 13499 dla systemów ociepleń ETICS powyżej piętnastu centymetrów. Tu podkładki dystansowe są szczególnie ważne, bo każdy milimetr odchyłki mnoży się przez całą wysokość elewacji i kończy widocznym klinem przy krawędzi dachu.

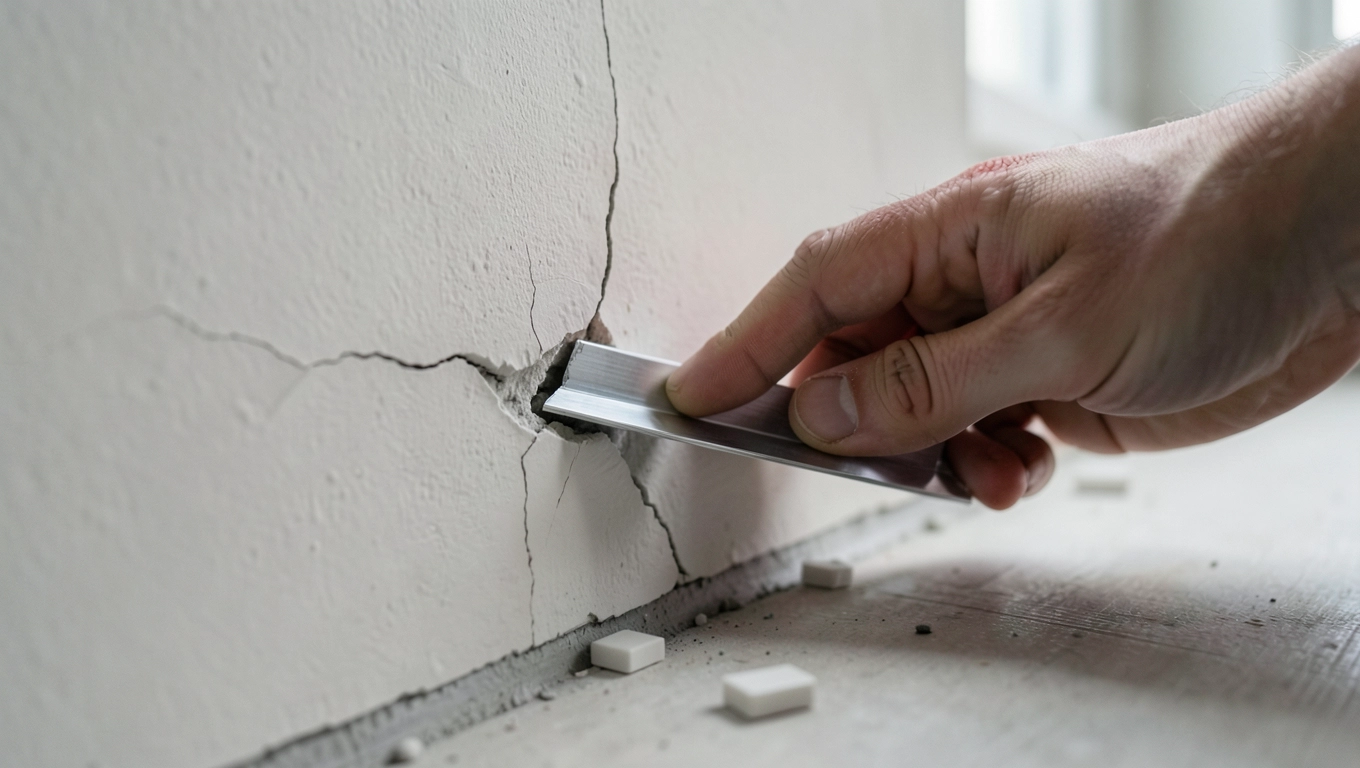

Najczęstsze błędy przy montażu listwy startowej
Pierwszy grzech to próba wyrównania krzywej ściany samą listwą bez podkładek. Profil aluminiowy ma sztywność ograniczoną momentem bezwładności, więc przy mocowaniu do nierównego podłoża zawsze odwzorowuje krzywiznę, a nie ją prostuje. Podkładki działają jak punktowe podpory, które wymuszają prostą oś na całej długości.
Drugi błąd to oszczędzanie na liczbie punktów mocowania. Norma PN-EN 13499 zaleca rozstaw kołków nie większy niż trzydzieści centymetrów, ale w praktyce wykonawcy rozciągają go do pięćdziesięciu, tłumacząc oszczędnością czasu. Efekt jest taki, że między kołkami listwa ugina się pod ciężarem pierwszego pasa styropianu i powstaje łuk, którego nie da się potem ukryć nawet grubą warstwą kleju.
Trzeci problem to niemieszanie grubości podkładek na jednej ścianie, czyli upór w używaniu wyłącznie trzy- albo pięciomilimetrowych dystansów nawet tam, gdzie potrzeba dziesięciu. Podkładki dystansowe do listwy cokołowej 3 mm wchodzą w grę przy naprawdę prostych podłożach, a w pozostałych przypadkach konieczne jest łączenie albo sięganie po grubsze warianty.
Czwarty błąd, często pomijany w literaturze branżowej, to brak kontroli temperatury podłoża przy montażu zimą. PCV w temperaturze poniżej zera traci elastyczność i pęka przy zaciskaniu kołnierza. Bezpieczny dolny próg to plus pięć stopni, a podkładki powinny być przechowywane w ogrzewanym kontenerze, nie na zimnym rusztowaniu.
Kiedy podkładki dystansowe nie wystarczą
Podkładki nie zastąpią naprawy tynku, jeśli podłoże odpada płatami albo ma ubytki głębsze niż dwa centymetry. W takiej sytuacji trzeba skuć luźne fragmenty i uzupełnić zaprawą wyrównawczą, a dopiero potem montować listwę z dystansami. Próba zakrycia dziury stosem pięciu podkładek kończy się kruszeniem PCV pod obciążeniem w ciągu kilku miesięcy.
Przy elewacjach wentylowanych na stelażu aluminiowym podkładki dystansowe pod listwę startową mają inną rolę, bo sam profil startowy pełni wyłącznie funkcję estetyczną, a ciężar przenosi konstrukcja nośna. Tam dystanse regulują jedynie pion pierwszego rzędu paneli, a nie obciążenie wiatrem, więc grubości powyżej pięciu milimetrów rzadko mają sens.
W budynkach zabytkowych i pod ociepleniem na styropianie grafitowym lepiej sprawdzają się podkładki z twardego PVC z domieszką stabilizatora UV niż z recyclingu. Domieszki chronią polimer przed degradacją pod wpływem promieniowania, które w przypadku grafitu odbija się od izolacji i przez lata nagrzewa cokół do sześćdziesięciu stopni w lecie.
Logistyka i przechowywanie podkładek na budowie
Podkładki dystansowe do listwy startowej najczęściej pakowane są po sto sztuk w foliowym woreczku zamykanym strunowo, co chroni przed wilgocią i zabrudzeniem. Torebkę warto trzymać w skrzynce narzędziowej, a nie luzem na rusztowaniu, bo deszcz i kurz obniżają przyczepność kołnierza do kołka.
Przy dużych projektach, gdzie ekipa zużywa kilka tysięcy sztuk, sensownym rozwiązaniem jest paleta zbiorcza, która obniża cenę jednostkową nawet o dwadzieścia procent. Składy budowlane zwykle umożliwiają odbiór własny z rampy, a przy zamówieniu powyżej 1200 zł dostawa gratis dociera kurierem na plac budowy w ciągu dwóch dni roboczych.
Metody płatności obejmują kartę płatniczą, szybki przelew online, BLIK, Apple Pay oraz Google Pay, a dla stałych klientów hurtowych możliwy jest też kredyt kupiecki z odroczonym terminem trzydziestu dni. To ułatwienie dla ekip, które rozliczają materiał z inwestorem po zakończeniu etapu, a nie z góry.
Trzymaj podkładki różnej grubości w osobnych, opisanych pojemnikach. Na budowie oszczędza to kilka minut na każdej ścianie, a po sezonie ułatwia inwentaryzację magazynu.
Korzyści biznesowe dla ekipy wykonawczej
Statystyka reklamacji w branży ociepleń pokazuje, że ponad połowa poprawek w pierwszym roku po odbiorze dotyczy właśnie listwy startowej, a konkretnie jej odchylenia od pionu albo widocznego falowania. Zastosowanie podkładek dystansowych na etapie montażu obniża ten odsetek do pojedynczych procent, co bezpośrednio przekłada się na koszty obsługi posprzedażowej.
Czas montażu pierwszego pasa ocieplenia skraca się średnio o dwadzieścia procent, bo wykonawca nie musi wielokrotnie odkręcać i przykręcać listwy, szukając kompromisu między poziomem a podłożem. Przy ekipie czteroosobowej i stawce ryczałtowej za metr kwadratowy to oszczędność od kilkudziesięciu do kilkuset złotych na domu, w zależności od metrażu elewacji.
Estetyka wykończenia przy odbiorze końcowym robi różnicę, bo inwestor zwykle ocenia jakość wzrokiem, a pierwszą rzeczą, na którą patrzy, jest linia cokołu. Prosty, niefalujący pas startowy daje wrażenie solidności całej elewacji, co ułatwia rozliczenie końcowe i otwiera drogę do poleceń wśród sąsiadów oraz rodziny inwestora.
Normy i wytyczne techniczne
Systemy ociepleń ETICS reguluje norma PN-EN 13499, która określa wymagania dla podłoży pod profile startowe i dopuszczalne odchyłki. Zgodnie z zapisami, podłoże powinno zapewniać stabilne podparcie w rozstawie nie większym niż trzydzieści centymetrów, a każdy punkt mocowania musi przenosić obciążenie pionowe równe ciężarowi jednego metra kwadratowego ocieplenia.
Dla profili aluminiowych i PCV obowiązuje norma PN-EN 13658, która klasyfikuje listwy startowe pod kątem odporności na korozję i promieniowanie UV. Podkładki dystansowe z PVC, takie jak produkty Espeza, spełniają wymagania klasy A, czyli mogą pracować w zakresie temperatur od minus trzydziestu do plus osiemdziesięciu stopni Celsjusza bez utraty właściwości mechanicznych.
Eurokod 1 (PN-EN 1991-1-4) reguluje obciążenie wiatrem elewacji, które w strefach wiatrowych Polski osiąga od 0,5 do 1,2 kN/m². To ważne właśnie przy podkładkach, bo ich kołnierz musi przenieść siłę ssącą wiatru na poziomie minimum trzydzieści procent powyższego zakresu, czyli około 0,15 do 0,36 kN/mb profilu. Trzymilimetrowa podkładka z twardego PCV wytrzymuje to bez odkształceń.
Prawo budowlane nakłada na wykonawcę obowiązek prowadzenia dziennika budowy z wpisem o zastosowanych materiałach. Warto tam odnotować producenta podkładek dystansowych, numer partii oraz datę montażu, bo przy ewentualnej kontroli nadzoru budowlanego albo odbiorze przez ubezpieczyciela stanowi to dowód zgodności z normą i specyfikacją techniczną.
Kiedy warto, a kiedy nie warto stosować podkładki dystansowe
Podkładki warto stosować zawsze, gdy podłoże wykazuje odchyłki powyżej trzech milimetrów na metr bieżący, a więc w praktyce na większości remontowanych budynków. Nie warto ich stosować na prefabrykowanych ścianach betonowych z fabryczną gładzią, gdzie tolerancja podłoża wynosi poniżej dwóch milimetrów i każda podkładka zaburzy linię cokołu.
Nieuzasadnione jest też stosowanie podkładek dystansowych do listwy startowej 3 mm przy ociepleniu wełną mineralną o dużej gęstości, która i tak wymaga osobnego stelaża nośnego. W takim układzie profil startowy pełni wyłącznie rolę zabezpieczenia krawędzi, a jego pozycję reguluje wkręt mocujący, nie dystans z PVC.
Z ekonomicznego punktu widzenia podkładki opłacają się już przy pierwszej ścianie liczącej dwadzieścia metrów kwadratowych, bo cena kilkunastu sztuk jest niższa niż koszt jednej wizyty serwisu gwarancyjnego. To jeden z tych elementów, gdzie oszczędność na materiale nie przekłada się na zysk, a jedynie na późniejsze problemy.
Źródła danych i podstawy prawne
- PN-EN 13499, systemy ociepleń ETICS, wymagania podłoża pod profile startowe.
- PN-EN 13658, profile metalowe i PCV do systemów ociepleń, klasyfikacja UV i odporności.
- Eurokod 1 (PN-EN 1991-1-4), obciążenia wiatrem konstrukcji elewacyjnych.
- Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), obowiązek prowadzenia dziennika budowy.
- Katalog techniczny systemów ETICS, instrukcje montażowe listew cokołowych.
