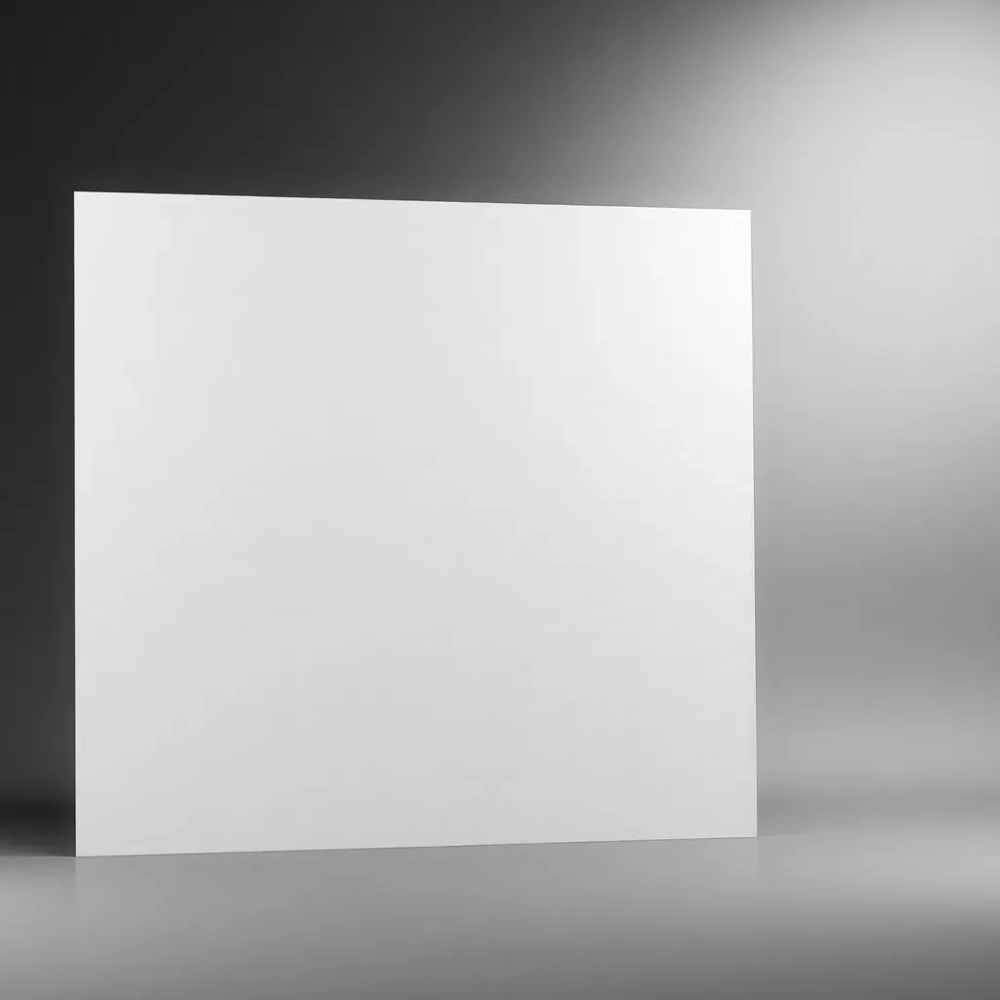

Płyta GK Ogniowa 2025 – Zastosowanie, Rodzaje, Montaż

Kiedy pożar szaleje, każda sekunda ma znaczenie, a Płyta GK ogniowa staje się cichym bohaterem, ratującym życie i mienie. To właśnie ona, niewidoczna na pierwszy rzut oka, zapewnia bezpieczeństwo przeciwpożarowe, tworząc barierę, która spowalnia rozprzestrzenianie się ognia, dając cenne minuty na ewakuację i interwencję. Czy zastanawiali się Państwo kiedyś, co naprawdę kryje się za tą szarą powłoką, która stanowi podstawę wielu współczesnych konstrukcji?

• Rodzaje Płyt GK Ogniowych i Klasy Odporności Ogniowej
• Zastosowanie Płyt GK Ogniowych w Budownictwie
• Montaż Płyt GK Ogniowych – Wskazówki i Błędy
• Normy i Atesty dla Płyt GK Ogniowych 2025
• Q&A

Na rynku budowlanym dostępnych jest wiele rozwiązań, ale ich rzeczywista efektywność w warunkach pożarowych często różni się od deklaracji. Aby zaoferować rzetelne spojrzenie na odporność ogniową płyt gipsowo-kartonowych, zebraliśmy dane z różnych testów i certyfikacji.

Analizując powyższe dane, widać wyraźnie, że wybór odpowiedniej płyty GK, w zależności od jej przeznaczenia, ma kluczowe znaczenie. Różnice w cenie są zazwyczaj proporcjonalne do wzrostu parametrów bezpieczeństwa, co stawia pytanie: czy warto oszczędzać na podstawowym elemencie bezpieczeństwa, gdy stawką jest ochrona życia i mienia? Oczywiście, decyzja zawsze należy do inwestora, jednak nasz punkt widzenia jest taki, że w tym obszarze kompromisy są wykluczone. Odporność ogniowa jest miernikiem zaufania.

Te wartości stanowią jedynie punkt wyjścia. Rzeczywista wydajność w systemach konstrukcyjnych, takich jak ściany czy sufity, jest zawsze wyższa, ponieważ zależy od wielu czynników, takich jak konstrukcja nośna, rodzaj izolacji, czy sposób spoinowania. Co ciekawe, branża budowlana zawsze dąży do innowacji, a co za tym idzie, pojawiają się nowe produkty, które jeszcze bardziej podnoszą poprzeczkę w zakresie bezpieczeństwa pożarowego. Byłem świadkiem, jak jeden z producentów zorganizował pokaz, podczas którego płyta, pozornie cienka, wytrzymała ekstremalnie wysoką temperaturę przez zaskakująco długi czas, budząc podziw u obecnych inżynierów. To uczy pokory i pokazuje, że w inżynierii nie wszystko jest tak oczywiste, jak się wydaje na pierwszy rzut oka.

Zobacz także: Płyta GK Akustyczna – Czy Warto? Analiza 2025

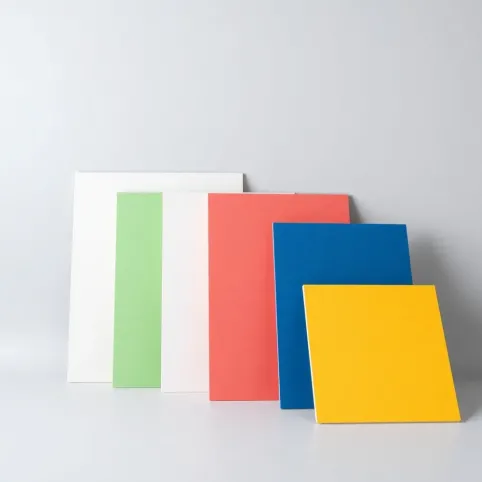

Rodzaje Płyt GK Ogniowych i Klasy Odporności Ogniowej

W świecie budownictwa, gdzie bezpieczeństwo jest priorytetem, płyta gipsowo-kartonowa ogniowa to coś więcej niż tylko kolejny materiał budowlany – to element strategiczny. Gdyby płyty GKF były drużyną ratunkową, byłyby wyspecjalizowaną jednostką do zadań specjalnych. Klasyfikacja tych płyt, oparta na normach europejskich, nie jest kaprysem biurokracji, ale ścisłym wyznacznikiem ich zdolności do walki z ogniem.

Typowe płyty GKF (zgodnie z normą PN-EN 520) oznaczane są literą "F" (Fire resistant), co oznacza, że w ich rdzeniu gipsowym zastosowano włókna szklane. Te mikroskopijne włókna działają jak wewnętrzne zbrojenie, opóźniając dezintegrację płyty pod wpływem wysokiej temperatury. Dodatkowo, woda zawarta w gipsie hydratyzowanym paruje pod wpływem ciepła, tworząc barierę termiczną i obniżając temperaturę powierzchni. Ten proces, znany jako "proces dehydratacji", jest kluczowy dla ich ogniotrwałych właściwości.

Przeciętna płyta gipsowo-kartonowa ogniochronna o grubości 12,5 mm, w zależności od producenta i konkretnej konfiguracji systemu, może zapewniać odporność ogniową od 30 do 120 minut (np. w przypadku systemów ściennych jednowarstwowych). Natomiast płyty o grubości 15 mm czy 18 mm, a także układy wielowarstwowe (np. dwie warstwy płyt GKF 12,5 mm), mogą osiągnąć nawet 240 minut (E 240, REI 240), co daje cztery godziny na ewakuację i skuteczną akcję gaśniczą. To naprawdę robi wrażenie, prawda? Czasami zastanawiam się, czy w ogóle doceniamy, jak skomplikowana inżynieria kryje się za tak prostym z pozoru produktem.

Zobacz także: Płyta GK: ciężar objętościowy kN/m³

Kiedy mówimy o klasach odporności ogniowej, odnosimy się do parametrów „R”, „E” i „I”, które są określone w normach PN-EN 13501-2. „R” (Nośność ogniowa) oznacza zdolność elementu konstrukcji do zachowania swojej funkcji nośnej pod obciążeniem podczas pożaru. „E” (Szczelność ogniowa) to zdolność do zapobiegania przenikaniu płomieni, gorących gazów lub zapalających się gazów. Natomiast „I” (Izolacyjność ogniowa) oznacza zdolność elementu do ograniczenia wzrostu temperatury na powierzchni nienagrzewanej, chroniąc przed promieniowaniem cieplnym i zapobieganiem samozapłonu materiałów palnych po drugiej stronie przegrody.

Płyty GKF zazwyczaj klasyfikowane są pod kątem "E" i "I", rzadziej pod kątem "R", chyba że są integralną częścią systemu nośnego, jak w przypadku niektórych suchych zabudów szachtów wentylacyjnych. Warto pamiętać, że podane czasy odporności ogniowej odnoszą się do kompletnego systemu – ściany lub sufitu – a nie do samej płyty. To trochę jak z samochodem wyścigowym; jego osiągi zależą od całego zespołu, nie tylko od silnika. Niestety, wiele osób wciąż popełnia ten błąd, skupiając się tylko na grubości płyty, zamiast na kompleksowym rozwiązaniu.

Często klienci pytają: „Czy taka płyta jest wystarczająco bezpieczna?”. Moja odpowiedź brzmi zawsze: „Wystarczająco bezpieczna jest płyta, która spełnia wszystkie wymagania projektu, normy i przede wszystkim – Pana oczekiwania w zakresie bezpieczeństwa”. Proszę pomyśleć o placówkach medycznych czy budynkach użyteczności publicznej – tam normy są wyjątkowo restrykcyjne. Tam nie ma miejsca na kompromisy, bo to może dosłownie kosztować życie.

Pojawiły się również na rynku rozwiązania, takie jak płyty typu "D" (o zwiększonej gęstości) lub "H" (o zwiększonej odporności na wilgoć), które w połączeniu z "F" (ognioodporność) tworzą jeszcze bardziej wszechstronne produkty, np. GKFI. Płyta GKFI łączy odporność ogniową z podwyższoną odpornością na wilgoć, co jest idealne do pomieszczeń o podwyższonej wilgotności, takich jak łazienki, czy techniczne pomieszczenia, gdzie może występować zagrożenie pożarowe. To pokazuje, jak producenci starają się sprostać złożonym wyzwaniom budowlanym, oferując coraz bardziej specjalistyczne produkty, dostosowane do konkretnych potrzeb projektu.

Zastosowanie Płyt GK Ogniowych w Budownictwie

Płyty GKF to prawdziwi kameleoni budowlani, a ich wszechstronność sprawia, że znajdują zastosowanie w niezliczonej liczbie projektów, od budynków mieszkalnych po skomplikowane obiekty przemysłowe. Kiedy słyszę, jak ktoś narzeka na ograniczenia gipsu, zawsze mam ochotę przytoczyć całą listę przykładów, gdzie te płyty udowodniły swoją niezwykłą przydatność. To nie jest tylko "biała tektura", to kluczowy element bezpieczeństwa.

Jednym z najbardziej oczywistych zastosowań są systemy suchej zabudowy ścian działowych. W biurach, hotelach czy szkołach, gdzie liczy się szybkość montażu, niski koszt i wysoki stopień bezpieczeństwa, ściany z płyt GKF są niezastąpione. Zazwyczaj stosuje się konstrukcję dwuwarstwową, np. dwie płyty GKF 12,5 mm po każdej stronie stelaża stalowego, z dodatkową warstwą wełny mineralnej w środku. Taka konstrukcja może zapewnić odporność ogniową na poziomie REI 60, a nawet REI 120. Pamiętam, jak podczas projektowania jednego z przedszkoli, projektant nie chciał słyszeć o innym rozwiązaniu. Mówił: „Nie ma czasu na mur! Musimy działać, a przede wszystkim musi być bezpiecznie!” – i faktycznie, płyty GKF okazały się idealnym wyborem.

Innym istotnym obszarem jest obudowa szybów instalacyjnych oraz kanałów wentylacyjnych i klimatyzacyjnych. Te elementy budynku są jak żyły, przez które ogień może szybko rozprzestrzeniać się na inne kondygnacje. Wykorzystanie ognioodpornych płyt GKF w tej roli jest absolutną koniecznością. Obudowy takie muszą spełniać bardzo restrykcyjne normy szczelności i izolacyjności ogniowej, np. EI 90 lub EI 120. Konstrukcje te zazwyczaj wykorzystują grubsze płyty GKF, np. 15 mm lub dwie warstwy 12,5 mm, mocowane na specjalnych systemach profili. W przypadku szachtów wentylacyjnych, często wymaga się, aby same płyty były również ognioodporne i niezapalne. Pamiętam, jak kiedyś na budowie jednego centrum handlowego dosłownie każdą rurę wentylacyjną trzeba było zabezpieczyć w ten sposób – potężne wyzwanie logistyczne, ale bezkompromisowe w kwestii bezpieczeństwa.

Płyty GKF doskonale sprawdzają się także w systemach sufitów podwieszanych. W dużych przestrzeniach, takich jak galerie handlowe, lotniska czy hale sportowe, sufity te stanowią nie tylko element estetyczny, ale przede wszystkim przegrodę ogniową. Mają za zadanie ochronić konstrukcję stropu nośnego przed wysoką temperaturą oraz zapobiec rozprzestrzenianiu się ognia na wyższe kondygnacje. Odporność ogniowa sufitów podwieszanych, często w klasie EI 30, EI 60 lub EI 90, zależy od grubości płyt, rozstawu profili oraz rodzaju i grubości zastosowanej izolacji. Niektóre systemy pozwalają nawet na ukrycie przewodów elektrycznych i systemów przeciwpożarowych w przestrzeni międzysufitowej, jednocześnie zachowując wysokie standardy bezpieczeństwa.

Nie możemy zapomnieć o adaptacji poddaszy. W domach jednorodzinnych czy kamienicach, płyta gipsowo-kartonowa ogniowa to często jedyne sensowne rozwiązanie do izolacji termicznej i ognioochronnej konstrukcji dachowej. Stosuje się je zazwyczaj w połączeniu z wełną mineralną, która nie tylko zapewnia doskonałą izolację termiczną, ale również znacząco podnosi odporność ogniową całego układu. W takim przypadku, kluczowe jest prawidłowe wykonanie paroizolacji i dokładne uszczelnienie połączeń, aby zapobiec przenikaniu wilgoci i utracie właściwości ogniowych. Często widzę, jak inwestorzy próbują oszczędzić na tym etapie, ale zawsze tłumaczę im, że to jest gra w rosyjską ruletkę z własnym bezpieczeństwem.

Kolejnym specyficznym zastosowaniem jest obudowa elementów konstrukcyjnych, takich jak słupy stalowe czy belki. Stal traci swoje właściwości nośne w wysokiej temperaturze, co w przypadku pożaru może prowadzić do zawalenia się konstrukcji. Płyty GKF, dzięki swoim właściwościom izolacyjnym, skutecznie chronią te elementy, opóźniając ich nagrzewanie i wydłużając czas stabilności budynku. Tu grubość obudowy i jej wielowarstwowość mają kluczowe znaczenie, a projektant zawsze precyzuje, jaką klasę odporności należy osiągnąć, np. R 120 czy R 180.

Ponadto, płyty ogniochronne są nieodzownym elementem w systemach ochrony przed pożarem, takich jak ściany oddzielenia pożarowego w obiektach przemysłowych czy magazynach. W takich miejscach, gdzie składowane są materiały łatwopalne, wymagane są najwyższe klasy odporności ogniowej, często REI 240 lub więcej. Oznacza to, że przegroda musi wytrzymać pożar przez cztery godziny, dając służbom ratunkowym wystarczająco dużo czasu na interwencję i ochronę sąsiednich obiektów. To wyzwanie inżynierskie, które wymaga precyzji i użycia sprawdzonych rozwiązań. Pamiętam jedną historię, kiedy to niezastosowanie odpowiednich płyt w małym magazynie zakończyło się tragicznym pożarem, który rozprzestrzenił się na sąsiednie budynki. Od tego momentu zawsze mówię, że na bezpieczeństwie nie można oszczędzać.

Montaż Płyt GK Ogniowych – Wskazówki i Błędy

Montaż płyt GKF to nie jest po prostu przykręcanie kolejnych elementów; to precyzyjna operacja, gdzie każdy detal ma znaczenie dla końcowego efektu, jakim jest bezpieczeństwo ogniowe. Można powiedzieć, że w tym przypadku, precyzja to synonim ochrony. Zaniedbanie nawet najmniejszego elementu może osłabić cały system, niczym wada w strategicznym planie obronnym.

Podstawą każdego systemu ognioodpornego z płyt gipsowo-kartonowych jest solidny stelaż. Najczęściej wykorzystuje się profile stalowe typu C i U, wykonane z blachy ocynkowanej. Kluczowe jest przestrzeganie zalecanego rozstawu profili pionowych, który dla ścian działowych zazwyczaj wynosi 60 cm, a dla sufitów podwieszanych 50 cm. Mniejsze odległości zapewniają większą sztywność i stabilność konstrukcji, co jest niezwykle ważne w przypadku pożaru. Zbyt duże rozstawy mogą doprowadzić do ugięcia się płyt pod wpływem wysokiej temperatury i utraty ich właściwości ochronnych. Warto też pamiętać, że profili nie należy spawać – łączenie za pomocą nitów lub specjalnych wkrętów jest preferowane, aby nie osłabiać powłoki antykorozyjnej, co widziałem na własne oczy podczas jednej z inspekcji, i natychmiast kazałem to poprawić.

Kolejnym, często niedocenianym elementem, jest prawidłowe mocowanie płyt. Do tego celu stosuje się specjalne wkręty samogwintujące, przeznaczone do montażu płyt GKF na stelażach stalowych. Długość wkręta powinna być taka, aby przechodziła przez płytę i zagłębiała się w profilu na co najmniej 10 mm. Ważne jest także zachowanie odpowiedniego rozstawu wkrętów – zazwyczaj co 25 cm na brzegach płyt i co 30 cm w ich środku. Nadmierne zagłębienie główki wkręta może spowodować pęknięcie warstwy kartonowej, osłabiając mocowanie, natomiast zbyt małe zagłębienie uniemożliwi późniejsze szpachlowanie. Właśnie dlatego tak często powtarzam młodym budowlańcom: „Wkręt to nie gwóźdź! Poczuj opór materiału, nie przesadzaj z siłą!”

Spójność systemu zapewniają prawidłowo wykonane połączenia między płytami. Krawędzie płyt należy odpowiednio przygotować – sfazować pod kątem 45 stopni (jeśli płyty nie mają fabrycznie sfazowanych krawędzi) i dokładnie oczyścić. Do szpachlowania połączeń stosuje się specjalne masy szpachlowe do spoinowania płyt gipsowo-kartonowych zbrojone siatką lub taśmą wzmacniającą (np. z włókna szklanego). Pamiętajmy, że zwykła masa szpachlowa nie zapewni odpowiedniej odporności ogniowej spoiny. Widziałem, jak to z pozoru "drobne oszczędności" prowadziły do poważnych problemów w systemach oddymiania.

Często popełnianym błędem jest również brak odpowiedniego dylatowania w narożnikach i na styku ściany z sufitem lub podłogą. Płyty gipsowo-kartonowe pracują pod wpływem zmian temperatury i wilgotności. Jeśli nie zostaną zastosowane dylatacje, mogą pojawić się pęknięcia, które obniżą szczelność ogniową systemu. W przypadku ścian ognioodpornych, szczelina dylatacyjna jest często wypełniana specjalną masą ognioodporną lub elastycznym kitem pęczniejącym. To drobiazg, który potrafi przyprawić o zawrót głowy, gdy system nagle "przestaje działać" podczas testów.

Izolacja wewnątrz ścian i sufitów jest równie kluczowa. W większości systemów ognioodpornych stosuje się wełnę mineralną o odpowiedniej gęstości i grubości. Wełna ta działa jako dodatkowa bariera termiczna, która znacząco opóźnia przenikanie ciepła. Ważne jest, aby wełna ściśle przylegała do profili i płyt, nie pozostawiając pustych przestrzeni, które mogłyby stać się drogą dla ognia. Wyobraź sobie, że budujesz mur obronny, a zostawiasz w nim otwarte wrota – absurd, prawda? A jednak, w budownictwie zdarza się to nagminnie.

Niestety, na budowach często spotyka się błędy wynikające z pośpiechu lub niewiedzy. Jednym z nich jest niewłaściwe cięcie i dopasowanie płyt, co prowadzi do zbyt dużych szczelin na połączeniach. Inny, to stosowanie niewłaściwych wkrętów lub ich zbyt rzadkie rozstawianie. Czasami widuję, jak wykonawcy "zapominają" o wypełnieniu ubytków po gniazdkach elektrycznych czy puszkach instalacyjnych odpowiednią masą ognioodporną – to jak pozostawienie otwartych ran w systemie, przez które pożar może błyskawicznie się przedostać. Właśnie dlatego tak ważne jest, aby wykonawca posiadał odpowiednie doświadczenie i wiedzę z zakresu systemów przeciwpożarowych, bo tu nie ma miejsca na metodę prób i błędów.

Konieczność zastosowania odpowiednich mas szpachlowych, uszczelnień i akcesoriów ognioodpornych jest niepodważalna. Każdy producent systemów GK F ma w swojej ofercie specjalne produkty do tego celu, a ich stosowanie jest warunkiem utrzymania deklarowanej klasy odporności ogniowej. Pamiętam historię, kiedy na jednym z projektów, inwestor uparł się na użycie tańszej masy szpachlowej. Ostrzegałem go, że to przepis na katastrofę, ale nie posłuchał. Podczas odbioru okazało się, że spoiny pękły podczas prób ogniowych. Koszty naprawy były kilkukrotnie wyższe niż pierwotna różnica w cenie materiałów. Kto powiedział, że doświadczenie nie uczy pokory?

Normy i Atesty dla Płyt GK Ogniowych 2025

W dziedzinie budownictwa, gdzie bezpieczeństwo jest rzeczą nadrzędną, regulacje i certyfikaty są niczym konstytucja. Normy i atesty dla płyt GK ogniowych to nie luźne wytyczne, ale ścisłe przepisy, które muszą być bezwzględnie przestrzegane. To one gwarantują, że produkt spełnia swoją najważniejszą funkcję – ochronę życia i mienia w sytuacji zagrożenia pożarowego. Rok 2025 przynosi pewne zmiany, które należy mieć na uwadze, aby uniknąć przykrych niespodzianek na etapie odbioru inwestycji.

Podstawową normą, która określa właściwości i wymagania dla płyt gipsowo-kartonowych, jest europejska norma PN-EN 520+A1:2010. To w niej znajdziemy szczegółowe wytyczne dotyczące typów płyt (np. "F" dla ognioodpornych), ich właściwości mechanicznych i fizycznych. Ważnym dokumentem jest również norma PN-EN 13501-2:2016, która zajmuje się klasyfikacją ogniową wyrobów budowlanych i elementów budynków, określając wspomniane wcześniej parametry "R", "E", "I". Bez tych norm, oznaczenia na płytach byłyby jedynie marketingowymi deklaracjami, a nie rzetelnymi informacjami o ich właściwościach.

Kluczowym elementem weryfikacji zgodności z normami są krajowe oceny techniczne (KOT), wydawane przez uprawnione do tego jednostki, takie jak Instytut Techniki Budowlanej (ITB). Krajowa Ocena Techniczna dla płyty GK ogniowej jest dokumentem, który potwierdza, że produkt spełnia wymagania polskiego prawa budowlanego w zakresie bezpieczeństwa pożarowego. Taki atest techniczny musi być aktualny i obejmować dany wyrób, w określonym zastosowaniu. Niestety, wciąż zdarza się, że inwestorzy, szukając oszczędności, kupują produkty bez odpowiednich atestów lub posługują się przestarzałymi dokumentami, co jest prostą drogą do problemów podczas kontroli straży pożarnej.

Dodatkowo, dla wyrobów wprowadzanych do obrotu w Unii Europejskiej, wymagana jest Deklaracja Właściwości Użytkowych (DWU) oraz oznakowanie CE. Oznakowanie CE na płycie ognioodpornej GK świadczy o jej zgodności z normami zharmonizowanymi i dopuszczeniu do stosowania w całej Unii. Bez tych dokumentów, produkt nie powinien być stosowany w żadnej, poważnej inwestycji. Traktujcie to jak dowód osobisty produktu – bez niego, jest nieważny.

Od roku 2025 przewiduje się dalsze zaostrzenia i ujednolicenie przepisów dotyczących wyrobów budowlanych, w tym również płyt GKF. Możemy spodziewać się bardziej szczegółowych wymagań dotyczących transparentności w prezentowaniu danych technicznych i wydajności produktów. To krok w dobrą stronę, ponieważ zmniejszy to pole do nadinterpretacji i pomyłek. Będziemy również świadkami wprowadzenia bardziej rygorystycznych procedur testowych, które jeszcze lepiej odzwierciedlą rzeczywiste zachowanie materiałów w warunkach pożarowych. To trochę jak wprowadzanie nowych, bardziej surowych egzaminów, które eliminują słabych uczniów, prawda?

Istotnym aspektem są również wymagania dotyczące kompletnych systemów ognioodpornych. Producenci nie tylko dostarczają płyty, ale również całe rozwiązania systemowe – od profili stalowych, przez akcesoria montażowe, po masy szpachlowe i uszczelnienia. Każdy z tych elementów musi być ze sobą kompatybilny i testowany jako integralna całość. Atesty ogniowe często odnoszą się do konkretnego systemu, a nie pojedynczych komponentów. To trochę jak z orkiestrą symfoniczną – każdy instrument musi być nastrojony i zgrany z pozostałymi, aby całość brzmiała harmonijnie. Pamiętam, jak kiedyś na budowie użyto profili od jednego producenta, a płyt od drugiego. Skutek? Brak atestu dla całości, a co za tym idzie, konieczność demontażu i ponownego montażu z użyciem kompatybilnych komponentów. Lekcja kosztowała miliony, ale przyniosła efekty w postaci edukacji.

Warto również zwrócić uwagę na rosnącą rolę cyfryzacji w procesie certyfikacji. Możliwe, że w 2025 roku, standardem stanie się elektroniczny obieg dokumentów i łatwy dostęp do baz danych z atestami, co usprawni weryfikację produktów i zminimalizuje ryzyko posługiwania się fałszywymi lub przeterminowanymi certyfikatami. To trochę jak blockchain dla budownictwa, prawda? Przyszłość staje się coraz bardziej "smart".

Dla inwestorów i wykonawców kluczowe jest świadome podejście do zakupu i stosowania materiałów ognioodpornych. Należy zawsze wymagać od dostawcy aktualnych certyfikatów i atestów, sprawdzić ich ważność oraz zgodność z przeznaczeniem. Pamiętajmy, że budynek budujemy dla ludzi, a ich bezpieczeństwo powinno być absolutnym priorytetem. Cena jest ważna, ale życie i zdrowie – bezcenne. Atesty to inwestycja w bezpieczeństwo, nie wydatek. Koniec kropka.
