Płyta GK FH2, co oznacza ten symbol?

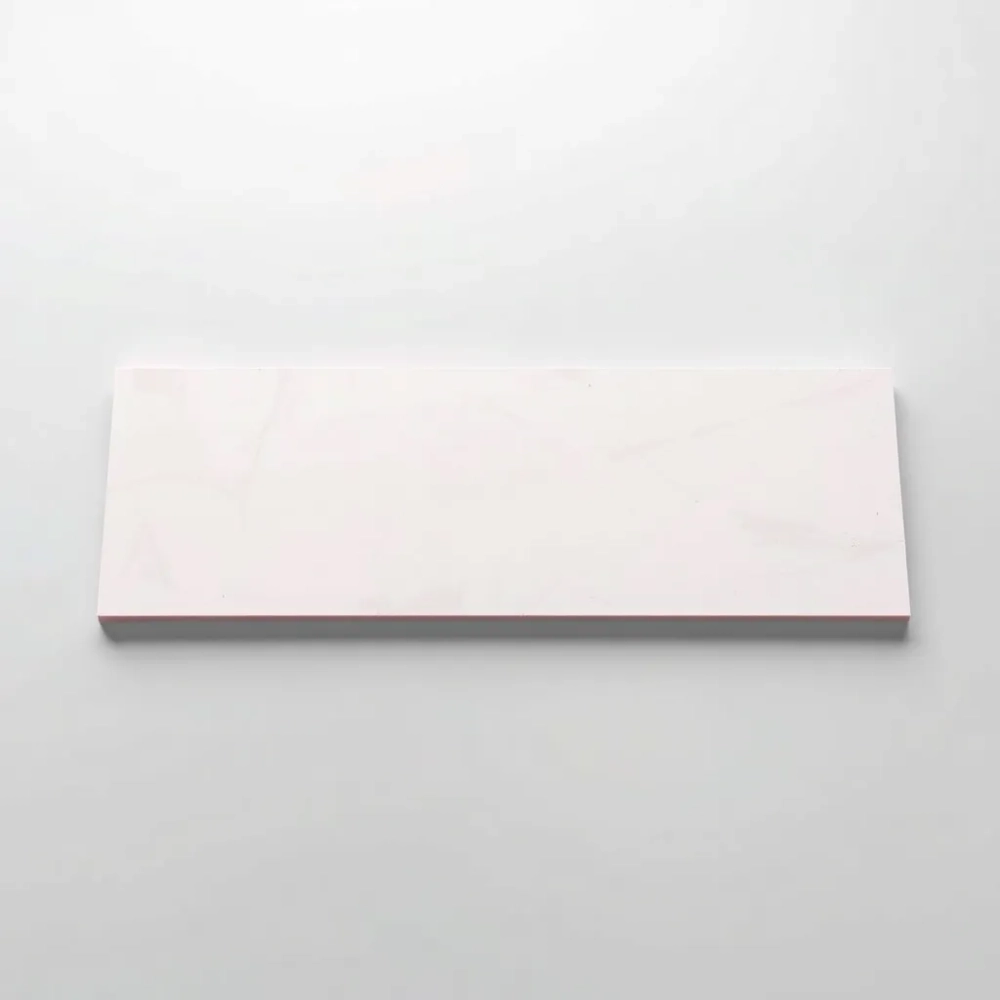

Jedna litera na krawędzi płyty gipsowo-kartonowej potrafi przesądzić o tym, czy ściana przetrwa łazienkę, kominek i ciężką półkę. Płyta gk fh2 łączy w sobie dwie kluczowe cechy: ogniochronność (F) i ograniczoną nasiąkliwość (H2). Po lekturze tego tekstu dobierzesz płytę „na słuch", bez zadawania pytań sprzedawcy, a jednocześnie zrozumiesz, dlaczego sama litera to dopiero początek układanki.

• FH2 a F, H2 i A - różnice, które decydują o wyboru płyty
• Zastosowanie płyty FH2 - łazienka, kotłownia, ścianka ogniowa
• Oznaczenia na płytach g-k (A, H2, F, R, I, D) - kompletna ściąga
• Grubości, krawędzie i normy płyt FH2 - co sprawdzić przed zakupem
• Klasa odporności ogniowej - jak czytać oznaczenie REI
• Checklista zakupowa - ścianka działowa 10 m²
• Mity i fakty o płytach g-k

FH2 a F, H2 i A - różnice, które decydują o wyboru płyty

Zacznijmy od rozszyfrowania czterech najczęściej spotykanych symboli. Płyta typu A to klasyczna płyta g-k, przeznaczona do pomieszczeń suchych, o wilgotności względnej poniżej 70%. Jej rdzeń gipsowy nie zawiera dodatków ograniczających wchłanianie wody, więc długotrwały kontakt z parą wodną prowadzi do pęcznienia i utraty wytrzymałości.

Płyta H2 różni się od zwykłej A rdzeniem z dodatkiem silikonu lub wosku, co obniża nasiąkliwość do maksymalnie 10% masy. Taka płyta nadaje się do łazienek, kuchni i pralni, ale wyłącznie pod warunkiem sprawnej wentylacji. Płyta F to wariant ogniochronny, z rdzeniem wzbogaconym włóknem szklanym, który opóźnia nagrzewanie i destrukcję gipsu w temperaturze powyżej 600°C.

FH2 to połączenie obu tych właściwości w jednym produkcie. Rdzeń gipsowy zawiera jednocześnie włókno szklane (odpowiedzialne za odporność ogniową) i środki hydrofobowe (odpowiedzialne za odporność na wilgoć). Takie płyty kosztują około 45-65 zł/m², czyli średnio 30% więcej niż zwykła A i około 15% więcej niż samo F.

Cena to tylko wierzchołek góry lodowej. Płyta FH2 w systemie ściennym pozwala spełnić wymagania przeciwpożarowe w budynkach użyteczności publicznej oraz w strefach mokrych, co w praktyce oznacza, że jeden produkt rozwiązuje problem, do którego inwestor musiałby dobierać dwa oddzielne.

Zastosowanie płyty FH2 - łazienka, kotłownia, ścianka ogniowa

Najczęstszym miejscem, w którym płyta FH2 okazuje się niezastąpiona, jest łazienka z kabiną prysznicową. Para wodna osiąga tam lokalnie wilgotność względną nawet 90-95%, a krople osiadają na ścianach przy wannie. Sama płyta H2 nie wystarczy w strefach bezpośrednio narażonych na zachlapanie, ponieważ silikon w rdzeniu chroni przed wchłanianiem, ale nie przed trwałym kontaktem z wodą.

W takim wypadku ścianę warto obłożyć płytą FH2, a następnie pokryć folią w płynie lub hydroizolacją mineralną. Folia tworzy barierę, która nie dopuszcza wody do rdzenia gipsowego, a hydrofobowy rdzeń stanowi drugie zabezpieczenie na wypadek uszkodzenia powłoki. Taki podwójny system daje margines bezpieczeństwa rzędu kilku lat.

Trzecim typowym zastosowaniem jest zabudowa poddasza w domu z rekuperacją. Tam FH2 chroni przed skroploną parą wodną, która przy różnicy temperatur wewnętrznej i zewnętrznej potrafi skroplić się na folii paroizolacyjnej. Gdyby folia uległa mikrouszkodzeniu, rdzeń hydrofobowy przejmie funkcję bufora.

Oznaczenia na płytach g-k (A, H2, F, R, I, D) - kompletna ściąga

Producenci oznaczają płyty g-k za pomocą systemu literowego znormalizowanego w PN-EN 520. Każda litera dodaje konkretną właściwość, a ich kombinacja tworzy matrycę produktów. Poniższa tabela obejmuje symbole spotykane na polskim rynku.

Płyta R wyróżnia się wytrzymałością na zginanie, co pozwala wieszać na niej cięższe elementy bez ryzyka pęknięcia. Wytrzymuje obciążenie punktowe rzędu 80-120 kg/m², podczas gdy zwykła A obsługuje około 40 kg/m². Płyta I ma twardszą powierzchnię, odporną na zarysowania i uderzenia, co sprawdza się w szkołach i szpitalach.

Płyta D to rzadziej spotykany wariant, którego gęstość kontrolowana mieści się w zakresie 1000-1250 kg/m³. Wyższa masa oznacza lepszą izolacyjność akustyczną, ale też większe obciążenie konstrukcji. Stosuje się ją w obudowach maszynowni, kotłowni i przy ścianach, które muszą tłumić hałas.

Typ krawędzi bywa równie istotny co litera. Krawędź KS (prosta) nie wymaga taśmy wzmacniającej, ale wymaga ręcznego szlifowania. Krawędź KPO (spłaszczona z taśmą) pozwala uzyskać gładkie połączenie, a KSP (zaokrąglona) sprawdza się przy wykończeniu tynkiem cienkowarstwowym. Wybór krawędzi wpływa na zużycie masy szpachlowej o około 15-20%.

Grubości, krawędzie i normy płyt FH2 - co sprawdzić przed zakupem

Grubość płyty to kolejny parametr, który wpływa na wytrzymałość i izolacyjność. Najpopularniejsza grubość 12,5 mm sprawdza się w ściankach działowych i sufitach podwieszanych. Płyta 9,5 mm to domena sufitów, ponieważ mniejsza masa ułatwia montaż i nie obciąża profili CD/UD.

Płyty 15 mm i grubsze stosuje się tam, gdzie wymagana jest zwiększona izolacyjność akustyczna lub nośność. Podwójna warstwa płyt 12,5 mm po każdej stronie ściany daje lepszy efekt niż jedna warstwa 25 mm, ponieważ eliminuje mostki akustyczne na stykach. W praktyce różnica w izolacyjności Rw sięga 4-6 dB.

Sprawdź Deklarację Właściwości Użytkowych (DoP) oraz znak CE na opakowaniu. Bez nich płyta nie spełnia wymogów PN-EN 520 i nie może być stosowana w budynkach mieszkalnych.

Norma PN-EN 520 klasyfikuje płyty g-k według typu i właściwości, a PN-EN 14195 reguluje profile metalowe do ich montażu. Oba dokumenty stanowią podstawę do projektowania ścian w myśl Eurokodu 6 i Warunków Technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Deklaracja Właściwości Użytkowych powinna zawierać klasę reakcji na ogień (minimum A2-s1,d0 dla płyt g-k), nasiąkliwość i współczynnik przewodzenia ciepła.

Najczęstsze błędy przy zakupie płyty FH2

• Mylenie litery H z pełną wodoodpornością. H2 oznacza ograniczoną nasiąkliwość, a nie płytę do bezpośredniego kontaktu z wodą.
• Stosowanie płyt 9,5 mm na ścianie. To grubość sufitowa; ściana wymaga minimum 12,5 mm.
• Brak profili CD/UD pod sufitem. Sufit podwieszany bez rusztu metalowego ugina się i pęka.
• Ignorowanie akustyki. Ściana z pojedynczą płytą FH2 bez wełny mineralnej tłumi dźwięk na poziomie 35 dB, a nie 50 dB, jak oczekuje wielu inwestorów.
• Brak wentylacji w łazience. Para wodna musi być odprowadzana, bo nawet hydrofobowy rdzeń nie zastąpi wyciągu.

Piąty błąd pojawia się najczęściej w remontach, gdzie inwestor zakłada, że sama płyta H2 rozwiąże problem wilgoci. Tymczasem wentylacja o wydajności minimum 2,5 m³/h na każdy metr kwadratowy łazienki to warunek zdrowego mikroklimatu. Bez niej na ścianach pojawi się grzyb, niezależnie od typu płyty.

Stare i nowe oznaczenia - krótka historia

Producenci przeszli na oznaczenia literowe w 2007 roku wraz z wdrożeniem PN-EN 520 w pełnym zakresie. Od tego czasu symbole A, H2, F i FH2 stały się obowiązujące, choć stare GKB i GKF wciąż funkcjonują w mowie potocznej. Jeśli kupujesz płyty przez internet, warto wyszukiwać obu nazw, bo nie wszyscy sprzedawcy zaktualizowali opisy.

Izolacyjność akustyczna ściany z płyt FH2

Sama płyta g-k tłumi dźwięk słabo, bo rdzeń gipsowy jest stosunkowo lekki i sprężysty. Współczynnik Rw pojedynczej płyty 12,5 mm to około 28 dB. Dopiero w połączeniu z wełną mineralną i podwójną warstwą płyt po każdej stronie ściany wartość ta rośnie do 52-58 dB, co spełnia wymagania dla ścian między mieszkaniami.

Różnica 20 dB brzmi abstrakcyjnie, ale w praktyce oznacza czterokrotne zmniejszenie natężenia dźwięku. Rozmowa za ścianą staje się niesłyszalna, a nie stłumiona. W sypialniach i pokojach dziecięcych to różnica między spokojnym snem a ciągłym budzeniem.

Klasa odporności ogniowej - jak czytać oznaczenie REI

Symbol REI na ścianie g-k to nie właściwość samej płyty, lecz całego systemu. R oznacza nośność (wytrzymałość mechaniczną), E - szczelność (brak pęknięć przepuszczających ogień i dym), a I - izolacyjność termiczną (ograniczenie nagrzewania strony nienagrzewanej). Liczba po symbolu podaje czas w minutach, przez jaki ściana utrzymuje te parametry.

Ściana z pojedynczą warstwą płyty FH2 na profilu CW 50 bez wełny osiąga klasę REI 30. Ściana z podwójną warstwą płyt FH2 po każdej stronie, na profilu CW 75, z wełną mineralną 50 mm, osiąga REI 60. Aby uzyskać REI 120, trzeba zastosować podwójną warstwę płyty ogniochronnej (grubość 15 mm lub 18 mm) oraz specjalne profile z dodatkowymi zabezpieczeniami.

Przy projektowaniu ścian oddzielenia pożarowego w budynkach wielorodzinnych wymagana klasa to zazwyczaj REI 60 lub REI 120, w zależności od klasy odporności pożarowej budynku. W budynkach niskich (do 4 kondygnacji) często wystarcza REI 60, w wyższych konieczne jest REI 120. Wybór konfiguracji warto skonsultować z projektantem, bo zmiana płyty z 12,5 mm na 15 mm pociąga za sobą konieczność dostosowania profili.

Checklista zakupowa - ścianka działowa 10 m²

• Płyty FH2 12,5 mm (1200×2000 mm) - 8 sztuk, około 200-260 zł.
• Profile CW 75 - 4 sztuki po 3 m, około 80-110 zł.
• Profile UW 75 - 4 sztuki po 3 m, około 70-95 zł.
• Kołki rozporowe 6×40 mm - 40 sztuk, około 25-35 zł.
• Wkręty TN 25 mm - 120 sztuk, około 18-25 zł.
• Taśma uszczelniająca EPDM - 12 m, około 30-45 zł.
• Masa szpachlowa - 3 kg, około 35-50 zł.
• Taśma zbrojąca - 1 rolka, około 8-12 zł.
• Papier ścierny P120 - 2 arkusze, około 4-6 zł.

Łączny koszt materiałów na ściankę działową 10 m² to około 470-640 zł. Warto doliczyć 10% zapasu na cięcia i błędy montażowe. Jeśli ściana ma przenosić obciążenia (regał, telewizor), rozstaw profili CW warto zmniejszyć z 60 cm do 40 cm, co wymaga dodatkowych dwóch profili.

Quiz: Którą płytę wybrałbyś do kabiny prysznowej?

Masz do wyboru cztery warianty: A, H2, F i FH2. Odpowiedź nie jest oczywista, bo liczy się nie tylko litera, ale też lokalizacja kabiny, wentylacja i obecność hydroizolacji. Najlepsza odpowiedź: FH2, pod warunkiem pokrycia folią w płynie. Płyta H2 sprawdzi się w łazience z wentylacją mechaniczną, ale nie bezpośrednio przy kabinie. Płyta F i A w strefie mokrej to błąd.

Mity i fakty o płytach g-k

Często powtarzanym mitem jest przekonanie, że płyta H2 jest „wodoodporna". W praktyce oznacza to jedynie ograniczoną nasiąkliwość, a nie zdolność do pracy w zanurzeniu. Płyta zanurzona w wodzie na 24 godziny wchłonie do 10% swojej masy, podczas gdy zwykła A nawet 30%. Różnica istotna, ale nie rewolucyjna.

Innym mitem jest teza, że płyta F „nie pali się". Płyta g-k nie jest niepalna w sensie dosłownym. Klasa reakcji na ogień to A2-s1,d0, co oznacza materiał niepalny z ograniczoną emisją dymu i brakiem płonących kropli. Rdzeń gipsowy zawiera chemicznie związaną wodę (około 20% masy), która pod wpływem temperatury odparowuje, chłodząc powierzchnię. To ten mechanizm decyduje o odporności, a nie „niepalność" samego materiału.

Nie stosuj płyt g-k w miejscach narażonych na temperaturę powyżej 50°C przez dłuższy czas (sauny, obudowy pieców). Gips traci wtedy wodę krystaliczną i kruszeje.

Ostatni mit dotyczy akustyki. Wielu inwestorów wierzy, że podwójna warstwa płyt automatycznie podwaja izolacyjność. W praktyce podwójna warstwa zwiększa Rw o 4-6 dB, a nie o 10 dB. Skok o 10 dB wymaga dodatkowo wełny mineralnej i elastycznego połączenia profili z podłogą oraz sufitem.

Wybór płyty g-k zaczyna się od litery, ale na niej się nie kończy. Płyta FH2 sprawdza się wszędzie tam, gdzie łączą się wilgoć i ogień: w łazienkach z kabiną, w kotłowniach, w garażach z piecem na paliwo stałe. W pokojach dziennych i sypialniach wystarczy zwykła A. W pomieszczeniach suchych, ale wymagających ochrony przeciwpożarowej (klatki schodowe, korytarze), wybierz F bez H2, bo wilgoć nie jest tam problemem.

Grubość 12,5 mm to rozsądny kompromis między masą, ceną i wytrzymałością. Sufity wymagają 9,5 mm, a ściany akustyczne - 15 mm lub podwójnej warstwy 12,5 mm. Przy każdym zakupie sprawdź DoP, znak CE i oznaczenie PN-EN 520 na opakowaniu.

Łazienka bez wentylacji o wydajności co najmniej 2,5 m³/h na metr kwadratowy zniszczy każdą płytę, nawet FH2. Parę wodną trzeba usuwać, a nie tylko blokować. W przeciwnym razie grzyb pojawi się w ciągu dwóch, trech lat, niezależnie od jakości wykończenia.

Jeśli stoisz przed wyborem płyty do konkretnego pomieszczenia, zacznij od trzech pytań: jakie jest wilgotność względna, czy przepisy wymagają odporności ogniowej i jaki współczynnik Rw powinna mieć ściana. Odpowiedzi wskazują właściwy symbol: A, H2, F lub FH2.

Źródła i normy

• PN-EN 520+A1:2010 - Płyty gipsowo-kartonowe. Definicje, wymagania i metody badań.
• PN-EN 14195:2015 - Elementy konstrukcyjne z profili metalowych do systemów suchej zabudowy.
• Rozporządzenie Ministra Infrastrutury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późn. zm.).
• Eurokod 6 - PN-EN 1996: Projektowanie konstrukcji murowych.
• Instytut Techniki Budowlanej (ITB) - instrukcje ITB nr 421/2006 i 456/2010 dotyczące ścian z płyt g-k.
• Deklaracje Właściwości Użytkowych (DoP) producentów płyt g-k, dostępne na ich stronach internetowych.
