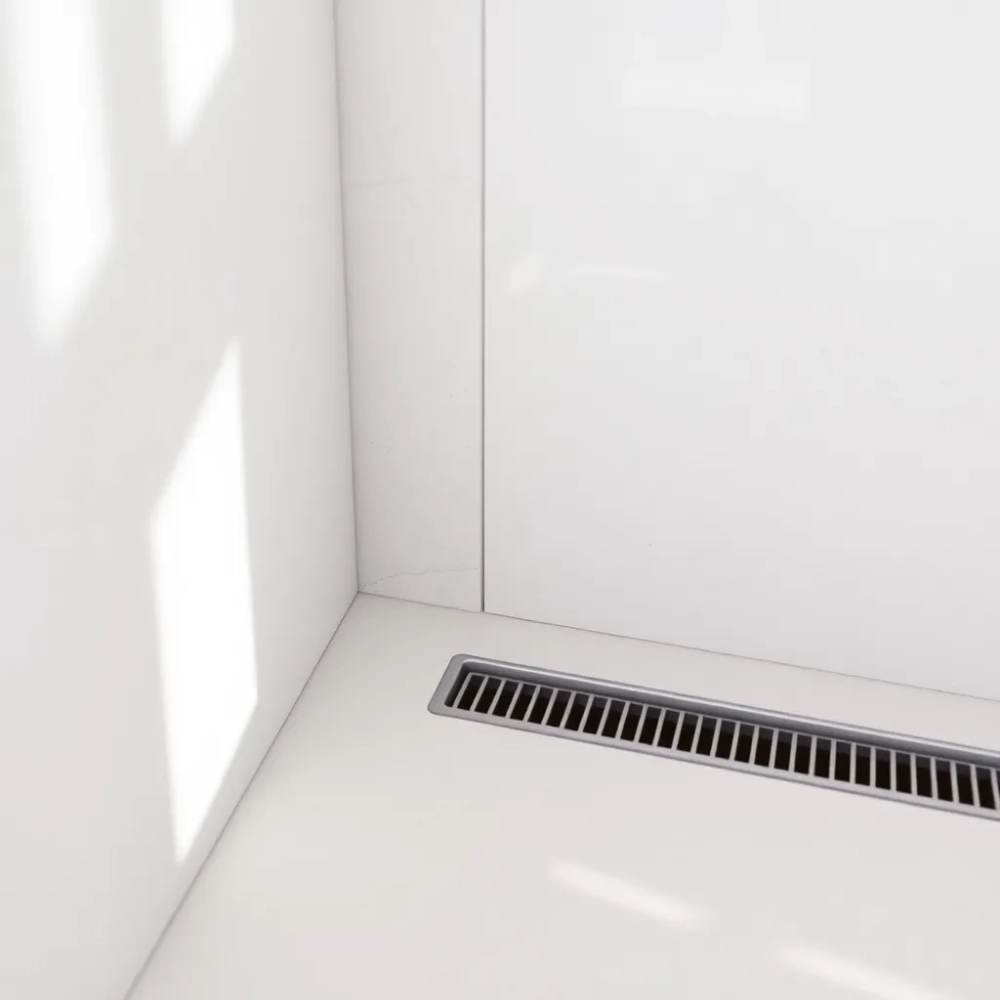

Odpływ liniowy – ile od ściany zamontować, żeby działał bez błędów

Jaki wpływ na odległość ma długość kanału i rozmiar kabiny

Szerokość strefy prysznicowej wyznacza realne ramy, w których odpływ liniowy musi się zmieścić z zapasem na glazurę i dylatację obwodową. Kanał powinien być krótszy od wewnętrznego światła ścianki o 10-15 cm, bo tyle zajmują profile przyścienne w kabinach walk-in albo krawędź brodzika pod posadzką. Zbyt długi ruszt wchodzi pod szybę, zbiera włosy pod uszczelką i szpeci fugę w narożniku.

• Jaki wpływ na odległość ma długość kanału i rozmiar kabiny
• Odległość odpływu liniowego od ściany przy wariancie ściennym i przyściennym
• Najczęstsze błędy ustawienia odpływu względem ściany i jak ich uniknąć
• Krok po kroku: ustawienie odpływu przed wylewką
• Wylewka z zachowaniem spadku i hydroizolacja
• Układanie płytek i montaż rusztu
• Wymiary ściągawka najważniejsze liczby
• Konserwacja i serwis odpływu liniowego
• Kiedy samodzielnie, a kiedy z ekipą

Przy ściance o długości 90 cm optymalnie sprawdza się rynna 70-80 cm, ustawiona tak, by jej oś pokrywała się z osią kabiny. W wariancie 100 cm wchodzi już kanał 90 cm, a w dużych strefach 120 cm można pozwolić sobie na rynnę 100 cm z marginesem 10 cm z każdej strony. Ta zasada wynika z fizyki spływu: woda potrzebuje równomiernego nachylenia posadzki 1,5-2% na całej długości, a zbyt krótki kanał wymusza strome zbocza, które zaczynają być śliskie.

Grubość kleju i samej płytki (8-12 mm) bezpośrednio wpływa na to, jak wysoko odpływ wypada ponad wylewkę. Rynna ustawiona za nisko wymaga skuwania po pierwszym zalaniu wodą próbną. Zbyt wysoko tworzy widoczny próg przy wejściu do kabiny. Prawidłowa wysokość montażowa to 70-80 mm od surowego stropu do górnej krawędzi rusztu.

W łazienkach z ogrzewaniem podłogowym dystans od ściany musi uwzględniać też przebieg pętli grzewczej. Rury ogrzewania podłogowego prowadzi się w strefie suchej co 15-20 cm, ale w obrębie prysznica zostawia się przerwę lub prowadzi pętlę łukem wokół kanału. Zbyt bliskie sąsiedztwo rur grzewczych i odpływu to ryzyko punktowego przegrzewania i pęknięcia wylewki w newralgicznym miejscu.

Odległość odpływu liniowego od ściany przy wariancie ściennym i przyściennym

Odpływ ścienny wpuszcza się tuż przy ścianie, w odległości 2-3 cm od lica muru, żeby kołnierz uszczelniający mógł wejść pod płytki z pełnym zakładem. Taki montaż sprawdza się w kabinach bez brodzika, gdzie szyba stoi na posadzce, a cała woda musi szybko znaleźć ujście przy samej ścianie. Spadek posadzki biegnie wówczas w jednym kierunku, co ułatwia układanie mozaiki.

Wariant przyścienny, montowany 8-12 cm od ściany, daje większą swobodę aranżacyjną. Rynna trafia w pas, gdzie naturalnie kładzie się większe formaty płytek, a spadek można prowadzić w dwóch kierunkach od przeciwległej ściany i od progu. To rozwiązanie typowe dla stref prysznicowych w narożniku, gdzie ściana z jednej strony to mur konstrukcyjny, a z drugiej szyba hartowana.

Syfon niski (50-60 mm) otwiera drogę do montażu ściennego w budynkach z ograniczoną grubością stropu i wylewki. Syfon standardowy (80-100 mm) daje wyższą przepustowość, ale wymusza głębsze wykucie. Dobierając zestaw, warto policzyć planowaną wydajność słuchawki deszczownicy: standardowa głowica generuje 12-20 l/min, a masażowa nawet 25 l/min. Syfon powinien przyjmować minimum tyle samo, a najlepiej 30% więcej, żeby buforować chwilowe skoki.

Kołnierz uszczelniający rynny musi zachodzić na ścianę co najmniej 5 cm powyżej poziomu posadzki. W praktyce folia w płynie nakładana dwu- lub trzykrotnie tworzy elastyczną warstwę, która mostkuje drobne ruchy podłoża. Taśma narożna z włókniny wzmacnia styk ściany z posadzką tam, gdzie pojawia się największe ryzyko pęknięcia i kapilarnego podciągania wilgoci.

Najczęstsze błędy ustawienia odpływu względem ściany i jak ich uniknąć

Za bliskie dosunięcie rynny do ściany (poniżej 1 cm) kończy się wciśnięciem kołnierza pod płytkę bez możliwości późniejszego serwisu. Odpływ powinien mieć z każdej strony zapas pozwalający rozkręcić ruszt, wyjąć sitko i udrożnić syfon. Minimalny luz technologiczny to 2 cm, a przy długich kanałach nawet 3 cm ze względu na rozszerzalność cieplną stali.

Brak spadku w kierunku odpływu to grzech główny montażu. Woda stoi w kałużach, fuga ciemnieje, a po kilku miesiącach pojawia się grzyb. Nachylenie 1,5-2% oznacza 1,5-2 cm różnicy wysokości na każdy metr posadzki. Sprawdza się je poziomicą laserową jeszcze przed wylewką.

Ruszt osadzony 2 mm powyżej glazury tworzy ostry próg, o który zahacza stopa. Prawidłowo ruszt leży 1-2 mm poniżej poziomu płytki, żeby woda swobodnie spływała, a nie zbierała się przy krawędzi. Zbyt głębokie osadzenie z kolei gromadzi brud w szczelinie i utrudnia czyszczenie.

Norma PN-EN 1253-2 określa minimalną przepustowość odpływu na 0,4 l/s dla punktowych rozwiązań i 0,6 l/s dla liniowych przy standardowej słuchawce. Wartość 0,6 l/s przekłada się na 36 l/min to dolna granica dla deszczownicy.

Rezygnacja z rewizji w syfonie to błąd, który zemści się po roku. Włosy, kamień i resztki mydła zatykają przepust, a brak dostępu oznacza kucie posadzki. Każdy odpływ liniowy powinien mieć sitko wyjmowane od góry bez konieczności demontażu rusztu, a syfon miarę możliwości rozbieralny bez narzędzi.

Przed ostatnią warstwą płytek koniecznie wykonuje się próbę wodną. Woda zalega w strefie prysznica przez minimum 30 minut, a poziom sprawdza się w sąsiednim pomieszczeniu. Nawet minimalne przesiąkanie na sufit niżej oznacza konieczność zdjęcia glazury i poprawy hydroizolacji. Ten test kosztuje godzinę, a jego brak generuje koszty rzędu 1500-2500 zł za demontaż i ponowny montaż.

Krok po kroku: ustawienie odpływu przed wylewką

Pomiar wysokości zabudowy zaczyna się od wyznaczenia poziomu gotowej posadzki. Po odjęciu grubości wylewki, kleju i płytki otrzymuje się wysokość montażową korpusu odpływu. Typowo mieści się w przedziale 70-80 mm od stropu konstrukcyjnego do górnej krawędzi rusztu. W stropach z ogrzewaniem podłogowym dochodzi jeszcze warstwa izolacji termicznej, która podnosi poziom o 30-50 mm.

Lokalizacja rury kanalizacyjnej decyduje o tym, czy rynna trafi przy ścianie, czy w środku strefy. Rura kanalizacyjna DN 50 wymaga spadku minimum 2% w kierunku pionu, a jej kolano powinno znaleźć się dokładnie pod syfonem. Przesunięcie o więcej niż 5 cm wymaga dodatkowego kolana i zmniejsza przepustowość.

• Poziomica laserowa (dokładność 0,2 mm/m)
• Miara zwijana, ołówek stolarski
• Klucz do rur kanalizacyjnych
• Szpachelka, pędzel do folii w płynie
• Nożyce do taśmy uszczelniającej

Wykucie wnęki w stropie lub posadzce musi uwzględniać miejsce na kołnierz i zapas 1 cm z każdej strony korpusu. W płycie betonowej kuje się młotowiertarką z szerokim dłutem, w karton-gipsie wycina otwornicą. Zbyt ciasne wykucie utrudnia ustawienie korpusu w pionie i poziomie.

Podłączenie kanalizacji wykonuje się zawsze przed ustawieniem korpusu. Rurę DN 50 wsuwa się w kielich syfonu na pełną głębokość, a uszczelkę smaruje się żelem silikonowym lub mydłem. Suchy montaż grozi rozszczelnieniem po pierwszym cyklu termicznym.

Ustawienie korpusu w poziomie to moment, w którym decyduje się, czy spadek będzie prawidłowy. Korpus mocuje się do podłoża za pomocą nóżek regulowanych lub kotew chemicznych, a po każdej korekcie sprawdza się poziomicą we wszystkich kierunkach. Po ustawieniu wnęka zalewana jest rzadkim betonem, który stabilizuje pozycję.

Wylewka z zachowaniem spadku i hydroizolacja

Wylewka w strefie prysznica formuje się ręcznie, bo spadek musi być ciągły od najdalszego narożnika do krawędzi rynny. Mieszanka samopoziomująca nie sprawdza się tutaj: wylewa się ją idealnie poziomo. Potrzebna jest klasyczna zaprawa cementowa z plastyfikatorem, którą można profilować pacą.

Spadek kontroluje się łatą położoną od ściany do odpływu. Pod łatę wkłada się kliny pomiarowe o wysokości 1,5-2 cm na każdy metr długości. Po wstępnym związaniu zaprawy łata się szlifuje drobne nierówności i ponownie sprawdza poziomicą. Woda musi spływać bez miejsc zastoju, a kałuża próbna powinna zniknąć w ciągu 30-40 sekund.

Hydroizolacja nakładana jest dwuwarstwowo, minimum 1 mm grubości po wyschnięciu. Pierwszą warstwę gruntuje się rozcieńczonym preparatem głęboko penetrującym, drugą i trzecią nakłada się folię w płynie zbrojoną taśmą w narożnikach ściana-posadzka. Kołnierz rynny musi wejść pod folię co najmniej 10 cm, żeby woda nie przedostała się pod membranę.

Tabela czasów schnięcia zależy od temperatury i wilgotności. Folia akrylowa potrzebuje 4-6 godzin między warstwami, folia polimerowa 8-12 godzin. Układanie płytek rozpoczyna się po pełnym wyschnięciu ostatniej warstwy, zwykle po 24 godzinach. Pośpiech na tym etapie to ryzyko pęcherzy pod glazurą i odparzonej fugi.

Układanie płytek i montaż rusztu

Płytki przy odpływie liniowym wymagają precyzyjnego cięcia. Ruszt powinien leżeć 1-2 mm poniżej glazury, a szczelina fugowa przy krawędzi rynny nie może przekraczać 2 mm. Zbyt szeroka fuga łapie brud, zbyt wąska pęka przy pierwszym ruchu podłoża.

Przy kanale o długości 80 cm płytki tnie się pod kątem 90° do osi rynny. Minimalna szerokość paska przy krawędzi to 30 mm mniejsze fragmenty słabo trzymają się kleju i odpadają po kilku miesiącach. Jeśli po cięciu zostaje pasek węższy niż 30 mm, lepiej przesunąć cały rząd o centymetr.

• Ruszt osadzany na sucho, bez kleju pod spodem
• Sitko syfonu sprawdzane pod kątem drożności
• Fuga epoksydowa zamiast cementowej w strefie mokrej
• Próbny zalew wodą po 24 godzinach od fugowania

Norma PN-EN 1253-1 klasyfikuje odpływy podłogowe pod kątem obciążenia ruchem pieszym. Klasa K3 (do 2 kN) wystarcza w łazienkach prywatnych. Klasa L15 i wyższe pojawiają się w obiektach publicznych, gdzie kratka musi wytrzymać wózek inwalidzki lub koła mebli.

Montaż rusztu to ostatni moment, w którym można jeszcze skorygować jego wysokość. Po wklejeniu płytek nakłada się cienką warstwę kleju na obrzeże rynny, wciska ruszt i ustawia jego pozycję za pomocą plastikowych krzyżyków dystansowych. Po związaniu kleju dystanse się usuwa, a szczelinę wokół rusztu wypełnia elastycznym silikonem sanitarnym.

Wymiary ściągawka najważniejsze liczby

Konserwacja i serwis odpływu liniowego

Sitko syfonu czyści się raz na kwartał, wyjmując je do góry po zdjęciu rusztu. Włosy i resztki mydła zbierają się w koszyczku, który opłukuje się pod bieżącą wodą. Przy twardej wodzie (powyżej 15° dH) co sześć miesięcy warto zalać syfon roztworem kwasku cytrynowego (30 g na 0,5 l ciepłej wody) i zostawić na 20 minut, po czym przepłukać gorącą wodą.

Kamień osadzający się na ściankach kanału usuwa się octem spirytusowym rozcieńczonym wodą w proporcji 1:1. Preparat wlewa się bezpośrednio do syfonu na 15 minut, po czym przepłukuje obficie wodą. Unika się środków z chlorem aktywnym, które niszczą uszczelki gumowe w starszych modelach.

Gwarancja na korpus odpływu ze stali nierdzewnej wynosi zwykle 10-25 lat, na ruszt 2-5 lat, a na syfon 2-3 lata. Dokumentacja powinna zawierać numer seryjny i datę zakupu. Bez papierowej gwarancji nawet oczywista wada materiałowa bywa kwestionowana przy reklamacji.

Kiedy samodzielnie, a kiedy z ekipą

Samodzielny montaż odpływu liniowego wymaga doświadczenia w pracach hydraulicznych i glazurniczych. Osoba, która pierwszy raz bierze się za wylewkę, powinna raczej zlecić etap przygotowania podłoża, a płytki ułożyć samodzielnie. Odwrotna kolejność glazura bez doświadczenia, a hydraulika z ekipą kończy się zazwyczaj pękniętymi kafelkami przy próbach poprawek.

Ekipa remontowa sprawdza się przy generalnym remoncie łazienki, gdy odpływ montuje się równolegle z wymianą pionu kanalizacyjnego. Koszt robocizny przy samym odpływie to 600-1200 zł, a przy kompleksowej łazience 2500-5000 zł wraz z hydroizolacją i glazurą. Różnica w cenie idzie za doświadczeniem wykonawcy: ekipa z portfolio liczy 20-30% więcej, ale rzadziej wraca na poprawki.

Prawidłowo zamontowany odpływ liniowy w kabinie 90×90 cm, z kanałem 70 cm ustawionym 10 cm od ściany, spadkiem 1,8% i rusztem 1 mm poniżej glazury, pracuje bezproblemowo przez 15-20 lat. To inwestycja, która zwraca się przy pierwszym remoncie, gdy brak konieczności kucia podłogi.
