Ocieplenie listwa startowa – rola i montaż

Dolna krawędź ocieplenia to jedno z tych miejsc, na które nikt nie patrzy podczas odbioru budynku, a które potrafi zdecydować o tym, czy elewacja przetrwa dwadzieścia lat w dobrym stanie, czy zacznie degradować się już po kilku sezonach. Listwa startowa w systemie ocieplenia zewnętrznego pełni funkcje, których nie widać gołym okiem, ale ich brak odczuwa się boleśnie: mokre ściany fundamentowe, odpadające płyty styropianowe, rysy biegnące prostolinijnie przez całą elewację od samego dołu. Mało kto zdaje sobie sprawę, że ta niepozorna aluminiowa lub pcv-owa szyna rozstrzyga o tym, czy cały system termoizolacji zachowa spójność geometryczną przez dekady.

• Funkcje listwy startowej w systemie ocieplania
• Montaż listwy startowej krok po kroku
• Zabezpieczenie dolnej krawędzi ocieplenia przed wilgocią
• Wybór materiału: aluminium czy PVC?
• Najczęstsze błędy przy instalacji listwy startowej
• Pytania i odpowiedzi ocieplenie listwa startowa

Funkcje listwy startowej w systemie ocieplania

Ocieplenie listwa startowa spełnia w systemie ETICS trzy zasadniczo różne, choć wzajemnie uzupełniające się zadania. Pierwsze z nich to wyznaczenie poziomej linii odniesienia dla pierwszego rzędu płyt izolacyjnych. Zanim klej dotrze na ścianę, zanim styropian trafi na swoje miejsce, listwa już ustala geometrię całej elewacji odchylenie o kilka milimetrów na tym etapie skutkuje widoczną falą lub wklęśnięciem biegnącym przez całą powierzchnię budynku.

Drugie zadanie to mechaniczna ochrona dolnej krawędzi płyt termoizolacji. Styropian, a w mniejszym stopniu wełna mineralna, są materiałami podatnymi na uszkodzenia mechaniczne przy gruncie: gryzonie drążą w nich tunele, przypadkowe uderzenia kruszą narożniki, a sam nacisk gruntu przy przesiadaniu roślinności niszczy strukturę pianki. Listwa startowa tworzy twarde obrzeże, które przejmuje te naprężenia, zanim dotrą do termoizolacji.

Trzecia funkcja, często pomijana w skrótowych opisach, to drenaż wody deszczowej. Kapinos wyprofilowany w dolnej wardze listwy odgina spływającą wodę od powierzchni ściany, kierując ją na zewnątrz i w dół, z dala od szczeliny między izolacją a podłożem. Bez tego kapinosa woda wędruje wzdłuż powierzchni tynku, trafia pod płyty i nasącza klej przy podstawie, stopniowo obniżając jego przyczepność.

Podobny artykuł Czy musi być listwa startowa przy ocieplaniu

Wbrew intuicji, listwa startowa nie pełni funkcji nośnej. Płyty izolacyjne trzyma klej, ewentualnie wsparty kołkami, a nie profil. Listwa jedynie podtrzymuje je przez czas wiązania kleju i zapobiega ześlizgnięciu się podczas aplikacji, kiedy masa warstwy klejowej jest jeszcze zbyt miękka, by utrzymać ciężar płyty. To rozróżnienie ma znaczenie praktyczne: mocowanie profilu nie musi być przesadnie masywne, ale musi być równomierne i pozbawione lokalnych odkształceń.

Czwarta, rzadziej opisywana rola to termiczna ciągłość otuliny. Precyzyjnie zamontowana listwa gwarantuje, że każda płyta pierwszego rzędu leży w tej samej płaszczyźnie co pozostałe, bez cofnięć ani wybrzuszeń. Tam, gdzie płyta stoi prosto, warstwa kleju ma projektowaną grubość; tam, gdzie wyskakuje do przodu lub cofa się w głąb, grubość ta jest nierównomierna, a nierówna grubość kleju to nierównomierny opór cieplny czyli mostki termiczne wbudowane ręcznie przez nieuwagę na etapie montażu.

Montaż listwy startowej krok po kroku

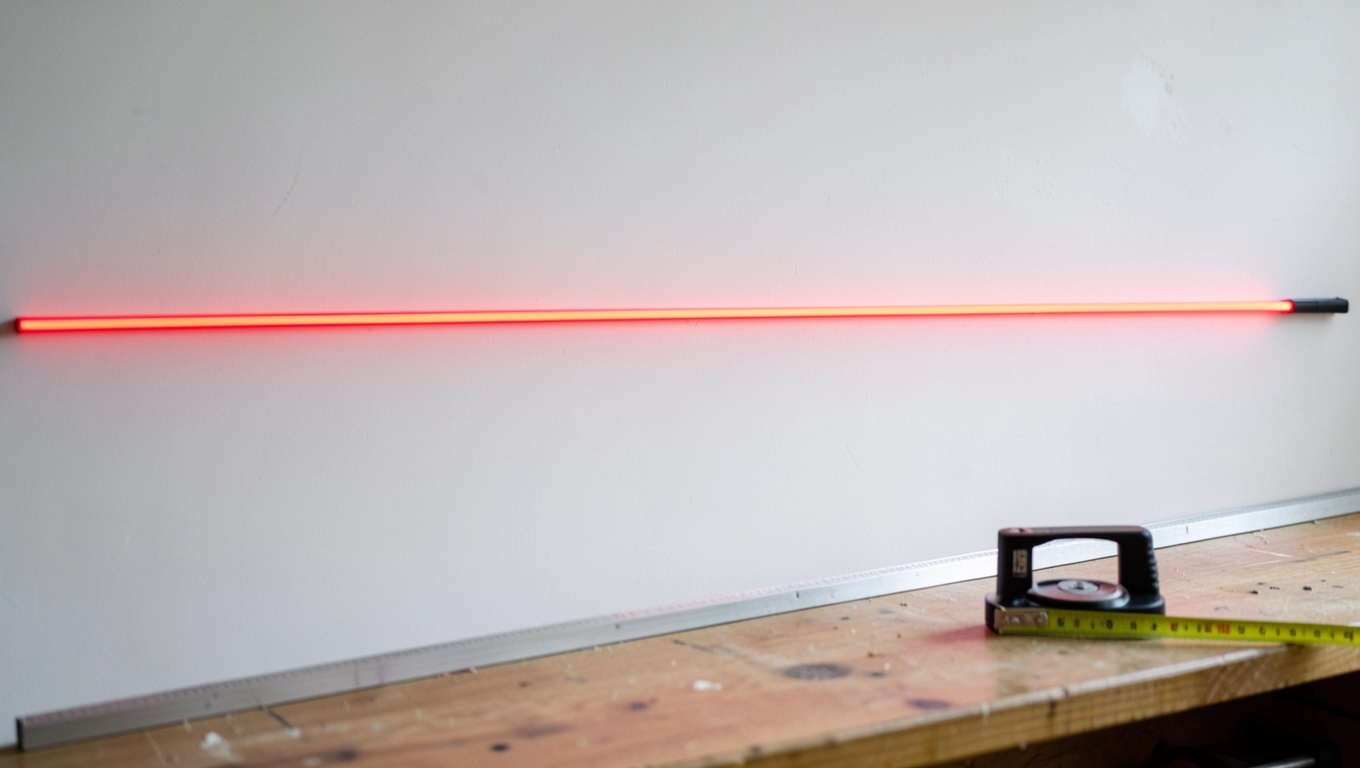

Zanim profil trafi na ścianę, grunt trzeba zmierzyć. Wyznaczenie poziomej linii referencyjnej za pomocą poziomicy laserowej (a nie tradycyjnej wężykowej ta ostatnia przy dłuższych odcinkach kumuluje błędy rzędu 5-8 mm) to warunek, od którego nie ma sensownych wyjątków. Odchylenie od poziomu nawet o 3 mm na metr bieżący przekłada się na widoczną zbieżność spoin przy oknach i narożnikach, co może zrujnować estetykę elewacji mimo perfekcyjnie wykonanych dalszych warstw.

Powiązany temat Brak listwy startowej w ociepleniu

Samo osadzenie profilu wymaga minimum trzech kołków rozporowych na każdy metr bieżący. Norma ta nie jest przypadkowa trzy punkty zamocowania per metr eliminują drgania harmoniczne profilu przy podmuchach wiatru, które przy dwóch punktach potrafiły prowadzić do stopniowego luzowania się kotew. Przy podłożach z cegły dziurawki lub betonu komórkowego gęstość mocowania wzrasta do czterech kołków, ponieważ te materiały oferują niższą wartość wyrywania śruby dla pustaka silikatowego to ok. 0,8 kN, podczas gdy dla betonu zwykłego to 2,2-2,5 kN na kołek.

Między sąsiednimi odcinkami listwy bezwzględnie stosuje się złączki dylatacyjne z fabrycznie wyformowaną szczeliną kompensacyjną. Aluminium wydłuża się o 0,023 mm na każdy metr i każdy stopień Celsjusza różnicy temperatury. Odcinek profilu o długości 3 m, wystawiony na różnicę temperatur między zimą a latem (w Polsce typowo 60-70°C), zmienia długość o blisko 5 mm. Bez luzu dylatacyjnego naprężenie skupia się w miejscu styku, profil się wybrzusza, a tynk nad złączem pęka po jednym lub dwóch sezonach.

Nierówności podłoża niweluje się podkładkami dystansowymi, a nie zaginaniem profilu. Podkładki plastikowe lub ze stali nierdzewnej, zwykle 2, 5 lub 10 mm wsuwa się pod listwę przed ostatecznym dokręceniem kołka, przywracając jej poziomą płaszczyznę mimo falistości ściany. Zginanie profilu własnoręcznie na budowie zmienia jego geometrię przekrojową: deformacja nawet o 2 mm powoduje, że półka nośna przestaje pracować osiowo i traci część sztywności, co w konsekwencji pozwala na drobne ruchy płyt izolacyjnych w newralgicznym czasie wiązania kleju.

Złącza profili aluminiowych wymagają dodatkowego zbrojenia siatką. Przed nałożeniem warstwy zbrojonej w strefie złącza przykłada się kawałek siatki z włókna szklanego o wymiarach 20 × 20 cm, zatopiony w masie klejowej. Siatka działa jak zbrojenie żelbetowe w skali mikro przejmuje naprężenia rozciągające, które skupiają się w miejscu nieciągłości profilu, i rozkłada je na powierzchnię tynku o promieniu kilku centymetrów od spoiny. Bez tego wzmocnienia zarysowania w tym miejscu są kwestią jednego do dwóch cykli mrozowych.

Kolejność czynności przy osadzaniu profilu

Choć samo mocowanie wydaje się proste, kolejność wykonywanych czynności decyduje o tym, czy wynik będzie trwały. Najpierw wyznacza się oś poziomą laserem i zaznacza punkty wiercenia w regularnych odstępach. Następnie wierci się otwory i wsuwa kołki bez dokręcania, co pozwala na drobne korekty poziome. Dopiero po ułożeniu całego odcinka profilu na luźnych kołkach i weryfikacji poziomu instrumentem można przystąpić do ostatecznego dokręcania od środka odcinka ku jego końcom, tak by ewentualne odchylenia podłoża kompensowały się symetrycznie, a nie kumulowały na jednym końcu.

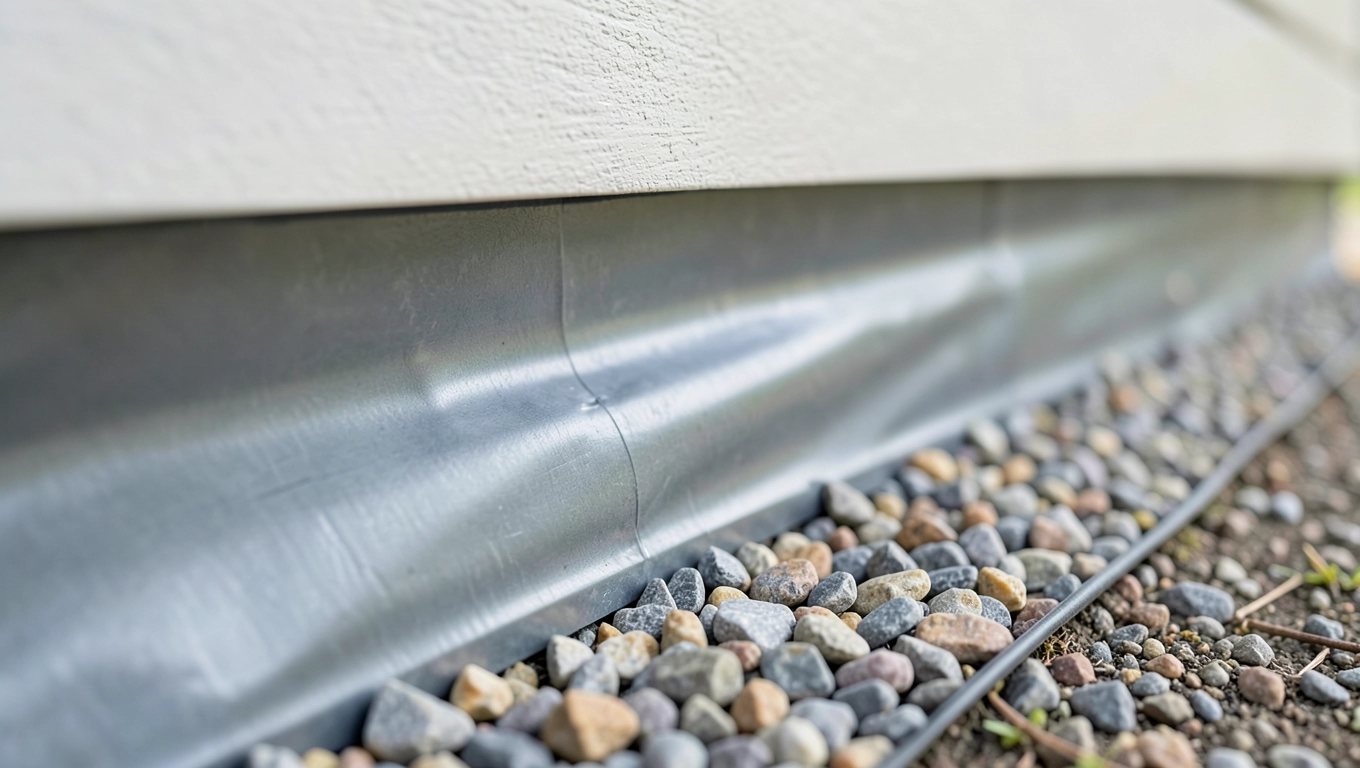

Zabezpieczenie dolnej krawędzi ocieplenia przed wilgocią

Dolna partia elewacji to strefa o najwyższej ekspozycji na wilgoć ze wszystkich części przegrody zewnętrznej. Woda z gruntu kapiluje w podłożu, deszcz odbija się od nawierzchni i chlapie na dolne 30-50 cm ściany, a topniejący śnieg przez kilkanaście tygodni utrzymuje stałą obecność cieczy przy podstawie budynku. Termoizolacja zamknięta w tym miejscu bez właściwego odprowadzenia wody traci ze swoich właściwości nie dramatycznie i nagle, lecz powoli, sezon po sezonie, aż do momentu, kiedy odseparowanie warstwy tynku staje się widoczne gołym okiem.

Kapinos wbudowany w dolną wargę listwy startowej zmienia kąt spływu wody z pionowego (wzdłuż elewacji) na skośny, odchylający kroplę od ściany o minimum 10-15 mm. To odchylenie wystarczy, żeby woda trafiała na grunt przed linią cokołu, a nie wprost w szczelinę między profilem a podłożem. Skuteczność tego rozwiązania zależy jednak od tego, czy profil faktycznie odstaje od ściany przysunięty zbyt blisko lub wypełniony kitem budowlanym traci zdolność odprowadzania wody w stronę odwróconą od elewacji.

Osobną kwestią jest odporność samego kleju i tynku w strefie cokołowej na absorpcję wilgoci. Standardowe masy klejowe stosowane w systemach ocieplenia mają współczynnik absorpcji wody po 24 godzinach na poziomie 0,5-1,0 kg/m². Przy stałym kontakcie z wodą stojącą przy podstawie liczba ta rośnie skokovo, a nasiąknięty klej traci przyczepność przy mrozie woda zamarzając, rozszerza się o 9% objętości, co niszczy mikrostrukturę spoiny klejowej. Listwa startowa z prawidłowo działającym kapinosem redukuje czas kontaktu kleju z wodą do minimum, bo woda nie zdąży wsiąknąć, zanim zostanie odprowadzona.

Przy przejściu systemu ocieplenia przez poziom terenu trzeba zadbać o szczelność styku listwy z izolacją przeciwwilgociową cokołu. Szczelina między dolną krawędzią profilu a hydroizolacją pionową powinna być uszczelniona trwale elastyczną masą nie silikonem budowlanym ogólnego zastosowania, lecz produktem kompatybilnym z systemem ETICS, odpornym na alkaliczne pH tynków mineralnych, które w stanie świeżym może sięgać pH 12-13. Kontakt zwykłego silikonu octanowego z alkalicznym tynkiem prowadzi do degradacji spoiny w ciągu roku do dwóch lat.

Regularne przeglądy stanu złącza i kapinosa są niezbędne, żeby interweniować zanim widoczne uszkodzenia się utrwalą. Optimum to przegląd wiosenny po zakończeniu sezonu mrozowego i jeden jesienny przed jego początkiem. Pęknięcia przy złączach dylatacyjnych, oznak rdzy przy kołkach stalowych lub miejscowego uniesienia listwy są sygnałami, że konieczna jest natychmiastowa naprawa zwłoka pogłębia problem geometrycznie: każdy cykl zamróź-odtajanie powiększa szczelinę, przez którą woda dostaje się głębiej.

Wybór materiału: aluminium czy PVC?

Wybór między aluminium a PVC to w gruncie rzeczy odpowiedź na pytanie o klimat eksploatacji i standard energetyczny budynku. W strefach o dużych amplitudach temperatur i intensywnych opadach aluminium wygra trwałością i sztywnością; przy budynkach niskoenergetycznych w strefach o umiarkowanej ekspozycji PVC daje lepszy bilans izolacyjności i ceny. Oba materiały są dostępne w szerokościach dopasowanych do grubości płyt termoizolacyjnych od 8 do 25 cm, przy czym grubości powyżej 20 cm wymagają sprawdzenia, czy wybrany profil ma odpowiednią szerokość półki za wąska półka nie podeptrze płyty w całości i pozostawi nieklejony pas przy dolnej krawędzi.

Istnieje też trzecia opcja, rzadziej stosowana: profile stalowe powlekane proszkowo. Ich zalety to wysoka odporność mechaniczna i możliwość zastosowania przy bardzo dużych ciężarach płyt (np. wełna o gęstości 150 kg/m³ w grubości 20 cm). Minusy to masa własna profilu, wymagania dotyczące korozji przy niedostatecznym zabezpieczeniu powłoki i trudniejszy montaż przy cięciu. Wybór stali uzasadniony jest przede wszystkim przy budynkach przemysłowych lub obiektach o szczególnie wysokich wymaganiach mechanicznych cokołu.

Najczęstsze błędy przy instalacji listwy startowej

Pierwszy i najbardziej kosztowny błąd to pominięcie złączek dylatacyjnych między odcinkami profilu. Zamiast nich łączy się listwy bez przerwy lub styka je szczelnie, licząc na to, że klej i tynk skompensują ruchy termiczne. Kiedy aluminium rozszerza się latem o wspomniane 5 mm na 3-metrowym odcinku, naprężenie nie ma gdzie ujść i koncentruje się w jednym punkcie. Tynk nad tym miejscem zarysowuje się, po drugiej stronie rysy wnika woda, a za dwa sezony mamy pękającą elewację dokładnie w tym miejscu, w którym oszczędzono na złączce wartej kilka złotych.

Drugi błąd to zbyt małe zagęszczenie mocowań. Dwa kołki na metr zamiast trzech wyglądają na budowie identycznie, ale pod wpływem drgań od ruchu drogowego lub podmuchów wiatru profil zaczyna rezonować. Rezonans wytwarza cykliczne naprężenia w miejscach przymocowania, które po kilku latach powodują poszerzenie otworów kotwiących i luźne mocowanie. Luźna listwa nie jest już geometrycznym punktem odniesienia staje się elementem wnoszącym błąd do całego systemu termoizolacji.

Trzecim błędem jest mocowanie profilu do wilgotnego lub oblodzonego podłoża. Ekspansja kołka rozporowego opiera się na tarciu między tworzywem a ścianką otworu, które wynikają z suchego, zwartego kontaktu. Gdy otwór jest mokry, tworzywo ślizga się podczas rozkręcania, kołek osadza się z mniejszą siłą wyrywającą, a podciąganie kapilarne przy podstawie budynku powoduje dalsze osłabianie uchwytu przez kolejne sezony. Reguła jest prosta: temperatura podłoża powyżej +5°C i sucha pogoda przez minimum 48 godzin przed montażem.

Czwarty typowy problem to nieuwzględnienie grubości izolacji przy wyborze szerokości profilu. Półka listwy musi obejmować całą grubość płyty, która na nią opiera przy ociepleniu 15 cm profil powinien mieć półkę o szerokości 15 cm. Zastosowanie węższego profilu, np. 12 cm, pozostawia 3 cm dolnej krawędzi płyty wiszące bez podparcia, co przy obciążeniach montażowych prowadzi do mikropęknięć styropianu przy dolnym narożniku i nierówności kleju właśnie tam, gdzie nierówności są najbardziej szkodliwe dla odprowadzania wody.

Piąty błąd dotyczy kotwienia w podłożu heterogenicznym bez wcześniejszego rekonesansu. Ściana, która z zewnątrz wygląda jednorodnie, może kryć warstwę starego tynku cementowego, ceramiki, a pod nią wyprawę wapienną o znikomej wytrzymałości. Kołek wbity w taki układ uchwytuje się tylko w warstwie zewnętrznej, a wyrywanie następuje przy ułamku siły projektowej. Jedynym pewnym testem jest próba wyrywania in situ na kilku próbnych kotwach przed montażem całego profilu i dopiero na podstawie jej wyników dobór długości i średnicy kołka.
