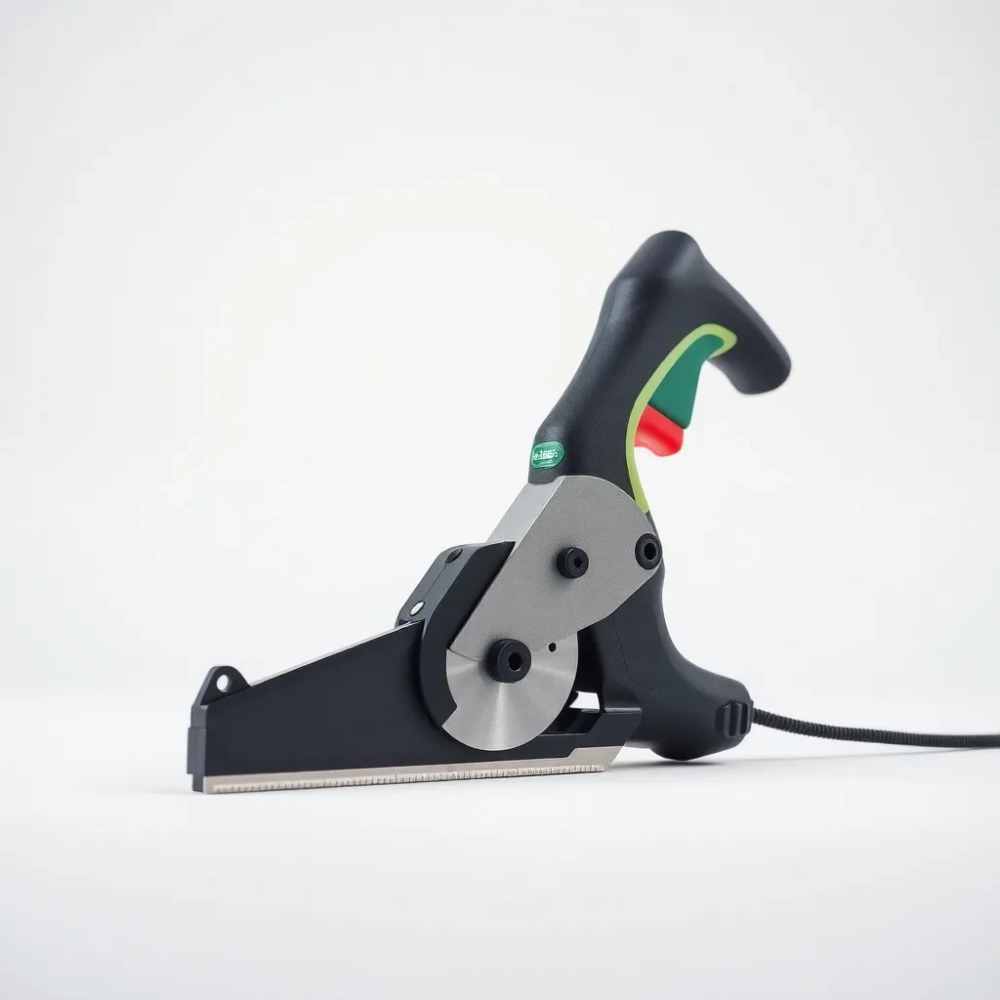

Obcinak do płyt GK Bass Polska

Masz przed sobą stos płyt gipsowo-kartonowych, miarkę w kieszeni i świadomość, że za godzinę ekipa pyta o pasy do sufitu podwieszanego. Zwykły nóż monterski daje rade przy prostych cięciach, ale gdy trzeba wyciąć prostokąt 40 × 60 cm na drzwi rewizyjne albo uzyskać czystą krawędź pod malowanie, kończy się cierpliwość i zaczynają szwy. Obcinak do płyt gk rozwiązuje ten problem mechanicznie: dwie równoległe szczęki dociskają płytę na całej szerokości, a ukryte ostrze tnie karton od spodu i z wierzchu jednym ruchem. W dalszej części znajdziesz pełne parametry konkretnego modelu, instrukcję cięcia krok po kroku, porównanie z piłą i multi-toolem oraz listę błędów, które kosztują zmarnowane płyty i zatemperowane nerwy.

• Czym właściwie jest obcinak do płyt gk
• Dane techniczne modelu 20-600 mm
• Budowa i mechanizm działania
• Dla kogo i do jakich prac
• Jak ciąć płyty kartonowo-gipsowe krok po kroku
• Obcinak ręczny kontra piła i multi-tool
• Najczęstsze błędy przy cięciu płyt GK
• Konserwacja i przechowywanie
• Normy i wymagania techniczne
• Ceny i dostępność

Czym właściwie jest obcinak do płyt gk

Nóż monterski tnie tylko jedną warstwę kartonu, a potem wymusza przełamanie rdzenia gipsowego. Taka technika działa przy prostych liniach, ale przy wąskich paskach, kształtach litery L albo wycięciach pod gniazdka elektryczne rdzeń kruszy się nierówno i krawędź wymaga dodatkowego szlifowania. Obcinak działa inaczej: dwie metalowe szczęki obejmują płytę z obu stron, a wewnątrz zamontowane są dwa ostrza ustawione względem siebie pod kątem.

Górne ostrze nacina warstwę licową kartonu, dolne jednocześnie przebija spodnią warstwę. Płyta nie przełamuje się przypadkowo, lecz pęka wzdłuż wyznaczonej linii, bo szczęki tworzą punkt podparcia po obu stronach ostrza. Efekt: krawędź pozostaje prosta, a rdzeń nie kruszy się nawet przy cięciu pasków o szerokości 20 mm.

Różnica między nożem a obcinakiem widać też w czystości pracy. Piła ręczna wytwarza chmurę pyłu gipsowego, który osiada na oknach, meblach i w płucach. Obcinak tnie bez generowania pyłu, bo ostrze rozcina karton na sucho, a rdzeń pęka, nie kruszy się. Na remontowanym mieszkaniu, gdzie w pokojach stoją jeszcze meble, ta cecha bywa ważniejsza niż szybkość.

Dane techniczne modelu 20-600 mm

Szerokość robocza 600 mm pokrywa cały typoszereg płyt dostępnych w marketach budowlanych. Najpopularniejsze formaty to 1200 × 2000 mm, 1200 × 2600 mm i 1200 × 3000 mm, więc jedno narzędzie obsługuje zarówno wąskie paski pod profile UW, jak i pełne arkusze pod ścianki działowe.

Ograniczenie grubości do 12,5 mm wynika z rozstawu szczęk. Standardowa płyta g-k ma właśnie 12,5 mm, a jej wariant wodoodporny (GKBI) i ogniochronny (GKF) mieszczą się w tym samym przedziale. Płyty o grubości 15 mm, stosowane jako warstwy wzmacniające w systemach suchej zabudowy, nie zmieszczą się między szczękami i wymagają innego narzędzia.

Waga 1,5 kg to wartość progowa: poniżej niej narzędzie traci stabilność przy cięciu długich linii, powyżej zmęczenie ręki pojawia się po dwóch godzinach pracy. Stalowa szyna prowadząca waży tu więcej niż plastikowy korpus, dlatego obcinak prowadzi się pewnie nawet jedną ręką, a dwie ręce potrzebne są tylko przy cięciu arkusza o pełnej szerokości 60 cm.

Budowa i mechanizm działania

Sercem narzędzia jest szyna aluminiowa w kształcie ceownika, po której przesuwa się wózek z dwoma ostrzami. Szyna pełni jednocześnie funkcję prowadnicy i ogranicznika: jej długość 600 mm wyznacza maksymalną szerokość cięcia, a wewnętrzna szerokość 12,6 mm ustala tolerancję na grubość płyty.

Górny wózek zawiera ostrze trapezowe, które nacina karton licowy pod kątem 45 stopni. Dlaczego trapez, a nie zwykły łamaniec? Kształt trapezu sprawia, że ostrze wchodzi w karton czubkiem, a nie całą krawędzią, dzięki czemu siła potrzebna do przecięcia spada o około 40 procent w porównaniu z nożem monterskim. Dolny wózek ma ostrze haczykowate, skierowane czubkiem do góry: przebija ono spodni karton od wewnątrz, kiedy górny wózek przesuwa się po powierzchni.

Między wózkami znajduje się mechanizm sprężynowy, który dociska oba ostrza do płyty ze stałą siłą około 25 N. Stały docisk oznacza, że głębokość nacięcia nie zależy od siły ręki: zbyt mocne naciskanie nie tnie głębiej, więc nie da się przeciąć płyty na wylot. Sprężyna działa jak ogranicznik i zabezpieczenie jednocześnie, bo nawet przy nerwowym ruchu ostrze wjedzie na tę samą głębokość 0,5 mm.

Wymienne wkłady montuje się bez narzędzi. Dolny przycisk zwalnia blokadę wózka, a sam wkład wysuwa się po szynie po zwolnieniu plastikowej klamry. Zapasowy komplet ostrzy mieści się w schowku rączki, co eliminuje przerywanie pracy w połowie arkusza. Żywotność ostrza trapezowego przy codziennej pracy wynosi około 800 metrów bieżących cięcia, haczykowatego około 500 metrów, bo spodni karton bywa twardszy i bardziej przesycony pyłem gipsowym.

Dla kogo i do jakich prac

Sucha zabudowa to pierwsza myśl, gdy pada hasło obcinak. Płyty g-k trafiają na ścianki działowe, sufity podwieszane, obudowy poddaszy i okładziny instalacyjne w łazienkach. W każdym z tych scenariuszy liczy się czysta krawędź, bo szpachlowanie nierównego cięcia to dodatkowe 15 minut na metr bieżący, a przy dużej powierzchni uzbiera się z tego cały dzień roboczy.

Wykonawcy wykończeniowi cenią to narzędzie za powtarzalność: odcinek 50 cm wycięty rano i po południu ma identyczną geometrię, bo prowadnica nie drży jak ręka trzymająca piłę. Ekipy remontowe, które montują kilkanaście ścianek tygodniowo, po pierwszym dniu z obcinakiem nie wracają już do noży monterskich. Mniej pyłu oznacza też brak konieczności foliowania mebli na każdym etapie, co klienci zauważają dopiero wtedy, gdy remont robi ktoś inny i kurz osiada na kanapie.

Zastosowania domowe obejmują zabudowy wokół belek stropowych, półki z płyt g-k nad pralką, maskownice rur w kuchni i łazience, a także samodzielne remonty pojedynczych pomieszczeń. Osoba, która montuje sufit podwieszany tylko raz na kilka lat, odczuje korzyść głównie przy cięciu pasków wzdłuż ścian: tam, gdzie piła ręczna zaczyna się odbijać, obcinak prowadzi się po szynie i krawędź wychodzi prosta bez szlifowania.

Jak ciąć płyty kartonowo-gipsowe krok po kroku

Krok 1. Zmierz szerokość paska i zaznacz linię ołówkiem po obu stronach płyty. Najlepiej sprawdza się ołówek grafitowy, bo marker olejowy zostawia ślad widoczny spod farby.

Krok 2. Nasuń obcinak na płytę tak, by szyna znalazła się dokładnie nad zaznaczoną linią. Boczne znaczniki na szynie pomagają ustawić narzędzie bez ponownego mierzenia.

Krok 3. Dociśnij obcinak do płyty i przesuń wózek ostrza wzdłuż szyny jednym płynnym ruchem. Siła potrzebna do cięcia jest niewielka, więc nie trzeba napierać: wystarczy stabilny, równomierny pociąg.

Krok 4. Odsuń obcinak i sprawdź nacięcie. Górny karton powinien być przecięty na wylot, dolny również. Jeśli spodnia warstwa wygląda na nienaruszoną, powtórz przejście ostrzem raz jeszcze.

Krok 5. Złam płytę wzdłuż nacięcia, unosząc odcięty fragment ku górze. Rdzeń pęka czysto, bo oba ostrza wyznaczyły linię osłabienia.

Krok 6. Wykończ krawędź nożem monterskim lub drobnym raszplem. Przy dobrym ostrzu obcinaka ta czynność ogranicza się do usunięcia kilku luźnych włókien kartonu, trwa kilkanaście sekund.

Przy wycinaniu otworów pod puszki elektryczne lub kratki wentylacyjne najpierw wycina się nóż prosty obcinakiem, a potem otwór wybija się wiertłem koronkowym lub wycina piłą otwornicą. Obcinak nie zastępuje wiertarki, ale świetnie sprawdza się przy prostokątnych wycięciach pod gniazdka natynkowe czy klapy rewizyjne.

Obcinak ręczny kontra piła i multi-tool

Obcinak wygrywa w precyzji i czystości, przegrywa natomiast z piłą przy cięciach krzywoliniowych i grubych płytach. Przy łukach i okrągłych wycięciach pod oprawy oświetleniowe nóż monterski z ostrzem łamanym sprawdza się lepiej, bo obcinak prowadzi po prostej. Piła ręczna z drobnym uzwojeniem generuje mniej pyłu niż szlifierka, ale więcej niż obcinak; do tego jej prowadzenie wymaga wprawy, bo brak prowadnicy oznacza, że krawędź zawsze odchyla się o milimetr.

Multi-tool z tarczą do drewna i metalu sprawdza się w ciasnych narożnikach, gdzie obcinak nie wejdzie. Przy wycinaniu pasa o szerokości 50 mm w rogu ścianki działowej, w odległości 20 mm od sufitu, multi-tool z tarczą 88 mm bywa jedyną opcją. Ceną jest chmura drobnego pyłu gipsowego, który wnika w łożyska narzędzia i skraca jego żywotność.

Najczęstsze błędy przy cięciu płyt GK

Stosowanie tępych ostrzy to grzech główny suchej zabudowy. Ostrze trapezowe po 200 metrach bieżących cięcia zaczyna rwać karton zamiast go ciąć. Efekt widoczny jest od razu: krawędź strzępi się, a górna warstwa kartonu odstaje od rdzenia. Wymiana ostrza zajmuje 30 sekund, a brak wymiany kosztuje pół godziny szlifowania na każdą ścianę.

Cięcie płyt o grubości 15 mm w obcinaku przystosowanym do 12,5 mm kończy się zacięciem wózka w szynie i wygięciem ostrza. Płyty 15 mm stosuje się jako warstwy wzmacniające w systemach ogniochronnych, więc jeśli w specyfikacji projektu widnieje taka grubość, konieczny jest obcinak o rozstawie szczęk 16 mm lub więcej. Użycie siły przy zbyt grubej płycie prowadzi do trwałego uszkodzenia sprężyny dociskowej.

Brak wymiany wkładu w kolejnym cyklu pracy to prosta droga do pęknięcia krawędzi przy montażu. Karton ścięty żyletką, która już straciła fazę, odstaje od rdzenia w ciągu kilku dni pod wpływem zmian wilgotności. Ślad widać potem na gotowej ścianie jako rysę biegnącą wzdłuż spoiny, a naprawa wymaga sfazowania i nałożenia nowej warstwy masy szpachlowej.

Mierzenie bez uwzględnienia grubości płyty to błąd rachunkowy, który kosztuje zmarnowany arkusz. Ściana działowa ma 75 mm grubości z dwoma warstwami płyty po 12,5 mm i profilem CW 50. Płyta wewnętrzna musi więc mieć 50 mm, ale od zewnętrznej odejmuje się tylko 12,5 mm, bo druga warstwa pokrywa szczelinę. Bez szkicu wymiarowego nawet doświadczony wykonawca myli się przy pierwszym arkuszu.

Cięcie bez podparcia płyty na całej długości powoduje jej wyginanie i pękanie rdzenia w miejscach odległych od linii nacięcia. Płyta musi leżeć płasko na stole lub kozłach, a odcinany fragment nie może zwisać, bo ciężar własny wywołuje moment siły, który łamie rdzeń przed zakończeniem cięcia.

Wskazówka: Przed rozpoczęciem większej serii cięć zmierz zużycie pierwszego arkusza. Jeśli ostrze tnie karton, ale zostawia ślad na rdzeniu, wymień wkład. Przy pięciu arkuszach dziennie wymiana ostrza co tydzień to norma, a nie wydatek, lecz konieczność.

Konserwacja i przechowywanie

Po zakończeniu dnia pracy wytrzyj szynę suchą szmatką. Drobny pył gipsowy w połączeniu z wilgocią z powietrza tworzy twardą warstwę, która z czasem zwiększa tarcie wózka. Raz w miesiącu przetrzyj szynę olejem maszynowym w sprayu i przesuń wózek kilkakrotnie, by rozprowadzić film ochronny.

Przechowuj obcinak w futerale lub przynajmniej w kartonie, w którym został dostarczony. Upadek z wysokości 80 cm na beton wystarczy, by wygiąć szynę o 0,5 mm, a taka deformacja sprawia, że ostrze traci kontakt z płytą w połowie długości. Wózki i ostrza chowaj do przegródki w rączce, bo zgubienie jednego wkładu w skrzynce z narzędziami to częstsza sytuacja, niż się wydaje.

Sprawdzaj luz wózka na szynie co kilka tygodni. Jeśli wózek przesuwa się z wyraźnym oporem albo luzuje się w czasie pracy, dokręć śrubę regulacyjną pod dolnym wózkiem. Poluzowany wózek powoduje, że ostrze nie nacina kartonu pod stałym kątem, a krawędź wychodzi poszarpana mimo ostrego ostrza.

Przy intensywnej eksploatacji (kilkanaście ścianek tygodniowo) wymieniaj sprężynę dociskową raz na rok. Sprężyna traci siłę nacisku po około 8000 cyklach pracy, a jej osłabienie objawia się tym, że ostrze nie dociska kartonu przy wolniejszym przesuwaniu. Wymiana polega na wykręceniu dwóch śrub w korpusie i założeniu nowego elementu, co zajmuje pięć minut.

Normy i wymagania techniczne

Płyty gipsowo-kartonowe objęte są normą PN-EN 520, która dzieli je na typy A (standardowe), H (o zwiększonej odporności na wilgoć), F (o zwiększonej odporności na ogień), D (o zwiększonej gęstości) i ich kombinacje. Parametry wytrzymałościowe, takie jak wytrzymałość na zginanie (minimum 4,5 MPa wzdłużnie i 3,5 MPa poprzecznie dla płyty 12,5 mm), są zdefiniowane właśnie w tej normie i mają znaczenie przy projektowaniu ścianek o wysokości powyżej 3 metrów.

Do cięcia płyt nie istnieje osobna norma narzędziowa, ale PN-EN 13964 określa wymagania dla systemów sufitów podwieszanych, w tym tolerancje wymiarowe płyt wchodzących w skład takiego systemu. Tolerancja szerokości wynosi ±2 mm, a długości ±3 mm, co oznacza, że obcinak pracujący z dokładnością ±1 mm spełnia wymagania z zapasem.

Przepisy BHP nie regulują wprost narzędzi do cięcia płyt, ale Rozporządzenie Ministra Pracy i Polityki Społecznej w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz.U. 2003 nr 169 poz. 1650) nakłada obowiązek stosowania środków ochrony indywidualnej przy pracy z narzędziami ostrymi. W praktyce oznacza to rękawice ochronne przy wymianie ostrzy i okulary przy cięciu piłą lub multi-toolem; obcinak sam w sobie nie wymaga ochrony wzroku, bo ostrze pracuje w zamkniętej obudowie.

Ceny i dostępność

Model 20-600 mm mieści się w przedziale cenowym 90-140 złotych, co czyni go tańszym od podstawowego multi-toolu z zestawem tarcz. Dla porównania: piła ręczna do płyt g-k kosztuje 25-40 złotych, ale nie zapewnia powtarzalności cięcia i wymaga wprawy. Amortyzacja obcinaka przy 200 metrach bieżących cięcia tygodniowo to około 8 miesięcy, po których narzędzie zwraca się w porównaniu z czasem poświęconym na szlifowanie krawędzi.

Przy intensywnej eksploatacji (ekipa remontowa) koszt wymiennych ostrzy wynosi około 15 złotych za komplet pięciu sztuk. Zużycie jednego ostrza na 500 metrów oznacza, że roczny koszt eksploatacji nie przekracza 200 złotych, co stanowi ułamek wartości czasu pracy zaoszczędzonego dzięki czystym krawędziom.

Obcinak do płyt gk sprawdza się wszędzie tam, gdzie liczy się powtarzalna szerokość i czysta krawędź bez pyłu. Model o zakresie 20-600 mm pokrywa pełen typoszereg płyt spotykanych na polskich budowach, waży 1,5 kg i mieści się w jednej ręce. Mechanizm dwóch ostrzy działających jednocześnie eliminuje konieczność przełamywania płyty ręcznie, a stały docisk sprężynowy zabezpiecza przed zbyt głębokim cięciem.

Praca z narzędziem wymaga jedynie wymiany ostrzy co kilkaset metrów bieżących i przechowywania w suchym miejscu. W porównaniu z piłą ręczną obcinak wygrywa precyzją i czystością, w porównaniu z multi-toolem szybkością przy prostych liniach. Warto go mieć przy pierwszej poważniejszej zabudowie, bo oszczędność czasu na szpachlowaniu zwraca się już przy jednej ściance działowej.

Rada praktyka: Jeśli planujesz remont obejmujący więcej niż jedno pomieszczenie albo montaż sufitu podwieszanego, obcinak o zakresie 600 mm zwróci się jeszcze przed zakończeniem pierwszego etapu prac. Wystarczy jedno porównanie czasu spędzonego na szlifowaniu krawędzi po pile i po obcinaku, by decyzja stała się oczywista.

Źródła

PN-EN 520 Płyty gipsowo-kartonowe. Definicje, wymagania i metody badań. Polski Komitet Normalizacyjny.

PN-EN 13964 Sufity podwieszane. Wymagania i metody badań. Polski Komitet Normalizacyjny.

Rozporządzenie Ministra Pracy i Polityki Społecznej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy. Dz.U. 2003 nr 169 poz. 1650 (tekst ujednolicony). isap.sejm.gov.pl

Katalog techniczny systemów suchej zabudowy. Knauf, Rigips, Siniat. Wydania 2022-2024. knauf.pl, rigips.pl, siniat.pl
