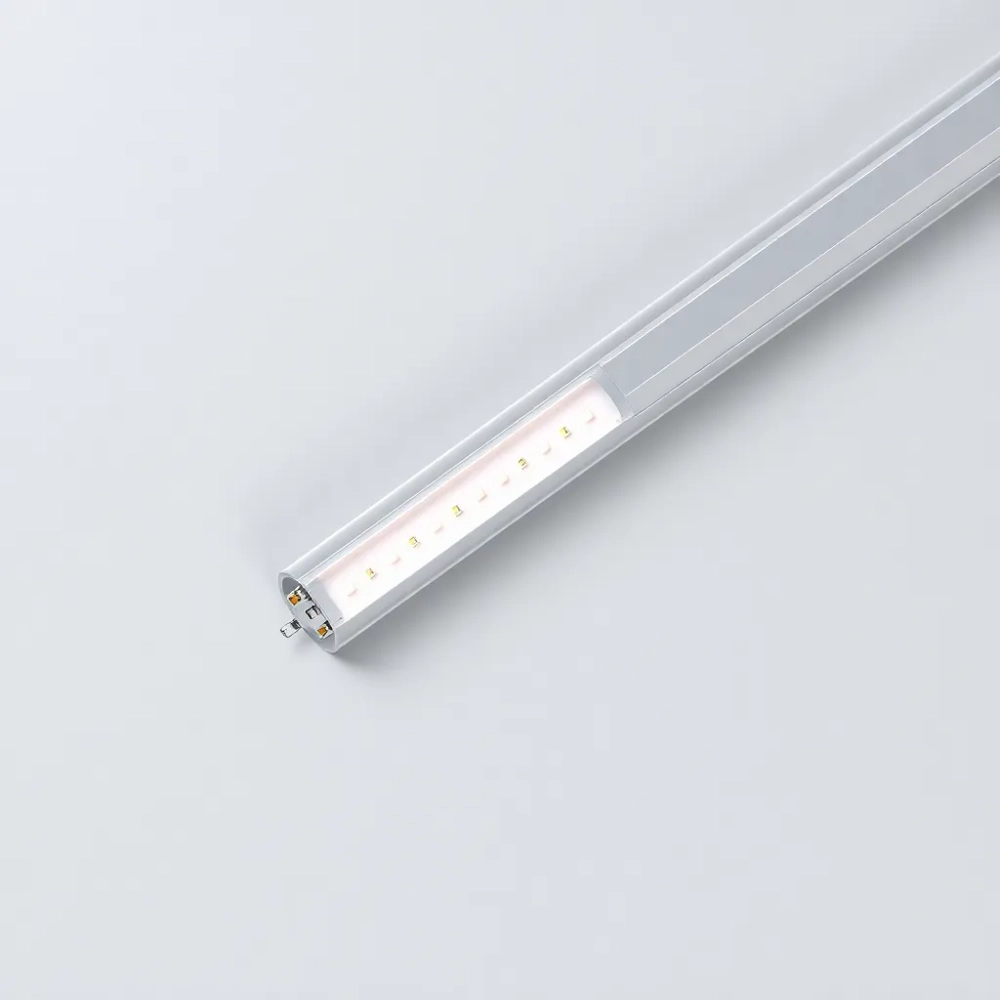

Montaż taśmy LED w listwie – jak zrobić to samemu krok po kroku

Jaką listwę do taśmy LED wybrać, żeby diody świeciły latami

Aluminium odprowadza ciepło kilkadziesiąt razy lepiej niż powietrze to fakt z tablic fizycznych, nie chwyt reklamowy. Dioda w taśmie LED pracująca w temperaturze 45°C zużywa się wolniej niż ta sama dioda przy 70°C, a profile aluminiowe utrzymują ją w okolicach 35-50°C podczas normalnej pracy. Efekt? Średni czas żywotności rośnie z 20 000 do nawet 35 000 godzin, a barwa światła stabilizuje się w tych samych widełkach przez cały okres użytkowania.

• Jaką listwę do taśmy LED wybrać, żeby diody świeciły latami
• Przygotowanie do montażu taśmy LED w listwie bez błędów
• Najczęstsze błędy przy montażu taśmy LED w listwie

Profil pełni jeszcze jedną rolę mechaniczną. Temperatura zespołu dioda-podłoże ma znaczenie większe, niż sugeruje cienka warstwa miedzi na taśmie. Aluminium działa jak pasywny radiator, rozprowadzając energię cieplną po całej długości odcinka, więc żaden fragment nie robi się „gorącą wyspą". To ważne zwłaszcza przy taśmach o mocy 14,4 W/m i większej tam brak profilu kończy się żółknięciem PCB po roku.

Estetyka to drugi, równie konkretny argument. Sama taśma ułożona na szafce albo listwie przypodłogowej wygląda jak wojskowy przewód z punkcikami światła. Szybka mleczna miesza strumień, dając ciągłą linię w kuchni albo nad blatem efekt bywa naprawdę filmowy, zwłaszcza przy temperaturze barwowej 3000-4000 K.

Profile chronią diody przed uszkodzeniami fizycznymi i wilgocią, a pytewki mają klasę szczelności IP44 lub wyższą po zamknięciu w profilu z szybką. W łazienkach i kuchniach to nie gadżet, tylko wymóg normy PN-EN 60598 dotyczącej opraw oświetleniowych.

Łatwiejsze utrzymanie czystości to kolejny, często pomijany powód. Gładka szybka zbiera kurz jak każda inna powierzchnia wystarczy sucha ściereczka z mikrofibry. Bez profilu trzeba się gimnastykować z odkurzaczem między diodami, a przemywanie wilgotną szmatką grozi zwarciem.

Profil aluminiowy kontra montaż bez profilu

Rodzaje profili ze względu na zastosowanie

Profile nawierzchniowe (zwane też „przypodłogowymi") mają kształt litery U i przykręca się je do płaskiej powierzchni. Sprawdzają się pod szafkami kuchennymi, na półkach, wzdłuż krawędzi sufitu podwieszanego. Cena waha się od 18 do 35 zł za metr bieżący.

Profile wpuszczane mają skrzydełka maskujące i chowają się w szczelinie frezowanej w płycie meblowej albo wyciętej w suficie g-k. Efekt wizualny najczystszy, bo źródło światła wygląda jak linia w materiale. Montaż droższy, bo wymaga precyzyjnego frezowania, a sam profil kosztuje 28-48 zł/mb z szybką.

Profile kątowe mają przekrój trójkąta lub litery L i kierują światło pod kątem 45°. Stosuje się je pod krawędziami szafek, w gablotach, przy schodach wpuszczane w narożnik ściany i sufitu. Kosztują 22-40 zł/mb.

Dobór profilu do zastosowania porównanie cenowe

Kiedy profil się nie sprawdzi

Przy taśmach dekoracyjnych o mocy poniżej 4,8 W/m profil to przerost formy nad treścią różnica temperatur między diodami z profilem i bez wynosi w takich warunkach około 5-8°C, a to za mało, żeby wpływać zauważalnie na żywotność. W takich wypadkach wystarczy taśma klejona bezpośrednio na czystą powierzchnię, najlepiej aluminiową (listwa przypodłogowa, krawędź szafki).

Nie zawsze opłaca się też profil wpuszczany. Każda szczelina w płycie meblowej to ryzyko pęknięcia krawędzi, a w meblach z płyty laminowanej 18 mm lepiej sprawdza się profil nawierzchniowy na taśmie dwustronnej 3M VHB.

Przygotowanie do montażu taśmy LED w listwie bez błędów

Największa liczba wpadek przy montażu taśmy LED w listwie wynika nie z samego przytwierdzenia, tylko z błędów na etapie planowania. Krzywe cięcie profilu, cięcie taśmy w złym miejscu albo źle dobrany zasilacz to wszystko dzieje się przed przyklejeniem pierwszego odcinka. Warto poświęcić te 10 minut więcej.

Lista zakupów przed wyjazdem do marketu

Profil aluminiowy musi być o 3-5 mm dłuższy niż samo światło, bo zaślepki boczne zabierają około 1,5 mm z każdej strony. Przy planowanym oświetleniu 2 m potrzebny jest więc profil 2,03 m. Taśma LED z kolei powinna mieć tę samą szerokość, co wewnętrzny rower profilu najczęściej 8 lub 10 mm. Profile pod 12 mm taśmę to niszowy segment pod większe moce 20-24 W/m.

Szybka występuje w trzech wariantach: mleczna (mleczna struktura stapia punkty LED w jedną linię kosztem 20% strumienia), przezroczysta (chroni taśmę, nie zmienia światła) oraz soczewkowa (kieruje światło pod kątem 30° i sprawdza się przy ekspozycji produktów). Zaślepki pełne albo z otworem na przewód zasilający kosztują 2-5 zł za parę.

Do mocowania profili nawierzchniowych wystarczą uchwyty zatrzaskowe (klipsy) co 20-30 cm. Profile większych rozmiarów warto mocować śrubami M3 przez otwory w dnie, szczególnie w sufitch podwieszanych. Do profili wpuszczanych niezbędna jest też pianka montażowa lub klej do profili typu Bostik Fix & Flash.

Zasilacz to serce układu. Dobór prosty, ale precyzyjny: moc taśmy w W/m razy długość razy 1,2. Współczynnik 1,2 oznacza 20% zapasu na rozruch i starzenie się kondensatorów. Dla 3 metrów taśmy 14,4 W/m wynik to 52 W, więc zasilacz 60 W lub 75 W. Mniejszy zapas działa krócej, większy podnosi koszt bez wymiernej korzyści.

Niezbędne narzędzia

• Miarka laserowa lub zwykła
• Ołówek i nóż introligatorski
• Pilarka do aluminium z drobnozębnym brzeszczotem (18-24 zęby/cal)
• Nożyk segmentowy z twardą końcówką
• Taśma izolacyjna samowulkanizująca
• Złączki do taśm albo stacja lutownicza 60 W
• Śrubokręt krzyżakowy PH1
• IPA (alkohol izopropylowy) do odtłuszczenia

Cięcie profilu bez wyszczerbień

Aluminium tnie się łatwo, ale przy większych ścinkach potrafi wybrzuszyć krawędź profilu albo zmiażdżyć szybkę, jeśli ta jest już wsadzona. Zawsze zdejmuj szybkę przed cięciem. Cięcie pod kątem prostym (90°) zapewni stabilny montaż zaślepek wpuszczane zaślepki muszą „zatrzasnąć się" z obu stron, a milimetrowa niedokładność sprawia, że wysuwają się po kilku tygodniach.

Miejsca cięcia taśmy LED

Każda taśma LED ma na powierzchni miedzianych padów symbole nożyczek albo linie z napisem „cut". Cięcie poza oznaczonym miejscem odcina obwód elektryczny i dioda obok miejsca cięcia przestaje świecić czasem cały odcinek. Najczęstsze rozstawy: co 2,5 cm (taśmy 120 LED/m), co 5 cm (60 LED/m), co 10 cm (30 LED/m).

Przy odcinkach powyżej 5 metrów zwykłe pasmo miedzi nie udźwignie prądu. Spadek napięcia na końcu odcinka sięga wówczas 8-12%, a diody na końcu świecą wyraźnie słabiej. Rozwiązanie to zasilanie z dwóch stron lub zastosowanie wzmacniacza sygnału w obu przypadkach potrzebne jest lutowanie lub złączki zaciskowe.

Sprawdzenie polaryzacji

Taśma ma wyraźne oznaczenia zwykle plus przy czerwonym przewodzie albo strzałka wskazująca kierunek przepływu prądu. Pomylenie polaryzacji skutkuje brakiem świecenia, ale wbrew obiegowym opiniom nie „spala" diod diody LED są zaporowo czułe, więc po odwróceniu kabli wszystko wraca do normy.

Montaż krok po kroku

Czas: 2-3 minuty Odtłuść powierzchnię, na której będzie leżał profil. IPA rozpuszcza tłuszcz, kurz i resztki silikonu. Po odtłuszczeniu nie dotykaj palcami zostają odciski, które po 30 dniach zaczynają się odklejać od krawędzi.

Czas: 2 minuty Przyklej profil. Jeśli profil ma taśmę dwustronną 3M już nałożoną przez producenta (znaki na odwrocie), oderwij podkład i dociśnij na 10 sekund. Jeżeli nie, użyj uchwytów montażowych co 25 cm.

Czas: 1 minuta Odwiń 2-3 cm zabezpieczenia z taśmy LED, włóż końcówkę do profilu od strony zaślepki i powoli odwijając resztę, dociskaj delikatnie kciukiem do wewnętrznej strony profilu. Nie dotykaj palcami diod resztki kwasu skórnego trawią luminofor i skracają żywotność diod o 15-25%.

Czas: 30 sekund Wyprowadź przewód zasilający przez otwór w zaślepce albo przez wycięcie w profilu. Fabryczne przewody mają zazwyczaj 10-15 cm długości, czasem trzeba je przedłużyć lutem.

Czas: 1 minuta Nałóż szybkę od czoła. Szybka mleczna ma lekko wklęsłą powierzchnię od strony LED (sprawdź to strona z białą warstwą idzie do diod). Wciśnij ją kciukiem wzdłuż całej długości usłyszysz charakterystyczny „klik" w profilach z zaczepami na docisk.

Czas: 1 minuta Wsadź zaślepki boczne. W wariancie z przewodem otwór przelotowy musi być idealnie okrągły, bo inaczej krawędź zaślepki przecina przewód. Jeśli coś nie pasuje, lepiej pilnikiem zwiększyć otwór niż wciskać zaślepkę na siłę.

Czas: 5 minut Podłącz zasilacz. Najpierw do sieci (sprawdź napięcie 12 V czy 24 V). Przy pierwszym uruchomieniu trzymaj rękę na bezpieczniku gdyby coś było źle, szybciej odłączysz.

Czas: 30 sekund Testuj. Zasilacz włączony, taśma świeci, szybka mleczna daje równomierną linię sukces. Jeśli któryś odcinek jest ciemny, sprawdź polaryzację i złączki.

Najczęstsze błędy przy montażu taśmy LED w listwie

Niektóre błędy wychodzą natychmiast, inne po miesiącach. Warto znać obie grupy, bo te drugie kosztują wymianę całego układu, gdyby któraś dioda zaczęła migotać albo zmieniać barwę w nierównomierny sposób.

Cięcie taśmy poza oznakowanymi miejscami to drugi najczęstszy błąd. Padi miedziane na taśmie mają 3-4 mm szerokości, więc cięcie milimetr obok odcina obwód. Taśma pozornie świeci, ale po kilku dniach punkt cięcia staje się punktem grzania rezystancja rośnie, a ciepło kumuluje się w uszkodzonym padzie.

Brak zapasu mocy w zasilaczu to błąd rachunkowy, ale bardzo popularny. Zasilacz 50 W przy obciążeniu 52 W przez 8 godzin dziennie pracuje w trybie 104% przy starzeniu kondensatorów w ciągu roku przegrzeje się i usmaży pierwszy kondensator. Reguła 1,2 minimum, 1,3 komfort.

Lutowanie na zimno to zjawisko pojawiające się po kilku miesiącach: luty wyglądają dobrze, ale nie mają kontaktu elektrycznego, bo cynę nałożono na brudny lub zimny pad. Objawy losowo gaśnie część taśmy, czasem wraca po naciśnięciu palcem. Rozwiązanie: każdy lut poprawny z kalafonią, sprawdzony testerem ciągłości.

Dobór zasilacza bez uwzględnienia ściemniacza bywa przyczyną brzęczenia. Ściemniacz PWM wymaga zasilacza stabilnoprądowego, a ściemniacz fazowy (typu krańcowego) potrzebuje zasilacza z aktywnym PFC. Pomylenie tych dwóch kończy się piszczeniem lub migotaniem przy 30-50% jasności.

FAQ krótkie odpowiedzi bez owijania w bawełnę

Czy mogę łączyć taśmy 12 V i 24 V w jednym profilu? Nie napięcie zasilania musi być jednakowe dla całego odcinka. Mieszanie napięć prowadzi do spalenia taśmy na niższym napięciu.

Jak ściemniać taśmę bez kupowania ściemniacza? Część zasilaczy ma wbudowany ściemniacz 0-10 V albo DALI. Tańsze rozwiązanie ściemniacz ścienny z potencjometrem 10 kΩ na linii sygnałowej.

Taśma RGB wymaga innego profilu? Nie, ta sama szerokość i głębokość, ale złączka 4-pin zamiast 2-pin. Zasilacz dla RGB o mocy 14,4 W/m dla 5 metrów to minimum 86 W.

Co zrobić z nadmiarem taśmy? Cięcie w oznaczonych miejscach i lutowanie z krótkim odcinkiem do zasilacza, albo „zawinięcie" zwinąć nadmiar i schować za profilem.

Jak wymienić taśmę w już zamontowanym profilu? Ściągnij szybkę, odepnij zaślepki, odklej starą taśmę (taśma 3M odchodzi po podgrzaniu suszarką do 40°C). Przyklej nową.

Kiedy wezwać elektryka

Przy zasilaniu 230 V koniecznie. Zasilacz 12/24 V napięciowo jest bezpieczny, ale jego podłączenie do gniazdka to roboty elektryczne w rozumieniu normy PN-HD 60364. W Polsce do takich prac wystarczy uprawnienia SEP do 1 kV, ale jeśli planujesz podłączenie pod wyłącznik świecznikowy albo montaż w łazience (strefa 0, 1, 2) elektryk z uprawnieniami to nie przesada.

W łazienkach obowiązują strefy wilgotnościowe wg normy IEC 60364-7-701. W strefie 1 (obok wanny) wymagana klasa szczelności minimum IP44, w strefie 2 (0,6 m od wanny) IP44 również. W strefie 0 (wewnątrz wanny) opraw LED się nie montuje.

Przy taśmach 230 V (tzw. neon LED bez zasilacza) wymagana jest klasa ochrony II i montaż przez osobę z uprawnieniami. Tego typu taśmy nie są zalecane do użytku domowego.

Czyszczenie i konserwacja

Raz na kwartał przetrzyj szybkę suchą mikrofibrą. Raz na rok ściągnij szybkę i wyczyść wnętrze profilu kurz osiada na taśmie i obniża emisję światła o 4-7%. Taśma 3M na wewnętrznej stronie profilu utrzymuje przyczepność przez 5-7 lat, potem warto ją wymienić razem z taśmą LED.

Sprawdzaj też zaślepki poluzowane często oznaczają skurcz tworzywa po kilku cyklach cieplnych. Wymiana zaślepek to 4 zł i 5 minut.

Montaż w skrócie checklist

• Zmierzono i zaznaczono miejsce montażu
• Profil przycięty pod kątem 90°
• Taśma cięta w oznaczonych miejscach
• Zasilacz dobrany: W/m × mb × 1,2
• Powierzchnia odtłuszczona IPA
• Taśma LED wklejona, diody nie dotykane
• Szybka założona, zaślepki wsadzone
• Test przeprowadzony

Montaż taśmy LED w listwie to nie jest czynność-niewolnik, ale wymaga precyzji w trzech miejscach: cięcia, lutowania i doboru zasilacza. Te 15 minut skupienia przekłada się na dekadę bezproblemowego świecenia. Kiedy zrozumiesz, dlaczego aluminium musi być pod diodą, dlaczego polaryzacja nie jest trudna, tylko symboliczna, i dlaczego zasilacz z zapasem działa latami pozostaje już tylko jeden krok: pomiar, cięcie i przyklejenie.

Źródła: PN-EN 60598-1 (oprawy oświetleniowe wymagania ogólne); PN-HD 60364 instalacje elektryczne niskiego napięcia; IEC 60364-7-701 (łazienki, strefy wilgotnościowe); publikacje Lighting Guide LED Lighting firmy Thorn Lighting (wytyczne dotyczące odprowadzania ciepła); materiały techniczne producentów komponentów aluminiowych (serwis led-profil.info); kalkulatory doboru zasilaczy dostępne na portalach branżowych oświetleniowych.
