Montaż dwuteownika w ścianie nośnej krok po kroku

Wbicie dwuteownika w ścianę nośną to moment, w którym cały dom traci część swojej dawnej geometrii i zaczyna polegać na kawałku stali. Ten jeden element przejmuje obciążenia, które przez lata niosły tony betonu i cegieł, więc każdy błąd przy montażu oznacza realne ryzyko pęknięć, osiadań stropu albo utraty nośności. Poniżej znajdziesz pełne, inżynierskie spojrzenie na cały proces: od rozpoznania ściany, przez dobór profilu, aż po zabetonowanie i kontrolę jakości.

• Jak rozpoznać ścianę nośną przed montażem
• Dwuteownik w ścianie nośnej: etapy prac
• Narzędzia i zabezpieczenia potrzebne do montażu

Jak rozpoznać ścianę nośną przed montażem

Ściana nośna to taka, która przenosi obciążenia ze stropów, dachu, schodów i ścian wyższych kondygnacji na fundament. Rozpoznasz ją po grubości (zwykle minimum 24 cm w starszym budownictwie, 18-25 cm w nowoczesnym szkielecie stalowo-żelbetowym), materiale (żelbet, cegła pełna, bloczki silikatowe) oraz po jej położeniu prostopadłym do belek stropowych. W budynkach z płytą stropową żebra biegną w jednym kierunku i ściany ustawione równolegle do nich najczęściej pełnią jedynie funkcję działową.

Przed jakimkolwiek kuciem sięgnij do dokumentacji: projektu budowlanego, inwentaryzacji powykonawczej albo rzutu kondygnacji z archiwum spółdzielni. Gdy brak papierów, pomocne bywa delikatne sondowanie otworami kontrolnymi o średnicy 10-15 mm, które pozwalają ocenić grubość muru i obecność zbrojenia. Nie wierć jednak w przypadkowych miejscach, bo możesz trafić w kabel, rurę albo stalowy rdzeń.

Ściana, w której chcesz osadzić dwuteownik, musi być zdolna do przeniesienia reakcji z podparcia belki. W praktyce oznacza to, że pod jej spodem powinien znajdować się ciągły fundament albo wieniec żelbetowy. Brak takiego podparcia wyklucza klasyczne rozwiązanie i wymaga projektu zamiennego z podstemplowaniem lub wzmocnieniem podłoża.

Sprawdź też strop nad otworem. Jeśli belki stropowe opierają się bezpośrednio na fragmencie ściany, który zamierzasz wyciąć, konieczne będzie ich podparcie stemplami przed przystąpieniem do kucia. Stemple rozmieszcza się co 80-100 cm po obu stronach ściany i obciąża klinami tak, by przejęły pełne obciążenie użytkowe.

Kucie ściany nośnej bez projektu i ekspertyzy konstruktora to najczęstsza przyczyna awarii budowlanych w remontowanych domach. Nawet pozornie prosty otwór pod drzwi zmienia rozkład sił w całej kondygnacji, więc formalna zgłoszenie lub pozwolenie na budowę bywa obowiązkowe.

Dwuteownik w ścianie nośnej: etapy prac

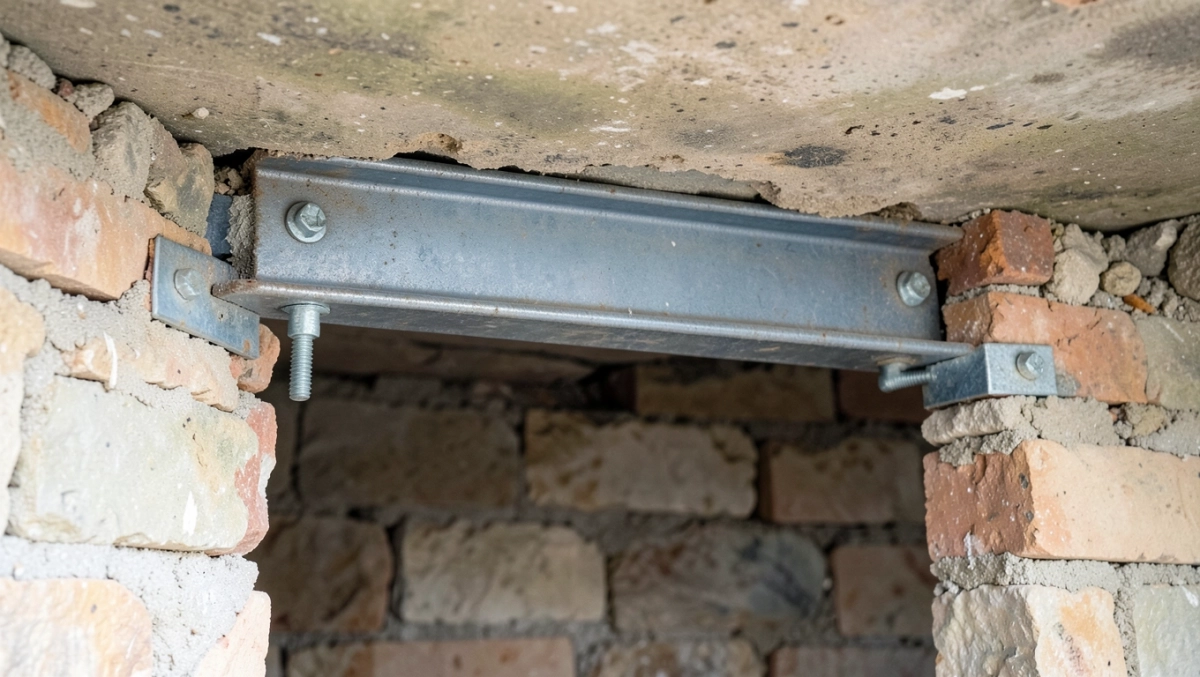

Montaż dwuteownika w ścianie zaczyna się od wyznaczenia osi otworu i oznaczenia gniazd podporowych. Gniazda to wykute w murze bruzdy o głębokości minimum 150 mm i wysokości równej wysokości dwuteownika, w które wsuwa się końce belki. Ich dno musi być równe i oczyszczone z gruzu, bo każdy punktowy nacisk skupi naprężenia i spowoduje kruszenie podparcia.

Przed wyjęciem muru ustaw stałe podparcia tymczasowe. Najczęściej stosuje się parę stalowych ceowników lub drewnianych belek stropowych (kantówki 100×100 mm albo większe) zaklinowanymi między stropem górnym a dolnym. Podparcia rozkładają obciążenie z wycinanego fragmentu na sąsiednie odcinki ściany i pozwalają bezpiecznie kontrolować proces kucia.

Samo kucie wykonuj etapami, od góry ku dołowi. Najpierw wytnij pasmo o szerokości około 30 cm pod przyszłym otworem, potem stopniowo poszerzaj ku bokom. Przy ścianach murowanych cegłę wybieraj ręcznie, by nie naruszyć wiązania w sąsiednich warstwach. W żelbecie użyj tarcz diamentowych i pił szablastych, unikając młotów pneumatycznych w bezpośrednim sąsiedztwie stropu.

Wsuwanie dwuteownika wymaga precyzji. Profil stalowy powinien wejść w gniazda z minimalnym luzem 10-20 mm z każdej strony, co pozwala na swobodne wypełnienie zaprawą. Belka musi leżeć idealnie poziomo, bo nawet 5 mm przechyłu na metrze bieżącym zmienia rozkład sił i powoduje jednostronne spiętrzenie naprężeń w murze.

Po osadzeniu dwuteownika wypełnij szczeliny zaprawą cementową bezskurczową (np. klasy C30/37 z dodatkiem ekspansywnym). Zaprawa taka twardnieje bez skurczu, dzięki czemu nie powstają rysy między stalą a murem. Przy rozpiętości otworu powyżej 3 m warto pod klinem ułożyć przekładkę elastomerową o grubości 5-10 mm, która kompensuje drgania i drobne odkształcenia termiczne.

Kluczowy jest też dobór samego profilu. Najczęściej stosuje się dwuteowniki HEB 160, HEB 180 lub IPE 200, w zależności od rozpiętości i obciążenia. Stal S235 lub S355 o przekroju 160 mm przenosi moment rzędu 30-50 kNm, co wystarcza dla typowych otworów do 3,5 m w ścianach budynków mieszkalnych. Przy większych rozpiętościach projektant oblicza przekrój metodą stanów granicznych wg PN-EN 1993-1-1.

Kiedy nie stosować dwuteownika

Dwuteownik stalowy nie sprawdzi się w sytuacjach, gdy otwór wymaga przeniesienia momentu skręcającego lub siły poziomej trzęsienia ziemi. W budynkach na terenach aktywnych sejsmicznie lepszym rozwiązaniem bywa belka żelbetowa zbrojona prętami śrubowymi. Również w ścianach z betonu komórkowego poniżej 18 cm grubości końce dwuteownika nie mają wystarczającego oparcia, więc konieczne jest zastosowanie poduszek betonowych lub stalowych konsoli.

Narzędzia i zabezpieczenia potrzebne do montażu

Komplet narzędzi zaczyna się od poziomicy laserowej i niwelatora, które pozwolą wyznaczyć oś otworu z dokładnością do 1 mm na 5 m. Do kucia przyda się młot udarowo-obrotowy z dłutem płaskim 20-30 mm, piła szablasta z brzeszczotem do betonu oraz szlifierka kątowa z tarczą diamentową 230 mm. Warto mieć też odkurzacz przemysłowy z filtrem HEPA, który ograniczy pylenie i ryzyko chorób płuc.

Przy pracy ze stalą niezbędne są szlifierka prosta, spawarka inwertorowa oraz zestaw śrub M16 klasy 8.8 do montażu ewentualnych nakładek wzmacniających. Miarka, kątownik, suwmiarka i poziomica 60 cm pozwalają kontrolować geometrię na każdym etapie. Każde narzędzie przed użyciem powinno przejść kontrolę stanu technicznego, bo wibracje i iskry w sąsiedztwie świeżego odsłoniętego muru mogą prowadzić do uszkodzeń instalacji.

Koszt samego montażu dwuteownika w ścianie nośnej zamyka się zwykle w przedziale 2500-4500 zł, zależnie od rozpiętości otworu i klasy stali. Cena nie obejmuje projektu, ekspertyzy i formalności urzędowych. Sam materiał (dwuteownik HEB 160, zaprawa, przekładki) to wydatek rzędu 1200-2000 zł.

Dwuteownik HEB 160 to rozsądny kompromis między masą a nośnością przy typowych otworach drzwiowych i okiennych. W lżejszych ścianach działowych wystarczy IPE 200, który waży niemal dwukrotnie mniej, ale wymaga częstszego podparcia montażowego. Belka żelbetowa sprawdza się przy większych rozpiętościach i tam, gdzie projekt wymaga monolitycznego połączenia z wieńcem.

Najczęstsze błędy przy montażu

• Brak ekspertyzy i obliczeń konstruktora przed wykuciem otworu.
• Osadzenie belki bez luzu dylatacyjnego, co prowadzi do spiętrzenia naprężeń termicznych.
• Wypełnienie gniazd zaprawą cementową zwykłą zamiast bezskurczowej.
• Pominięcie stemplowania stropu i ścian bocznych w trakcie kucia.
• Brak zabezpieczenia antykorozyjnego końców dwuteownika (gruntowanie + farba antykorozyjna).

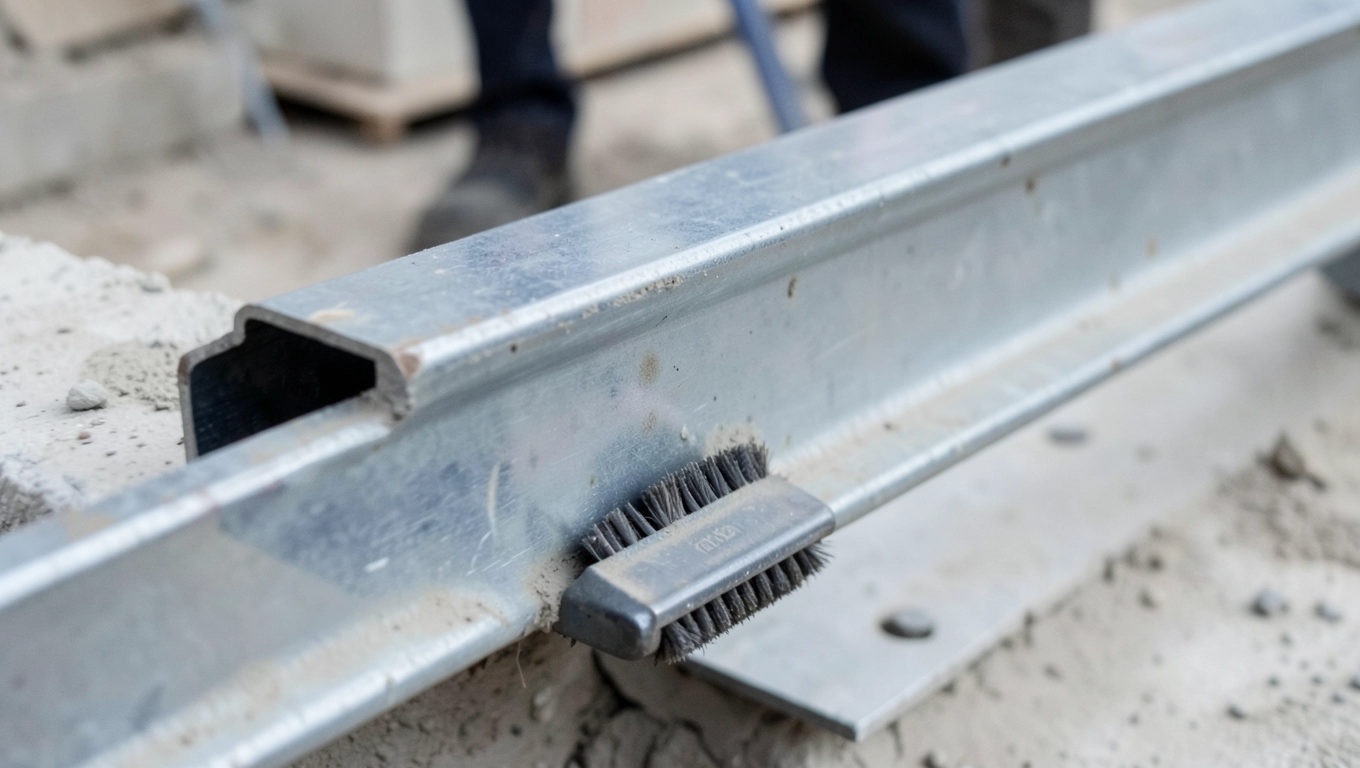

Dwuteownik maluj farbą antykorozyjną jeszcze przed włożeniem w gniazdo. Po montażu dostęp do końców profili będzie ograniczony, a rdza w szczelinie między stalą a murem potrafi rozsadzić zaprawę w ciągu kilku lat.

Sam montaż trwa zwykle jeden dzień roboczy, ale cały proces od projektu do odbioru to 3-6 tygodni. Tyle potrzeba na ekspertyzę, uzgodnienia, zamówienie stali i wyschnięcie zaprawy przed przystąpieniem do dalszych prac wykończeniowych. Pośpiech na tym etapie zemści się pęknięciami tynku i kosztownymi naprawami w ciągu kilku pierwszych sezonów grzewczych.

Jeśli planujesz remont z wykuciem otworu w ścianie nośnej, pierwszym krokiem powinna być wizyta lokalnego konstruktora z uprawnieniami. Jedna konsultacja kosztuje 300-600 zł, a potrafi zaoszczędzić tysięcy złotych poprzez dobór optymalnego profilu i uniknięcie błędów wykonawczych. Wpisz w wyszukiwarkę "konstruktor z uprawnieniami + Twoje miasto" i umów się na oględziny zanim weźmiesz młot do ręki.

Źródła i normy: PN-EN 1993-1-1 (Eurocode 3, projektowanie konstrukcji stalowych), PN-EN 1996-1-1 (Eurocode 6, konstrukcje murowe), PN-EN 1992-1-1 (Eurocode 2, konstrukcje żelbetowe), Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), Warunki techniczne wykonania i odbioru robót budowlanych ITB.
