Montaż baterii prysznicowej w ścianie gk bez błędów

Ściana z płyt gipsowo-kartonowych ugina się pod naciskiem dłoni, gdy bateria prysznicowa zaczyna się chwiać przy każdym odkręceniu wody. To nie defekt płyty, lecz efekt pominięcia wzmocnienia, które w ścianie murowanej zapewnia sam materiał. W kartonie gipsowym całą odpowiedzialność za przeniesienie obciążenia przejmuje ruszt, dlatego montaż baterii prysznicowej w ścianie gk wymaga wcześniejszego zaplanowania usztywnienia, doboru właściwej głębokości wnęki i precyzyjnego ustawienia króćców przyłączeniowych.

• Wzmocnienie ściany gk pod baterię prysznicową
• Listwa montażowa do baterii w ścianie kartonowo-gipsowej
• Hydroizolacja i rozstaw króćców przy baterii podtynkowej
• Montaż baterii krok po kroku
• Najczęstsze błędy przy montażu

Wzmocnienie ściany gk pod baterię prysznicową

Standardowy ruszt z profili CW rozstawionych co 60 cm nie przeniesie momentu obrotowego, jaki generuje dźwignia baterii przy codziennym użytkowaniu. Profil stalowy ma grubość 0,5-0,6 mm i pod wpływem siły odkształca się sprężyście, przez co po kilku miesiącach wokół rozety pojawiają się rysy, a płytki zaczynają odspajać się od podłoża. Rozwiązaniem jest wstawienie w ramie dodatkowego słupka w miejscu planowanej baterii, najlepiej z profilu o grubości 1,0-1,5 mm lub podwojenie standardowego profilu poprzez włożenie jednego w drugi.

Sama geometria rusztu nie wystarczy. W punkcie, w którym znajdzie się korpus baterii, potrzebna jest ciągła, sztywna płaszczyzna obejmująca przynajmniej 40 cm szerokości i pełną wysokość od podłogi do sufitu. Taką funkcję pełni listwa montażowa, o której szczegółowo w dalszej części. Bez niej nawet podwójny profil ugnie się pod naciskiem korpusu mieszacza o masie 0,8-1,2 kg, działającym na ramię dźwigni równe długości wylewki.

Wysokość montażu baterii prysznicowej to kolejny parametr, który trzeba ustalić przed zamknięciem ściany płytami. Według zaleceń producentów osprzętu oraz normy PN-EN 1113 osie przyłączy powinny znaleźć się na wysokości 110-120 cm od posadzki, przy czym dla kabiny bez brodzika przyjmuje się 110 cm, a dla wanny 120 cm. Warto zmierzyć przyszłą grubość warstw wykończeniowych: hydroizolacja plus płytki plus klej dają zwykle 15-25 mm, co trzeba uwzględnić przy wierceniu otworów rewizyjnych.

Przed przykręceniem płyt konieczne jest wykonanie próby ciśnieniowej instalacji wodnej. Ciśnienie 6 bar utrzymywane przez 30 minut powinno pozostać stabilne. Dopiero pozytywny wynik próby upoważnia do zamknięcia ściany, ponieważ późniejsze szukanie nieszczelności oznacza kucie nowo ułożonych płytek.

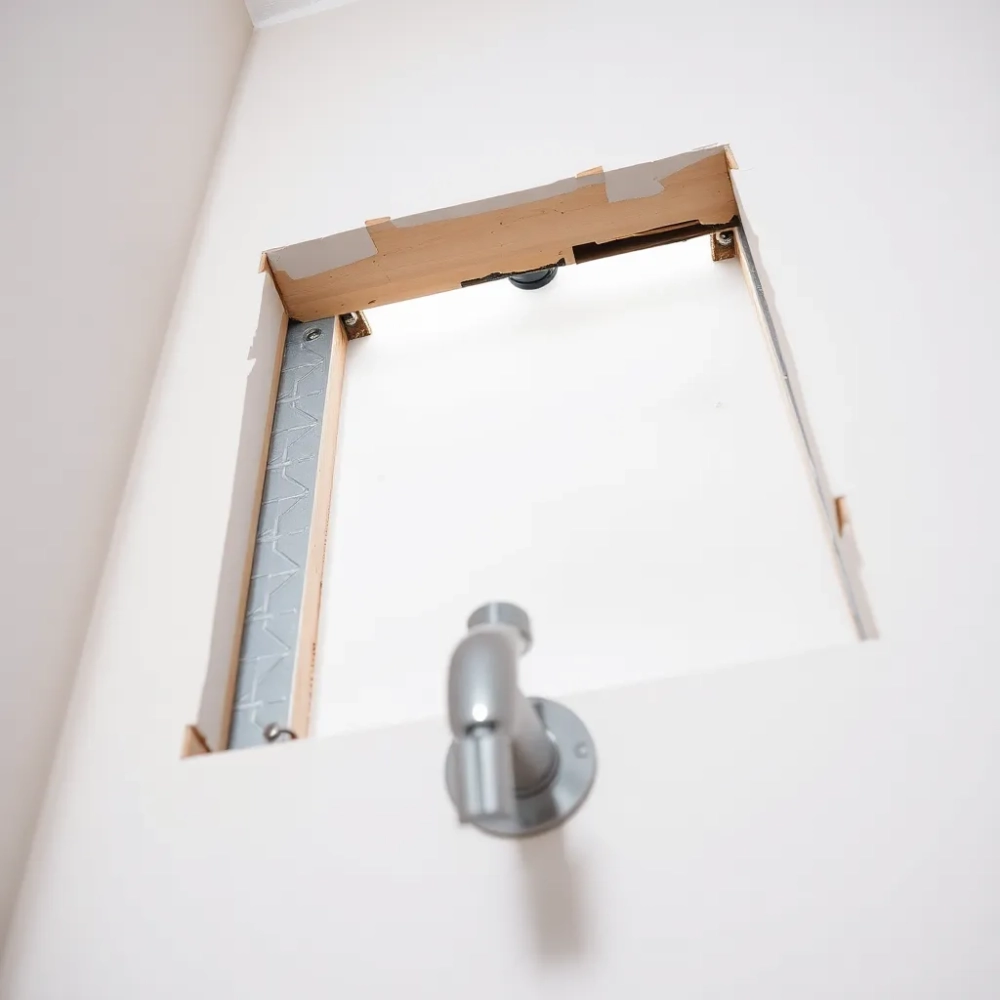

Listwa montażowa do baterii w ścianie kartonowo-gipsowej

Listwa montażowa stanowi ten element konstrukcji, który decyduje o trwałości całego osadzenia. Najczęściej stosuje się trzy rozwiązania: listwę drewnianą z kantówki świerkowej lub sosnowej o przekroju 50×100 mm, listwę stalową z profila UA 50×40×2 mm albo dedykowany stelaż systemowy oferowany przez producentów osprzętu. Każde z nich działa nieco inaczej i ma odmienne parametry nośności.

Listwa drewniana jest tania i łatwa w obróbce, ale wymaga impregnacji środkiem grzybobójczym oraz powleczenia folią PE w miejscu kontaktu z mokrą strefą. Jej nośność po zamontowaniu między profilami CW wynosi około 80-100 kg obciążenia statycznego, co w zupełności wystarcza dla baterii, ale nie dla ciężkich deszczownic sufitowych. Drewno pracuje sezonowo, dlatego po kilku latach może pojawić się skrzypienie w miejscu mocowania.

Listwa stalowa z profilu UA zachowuje geometrię niezależnie od wilgotności i temperatury. Jej nośność przekracza 150 kg, a sam profil przykręca się do konstrukcji ściany za pomocą kątowników montażowych. Wymaga precyzyjnego wycięcia na wymiar i wiercenia otworów pod śruby M8, co zajmuje więcej czasu niż praca z drewnem, ale efekt jest powtarzalny.

Stelaże systemowe to gotowe ramy z blachy ocynkowanej, zaprojektowane pod konkretny model baterii. Rozstaw otworów montażowych odpowiada rozstawowi przyłączy (najczęściej 150 mm, rzadziej 120 mm), a w zestawie znajdują się śruby, kołki i uszczelki. Ich zaletą jest skrócenie czasu montażu do około 15 minut, wadą cena sięgająca 180-280 zł za sam stelaż, bez baterii.

Montaż listwy rozpoczyna się od wyznaczenia osi na profilach CW za pomocą poziomnicy laserowej. Listwa musi wystawać poza płaszczyznę przyszłej ściany o dokładnie taką wartość, jak suma grubości dwóch warstw płyt g-k (2 × 12,5 mm = 25 mm) plus hydroizolacja plus klej plus płytki. Najczęściej jest to 40-55 mm od płaszczyzny profili. Popełnienie błędu o 1 cm oznacza konieczność stosowania dłużs Halfmoon mimośrodowych lub podkładek dystansowych, co komplikuje późniejsze osadzenie rozety.

Uwaga: nigdy nie montuj baterii bezpośrednio do pojedynczej płyty g-k o grubości 12,5 mm. Taka ściana nie przeniesie momentu obrotowego i w ciągu kilku miesięcy pojawi się rysa wokół talerza maskującego.

Hydroizolacja i rozstaw króćców przy baterii podtynkowej

Hydroizolacja w strefie mokrej kabiny prysznicowej to nie opcja, lecz wymóg normy PN-EN 1069 oraz wytycznych ITB nr 342/96. W praktyce oznacza nałożenie dwóch warstw płynnej folii o łącznej grubości 0,6-1,0 mm, z wtopieniem taśmy uszczelniającej w narożnikach ściana-podłoga oraz wokół otworów pod króćce baterii. Folia poliuretanowa lub polimerowa wysycha w 4-6 godzin i tworzy elastyczną membranę odporną na ciśnienie hydrostatyczne do 1,5 bar.

Drugą warstwą ochronną jest sama płyta. Zwykła płyta g-k biała nie nadaje się do łazienki. W strefie mokrej stosuje się płyty zielone (impregnowane) o obniżonej nasiąkliwości poniżej 10% lub, lepiej, płyty cementowe typu Aquapanel, które w ogóle nie wchłaniają wody. Koszt płyty cementowej jest trzykrotnie wyższy niż zwykłej zielonej płyty g-k, ale w strefie prysznica różnica zwraca się w postaci braku konieczności wymiany po 8-10 latach.

Rozstaw króćców przyłączeniowych baterii podtynkowej to parametr, który decyduje o kompatybilności całego zestawu. Standardowy rozstaw wynosi 150 mm, ale spotyka się też 100 mm i 120 mm w bateriach kompaktowych. Regulacja odbywa się za pomocą mimośrodów (excentrów), które pozwalają przesunąć oś przyłącza o ±10 mm w poziomie i pionie. Przy rozstawie fabrycznym 150 mm i rzeczywistym rozstawie rur 152 mm mimośrody korygują różnicę bez konieczności przebudowy instalacji.

Gwint przyłącza to najczęściej G 1/2 cala, choć w sprzęcie premium pojawia się G 3/4 cala dla większego przepływu. Uszczelnienie połączenia gwintowego wykonuje się nicią teflonową (taśma PFTE jest mniej trwała) lub pakułami lnianymi z pastą uszczelniającą. Nawój 8-12 zwojów nici na gwincie zapewnia szczelność do 10 bar bez ryzyka pęknięcia korpusu przy dokręcaniu.

Pro tip: przed przykręceniem rozety maskującej posmaruj wewnętrzną krawędź silikonem sanitarnym. Cienka warstwa o grubości 1 mm zamyka mikroszczeliny między rozetą a płytką, przez które woda skroplinowa przedostaje się pod płytki i powoduje wykwity.

Montaż baterii krok po kroku

Cały montaż, od wyznaczenia osi do założenia rozety, zajmuje około 3-4 godzin w przypadku baterii podtynkowej montowanej na gotowej ścianie. Podział na etupy pozwala kontrolować jakość każdego elementu.

Krok 1: Wyznaczenie osi (ok. 15 minut)

Zaznacz ołówcem na płytkach oś pionową baterii i wysokość osi przyłączy. Użyj poziomnicy laserowej, nie klasycznej. Laser eliminuje błąd paralaksy i pozwala przenieść punkt na podłogę, ścianę i sufit jednocześnie.

Krok 2: Nawiercanie otworów pod króćce (ok. 10 minut)

Wiertło diamentowe o średnicy 8 mm wchodzi przez płytkę i płytę g-k bez ryzyka pęknięcia. Otwór prowadź pod lekkim kątem od góry do dołu, aby woda skroplinowa spływała na zewnątrz, nie pod płytki. Głębokość otworu powinna uwzględniać 2 cm zapasu na mimośrody.

Krok 3: Montaż korpusu baterii (ok. 25 minut)

Nałóż nić teflonową na gwinty mimośrodów (8-10 zwojów zgodnie z ruchem wskazówek zegara). Wkręć mimośrody w króćce ręcznie do oporu, a następnie kluczem płaskim 22 mm dokręć o ćwierć obrotu. Korpus baterii nałóż na mimośrody, dokręcając nakrętki sześciokątne naprzemiennie, aby uniknąć jednostronnego naprężenia.

Krok 4: Regulacja rozstawu (ok. 15 minut)

Zmierz rzeczywisty rozstaw między osiami mimośrodów suwmiarką. Jeśli różni się od nominalnego o więcej niż 2 mm, skoryguj pozycję mimośrodu obracając jego pierścień zewnętrzny. Każdy obrót o 90 stopni przesuwa oś o około 1,5 mm.

Krok 5: Montaż rozety i dźwigni (ok. 20 minut)

Najczęstsze błędy przy montażu

Pomijanie listwy montażowej to błąd, który ujawnia się po 6-12 miesiącach. Bateria zaczyna „latać" w ścianie przy każdym odkręceniu, a płytki wokół talerza pękają w charakterystyczny półksiężyc. Naprawa wymaga kucia płytek, montażu listwy i ponownego wykończenia, co kosztuje pięciokrotnie więcej niż prawidłowe wzmocnienie na etapie budowy.

Jednowarstwowy montaż płyt g-k o grubości 12,5 mm to druga najczęstsza przyczyna awarii. Ściana o łącznej grubości 25 mm ugina się pod naporem korpusu baterii o masie 1 kg działającym na ramię 15 cm. Rozwiązaniem jest podwójna warstwa płyt: pierwsza przykręcona do profili, druga klejona do pierwszej klejem gipsowym, co daje łącznie 25 mm sztywnego rdzenia.

Brak hydroizolacji w strefie mokrej kończy się zawilgoceniem płyty g-k i rozwojem grzybni w ciągu 2-3 lat. Płyta nasiąka wodą, pęcznieje, a farba lub fuga zaczyna odpadać płatami. W skrajnych przypadkach konieczna jest wymiana całego fragmentu ściany do wysokości 2 m.

Za krótkie króćce przyłączeniowe to błąd montażowy, który zmusza do stosowania przedłużek. Każde dodatkowe połączenie gwintowe to potencjalne miejsce wycieku. Jeśli króciec wystaje mniej niż 18 mm od lica ściany, lepiej go wymienić niż przedłużać.

Za długie króćce z kolei uniemożliwiają nałożenie rozety maskującej lub wymuszają jej odstawanie od ściany. Różnica 5 mm wystarczy, aby pod rozetą stała woda po każdym prysznicu.

Checklista przed zamknięciem ściany

• Ruszt z dodatkowym słupkiem w pasie baterii (co 30 cm zamiast 60 cm)
• Listwa montażowa drewniana, stalowa lub systemowy stelaż
• Rozstaw króćców zgodny z dokumentacją baterii (najczęściej 150 mm)
• Króćce wystające 18-22 mm od lica przyszłej ściany
• Uszczelnienie gwintów nicią teflonową lub pakułami
• Próbne ciśnienie 6 bar przez 30 minut bez spadku
• Oznaczenie osi i wysokości na profilach przed przykręceniem płyt

Tabela porównawcza wzmocnień

Montaż baterii prysznicowej w ścianie gk przestaje być ryzykowny, gdy każdy etap zostanie zaplanowany przed zamknięciem ściany płytami. Wzmocniony ruszt, listwa montażowa dobrana do masy osprzętu, dwie warstwy płyt i płynna folia to cztery filary trwałej instalacji. Poświęcenie dodatkowej godziny na etapie szkieletu ściany oszczędza tydzień pracy przy ewentualnej naprawie za kilka lat.
