Listwa startowa do styropianu 10 cm – jak wybrać i zamontować profil cokołowy 100 mm
Listwa startowa do styropianu 10 cm to pozornie drobny element, od którego zależy geometryczna precyzja całej elewacji w systemie ETICS. Bez niej pierwsza warstwa płyty opada pod własnym ciężarem, a każdy milimetr odchylenia przekłada się potem na widoczne nierówności tynku. Na tym krótkim odcinku aluminium lub PVC rozgrywa się trwałość warstwy ociepleniowej na następne dekady.
- Jak prawidłowo zamontować listwę startową do styropianu 10 cm
- Listwa startowa 10 cm aluminium czy PVC, którą wybrać
- Najczęstsze błędy przy montażu listwy startowej do styropianu
- Dobór listwy do konkretnego projektu
Jak prawidłowo zamontować listwę startową do styropianu 10 cm
Profil cokołowy 100 mm współpracuje bezpośrednio z płytą styropianową o identycznej grubości, tworząc sztywną ramę nośną. Jego zadanie polega na przeniesieniu ciężaru pierwszego rzędu płyt (ok. 1,5-2,0 kg/m² przy EPS 70) na oczyszczoną, nośną ścianę fundamentu lub strefy cokołowej.
Przed przystąpieniem do pracy oznacza się linię montażu laserem lub wężem wodnym, uwzględniając okapnik (minimum 3-4 mm poza obrys ściany). Linia ta staje się bazą dla wszystkich kolejnych rzędów styropianu, dlatego tolerancja odchyłki nie powinna przekraczać ±2 mm na 10 metrów bieżących.
Checklist przygotowawczy:
- sprawdzenie nośności podłoża (minimum 0,08 MPa przy oderwaniu),
- oczyszczenie pasa cokołowego z luźnych fragmentów tynku,
- wyznaczenie wysokości startu z uwzględnieniem grubości styropianu 10 cm,
- przygotowanie łączników mechanicznych (kołki rozporowe ⌀6-8 mm).
Nawiercanie otworów odbywa się co 30-50 cm wzdłuż profilu, a przy narożnikach dodatkowo w odległości 5 cm od krawędzi. Gęstość mocowania wpływa na rozkład naprężeń termicznych, które w polskim klimacie potrafią generować ruchy rzędu 0,5-1,0 mm na metr bieżący rocznie.
Po osadzeniu kołków profile łączy się ze sobą za pomocą łączników plastikowych lub przez proste stykanie krawędzi z pozostawieniem dylatacji 2-3 mm. Bez tego zapasu termicznego listwy mogą wybrzuszać się zimą, gdy temperatura spada poniżej −15°C. Następnie nakłada się pierwszą warstwę płyt styropianowych, dociskając je do kapinosu profilu, co chroni dolną krawędź przed podciąganiem wody.
Montaż krok po kroku
| Krok | Czynność | Parametr |
|---|---|---|
| 1 | Wytyczenie linii startowej | laser, tolerancja ±2 mm |
| 2 | Nawiercanie otworów | rozstaw 30-50 cm |
| 3 | Mocowanie profili | kołki ⌀6-8 mm |
| 4 | Łączenie odcinków | dylatacja 2-3 mm |
| 5 | Montaż styropianu | styropian fasadowy EPS 70-100 |
| 6 | Kontrola poziomu | niwelator co 3 m |

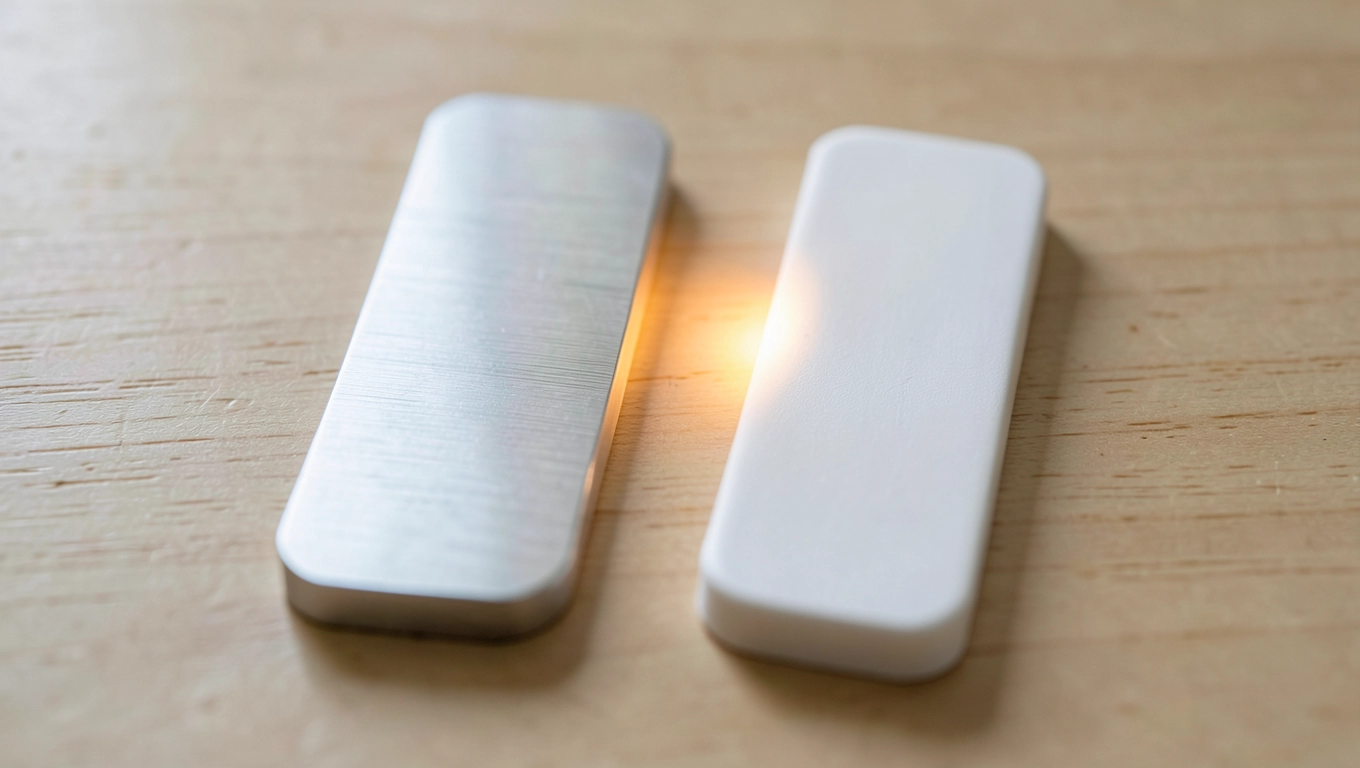

Listwa startowa 10 cm aluminium czy PVC, którą wybrać
Aluminium i PVC reagują na temperaturę w odmienny sposób, a współczynnik rozszerzalności cieplnej aluminium (23 × 10⁻⁶/K) jest ponad pięciokrotnie wyższy niż PVC (4-5 × 10⁻⁶/K). W praktyce oznacza to, że dwumetrowy profil aluminiowy przy skoku temperatury 60 K wydłuża się o 2,7 mm, natomiast PVC zaledwie o 0,5 mm.
Listwa aluminiowa (grubość 0,6-0,8 mm) lepiej odprowadza ciepło z obrębu cokołu i wykazuje odporność na UV sięgającą 25-30 lat eksploatacji bez widocznych przebarwień. Jej sztywność zapobiega odkształceniom podczas nakładania kleju, co ma znaczenie przy dużych powierzchniach powyżej 150 m².
Profil PVC (grubość 1,0-1,2 mm) lepiej sprawdza się w strefach narażonych na kontakt z agresywnym środowiskiem chemicznym, na przykład przy drogach intensywnie solonych zimą. Materiał ten nie koroduje, ale z biegiem lat traci elastyczność i po 12-15 latach może pękać wzdłuż linii mocowania.
Aluminium
Wytrzymałość na rozciąganie: 110-160 MPa.
Odporność temperaturowa: −50°C do +90°C.
Waga profilu 2 m: ok. 0,18-0,22 kg.
Przybliżona cena: 6-9 zł/mb.
Kiedy NIE stosować: na podłożach z ruchomym tynkiem oraz w bezpośrednim sąsiedztwie elementów miedzianych (zjawisko korozji galwanicznej).
PVC
Wytrzymałość na rozciąganie: 40-55 MPa.
Odporność temperaturowa: −20°C do +60°C.
Waga profilu 2 m: ok. 0,10-0,14 kg.
Przybliżona cena: 3-5 zł/mb.
Kiedy NIE stosować: na elewacjach narażonych na silne nasłonecznienie oraz w systemach ETICS z ciemnymi tynkami (nagrzewanie powyżej 60°C).
Tabela wariantów listwy cokołowej
| Szerokość listwy | Zalecana grubość styropianu | Typowe zastosowanie |
|---|---|---|
| 53 mm | 5 cm | termomodernizacja starszych budynków |
| 83 mm | 8 cm | standardowe ocieplenia domów jednorodzinnych |
| 100 mm | 10 cm | nowe budownictwo, energooszczędne |
| 123 mm | 12 cm | budynki pasywne |
| 143 mm | 14 cm | strefy cokołowe narażone na mostki |
| 153 mm | 15 cm | obiekty z wymaganiami NF40 |
| 183 mm | 18 cm | domy pasywne premium |
| 203 mm | 20 cm | obiekty użyteczności publicznej |
| 253 mm | 25 cm | specjalistyczne inwestycje |
Najczęstsze błędy przy montażu listwy startowej do styropianu
Najbardziej kosztownym błędem okazuje się pominięcie listwy startowej w ogóle. Styropian bez profilu cokołowego nie ma ochrony przed uszkodzeniami mechanicznymi na wysokości 0-40 cm, czyli tam, gdzie najczęściej uderzają kosiarki, taczki i zwierzęta domowe.
Kolejnym problemem bywa zbyt rzadki rozstaw kołków mocujących. Przy rozstawie powyżej 50 cm profil ugina się pod ciężarem świeżego kleju, co skutkuje falami na elewacji widocznymi już po pierwszej zimie.
Brak dylatacji między odcinkami listew prowadzi do ich wybrzuszania przy skokach temperatury. Efekt przypomina „harmonijkę” wzdłuż cokołu i wymaga demontażu całej warstwy ociepleniowej.
Częstym uchybieniem pozostaje także montowanie profili na zaprawę klejową zamiast na kołki mechaniczne. Po sezonie zimowym wilgoć podciągana kapilarnie osłabia wiązanie kleju, a listwa odchodzi od podłoża fragmentami.
Mylenie listwy startowej z listwą krawędziową okapową to odrębna kategoria błędów. Profil okapowy nie posiada perforowanej krawędzi do mocowania kołków, więc użyty w roli startowej nie utrzymuje obciążenia pionowego.
Ostatnia grupa wpadek dotyczy złej kolejności prac: montaż tynku przed pełnym związaniem kleju pod styropianem powoduje, że obciążenie termiczne rozdziera świeżą warstwę w obrębie 5-8 cm od cokołu.
Kompatybilność systemowa
| Element systemu ETICS | Funkcja | Parametr krytyczny |
|---|---|---|
| Styropian fasadowy EPS 70-100 | warstwa izolacyjna | lambda ≤ 0,038 W/(m·K) |
| Klej do styropianu | mocowanie płyt | przyczepność ≥ 0,08 MPa |
| Klej zbrojony | warstwa zbrojąca | zużycie 4-5 kg/m² |
| Siatka podtynkowa 165 g/m² | zbrojenie | alkaloodporność ≥ 50 g/m² |
| Grunt podtynkowy | warstwa sczepna | przesychanie 12-24 h |
| Tynk silikonowy | warstwa dekoracyjna | paroprzepuszczalność ≥ 0,08 m |

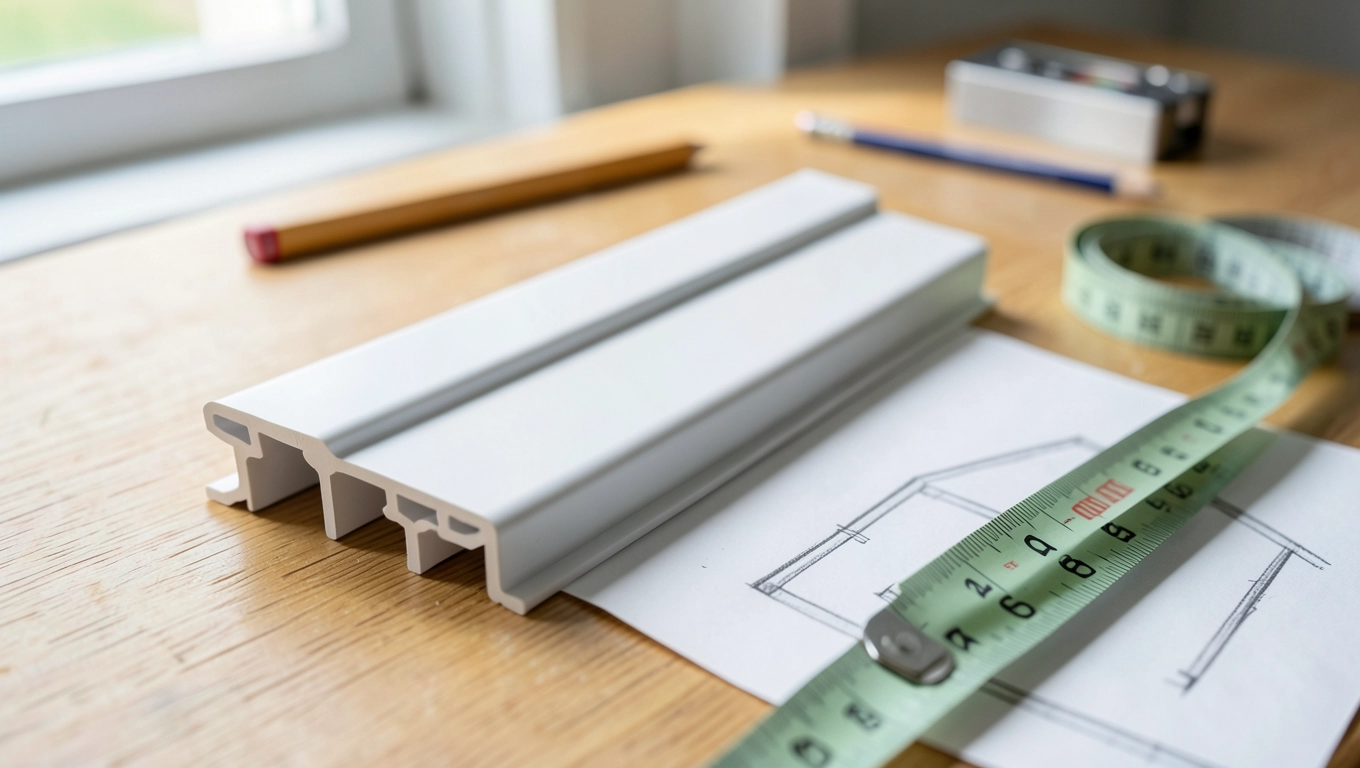

Dobór listwy do konkretnego projektu
Energooszczędny dom jednorodzinny o powierzchni elewacji 180 m² potrzebuje około 90-95 mb listwy startowej (obwód budynku), przy cenie materiału 4-9 zł za metr bieżący. Całkowity koszt samego profilu cokołowego mieści się więc w przedziale 400-850 zł, co stanowi zaledwie 1-2% budżetu całego systemu ETICS.
W strefach intensywnych opadów (okolice górskie, Pomorze) zaleca się profile aluminiowe z kapinosem o wysięgu 8-10 mm, ponieważ standardowe 3-4 mm nie nadążają z odprowadzaniem wody. Norma PN-EN 13163 dopuszcza takie rozwiązanie pod warunkiem zachowania ciągłości okapnika.
Przy planowanym ociepleniu 15 cm lub grubszym warto rozważyć podwójny pas listew (dolny 100 mm + górny regulowany), co rozwiązuje problem różnicy grubości między cokołem a ścianą kondygnacji.
Listwy startowe do styropianu 10 cm są zgodne z wytycznymi ITB (Instrukcja 447/2009) oraz PN-EN 13499 dla systemów ETICS opartych na EPS. Dokumentacja techniczna każdego systemu ociepleń zawiera tabelę kompatybilnych profili cokołowych, do której warto sięgnąć przed zakupem.
Dobór profila to decyzja czysto praktyczna: aluminiowy przy dużej elewacji i wymagającym podłożu, PVC przy mniejszych obiektach i ograniczonym budżecie. W obu przypadkach liczy się precyzja montażu, bo nawet najlepsza listwa nie spełni swojej roli bez prostego startu.
Źródła danych: PN-EN 13163 (wyroby z EPS do izolacji cieplnej), ITB Instrukcja 447/2009 (złożone systemy izolacji cieplnej), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki (Dz.U. 2019 poz. 1065), katalogi techniczne producentów systemów ETICS (Mapei, Knauf, Kabe), tablice fizyczne współczynników rozszerzalności cieplnej metali i tworzyw.
