Listwa wtryskowa – jak działa i kiedy ją wymienić? Praktyczny poradnik

Silnik szarpie na postoju, pod gazem wyraźnie traci werwę, a z baku czuć wyraźny zapach benzyny? Winny bywa często element, o którym kierowcy rzadko rozmawiają przy kawie listwa wtryskowa. To niewielki, ale niezwykle wymagający fragment układu paliwowego, od którego zależy zarówno płynność pracy jednostki napędowej, jak i emisja spalin, zgodna z normami Euro 6 i nowszymi. Warto zrozumieć, jak działa, jakie sygnały wysyła tuż przed awarią i kiedy bardziej opłaca się ją zregenerować, a kiedy wymienić na nową bo różnica w cenie potrafi sięgnąć nawet kilkuset złotych, a w konsekwencjach znacznie więcej.

• Jak działa listwa wtryskowa w silniku benzynowym?
• Objawy uszkodzonej listwy wtryskowej, których nie warto ignorować
• Regeneracja czy wymiana listwy wtryskowej? Porównanie kosztów i skuteczności
• Jakość paliwa a żywotność listwy wtryskowej co robić, by służyła latami

Jak działa listwa wtryskowa w silniku benzynowym?

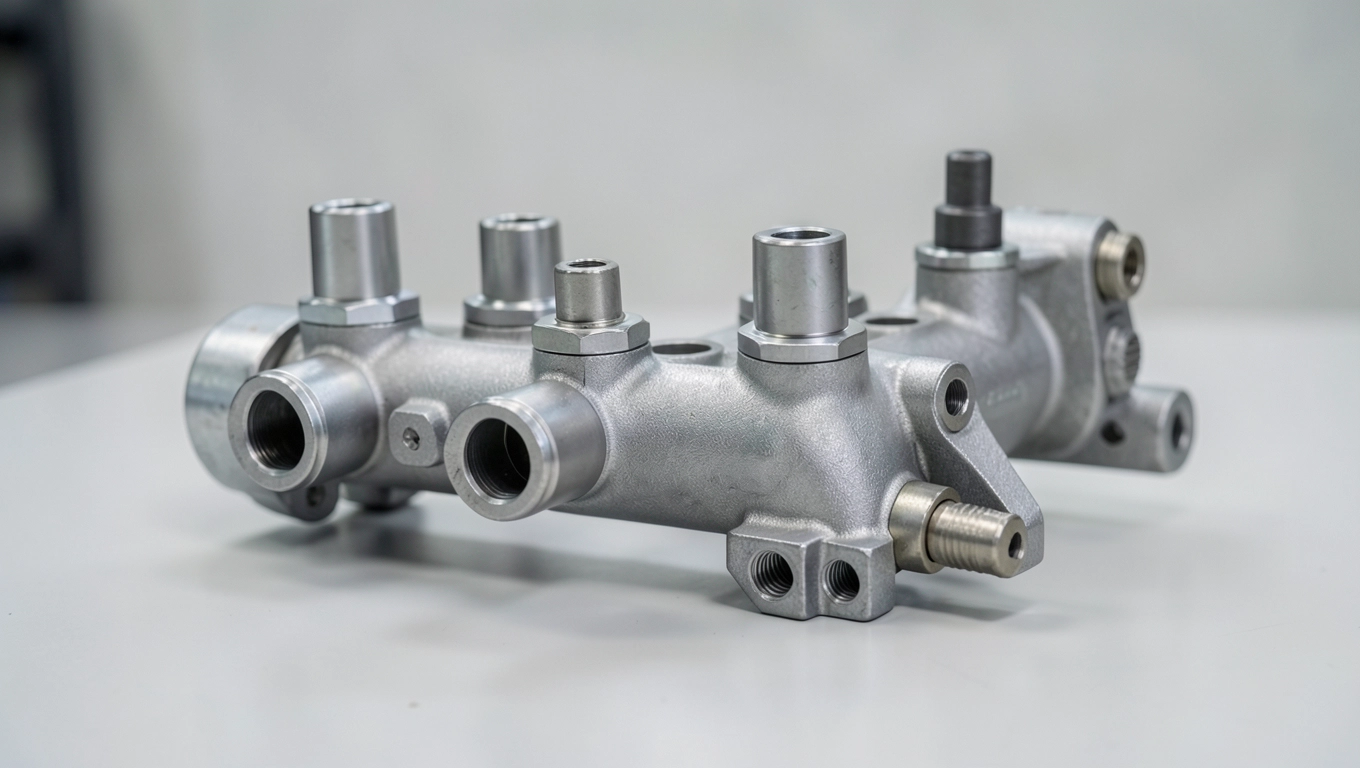

Listwa wtryskowa to metalowy przewód paliwowy o cylindrycznym, wydrążonym wnętrzu, który w klasycznym układzie MPI (Multi-Point Injection) łączy wyjście pompy z wtryskiwaczami poszczególnych cylindrów. Pełni jednocześnie trzy role: dystrybuuje paliwo pod stałym ciśnieniem, tłumi jego pulsacje i zapewnia równomierny dostęp każdego wtryskiwacza do tej samej porcji paliwa. Bez niej układ byłby narażony na nierównomierne dawkowanie, trudne do skorygowania nawet przez najnowocześniejszą mapę wtrysku zapisaną w sterowniku.

Konstrukcja listwy różni się w zależności od generacji silnika, ale w każdym przypadku spotykamy kilka stałych elementów:

• kanał wewnętrzny o średnicy około 8-10 mm, wykonany najczęściej ze stali lub mosiądzu,
• złączka zasilająca z boku lub od spodu listwy, przez którą wpada paliwo z pompy,
• końcówki montażowe dopasowane do konkretnego typu wtryskiwacza,
• uszczelki o-ring, chroniące przed mikrowyciekami już przy ciśnieniu 3-4 bar w starszych systemach,
• zawór zwrotny, zapobiegający cofaniu się paliwa po wyłączeniu zapłonu,
• zaworek odpowietrzający, ułatwiający usunięcie pęcherzyków powietrza po rozpięciu układu.

Zasadę działania najłatwiej opisać krok po kroku. Pompa paliwowa zasysa benzynę ze zbiornika i tłoczy ją przez filtr, który zatrzymuje cząsteczki większe niż 8-10 µm. Oczyszczone paliwo trafia do złączki zasilającej, a stamtąd wypełnia całą objętość kanału listwy. W tym momencie kluczowy jest regulator ciśnienia w starszych konstrukcjach zamontowany na końcu listwy, w nowszych przeniesiony do modułu pompy. Gdy ciśnienie przekroczy wartość zadaną (np. 3,8 bar w silnikach rodziny EA111), nadmiar paliwa zostaje zawrócony do zbiornika przez przewód powrotny.

Gdy sterownik silnika (ECU) wysyła sygnał do konkretnego wtryskiwacza, otwiera się zawór elektromagnetyczny lub piezoelektryczny i odmierzona dawka paliwa trafia do kolektora ssącego. Listwa w tym procesie zachowuje się jak stabilizator ciśnienia jej pojemność i sztywność sprawiają, że otwarcie jednego wtryskiwacza nie powoduje chwilowego spadku ciśnienia przy następnym, dzięki czemu dawki są powtarzalne z dokładnością do ułamka miligrama. Gdyby zamiast listwy zastosować pojedyncze przewody do każdego cylindra, każdy wtrysk musiałby być indywidualnie kalibrowany pod kątem oporów przepływu, co znacząco podniosłoby koszty produkcji.

Nowoczesne silniki bezpośredniego wtrysku (GDI) działają na zupełnie innej zasadzie w nich listwa wtryskowa pełni często jedynie funkcję rozprowadzającą, a wysokie ciśnienie (od 100 do 350 bar) generuje pompa wysokiego ciśnienia umieszczona między listwą a wtryskiwaczami. To zmienia zarówno wymagania materiałowe, jak i procedury serwisowe, dlatego każda usterka w takim układzie wymaga już wizyty w warsztacie wyposażonym w profesjonalny tester ciśnienia i dostęp do danych producenta.

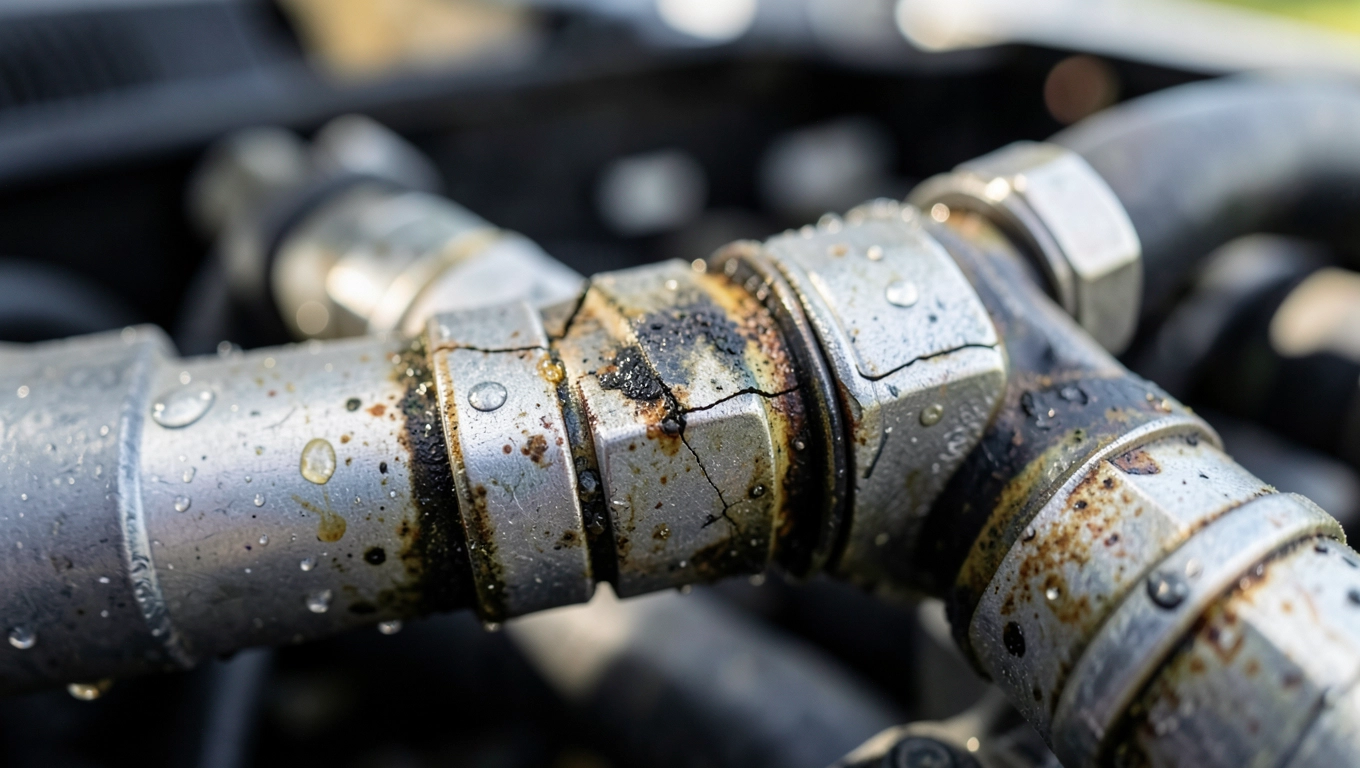

Objawy uszkodzonej listwy wtryskowej, których nie warto ignorować

Uszkodzona listwa wtryskowa rzadko powoduje jedną, łatwą do zlokalizowania usterkę najczęściej daje o sobie znać serią objawów, które kierowca początkowo zrzuca na złą jakość paliwa lub pogodę. Pierwszym sygnałem bywa nierówna praca silnika na biegu jałowym. Obrotomierz faluje w zakresie ±50 obr./min, czasem silnik wręcz „prycha", a gdy odkręcimy korek wlewu, czuć wyraźny podmuch powietrza to oznaka, że układ zasysa powietrze przez nieszczelną złączkę.

Kolejnym objawem jest szarpanie przy przyspieszaniu, szczególnie odczuwalne między 1500 a 2500 obr./min. Nagłe dodanie gazu powoduje chwilowy spadek ciśnienia, który uszkodzona listwa nie jest w stanie wyrównać ECU chwilowo odcina wtrysk, a potem nadrabia dawkę, co kierowca odczuwa właśnie jako szarpnięcie. W praktyce oznacza to, że nawet sprawny wtryskiwacz nie dostarcza odpowiedniej porcji paliwa, bo jego źródło listwa nie zapewnia stabilnych warunków pracy.

Falowanie obrotów pod obciążeniem towarzyszy często zapaleniu się kontrolki Check Engine. W tym momencie warto podłączyć diagnoskop i odczytać kody usterek najczęściej pojawiają się:

Najpoważniejszym objawem jest wyczuwalny zapach benzyny, szczególnie po dłuższym postoju lub przy gorącym silniku. To sygnał, że doszło do mikropęknięcia w listwie albo utraty szczelności na połączeniu z wtryskiwaczem. W takiej sytuacji nie warto odkładać naprawy na weekend kropla benzyny na rozgrzanym kolektorze ssącym to scenariusz, którego zakończenia nie trzeba opisywać. Ostrożność nakazuje zatrzymać samochód, sprawdzić widoczne połączenia i odholować auto do warsztatu, zanim dojdzie do zapłonu.

• nierówna praca na biegu jałowym,
• szarpanie podczas przyspieszania w zakresie średnich obrotów,
• spadek mocy i falowanie obrotów pod obciążeniem,
• zapach benzyny przy otwartym korku wlewu lub wokół komory silnika,
• zapalenie kontrolki Check Engine z kodami P0171, P0174,
• widoczne krople paliwa na listwie lub na wtryskiwaczach.

Warto pamiętać, że wiele z tych objawów może mieć identyczne źródło w uszkodzonych wtryskiwaczach, zużytym filtrze lub słabej pompie paliwa. Zanim podejmiemy decyzję o regeneracji listwy, konieczny jest test ciśnienia tani manometr wpięty w obwód pokaże, czy ciśnienie spada poniżej normy producenta, co jednoznacznie wskaże nieszczelność.

Najczęstsze pytania kierowców

Czy listwa wtryskowa występuje w każdym silniku benzynowym? Nie w autach z klasycznym gaźnikiem jej rolę pełnią przewody paliwowe, a w niektórych nowoczesnych konstrukcjach GDI z indywidualnymi pompami w cylindrze listwa jest zbędna. Spotykamy ją głównie w silnikach z wielopunktowym wtryskiem pośrednim, produkowanych masowo od lat 80.

Czy można jeździć z uszkodzoną listwą? Krótkoterminowo tak, jeśli jedynym objawem jest falowanie obrotów. Gdy pojawia się zapach paliwa, każde kolejne uruchomienie silnika niesie ryzyko pożaru i poważniejszego uszkodzenia w takiej sytuacji lepiej odstawić auto.

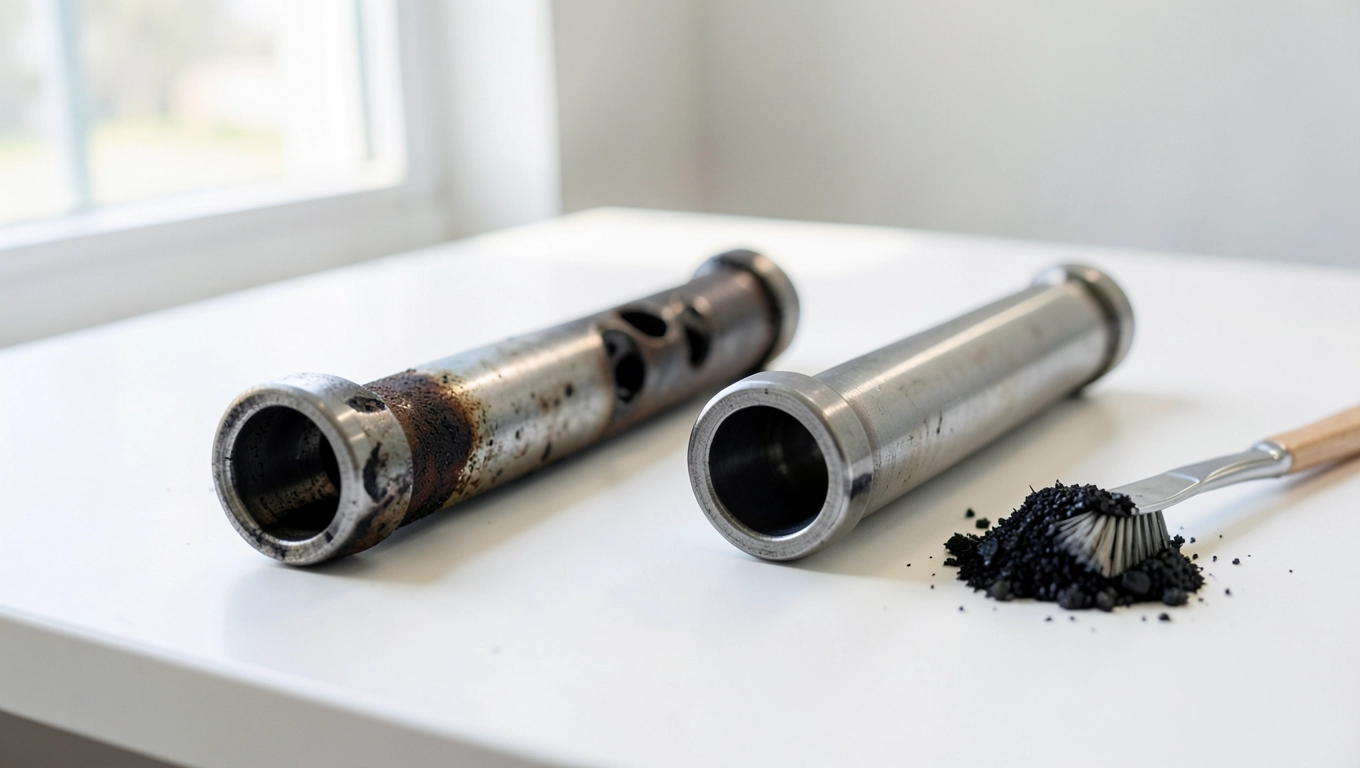

Regeneracja czy wymiana listwy wtryskowej? Porównanie kosztów i skuteczności

Decyzja między regeneracją a wymianą zależy od stanu technicznego listwy i od tego, jak bardzo zanieczyszczone paliwo zdążyło ją uszkodzić. Regeneracja sprawdza się w przypadkach, gdy listwa jest zapchana osadem z paliwa, utleniona lub lekko skorodowana, ale jej materiał nie nosi śladów pęknięć czy odkształceń. W pracowni specjalista najpierw wykonuje myjkę ultradźwiękową, która usuwa zanieczyszczenia z kanału wewnętrznego, a następnie kontroluje szczelność na stanowisku próżniowym. Test polega na wytworzeniu podciśnienia -0,8 bar i obserwacji, czy w ciągu 30 sekund wskazanie manometru się nie zmieni nawet minimalny spadek oznacza konieczność wymiany.

Kiedy wymiana jest jedynym rozsądnym rozwiązaniem?

Warto przed oddaniem listwy do regeneracji samodzielnie wykonać trzy proste kontrole. Po pierwsze, sprawdźmy wizualnie powierzchnię w poszukiwaniu mokrych śladów nawet po kilku godzinach od pracy silnika resztki paliwa powinny odparować. Po drugie, zmierzmy opór cewki wtryskiwaczy i porównajmy z danymi producenta różnice powyżej 10% mogą oznaczać uszkodzenie samego wtryskiwacza, a nie listwy. Po trzecie, oceńmy stan filtra paliwa wymieniony regularnie filtr to najlepsza gwarancja, że nawet po regeneracji listwa posłuży tyle, ile oryginał.

Różnica w cenie potrafi zaskakiwać: nowa listwa oryginalnego producenta dla popularnego silnika 1.6 MPI kosztuje zwykle od 600 do 1200 zł, podczas gdy regeneracja zamyka się w kwocie 150-400 zł. Przy założeniu, że regeneracja przywróci pełną sprawność i zostanie wykonana przez doświadczoną pracownię dysponującą właściwym oprzyrządowaniem, jej efektywność ekonomiczna bywa trzykrotnie wyższa niż w przypadku zakupu nowej części. Nie dotyczy to sytuacji, gdy listwa nosi ślady mechanicznego uszkodzenia albo gdy jej produkcja została zakończona i trudno o nowy egzemplarz w takich przypadkach pozostaje szukanie zamienników albo autoryzowanych punktów zajmujących się pozyskiwaniem używanych części z gwarancją.

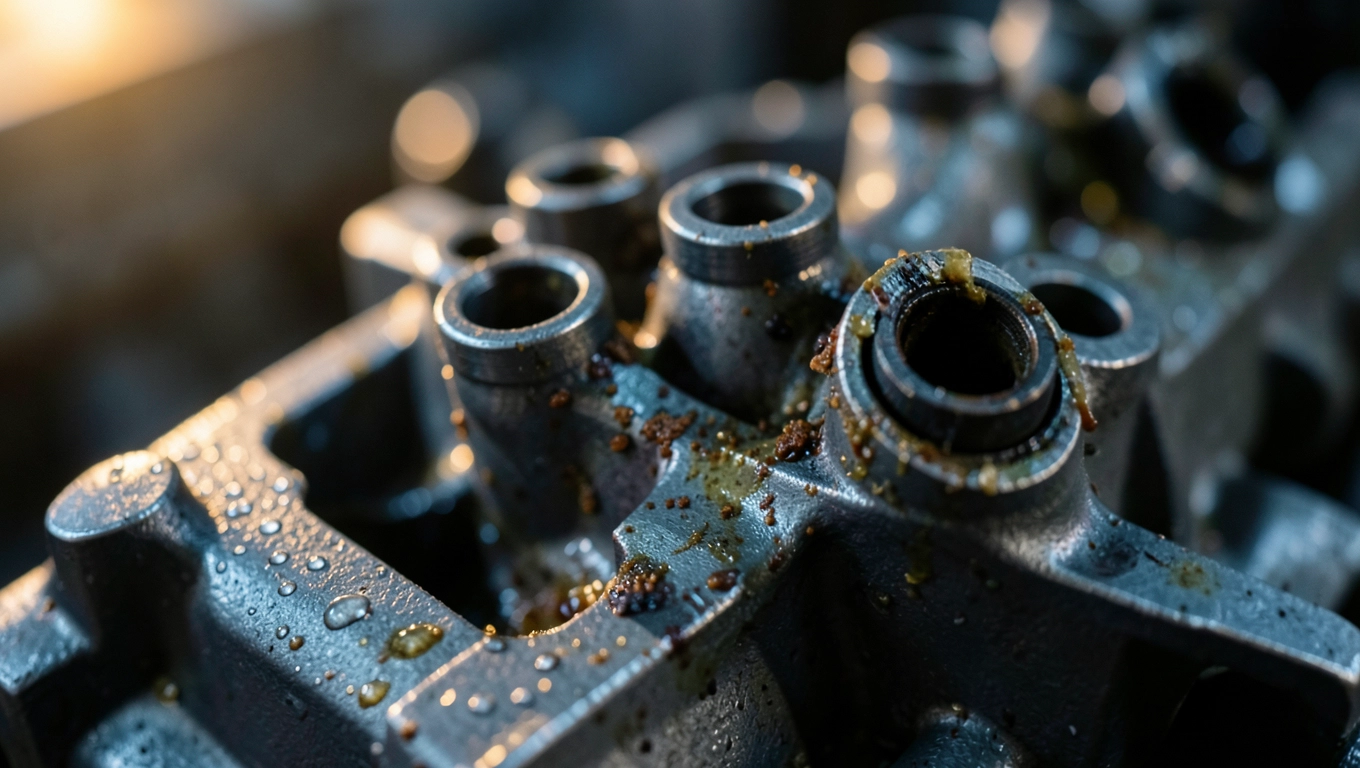

Jakość paliwa a żywotność listwy wtryskowej co robić, by służyła latami

Listwa wtryskowa narażona jest na wszystko, co płynie wraz z paliwem ze zbiornika: wodę kondensacyjną, drobiny rdzy, fragmenty uszczelek, resztki osadu z długotrwałego przechowywania. Woda w paliwie to jeden z najczęstszych wrogów nawet 0,5% wody w benzynie potrafi w ciągu kilku tygodni zapoczątkować korozję elektrochemiczną we wnętrzu listwy. Dlatego ważne, by zbiornik był pełny przynajmniej do połowy im mniejsza objętość powietrza nad paliwem, tym mniejsze ryzyko kondensacji.

Producenci benzyn dodają dziś biokomponenty (etanol do 10%), które z jednej strony obniżają emisję CO2, z drugiej chętniej wiążą wodę i przyspieszają procesy starzeniowe. Po 30 dniach przechowywania benzyna zaczyna tracić właściwości utlenia się, tworzy żywice, które osadzają się na ściankach kanału i dyszach wtryskiwaczy. Po 3 miesiącach jej jakość spada poniżej dopuszczalnych norm, nawet jeśli wizualnie nie różni się od świeżej. Jeśli samochód stoi nieużywany przez zimę, warto przed sezonem wymienić paliwo, zanim ruszy się silnikiem.

Częstotliwość wymiany filtra paliwa to kolejna sprawa, którą kierowcy często pomijają w harmonogramie obsługi. Większość producentów zaleca wymianę co 60 000-90 000 km, ale w warunkach polskich, gdzie jakość paliwa bywa nieprzewidywalna, warto skrócić ten interwał do 40 000-50 000 km. Filtr o niskim przepływie zmusza pompę do pracy na wyższych obrotach, a to skutkuje niestabilnym ciśnieniem w listwie pompa „ładuje" i „opada", a listwa nie nadąża wyrównywać pulsacji.

Kierowcy jeżdżący na instalacji LPG lub CNG powinni szczególnie uważać. Układ zasilania gazem powoduje, że listwa benzynowa przez większość czasu nie pracuje paliwo w jej wnętrzu stoi, a wraz z nim osad i woda. Przed dłuższym postojem zaleca się przejście na benzynę i przepracowanie 15-20 minut w normalnych warunkach, by świeża benzyna przepłukała kanał. Bez tego po kilku tygodniach postoju można spodziewać się zapchania wtryskiwaczy i korozji listwy.

Wskazane jest też tankowanie na sprawdzonych stacjach i unikanie „bazarowych" dostawców paliwa. Różnica cenowa między najtańszą a średnią ceną rynkową wynosi zwykle kilka-kilkanaście groszy na litrze oszczędność przy tankowaniu pełnego baku to kilka złotych, podczas gdy naprawa listwy to wydatek rzędu kilkuset. Korelacja jest przy tym prosta: im niższa cena paliwa na stacji, tym wyższe ryzyko zanieczyszczeń. Każda, nawet najmniejsza frakcja wody lub osadu, prędzej czy później trafia do listwy wtryskowej.

Profilaktyka w pigułce

• Wymieniaj filtr paliwa co 40 000-50 000 km, nie rzadziej.
• Dbaj, by zbiornik nie był pusty dłużej niż dwa tygodnie.
• Przed sezonem po dłuższym postoju „przepłucz" układ 15 minutami pracy na benzynie.
• Nie ignoruj zapachu benzyny każda godzina zwłoki kosztuje więcej niż diagnoza.
• Tankuj paliwo stabilnych dostawców, unikaj długotrwałego przechowywania (max 3 miesiące).

Zrozumienie, jak działa listwa wtryskowa, pozwala uniknąć kosztownych awarii i świadomie podejmować decyzje serwisowe. W praktyce oznacza to: regularna wymiana filtra, wybór pewnego paliwa i szybka reakcja na pierwsze objawy nierównej pracy silnika. W razie wątpliwości najskuteczniejszym pierwszym krokiem jest pomiar ciśnienia manometrem wynik poniżej normy producenta to niemal pewna diagnoza nieszczelności lub zużycia listwy, niezależnie od tego, czy zdecydujesz się na regenerację, czy wymianę.

Źródła i normy

Dane techniczne oparte są na materiałach serwisowych producentów układów paliwowych (Bosch, Continental, Delphi), normach emisji spalin Euro 6 oraz powszechnie dostępnych dokumentacjach serwisowych producentów pojazdów z rodzin EA111, EA888 oraz TU5JP4. Wykaz kodów OBD II zgodny z normą ISO 15031. Procedury testów ciśnienia i myjki ultradźwiękowej opisano zgodnie z wytycznymi pracowni regeneracji wtryskiwaczy (instrukcje stanowiskowe).
