Listwa startowa do styropianu 16 cm – jak ją dobrać i zamontować bez błędów

Listwa startowa do styropianu 16 cm to wąski profil aluminiowy lub z PVC, który wyznacza dolną krawędź warstwy ocieplenia i przejmuje na siebie obciążenie pierwszego rzędu płyt. Bez niej elewacja zaczyna się od poziomu gruntu, a woda deszczowa, śnieg i drobne gryzonie dostają się pod styropian, rozkładając go od wewnątrz. Dlatego montaż tego niewielkiego elementu przesądza o trwałości całego systemu ETICS błąd na tym etapie zemści się już po pierwszej zimie rysą na tynku, a po kilku sezonach odparzoną warstwą styropianu.

• Dobór listwy do grubości ocieplenia 16 cm
• Montaż listwy startowej krok po kroku
• Najczęstsze błędy przy mocowaniu listwy startowej
• Aluminiowa czy PCV którą listwę wybrać?

Dobór listwy do grubości ocieplenia 16 cm

Szerokość profilu musi odpowiadać grubości płyty to żelazna zasada, od której nie ma wyjątków. W przypadku styropianu grafitowego o λ = 0,031 W/(m·K) warstwa 16 cm daje opór cieplny R = 5,16 m²·K/W, co spełnia wymagania WT 2021 dla ścian zewnętrznych budynków mieszkalnych. Każda listwa ma więc ściśle znormalizowaną szerokość: 15 cm, 16 cm, 18 cm, 20 cm, a nawet 25 cm, dobierana do konkretnego projektu termomodernizacji.

Przy wyborze zwróć uwagę na grubość blachy w profilu aluminiowym minimum 0,8 mm. Mniejsza grubość ugina się pod ciężarem grafitowego styropianu, który waży od 15 do 20 kg/m², czyli dwukrotnie więcej niż biały EPS. Tani profil 0,5 mm na pierwszym odcinku wygląda prosto, lecz po dwóch tygodniach od klejenia zaczyna się „garbić” przy łączeniach, a tynk cienkowarstwowy pęka właśnie tam.

Tabela dopasowania szerokości listwy do grubości ocieplenia

Grafitowy styropian o grubości 16 cm potrzebuje solidniejszej listwy niż biały EPS tej samej grubości. Powód jest czysto fizyczny: drobiny grafitu pochłaniają promieniowanie podczerwone, a zarazem zwiększają gęstość materiału. Profile z PVC o małej sztywności nie utrzymują ciężaru płyty na długich odcinkach, dlatego dla grafitowego EPS stosuje się prawie wyłącznie aluminium z blachy 0,8-1,0 mm.

Drugi parametr, o którym rzadko się pisze, to długość odcinków. Standardowa listwa ma 2 lub 2,5 m. Dłuższe profile sztywnieją i trudniej je wypoziomować na nierównym podłożu, dlatego doświadczeni wykonawcy dzielą ścianę na sekcje po 8-10 m i zostawiają dylatację 2-3 mm między odcinkami. Brak tej szczeliny powoduje, że profile naciskają na siebie przy skurczu termicznym i tworzą widoczne garby na gotowej elewacji.

Montaż listwy startowej krok po kroku

Listwę montuje się na suche, nośne podłoże najwcześniej cztery tygodnie po zakończeniu prac mokrych w budynku. Jeśli ściana ma istniejący tynk cementowo-wapienny, wystarczy opukać go młotkiem i odrzucić odspojone fragmenty; przy tynku wapiennym kruszącym się w palcach lepiej go skuć niż próbować mocować do niego kołki. Podłoże musi wytrzymać obciążenie ścinające co najmniej 0,25 kN na punkt mocowania taką wartość podaje instrukcja ITB dla łączników systemów ociepleń.

Pierwszym krokiem jest wytyczenie poziomu, nigdy bezpośrednio na gruncie. Minimalna wysokość listwy to 30-40 cm nad przylegającym terenem, czyli w strefie zachlapania. Jeśli cokół budynku obniża się lub ściana sąsiaduje z chodnikiem, dolne 30-50 cm elewacji ociepla się XPS-em polistyrenem ekstrudowanym o zamkniętej strukturze komórek, który nie nasiąka wodą nawet przy długotrwałym kontakcie z gruntem.

Poziom wyznacza się laserem obrotowym albo klasycznym wężem wodnym. Szczególną uwagę zwracaj na narożniki tam linia poziomu musi być zbieżna, bo każde przesunięcie o 5 mm na 10 m daje widoczne schodki na gotowej elewacji. Trasę oznacza się sznurkiem murarskim naciągniętym między kołkami prowadzącymi.

Kolejność prac na ścianie

• Nawiercenie otworów co 30-50 cm wiertłem SDS o średnicy 6 lub 8 mm.
• Osadzenie kołków rozporowych z wkrętem ocynkowanym lub ze stali nierdzewnej.
• Mocowanie listwy z zachowaniem dylatacji 2-3 mm między odcinkami.
• Połączenie sąsiednich listew specjalnymi klipsami montażowymi, nie „na zakładkę”.
• Wykończenie narożników cięcie pod 45° lub gotowe narożniki systemowe.

Łączniki listew to drobny, a zarazem kluczowy element. Zapobiegają przesuwaniu się profili względem siebie pod wpływem wiatru i termicznych ruchów styropianu. Bez nich już po pierwszym sezonie grzewczym na elewacji pojawi się rysa dokładnie w miejscu styku dwóch odcinków wzdłuż całej długości budynku.

Narożniki wymagają osobnej logistyki. Najszybsze rozwiązanie to gotowe narożniki z PVC lub aluminium, wsuwane na krawędź każdego odcinka. Metoda tradycyjna polega na cięciu profili pod kątem 45° i łączeniu ich na styk. Pierwsza opcja eliminuje ryzyko błędu cięcia, druga daje lepszy efekt wizualny na elewacji z cienkim tynkiem mozaikowym, bo nie widać żadnych zaślepek.

Najczęstsze błędy przy mocowaniu listwy startowej

Mocowanie wyłącznie na klej to grzech główny wykonawców, którzy próbują zaoszczędzić pół dnia pracy. Klej poliuretanowy do styropianu wytrzymuje obciążenie ścinające rzędu 0,1-0,15 kN na punkt przy grafitowym EPS o masie 18 kg/m² i długości ściany 12 m sumaryczny ciężar pierwszego rzędu płyt wynosi ponad 100 kg. Żaden klej tego nie utrzyma dłużej niż kilka tygodni.

Drugi błąd to brak dylatacji między odcinkami listwy. Aluminium rozszerza się pod wpływem temperatury o 0,024 mm na każdy metr i każdy stopień Celsjusza. Na ścianie 10 m różnica temperatur latem i zimą sięga 60 K, co daje 14 mm swobodnej ekspansji. Bez 2-3 mm szczeliny profile zaczynają na siebie napierać, a naprężenie przenosi się na tynk w efekcie powstają rysy dokładnie nad każdą szczeliną między profilami.

Ustawienie listwy zbyt nisko poniżej 30 cm nad gruntem oznacza stały kontakt dolnej krawędzi ocieplenia z wodą deszczową odbijającą się od chodnika, śniegiem i błotem pośniegowym. Po kilku latach takiej ekspozycji styropian nasiąka wilgocią, traci właściwości termoizolacyjne, a tynk odspaja się płatami.

Mocowanie bez poziomicy to błąd widoczny natychmiast po przyklejeniu pierwszej płyty. Jeśli listwa opada o 3 mm na metr, pierwsza warstwa styropianu „zjeżdża” w dół, a przy klejeniu następnych rzędów powstaje klinowata szczelina między płytami. Tynk cienkowarstwowy nie zamaskuje tego defektu, więc elewacja wygląda jak falujące morze już z odległości 20 m.

Ostatni błąd to brak łączników między odcinkami listew. Profile pracują pod wiatrem, pod ciężarem własnym i pod naporem mokrego styropianu. Bez klipsów montażowych sąsiednie odcinki „odskakują” od siebie, tworząc szczeliny 1-2 mm, w które wchodzi woda. Po kilku cyklach zamrażania i rozmrażania widoczny staje się rząd rys na elewacji, a pod nimi mokre, sczerniałe płyty.

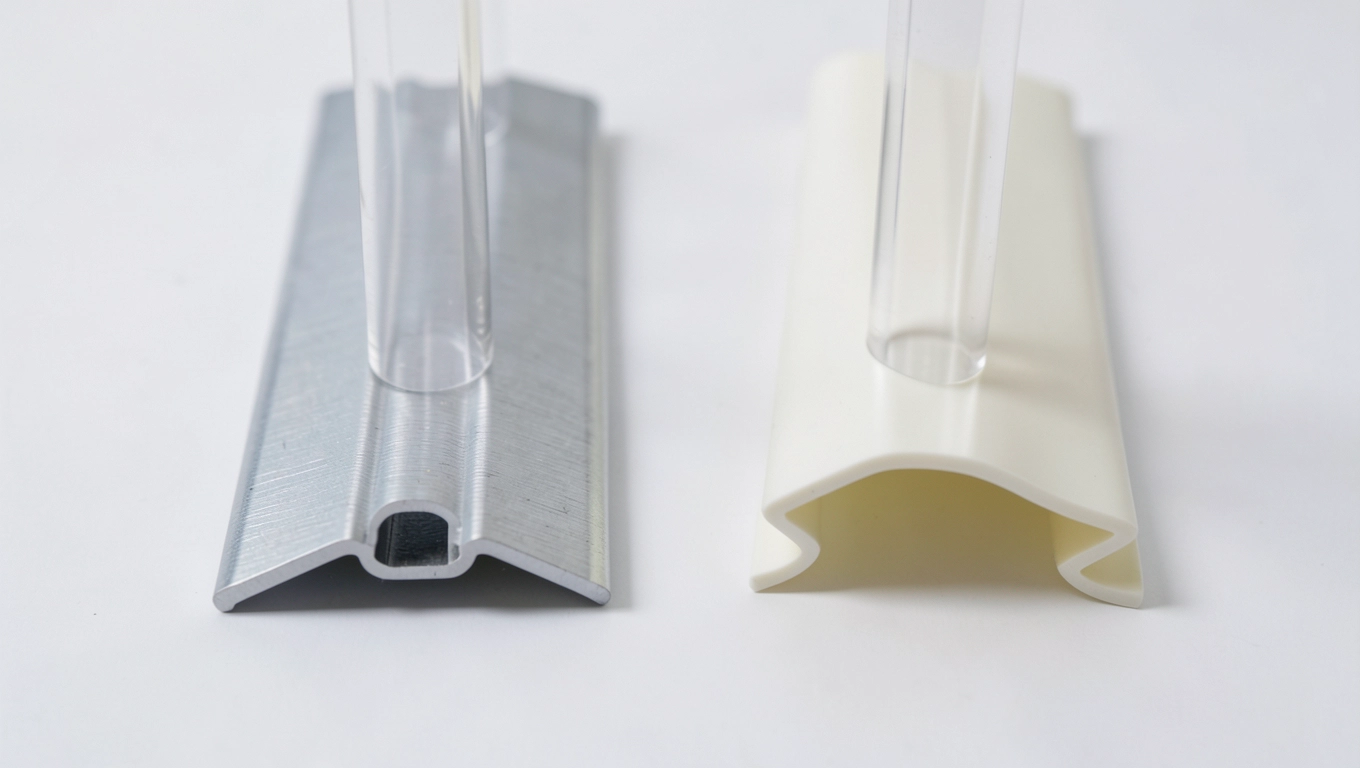

Aluminiowa czy PCV którą listwę wybrać?

Profile aluminiowe i z PVC pełnią tę samą funkcję, ale różnią się zasadniczo właściwościami mechanicznymi i trwałością. Aluminium ma moduł Younga E = 70 GPa, PVC zaledwie 3 GPa przy tej samej grubości profilu aluminiowy jest ponad dwudziestokrotnie sztywniejszy. Dla ściany o długości 12 m i grafitowym styropianie 16 cm oznacza to praktyczną pewność, że listwa aluminiowa nie ugnie się pod ciężarem płyt, natomiast PVC wymaga dodatkowego podparcia co 30-40 cm.

Porównanie listew aluminiowych i PCV

Listwa aluminiowa 0,8 mm kosztuje orientacyjnie od 9 do 15 zł za metr bieżący, w zależności od producenta i szerokości. Listwa PCV tej samej szerokości to wydatek 5-9 zł/mb. Różnica na ścianie 10 m wynosi więc 40-60 zł kwota symboliczna w budżecie termomodernizacji, ale zauważalna w portfelu majsterkowicza robiącego wszystko samodzielnie.

Kiedy wybrać PVC, a kiedy aluminium? PVC sprawdza się na ścianach z białym EPS-em do 12 cm grubości, na krótkich odcinkach do 6 m oraz na elewacjach, gdzie listwa zostanie zakryta cokołem z płytek klinkierowych. Aluminium wybierz wszędzie tam, gdzie ocieplasz dom styropianem grafitowym 15 cm lub 16 cm, gdzie ściana ma ponad 10 m długości albo gdzie elewacja pozostanie widoczna przez dekady.

Profile aluminiowe lepiej znoszą też uszkodzenia mechaniczne uderzenie taczki, drabiny czy piłki nożnej dziecka sąsiada. PVC w takich sytuacjach pęka lub odkształca się trwale, a naprawa polega na wymianie całego odcinka. W aluminium wystarczy wyprostowanie profilu kombinerkami i nałożenie zaprawy.

Strefa cokołowa kiedy XPS zamiast styropianu

Jeśli ściana sąsiaduje z gruntem lub chodnikiem, dolne 30-50 cm elewacji warto ocieplić XPS-em (polistyrenem ekstrudowanym) o λ = 0,032-0,036 W/(m·K) i nasiąkliwości poniżej 0,5%. W tej strefie styropian ekspandowany (EPS) nasiąka wodą kapilarnie, co po kilku latach obniża jego opór cieplny o 30-50%. XPS ma strukturę zamkniętych komórek, więc wilgoć nie wnika do wnętrza materiału.

Do połączenia warstwy XPS ze styropianem stosuje się listwę startową o szerokości odpowiadającej grubości XPS-u, najczęściej 5-8 cm. Powyżej montuje się kolejną listwę dopasowaną do grubości styropianu w tym przypadku 16 cm. Takie rozwiązanie daje ciągłość ocieplenia bez mostków termicznych w najbardziej narażonej na wilgoć części budynku.

Checklist przed klejeniem styropianu

• Poziom wytyczony laserem lub wężem wodnym, oznaczony sznurkiem.
• Wysokość listwy minimum 30-40 cm nad gruntem.
• Kołki rozporowe co 30-50 cm, wkręcone na pełną głębokość.
• Dylatacje 2-3 mm między odcinkami listew.
• Łączniki listew (klipsy) na każdym styku profili.
• Narożniki przycięte pod 45° lub z gotowych profili systemowych.
• Okapnik skierowany na zewnątrz budynku, nie pod tynk.
• Sprawdzony brak odchyłek pionowych na długości ściany.

Cena listwy startowej 16 cm z aluminium 0,8 mm oscyluje między 11 a 15 zł/mb, z PVC między 6 a 9 zł/mb. Przy ścianie 10 m daje to koszt 110-150 zł (aluminium) lub 60-90 zł (PVC). Kwota niewielka w porównaniu z ceną styropianu grafitowego (40-60 zł/m²) i robocizny (80-120 zł/m²), a decyduje o tym, czy elewacja przetrwa jedną dekadę czy pięć.

Wytyczne ITB (Instrukcja 447/2009) oraz normy PN-EN 13499 i PN-EN 13500 określają wymagania dla systemów ociepleń metodą lekką mokrą, w tym dla profili startowych. Zgodnie z nimi każda listwa musi być mocowana mechanicznie kołkami lub wkrętami niezależnie od tego, czy jest dodatkowo przyklejona. Dane techniczne EPS i XPS podaje norma PN-EN 13163, a opór cieplny ścian rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity: Dz.U. 2022 poz. 1225).
