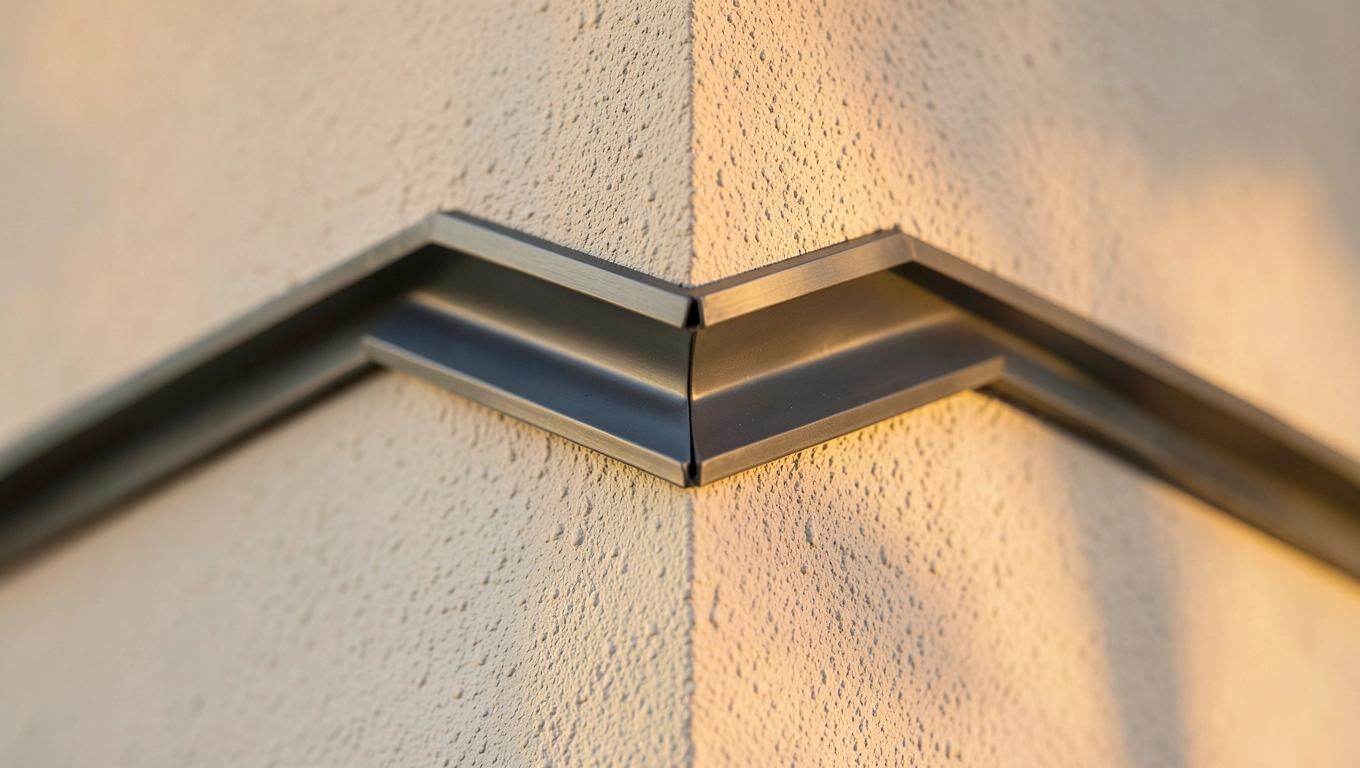

Listwa dylatacyjna elewacyjna narożna z siatką 2 mb bez rys na narożnikach

Rysa biegnąca po świeżo otynkowanym narożniku budynku potrafi zepsuć humor każdemu wykonawcy. Pojawia się zwykle po pierwszym sezonie grzewczym, czasem wcześniej, i kosztuje powtórny remont elewacji. Listwa dylatacyjna elewacyjna narożna to niedrogi profil, który w mądry sposób rozkłada naprężenia powstające na styku dwóch ścian i przenosi je na miękki pas tkaniny, a twarde PCV chroni sam wierzchołek narożnika przed uszkodzeniami mechanicznymi. Zrozumienie jej budowy, zasady działania i poprawnego montażu pozwala uniknąć reklamacji i cieszyć się gładką elewacją przez długie lata.

• Jak działa profil dylatacyjny narożny na elewacji
• Montaż listwy dylatacyjnej narożnej krok po kroku
• Listwa narożna, krawędziowa czy przyokienna którą wybrać
• Dobór, przechowywanie i najczęstsze błędy
• Normy i źródła

Jak działa profil dylatacyjny narożny na elewacji

Narożnik wypukły budynku to miejsce, w którym spotykają się dwa różne pola termiczne. Jedna ściana grzeje się od słońca, druga pozostaje w cieniu, a w nocy obie schładzają się w odmiennym tempie. Efekt? Każda z nich pracuje z inną amplitudą, a w warstwie zbrojącej systemu ETICS powstają siły ścinające, które próbują rozerwać tynk dokładnie wzdłuż krawędzi.

Profil narożny przejmuje tę energię. Dwa sztywne ramiona z PCV o grubości około 0,4 mm chronią sam wierzchołek, a elastyczny pas tkaniny pośrodku rozciąga się i kurczy, pochłaniając ruchy rzędu 2-5 mm. Warstwa kleju i siatka zbrojąca rozkładają te odkształcenia na większą powierzchnię, dzięki czemu tynk nie pęka w sposób skoncentrowany.

Siatka szklana o gramaturze 145-165 g/m², wtopiona po obu stronach profilu, scala listwę z resztą warstwy zbrojącej o identycznej gramaturze. To ważne z punktu widzenia normy PN-EN 13499, która opisuje kompozytowe systemy izolacji termicznej z zewnętrznym tynkiem. System ETICS traktowany jest tam jako jednorodna całość, więc każde lokalne osłabienie osłabia całość.

W praktyce najczęściej spotyka się profile o długości 2 metrów, co odpowiada typowemu rozstawowi słupków w ścianie szkieletowej lub wysokości kondygnacji w budynku murowanym. Dwumetrowy odcinek pozwala uniknąć łączenia w środku biegu narożnika, czyli tam, gdzie rysa byłaby niemal pewna.

Bez profilu wykonawca zostawia na narożniku jedynie podwójną warstwę siatki z zakładką 10 cm. Taki sposób bywa dopuszczalny w niskich budynkach o niewielkich ruchach termicznych, lecz przy elewacjach powyżej 8 metrów wysokości, na ścianach z bloczków silikatowych lub w strefach klimatycznych z dużymi amplitudami dobowymi, ryzyko pęknięcia rośnie kilkakrotnie.

Anatomia profilu narożnego

Konstrukcja wygląda prosto, lecz każdy element pełni odrębną funkcję. Ramiona z twardego PCV chronią narożnik przed obiciem mechanicznym, na przykład uderzeniem taczki lub drabiny, a jednocześnie tworzą idealnie prostą krawędź, którą trudno uzyskać ręcznie na mokrym kleju.

Środkowy pas z miękkiego PCV, wszyty między dwa arkusze siatki, to serce dylatacji. Jego zdolność do odkształceń sięga zwykle 2,5 mm w kierunku rozciągania i 1,5 mm w ściskaniu, co wystarcza dla typowych ruchów termicznych ściany dwuwarstwowej o grubości 24 cm.

Siatka z włókna szklanego po obu stronach to element integrujący profil z warstwą zbrojącą o grubości 3-5 mm. Gramatura 145 g/m² jest tu standardem, choć przy budynkach narażonych na silne wibracje, na przykład w pobliżu linii kolejowych, producenci zalecają wersje 165 g/m².

Kiedy profil narożny nie wystarczy

Na elewacjach o długości przekraczającej 24 metry narożnik to za mało. Beton, cegła klinkierowa i bloczki z betonu komórkowego mają współczynniki rozszerzalności od 8 do 12 × 10⁻⁶/K, więc przy różnicy temperatur 60°C metrowy odcinek pracuje o 0,5-0,7 mm. W dłuższych ścianach potrzebne są dodatkowe dylatacje liniowe z taśmą kompensacyjną.

Podobnie narożniki drzwi i okien wymagają osobnych profili przyokiennych z kapinosem, które odprowadzają wodę z dala od ościeżnicy. Łączenie obu funkcji w jednym profilu obniża estetykę i skraca żywotność całego rozwiązania.

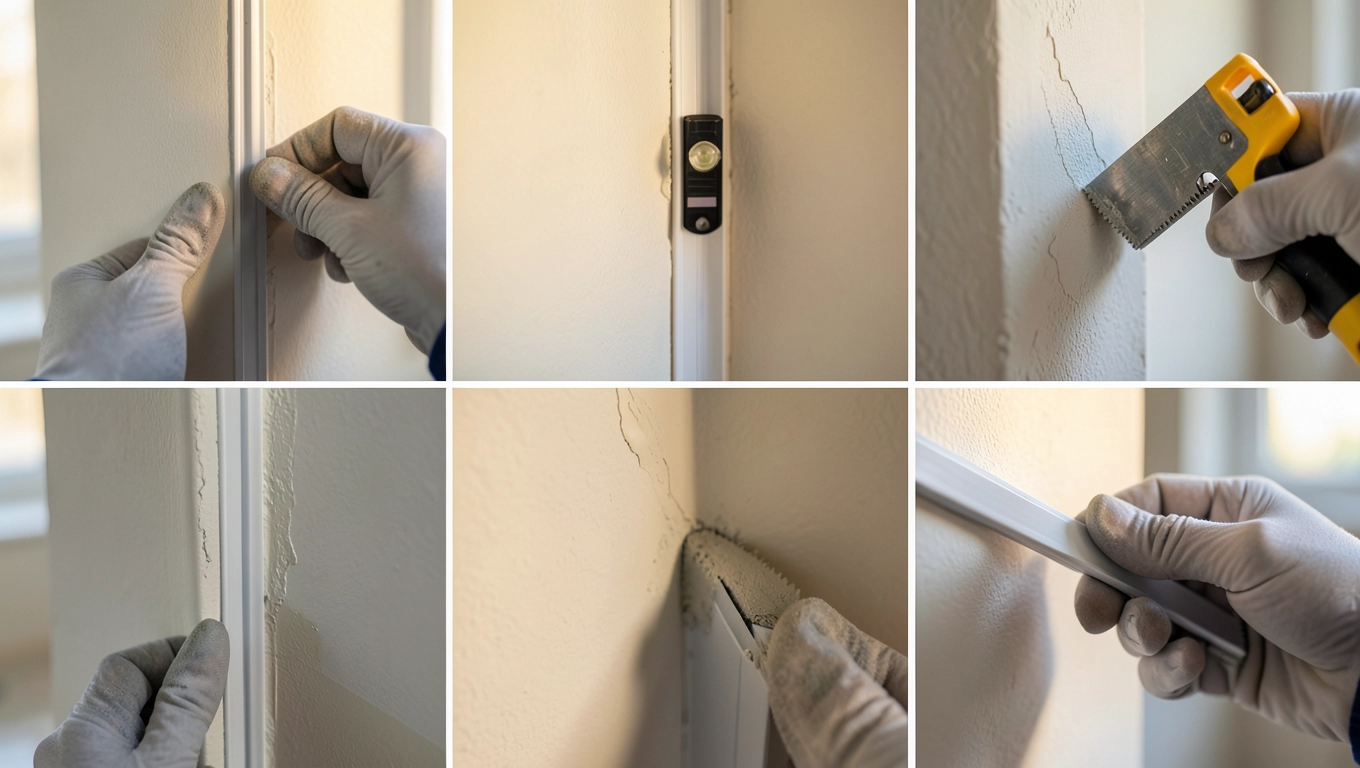

Montaż listwy dylatacyjnej narożnej krok po kroku

Poprawny montaż zajmuje około 15 minut na profil i wymaga pięciu rzeczy: noża, pacy zębatej 10 mm, pacy gładkiej, kleju systemowego oraz poziomicy. Każdy z siedmiu kroków buduje trwałość całego rozwiązania.

Krok 1: Kontrola podłoża. Warstwa styropianu lub wełny mineralnej musi być czysta, sucha i równa. Odchylenie od pionu większe niż 3 mm na 2 metrach wymaga szlifowania pacą gruboziarnistą, bo inaczej listwa powieli krzywiznę.

Krok 2: Cięcie profilu. Listwę przycina się nożem tapicerskim lub nożycami do blachy na 1-2 cm krócej niż wysokość narożnika. Luz u góry i dołu pozwala na swobodną pracę termiczną i jednocześnie ułatwia wyrównanie kleju.

Krok 3: Nałożenie kleju. Klej systemowy, najczęściej cementowy z domieszką żywicy, rozprowadza się pacą zębatą na szerokość 15 cm po obu stronach narożnika. Zużycie wynosi około 4,5 kg/m² dla warstwy o grubości 3 mm.

Krok 4: Wtopienie listwy. Profil wciska się w mokry klej i delikatnie dociska pacą gładką, by klej przeniknął przez siatkę. Kontrola pionu poziomicą co 60 cm eliminuje efekt fali na długich odcinkach.

Krok 5: Zaszpachlowanie ramion. Gdy klej zwiąże (zwykle po 24 godzinach), ramiona PCV pokrywa się cienką warstwą kleju i wygładza packą stalową. Warstwa nie może grubsza niż 1,5 mm, bo inaczej profil straci zdolność kompensacji ruchów.

Krok 6: Wtopienie siatki. Na mokrą warstwę kleju nakłada się pasy siatki zbrojącej o szerokości 20 cm z zakładką minimum 10 cm na sąsiednie pole. Zakładka powinna być rozmieszczona symetrycznie względem osi narożnika, by ruchy termiczne nie koncentrowały się po jednej stronie.

Krok 7: Tynkowanie. Po kolejnych 24 godzinach schnięcia można nakładać tynk. Minimalna grubość warstwy wykończeniowej to 1,5 mm dla tynków akrylowych i 2 mm dla mineralnych, zgodnie z wytycznymi ITB.

Checklista montażowa

• Podłoże czyste, suche, równe (odchylka poniżej 3 mm/mb)
• Klej systemowy zgodny z producentem styropianu
• Profil krótszy o 1-2 cm od wysokości narożnika
• Zakładki siatki minimum 10 cm po obu stronach
• Pion kontrolowany co 60 cm
• Schnięcie kleju minimum 24 godziny między krokami
• Tynk nakładany dopiero po pełnym związaniu warstwy zbrojącej, zwykle po 3 dniach

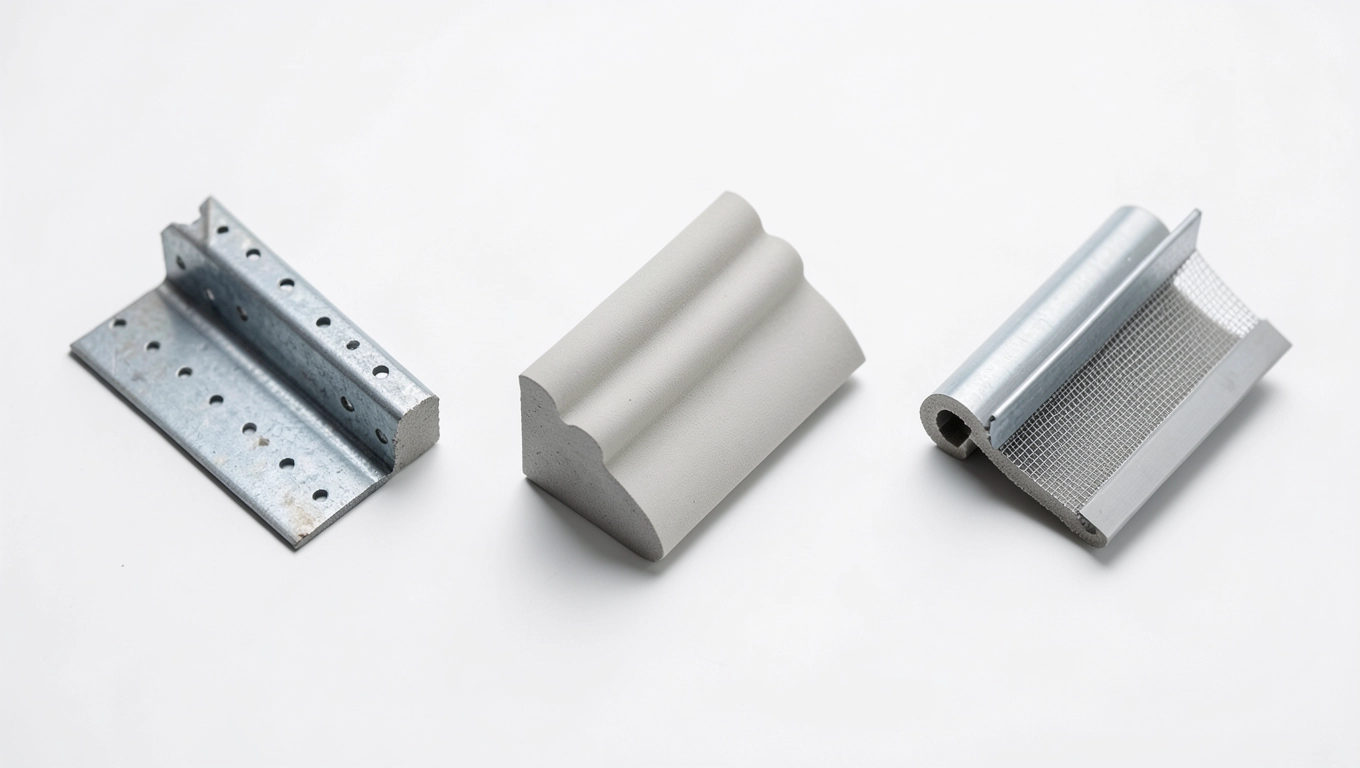

Listwa narożna, krawędziowa czy przyokienna którą wybrać

Pierwsze pytanie, które pada na budowie, brzmi: czy wystarczy jeden profil do wszystkiego. Odpowiedź brzmi: nie. Każdy z trzech typów rozwiązuje inny problem fizyczny, a ich ceny oraz zakres zastosowań znacząco się różnią.

Listwa narożna chroni wypukły wierzchołek ściany i kompensuje ruchy dwóch płaszczyzn. Listwa krawędziowa zamyka prostą krawędź, na przykład przy boniach lub cokole, i pełni funkcję czysto wykończeniową. Profil przyokienny ma kapinos i taśmę rozprężną, które kierują wodę z dala od ościeżnicy.

Ceny są zróżnicowane. Listwa dylatacyjna narożna z siatką o długości 2 mb kosztuje około 49,90 zł, czyli 24,95 zł/mb. Profil krawędziowy bez siatki, sam PCV, to wydatek rzędu 6-9 zł/mb. Profil przyokienny z kapinosem i taśmą rozprężną to koszt 14-22 zł/mb, zależnie od szerokości ramienia.

Kiedy unikać profilu narożnego

Narożniki wewnętrzne, czyli wklęsłe, wymagają innego podejścia. Siatka zbrojąca wpasowana z obu stron z zakładką 10 cm działa tam lepiej niż profil PCV, który mógłby punktowo koncentrować naprężenia. Stosowanie profilu narożnego w narożniku wklęsłym to częsty błąd wykonawczy, który prowadzi do odspajania się siatki od podłoża.

Podobnie w strefie cokołowej, poniżej 30 cm nad gruntem, profil narożny z PCV może ulec degradacji pod wpływem soli odladzających i wilgoci podciąganej kapilarnie. Tam lepiej sprawdza się profil krawędziowy z aluminium lub stali nierdzewnej.

Dobór, przechowywanie i najczęstsze błędy

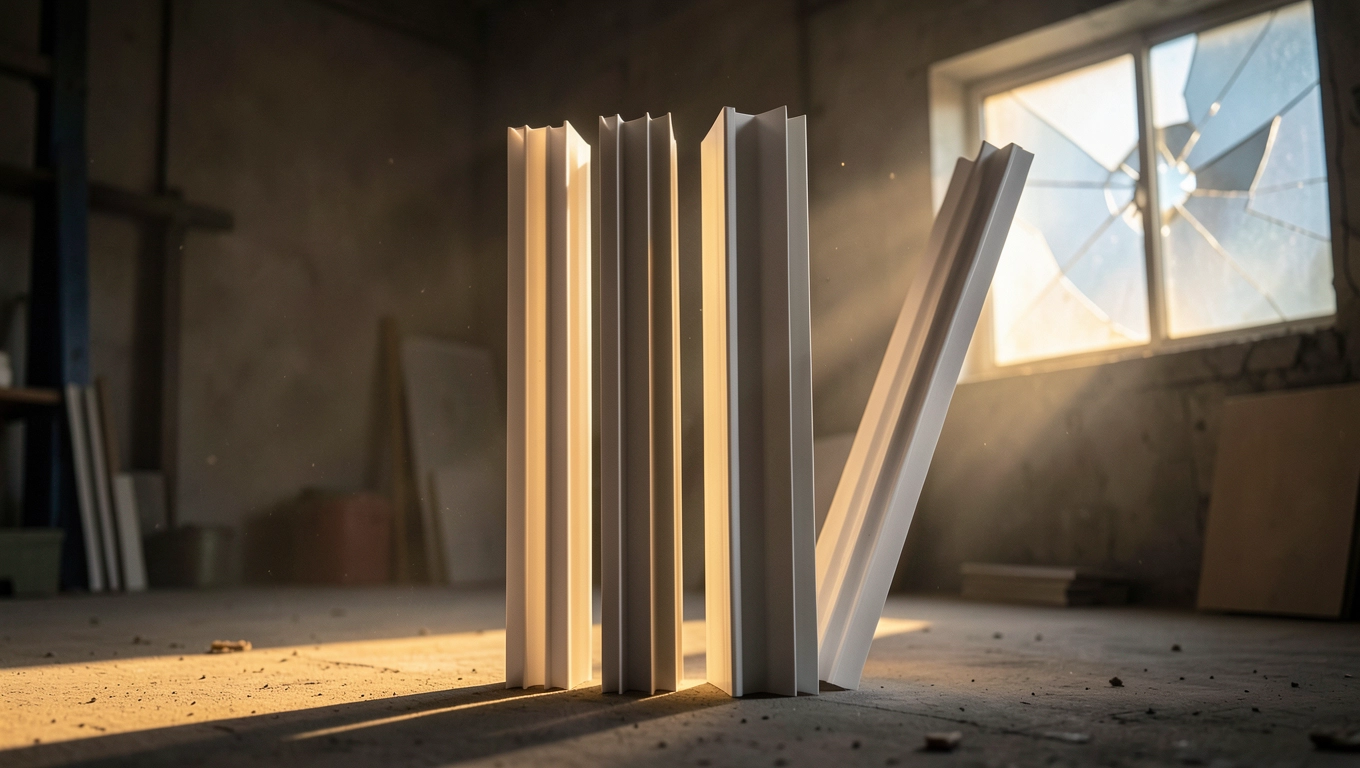

Profile z PCV najlepiej przechowywać w pozycji pionowej, w suchym pomieszczeniu, z dala od promieni UV. Składowane na słońcu przez kilka tygodni mogą się odkształcić w sposób trwały, a taki profil nie da się później poprawnie zamontować.

Transport w płasko ułożonych paczkach, w temperaturze poniżej 5°C, grozi mikropęknięciami w siatce szklanej. Profile powinny podróżować w kartonach producenta, które chronią je przed zgniataniem i nagłymi zmianami temperatury.

Błędy, które kosztują najwięcej

Łączenie profili na zakładkę zamiast na styk to plaga wielu budów. Dwa profile narożne zachodzące na siebie tworzą lokalne zgrubienie tynku, które potem wygląda jak guz. Prawidłowe łączenie to styk czołowy z 2-3 mm dylatacją, wypełniony później masą elastyczną.

Wtapianie profili w zbyt grubą warstwę kleju działa podobnie. Grubość kleju powyżej 5 mm wydłuża czas wiązania i powoduje skurcz, który odrywa siatkę od styropianu. W efekcie po roku na narożniku pojawia się siatka rys równoległych do krawędzi.

Stosowanie kleju gipsowego do zatapiania profilu z siatką to trzeci poważny błąd. Gips nie jest odporny na wilgoć, a w systemie ETICS wilgoć pojawia się zarówno od strony tynku, jak i od strony styropianu w pierwszych miesiącach eksploatacji.

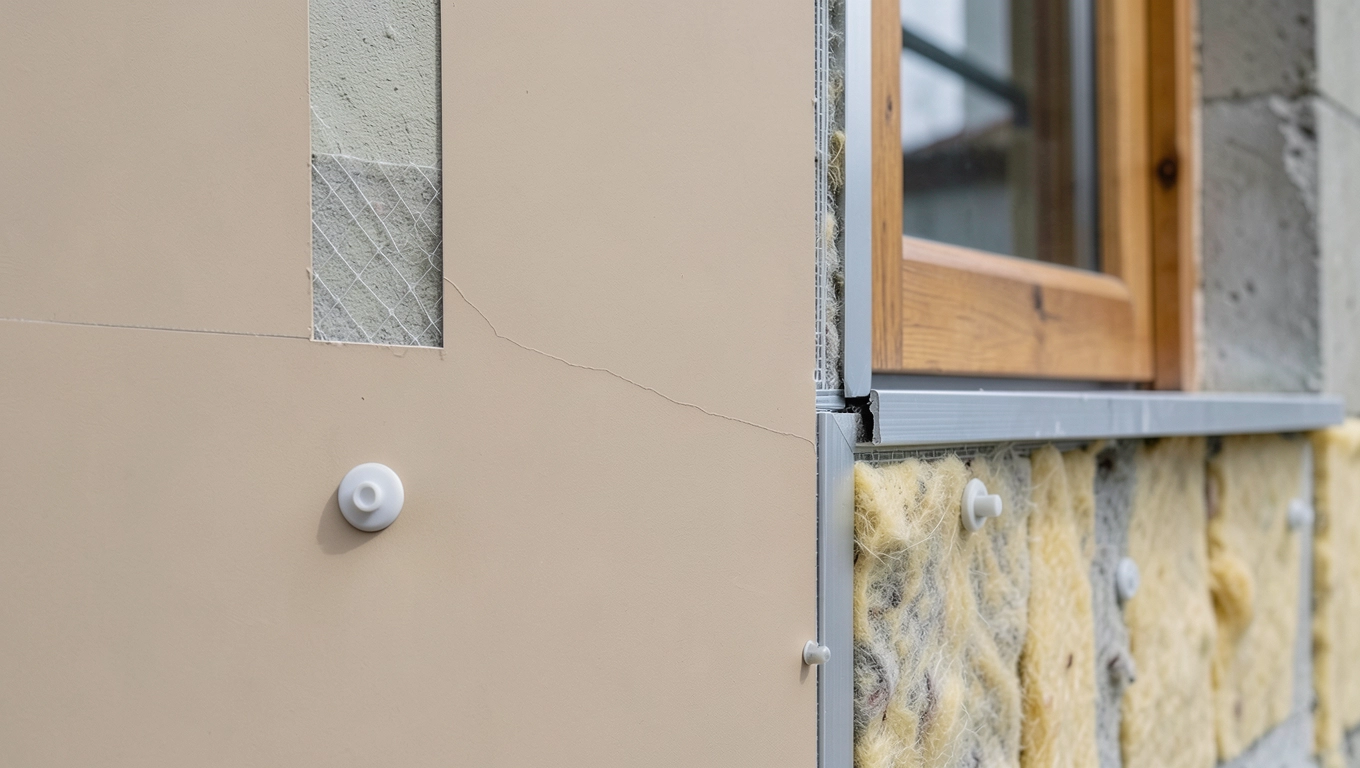

Normy i źródła

Systemy ociepleń elewacyjnych w Polsce reguluje przede wszystkim norma PN-EN 13499 dotycząca systemów ETICS z tworzyw sztucznych, oraz PN-EN 13500 dla systemów z wełną mineralną. Zasady projektowania dylatacji w warstwie zbrojącej opisuje Instrukcja ITB 447/2009, a wytyczne dotyczące profili zbrojących zawiera ETICS Technical Guide Europejskiej Organizacji Technicznej EOTA.

Rozszerzalność termiczna typowych materiałów ściennych, kluczowa dla doboru profili, została zebrana w normie PN-EN 1996-1-2 (Eurokod 6), a wymagania dotyczące przyczepności kleju do styropianu w normie PN-EN 1015-12. Praktyczne porady wykonawcze publikowane są w materiałach ITB oraz w katalogach systemodawców takich jak BAUMIT, WEBER czy KREISEL, dostępnych na ich stronach producentów.
