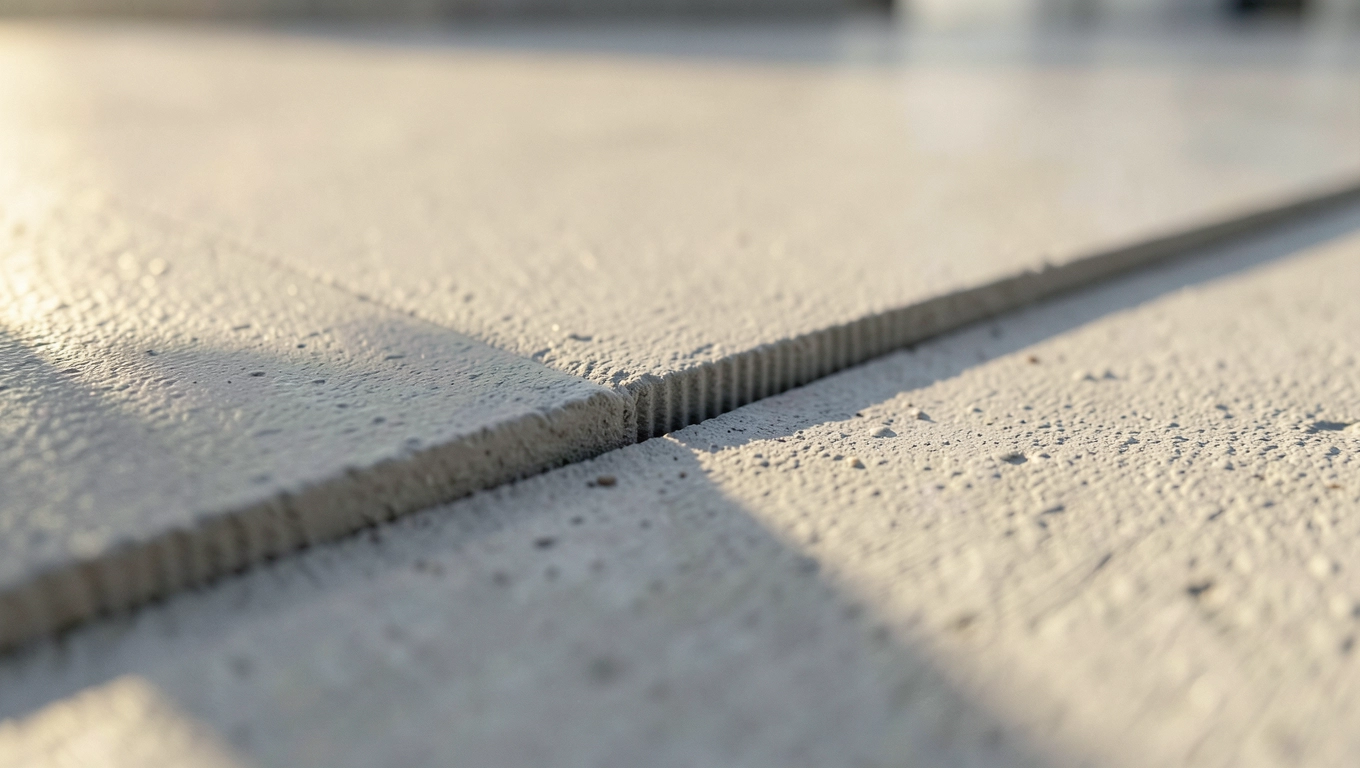

Listwa dylatacyjna do posadzek betonowych – co wytrzyma Twoją nawierzchnię?

Pęknięta posadzka w hali po pierwszej zimie to koszt, który uderza po audycie, nie po fakturze. Beton pracuje pod wpływem skurczu, temperatury i obciążeń eksploatacyjnych, a brak szczelin prowadzi do rys, które potrafią rozjechać się w ciągu jednego sezonu grzewczego. Listwa dylatacyjna do posadzek betonowych to nie detal wykończeniowy, lecz element konstrukcyjny odpowiadający za kontrolowane przeniesienie ruchów płyty i ochronę krawędzi szczeliny przed wykruszeniem. Poniżej pełny obraz tego, jak dobierać, montować i rozliczać systemy dylatacyjne w posadzkach przemysłowych.

• Rodzaje listew dylatacyjnych do posadzek betonowych stal nierdzewna, aluminium, profil standardowy
• Montaż listwy dylatacyjnej w posadzce betonowej krok po kroku
• Dobór listwy dylatacyjnej do posadzek betonowych obciążenie, szerokość szczeliny, zastosowanie
• Profile dylatacyjne do posadzek betonowych w halach, magazynach i chłodniach realne scenariusze
• Najczęściej zadawane pytania o listwy dylatacyjne do posadzek betonowych

Rodzaje listew dylatacyjnych do posadzek betonowych stal nierdzewna, aluminium, profil standardowy

Wybór profilu dyktują trzy parametry: przewidywany ruch szczeliny, charakter obciążeń i agresywność środowiska. W halach suchych sprawdzają się profile stalowe ocynkowane, w obiektach mokrych i strefach z chemią stal nierdzewna. Aluminium zostaje tam, gdzie liczy się masa własna i odprowadzanie ciepła.

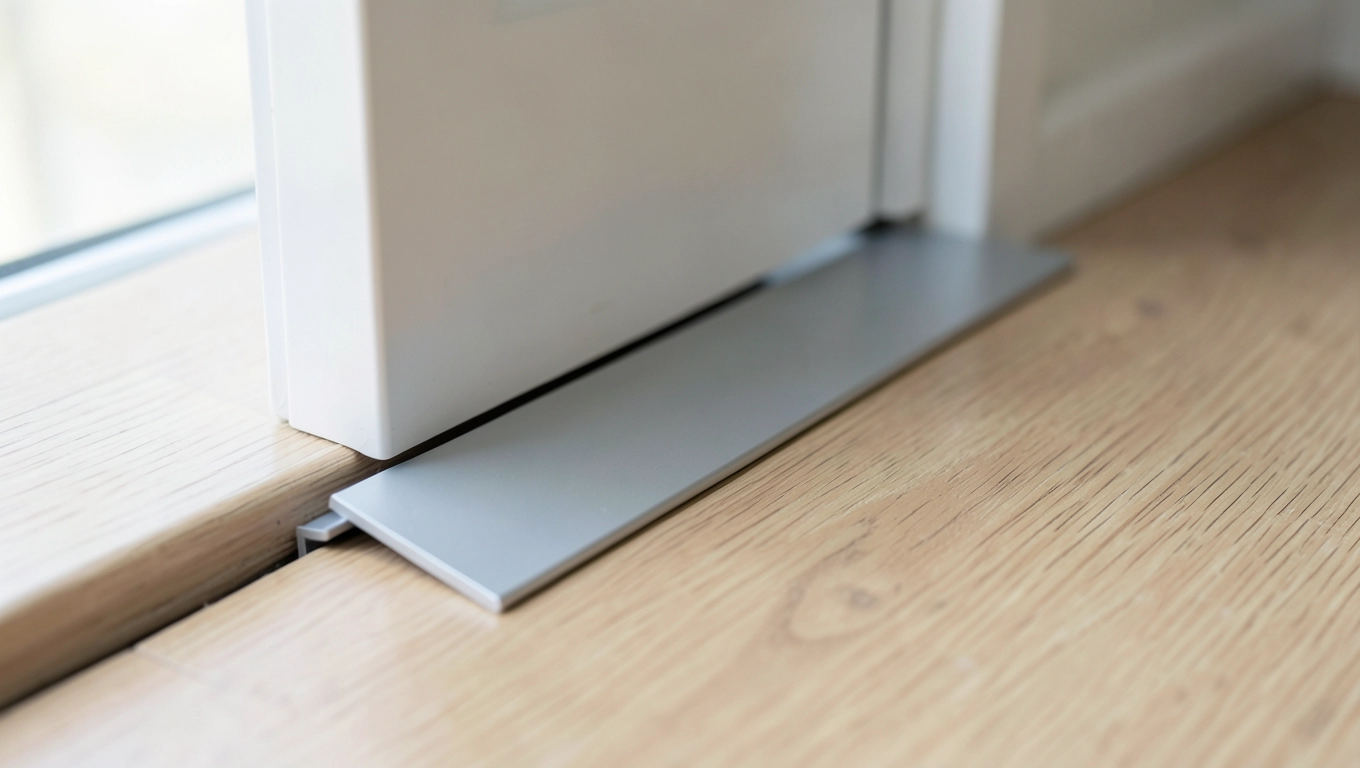

Listwy dzielą się na trzy główne rodziny: profile najazdowe do stref ruchu wózków, profile do szczelin konstrukcyjnych przenoszących duże przemieszczenia oraz listwy płaskie wykończeniowe do dylatacji obwodowych. Każda z tych rodzin występuje w wersjach pełnych i modułowych modułowe ułatwiają transport i montaż w halach o nietypowych obrysach.

Stal nierdzewna (gatunek 1.4301 / 1.4401) jest najtrwalszym materiałem na profile dylatacyjne do posadzek betonowych w środowisku mokrym i przy agresji chemicznej. Tłumienie drgań i odporność na cykliczne obciążenia wynikają z faktu, że stal nierdzewna zachowuje sprężystość w szerokim zakresie temperatur, a jej chropowatość powierzchni można kontrolować przez trawienie lub polerowanie. W halach z certyfikatem HACCP stal nierdzewna dodatkowo spełnia wymogi sanitarne, bo nie koroduje i nie wydziela jonów do otoczenia.

Porównanie dwóch klasycznych rozwiązań

System standardowy ekonomiczny profil do typowych hal produkcyjnych. Wysokość 40 mm, stal ocynkowana ogniowo, długość handlowa 3 m, montaż na kotwach wklejanych. PEKASPACE system premium ze stali nierdzewnej, długość 2980 mm, przeznaczony do stref o podwyższonych wymaganiach higienicznych i chemicznych.

Przeliczenie ceny na metr bieżący daje około 50 zł/mb dla profilu standardowego i 215 zł/mb dla systemu premium. Różnica zwraca się jednak szybko, jeśli w grę wchodzi agresywna chemia myjąca, bo wymiana skorodowanego profilu co 4-6 lat generuje koszty demontażu i przestoju produkcji.

Aluminium nie stosuje się w strefach z wózkami widłowymi na twardych kołach poliamidowych i tam, gdzie posadzka jest zmywana środkami alkalicznymi o pH powyżej 9. Miękka warstwa tlenku glinu reaguje z zasadami, a twardość aluminium nie dorównuje stali przy uderzeniach palet.

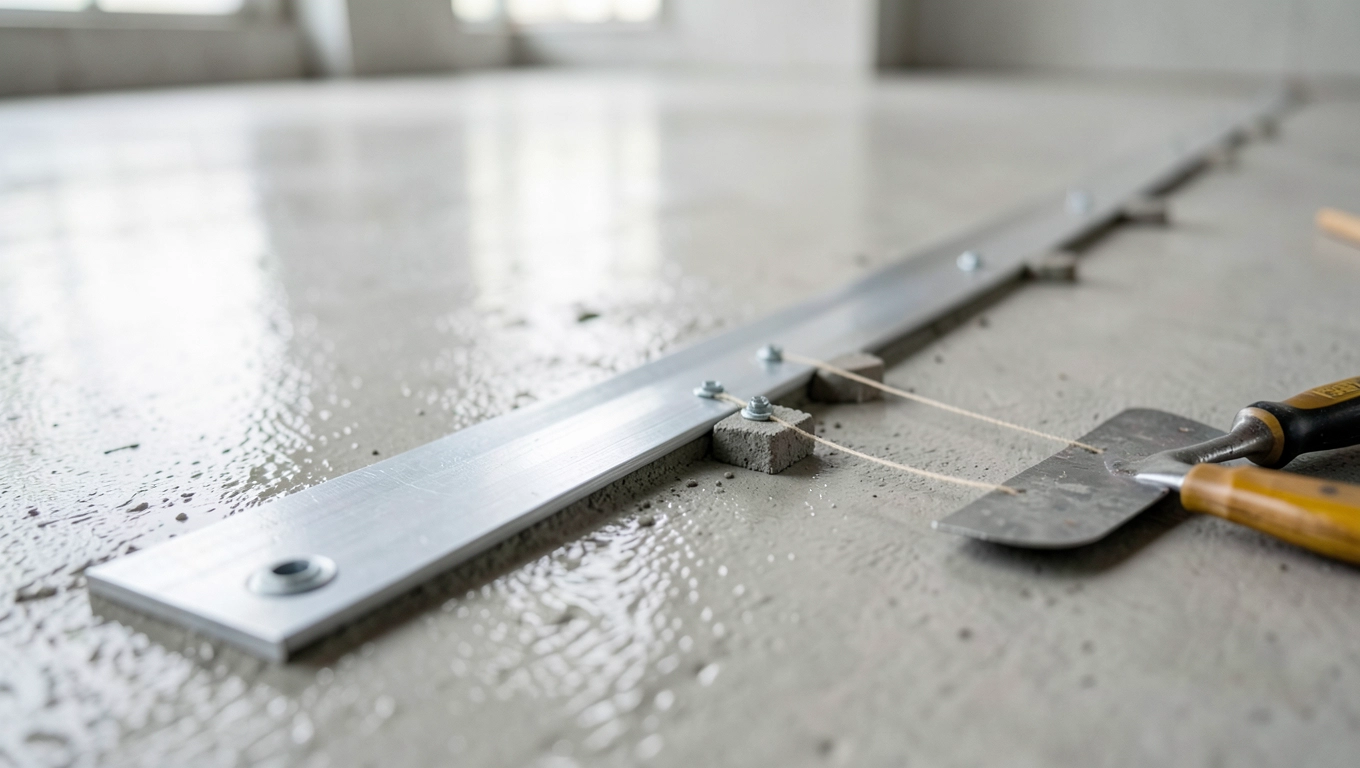

Montaż listwy dylatacyjnej w posadzce betonowej krok po kroku

Montaż listwy wygląda prosto, dopóki pierwsza listwa nie zacznie „pływać" w mieszance betonowej. Prawidłowe osadzenie wymaga usztywnienia, wypoziomowania i zsynchronizowania z harmonogramem betonowania, bo każdy błąd przenosi się na całą płaszczyznę szczeliny.

Przygotowanie podłoża i wyznaczenie osi

Przed betonowaniem wyznacza się oś szczeliny na podłożu i rozkłada pasy dystansowe z pianki PE lub listwy drewnianej, które po związaniu betonu zostaną usunięte. Pianka PE o gęstości 30-45 kg/m³ kompresuje się pod obciążeniem wózka, a jednocześnie nie wciąga wody w głąb szczeliny.

Oś szczeliny wyznacza niwelator laserowy, a nie sznurek murarski, bo każde 2 mm odchylenia na metrze bieżącym dają centymetry na całej długości. Tolerancja osi wynosi ±3 mm na 10 mb w halach o ruchu prostym i ±5 mm w strefach manewrowych wózków.

Osadzenie profili i kotwienie

Profile kotwi się do podłoża za pomocą kotew wklejanych lub kołków rozporowych co 300-400 mm. Kotwy muszą sięgać w głąb płyty minimum na 60 mm, bo w strefie przypowierzchniowej beton ma najniższą wytrzymałość na ścinanie i tam najłatwiej o wyrwanie. Po ustawieniu listwy sprawdza się pion i poziom, a listwę tymczasowo klinuje się do szalunku lub do sąsiedniej zbrojonej płyty.

Kotwy wklejane na żywicę epoksydową wytrzymują większe siły ścinające niż kołki rozporowe. W strefach z ruchem ciężkich wózków widłowych o nacisku osi 50-80 kN wybór żywicy zmniejsza ryzyko wyrwania listwy przy hamowaniu awaryjnym.

Betonowanie, wibrowanie i wykończenie

Beton układa się symetrycznie po obu stronach listwy, żeby nie przesunąć profilu parciem mieszanki. Wibrowanie prowadzi się w odległości co najmniej 150 mm od krawędzi profilu bliżej używa się wibratorów pogrążalnych o małej średnicy, które nie uszkadzają płyt.

Po zatarciu posadzki zdejmuje się kliny dystansowe i kontroluje szczeliny między listwą a betonem. Dopuszczalna szczelina to 1-2 mm; większe ubytki uzupełnia się zaprawą epoksydową, bo zwykła cementowa nie wytrzyma cykli termicznych i odspoi się w pierwszym sezonie.

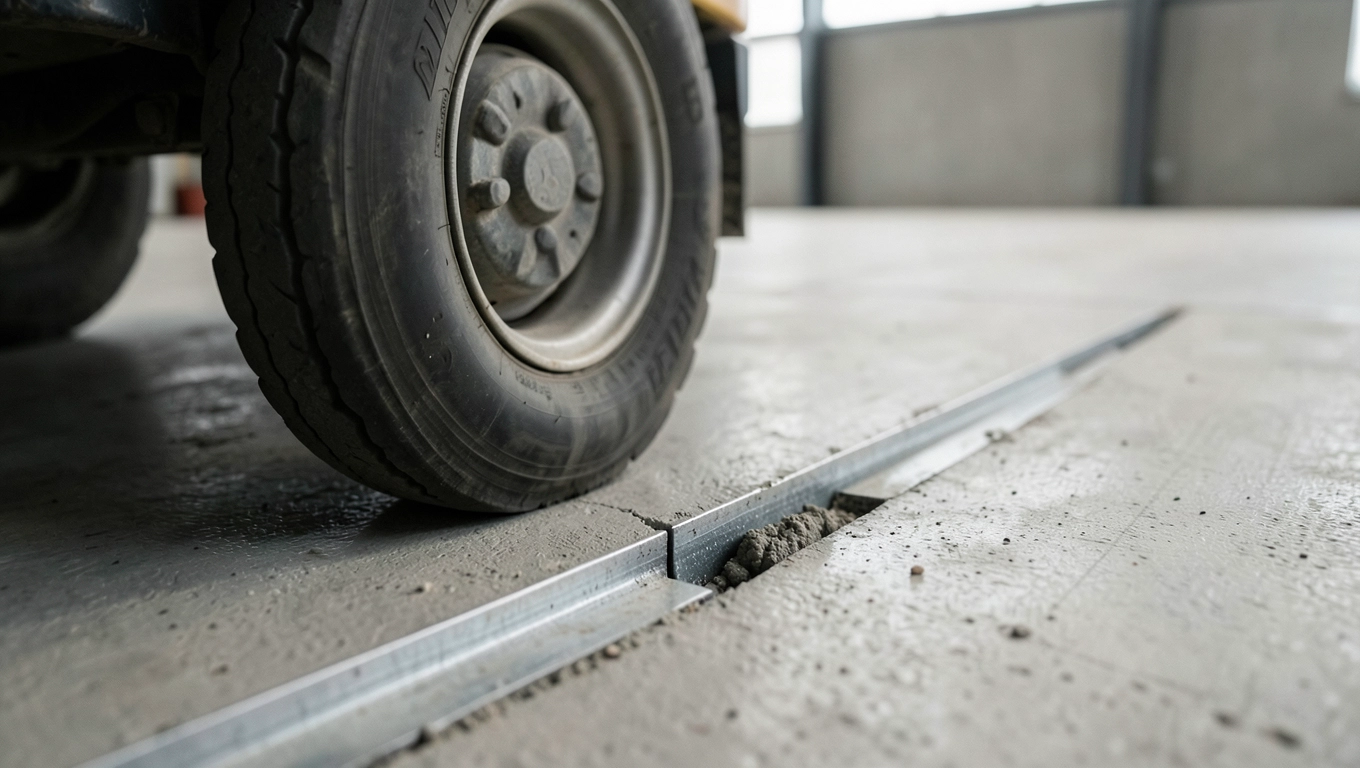

Dobór listwy dylatacyjnej do posadzek betonowych obciążenie, szerokość szczeliny, zastosowanie

Dobór profilu zaczyna się od odpowiedzi na pytanie: co będzie jeździć po posadzce i jak ciepło albo chłód wpłyną na płytę. Wózek paletowy o nacisku 25 kN na koło, ruch pieszy i wózek widłowy 80 kN to trzy zupełnie różne klasy obciążeń, które wymagają trzech różnych profili.

Szerokość szczeliny i przemieszczenia

Szerokość robocza szczeliny zależy od długości pola między dylatacjami i od przewidywanej różnicy temperatur. Beton przy zmianie temperatury o 30°C (np. nieogrzewana hala zimą) kurczy lub wydłuża się o około 0,01% przy polu 30 m daje to przemieszczenie 3 mm na każdą krawędź.

Norma PN-EN 15620 zaleca, aby pola dylatacyjne w betonie niezbrojonym miały 6-9 m, a w betonie zbrojonym do 12-15 m. Przy polach 6 m szczelina wynosi 10 mm, przy 9 m 15 mm, przy 12 m 20 mm, a przy 15 m nawet 25-30 mm. Szerokość szczeliny wpływa na wybór profilu, bo listwa musi przenieść ruch bez odspajania krawędzi.

Materiał i wykończenie

Profile ze stali nierdzewnej do posadzek wybiera się tam, gdzie posadzka jest narażona na działanie chlorków, kwasów organicznych lub cykliczne mycie gorącą wodą. Stal ocynkowana ogniowo sprawdza się w suchych halach z ogrzewaniem, gdzie temperatura nie spada poniżej 5°C i nie ma kontaktu z chemią.

Profile ryflowane są standardem w strefach ruchu pieszego, bo zmniejszają ryzyko poślizgnięcia. Ryflowanie musi być wykonane przed cynkowaniem lub trawieniem, bo późniejsze nacięcia odsłaniają niechroniony rdzeń i przyspieszają korozję. W strefach mokrych wybiera się profile z ryflowaniem poprzecznym co 4-6 mm, bo odprowadzają wodę spod opony wózka.

Drzewko decyzyjne od obciążenia do profilu

Przy obciążeniu do 20 kN na oś wystarczy profil standardowy 40 mm ze stali ocynkowanej. Przy 20-50 kN na oś przechodzi się na profil wzmocniony 60-80 mm ze stali nierdzewnej. Przy ponad 50 kN na oś lub agresywnej chemii konieczny jest system PEKASPACE albo równoważny premium.

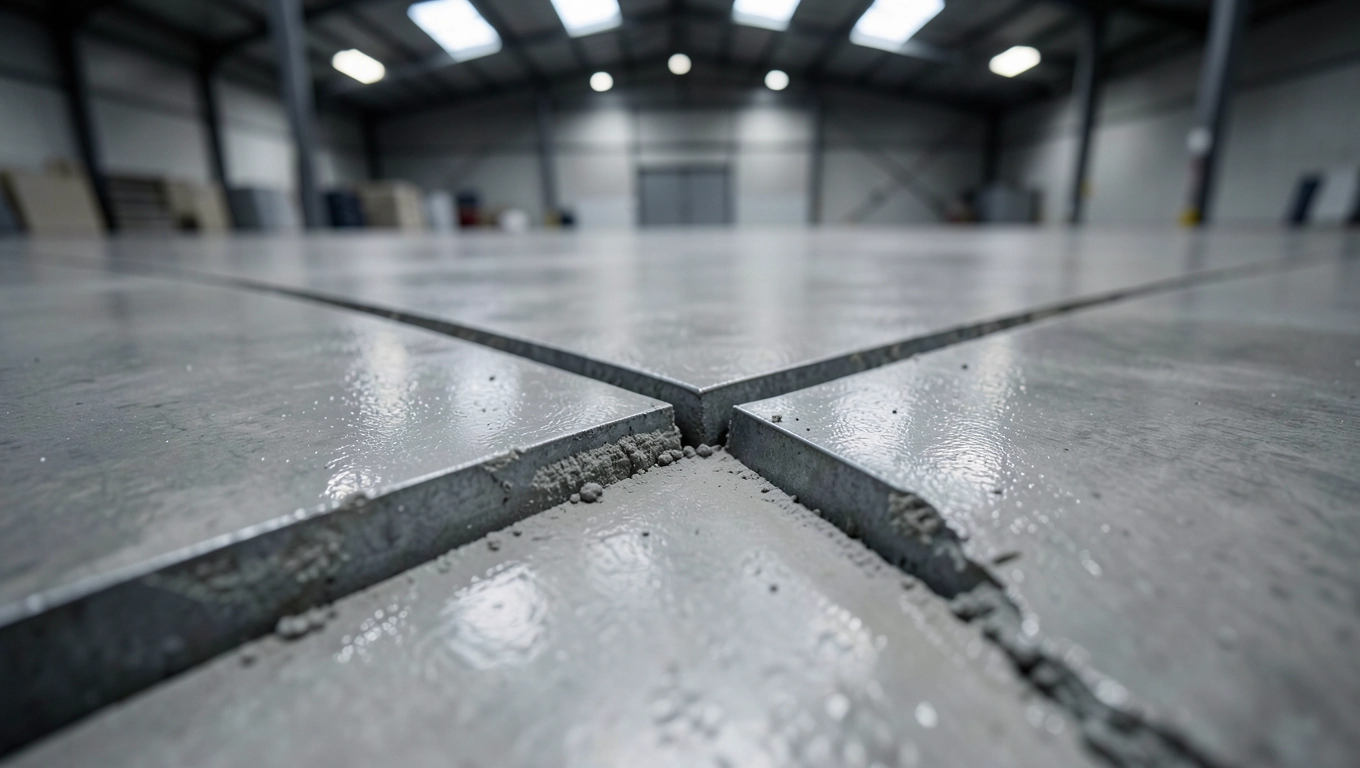

Profile dylatacyjne do posadzek betonowych w halach, magazynach i chłodniach realne scenariusze

Każdy obiekt rządzi się swoimi prawami, ale trzy typowe realizacje pokazują, jak parametry przekładają się na konkretne decyzje materiałowe i montażowe. Poniżej trzy scenariusze oparte na typowych warunkach eksploatacji.

Hala produkcyjna 2000 m², temperatura 18-22°C

Pole dylatacyjne 9 × 9 m, szczeliny 15 mm, profile standardowe ze stali ocynkowanej 40 mm. Łączna długość dylatacji wewnętrznych przy siatce 9 × 9 m wynosi około 880 mb, a dylatacji obwodowych przy obrysie hali 180 m × 4,5 m 730 mb. Sumarycznie 1610 mb, co przy cenie 50 zł/mb daje 80 500 zł netto za same profile, bez kotew i robót.

W hali tej nie ma agresji chemicznej, więc stal ocynkowana ogniowo wystarcza na minimum 15 lat eksploatacji bez remontu. Profile ryflowane w strefach wejść i korytarzy pieszych zmniejszają ryzyko poślizgnięcia.

Magazyn wysokiego składowania 5000 m², wózki 60 kN

Pole dylatacyjne 12 × 12 m, szczeliny 20 mm, profile ze stali nierdzewnej 60 mm. Wózki systemowe o nacisku 60 kN na oś i twardych kołach poliamidowych wymagają wzmocnionej listwy, bo uderzenia przy hamowaniu przekraczają 1,5 raza obciążenie statyczne.

Łączna długość dylatacji wewnętrznych przy siatce 12 × 12 m to około 1380 mb, plus dylatacje obwodowe 740 mb. Profil premium w cenie 215 zł/mb daje 297 000 zł netto za same listwy, ale rekompensuje to brak konieczności wymiany przez następne 25 lat.

Chłodnia -25°C, posadzka 1200 m²

Pole dylatacyjne 6 × 6 m, szczeliny 10 mm, profile ze stali nierdzewnej z uszczelką EPDM. W chłodni różnica temperatur między betonem a powietrzem sięga 60°C, co przy polu 6 m daje przemieszczenie 7 mm listwa musi przenieść ten ruch bez utraty szczelności.

Uszczelka EPDM w profilach chłodniczych chroni przed wnikaniem wilgoci w głąb szczeliny, bo zamarzająca woda rozsadza krawędzie betonu. Bez uszczelki chłodnia wymagałaby remontu dylatacji co 3-4 lata zamiast co 15-20 lat.

Długość dylatacji wewnętrznych przy siatce 6 × 6 m to 680 mb, dylatacji obwodowych 480 mb. Profile premium z uszczelką EPDM kosztują około 280 zł/mb, co daje 325 000 zł netto za kompletną listwę.

Najczęściej zadawane pytania o listwy dylatacyjne do posadzek betonowych

Co ile metrów dylatacja w posadzce betonowej?

W betonie niezbrojonym pola dylatacyjne mają 6-9 m, a w betonie zbrojonym do 12-15 m. Rozstaw zależy od grubości płyty, zbrojenia i warunków termicznych. W halach nieogrzewanych stosuje się mniejsze pola, bo różnica temperatur jest większa.

Czy listwa dylatacyjna musi dochodzić do zbrojenia?

Nie, listwa dylatacyjna nie musi być połączona ze zbrojeniem płyty, ale kotwy profilu muszą sięgać minimum 60 mm w głąb betonu. Połączenie ze zbrojeniem stosuje się tylko w profilach przenoszących obciążenia ścinające, na przykład w strefach ruchu ciężkich wózków.

Jaką szerokość szczeliny dylatacyjnej w hali produkcyjnej?

Standardowo 10-20 mm w zależności od wielkości pola dylatacyjnego. Przy polu 6 m 10 mm, przy 9 m 15 mm, przy 12 m 20 mm. W chłodniach i obiektach z dużymi wahaniami temperatury szczeliny mogą dochodzić do 30 mm.

Czy profile aluminiowe nadają się do posadzek przemysłowych?

Profile aluminiowe sprawdzają się w obiektach o małym obciążeniu i braku agresji chemicznej. W halach z ciężkimi wózkami widłowymi i myciu alkalicznym aluminium się ściera i koroduje, więc lepszym wyborem jest stal nierdzewna.

Ile kosztują listwy dylatacyjne do posadzek betonowych za metr?

Profile standardowe ze stali ocynkowanej kosztują 45-60 zł/mb, profile ze stali nierdzewnej 180-280 zł/mb, a systemy premium z uszczelką EPDM 250-350 zł/mb. Cena zależy od wysokości profilu, materiału i wykończenia. Do kosztu listew trzeba doliczyć kotwy, robociznę i ewentualne uszczelnienia.

Czy można montować listwy dylatacyjne w istniejącej posadzce?

Tak, listwy dylatacyjne do istniejących posadzek montuje się przez nacięcie szczeliny piłą diamentową i osadzenie profilu na kotwach wklejanych. Nacięcie musi mieć szerokość o 2-3 mm większą niż projektowana szczelina, bo kompensuje luzy montażowe. Przy montażu w istniejącej posadzce trzeba sprawdzić, czy wzdłuż planowanej szczeliny nie biegnie zbrojenie jego przecięcie wymaga wzmocnienia sąsiedniej płyty.

Źródła i normy

PN-EN 15620 „Betonowe posadzki przemysłowe. Wykonanie i kontrola". Definiuje pola dylatacyjne, szerokości szczelin i wymagania materiałowe dla posadzek przemysłowych.

PN-EN 1992-1-1 (Eurocode 2) „Projektowanie konstrukcji z betonu. Reguły ogólne i reguły dla budynków". Reguluje wymiarowanie zbrojenia, minimalną grubość płyty i ograniczenie zarysowań.

PN-EN 10088 „Stale odporne na korozję". Definiuje gatunki stali nierdzewnej stosowane w profilach dylatacyjnych, w tym 1.4301 (AISI 304) i 1.4401 (AISI 316).

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Określa wymagania dla posadzek w obiektach przemysłowych, w tym § 269 dotyczący warstw posadzkowych i § 305 dotyczący posadzek w pomieszczeniach mokrych.

Wytyczne ITB nr 397/2008 „Projektowanie i wykonywanie posadzek przemysłowych". Praktyczny poradnik z przykładami obliczeniowymi i szczegółami wykonawczymi.

Dobór listwy dylatacyjnej zaczyna się od analizy obciążeń, temperatury i agresji środowiska, a kończy na decyzji, czy wystarczy profil standardowy, czy potrzebny jest system premium. Inwestor, który raz uwzględni te zmienne, oszczędza na remoncie dylatacji przez następne 15-25 lat.
