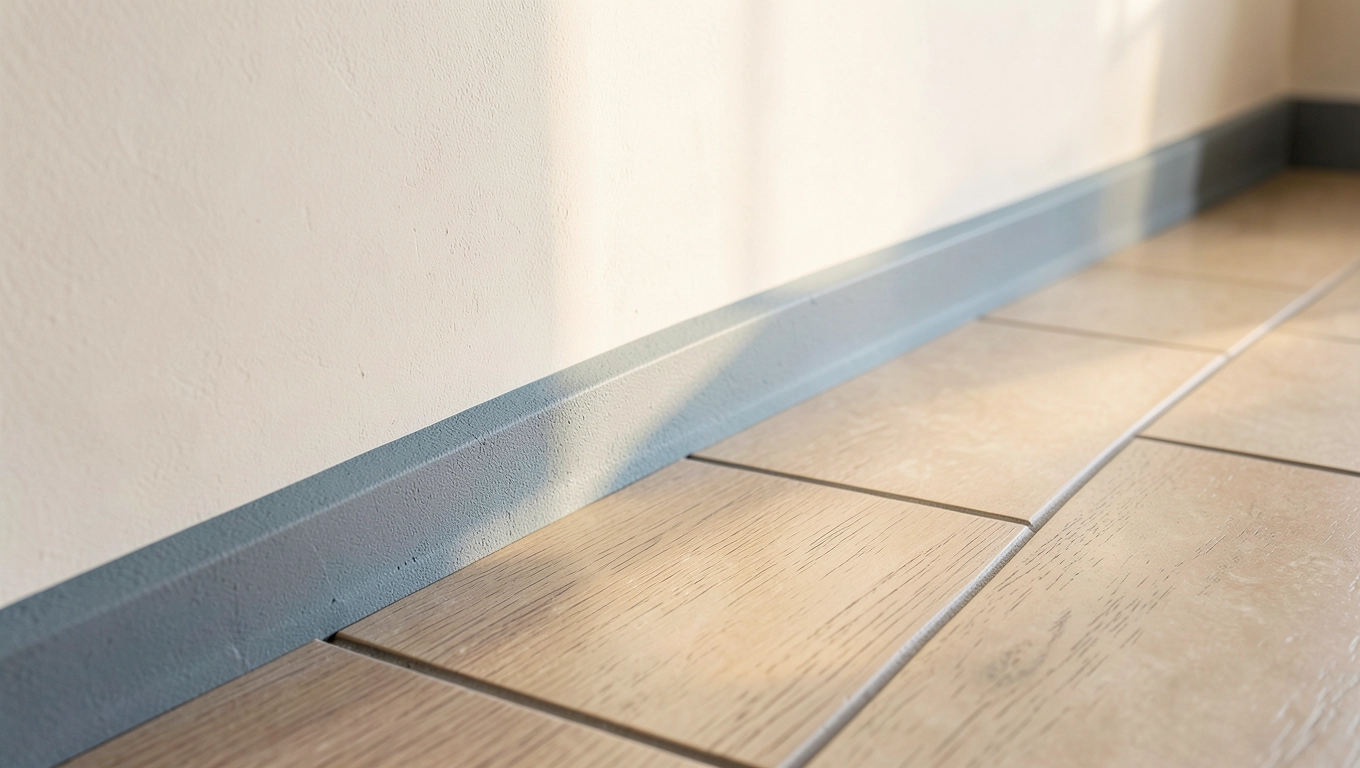

Listwa dylatacyjna do ogrzewania podłogowego: jak uniknąć pękającej wylewki

Pęknięcia wzdłuż ścian, odspojone płytki przy ogrzewaniu podłogowym, charakterystyczne „strzały" słyszalne w nocy za każdym z tych objawów niemal zawsze stoi ta sama przyczyna: brak albo wadliwie zamontowana listwa dylatacyjna do ogrzewania podłogowego. Cienki pasek pianki polietylenowej bywa traktowany przez wykonawców jako dodatek, który można pominąć albo zastąpić kawałkiem styropianu. Tymczasem to właśnie on decyduje, czy wylewka zniesie tysiące cykli grzania i stygnięcia, czy po pierwszej zimie pójdą rysy. W artykule rozkładam temat tak, żeby każdy inwestor rozumiał fizykę procesu, znał dostępne warianty profili, potrafił policzyć potrzebną ilość i rozpoznać błędy, które najczęściej kończą kosztownym remontem posadzki.

• Rodzaje listew dylatacyjnych i ich zastosowanie
• Montaż listwy dylatacyjnej krok po kroku
• Dylatacja wylewki przy ogrzewaniu podłogowym
• Najczęstsze błędy przy montażu listwy brzegowej

Rodzaje listew dylatacyjnych i ich zastosowanie

Listwa dylatacyjna obwodowa to elastyczny profil wykonany najczęściej z pianki polietylenowej (PE) o strukturze zamkniętych komórek, odpornej na wilgoć i działanie alkaliów zawartych w jastrychu. Jej zadanie polega na skompensowaniu ruchów termicznych i skurczowych wylewki, które w typowych warunkach mieszkaniowych sięgają 0,5-1 mm na każdy metr bieżący. Przy pomieszczeniu o obwodzie 20 m oznacza to nawet 2 cm swobodnej „pracy" posadzki, którą musi gdzieś wchłonąć ściśliwy materiał przy krawędzi.

Grubość profilu dobiera się do planowanego obciążenia i rodzaju wylewki. W pokojach z jastrychem cementowym grubości 5-6 cm sprawdza się listwa 8 mm, natomiast przy wylewce anhydrytowej (często cieńszej, ale bardziej wrażliwej na ugięcia) stosuje się profile 10 mm, a przy podłogówce wodnej w stropie o dużej powierzchni nawet 12 mm. Zbyt cienki pasek (3-5 mm) po prostu się sprasuje w pierwszych miesiącach użytkowania i straci funkcję separatora.

Różnice między wariantami widać już w konstrukcji folii. Najtańsza pianka PE bez wzmocnienia sprawdza się w suchych pomieszczeniach bez ogrzewania podłogowego. Profile z nadrukowaną folią PE lub PP (tzw. T-folia) posiadają dodatkowy „komin" o wysokości 10-20 cm, który chroni ścianę przed zawilgoceniem wylewką i ułatwia późniejsze położenie parkietu czy paneli folię odcina się równo z gotową posadzką, a reszta zostaje w ścianie jako elastyczna krawędź.

Profile samoprzylepne mają z tyłu pasek kleju akrylowego, co przyspiesza montaż na gładkich powierzchniach, ale na chłonnych tynkach cementowo-wapiennych trzeba je dodatkowo mocować kołkami lub opaskami zaciskowymi. Profile kątowe (brzegowe) z usztywnieniem z PVC stosuje się w posadzkach przemysłowych, garażach i halach, gdzie wylewka narażona jest na intensywny ruch pojazdów. W domach jednorodzinnych ich sztywność bywa niepotrzebna, a nadmierna grubość utrudnia montaż cokołów przy listwie przypodłogowej.

Profile z T-folią to dziś standard w budownictwie mieszkaniowym z ogrzewaniem podłogowym. Łączą cenę zbliżoną do zwykłej pianki z funkcją paroizolacji przy ścianie, co zmniejsza ryzyko kondensacji pod listwą przypodłogową. Przy wykańczaniu łazienek warto szukać wariantów z atestem higienicznym tańsza pianka recyklingowa potrafi wydzielać nieprzyjemny zapach w kontakcie z wilgotnym jastrychem cementowym przez pierwsze tygodnie.

Montaż listwy dylatacyjnej krok po kroku

Listwa montowana jest na etapie przed wylewaniem jastrychu, ale już po ułożeniu izolacji termicznej i akustycznej. W pomieszczeniach z ogrzewaniem podłogowym pianka PE z folią chroni jednocześnie styropian przed zawilgoceniem i tworzy szczelne przejście między strefą grzejną a ścianą. Źle zamocowany profil wypada, podwija się pod ciężarem wylewki albo zostaje wciśnięty do środka, co widać dopiero po kilku cyklach grzania.

1. Przygotowanie podłoża. Ścianę oczyszcza się z pyłu, luźnych fragmentów tynku i resztek zaprawy do wysokości planowanej wylewki (zwykle 6-8 cm nad poziomem izolacji). Przy ścianach z betonu komórkowego warto zagruntować podłoże, żeby klej akrylowy nie wysychał zbyt szybko.
2. Rozwinięcie profilu. Listwa dylatacyjna do ogrzewania podłogowego rozwijana jest folią do wewnątrz pomieszczenia w stronę, w którą pójdzie wylewka. Przy T-folii folia musi zachodzić na izolację, tworząc wannę.
3. Mocowanie. Najskuteczniejsze są opaski zaciskowe (trytytki) lub cienkie kołki montażowe co 30-40 cm. Taśma malarska odpada pod ciężarem jastrychu, dlatego stanowi jedynie tymczasowe podparcie.
4. Połączenia narożne. Profile składa się na zakładkę minimum 5 cm, bez szczelin. W narożnikach wewnętrznych można delikatnie naciąć piankę, żeby płynnie przejść z jednej ściany na drugą.
5. Wylewanie jastrychu. Listwa musi wystawać ponad poziom gotowej posadzki zwykle 20-30 mm. To zapas na późniejsze odcięcie po wyschnięciu.
6. Obcięcie nadmiaru. Po pełnym związaniu wylewki (cement 28 dni, anhydryt 7-14 dni) nadmiar pianki odcina się ostrym nożem równo z górną krawędzią posadzki, najlepiej wzdłuż prowadnicy.

Przy ogrzewaniu podłogowym ważny jest moment obcinania. Zbyt wczesne usunięcie nadmiaru powoduje, że ruchy termiczne pierwszego rozruchu (gdy temperatura wody rośnie z 20 do 35°C) „wypychają" jastrych pod listwę i tworzą mikroszczelinę przy ścianie, która często mylnie uznawana jest za rysę skurczową. Dlatego przy wylewkach anhydrytowych wielu wykonawców obcina listwę dopiero po pierwszym wygrzaniu podłogówki, kiedy materiał przeszedł już cykl kompensacji.

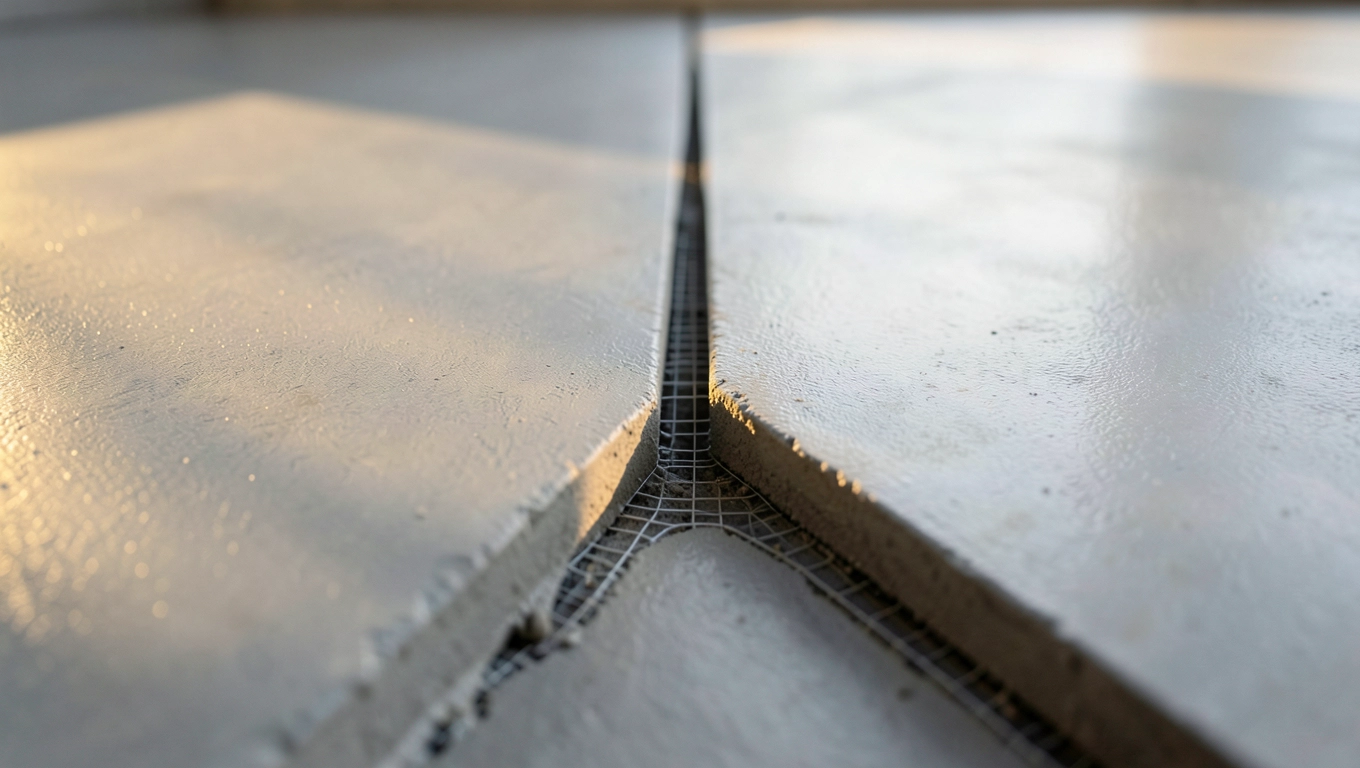

Dylatacja wylewki przy ogrzewaniu podłogowym

Listwa obwodowa to dopiero pierwsza warstwa zabezpieczenia. W pomieszczeniach z ogrzewaniem podłogowym o powierzchni powyżej 40 m² albo przy proporcjach boków większych niż 1:2 konieczne są dodatkowe dylatacje pośrednie, czyli nacięcia lub wkładki oddzielające pole grzewcze. Normy projektowe (PN-EN 13813, instrukcje ITB nr 339/2003) zalecają podział powierzchni na pola o maksymalnym boku 6-8 mb przy wylewkach cementowych i 8-10 mb przy anhydrytowych.

Skąd te wartości? Współczynnik rozszerzalności cieplnej betonu wynosi około 0,01 mm/(m·K). Wylewka grubości 7 cm w dużym salonie przy różnicy temperatur 15°C (rozruch zimowy) i długości pola 10 m wydłuża się o 1,5 mm w poziomie, ale rozkład naprężeń w masie płyty generuje siły ścinające na brzegach pola, które potrafią rozerwać płytkę ceramiczną albo oderwać parkiet. Dylatacja pośrednia przejmuje te naprężenia, rozkładając je na kilka mniejszych pól.

Dylatacje pośrednie wykonuje się na dwa sposoby. Tańszy nacięcie świeżego jastrychu sznurem lub kielnią na głębokość 1/3 grubości warstwy bywa niewystarczający przy intensywnej podłogówce, bo rysa z czasem się poszerza. Skuteczniejsze rozwiązanie to profil dylatacyjny z wkładką PVC lub PE wklejoną w styropian, który stanowi trwałą przegubową krawędź pola grzewczego. W miejscu dylatacji pośredniej rurki ogrzewania podłogowego prowadzi się w peszelach ochronnych, żeby umożliwić im swobodny ruch.

Osobnego potraktowania wymagają progi drzwiowe i przejścia między pomieszczeniami o różnej temperaturze (kuchnia sypialnia, łazienka korytarz). Tu również stosuje się taśmę dylatacyjną lub profil T, w przeciwnym razie ruchy cieplne pola grzewczego kumulują się w wąskim przejściu i pękają płytki w drzwiach. W domach z pompą ciepła, gdzie temperatura wody rzadko przekracza 35°C, ryzyko jest mniejsze niż przy kotłach gazowych osiągających 50°C, ale zasada podziału na pola pozostaje taka sama.

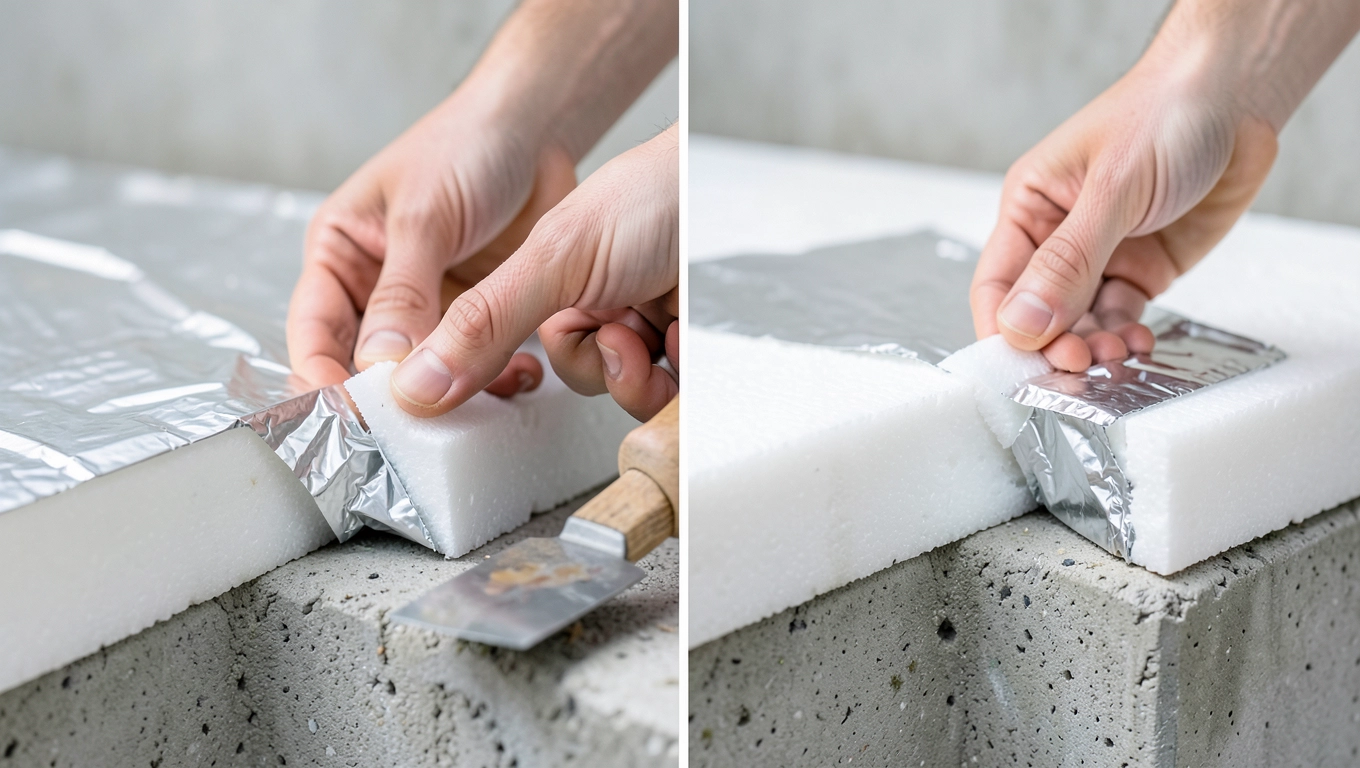

Najczęstsze błędy przy montażu listwy brzegowej

Najpoważniejszy grzech wykonawcy to rezygnacja z listwy w imię „oszczędności czasu" albo przeświadczenie, że folia PE pod styropianem wystarczy. Tymczasem folia pod izolacją chroni przed wilgocią z gruntu, a listwa przy ścianie robi zupełnie co innego pozwala wylewce swobodnie „oddychać" w płaszczyźnie poziomej. Pominięcie tego elementu prawie zawsze kończy się rysami w narożnikach, pęknięciami płytek lub odspojeniem paneli w pierwszym sezonie grzewczym.

Drugi, równie częsty błąd to zbyt mała grubość pianki. Profile 5 mm spotykane w marketach budowlanych przeznaczone są do cienkich wylewek samopoziomujących (4-5 cm) bez ogrzewania podłogowego. Przy podłogówce wodnej, gdzie wylewka ma minimum 6,5 cm nad rurkami, 5 mm listwa kompresuje się do połowy grubości już po pierwszym rozruchu i przestaje pełnić funkcję buforową. W takich sytuacjach prawidłowy wybór to minimum 8 mm przy cementowej i 10 mm przy anhydrytowej.

Brak zakładek w narożnikach to kolejna klasyczna wpadka. Profile obcinane „na styk" rozchodzą się pod naciskiem wylewki, tworząc klinowate szczeliny, przez które drobne kruszywo wylewa się na ścianę. Po wyschnięciu widać to jako ciemne „wąsy" przy listwie przypodłogowej, a w skrajnych przypadkach jako ubytki krawędzi jastrychu. Rozwiązanie to minimum 5 cm zakładki z lekkim nałożeniem lub nacięciem pianki pod kątem 45°.

Obcinanie listwy przed pełnym wyschnięciem jastrychu to błąd wynikający z pośpiechu ekipy wykończeniowej. Mokra wylewka ma inny współczynnik rozszerzalności niż sucha, a jej powierzchnia opada o 1-2 mm podczas wiązania. Odcięcie nadmiaru po tygodniu od wylania powoduje, że po kolejnych dwóch tygodniach listwa wystaje ponad posadzkę albo zostaje wciągnięta w szczelinę skurczową. W przypadku wylewek anhydrytowych bezpiecznie jest obcinać dopiero po wygrzaniu podłogówki i uzyskaniu wilgotności poniżej 0,5% CM.

Ostatnia kategoria wpadek to brak dylatacji pośrednich przy dużych polach. Inwestorzy i wykonawcy zapominają, że zasada 40 m² dotyczy powierzchni jednego pola grzewczego, a nie całego mieszkania. Salon 35 m² połączony z otwartą kuchnią 12 m² daje w praktyce jedno pole 47 m² i wymaga minimum jednej dylatacji pośredniej najczęściej w przejściu między strefą wypoczynkową a jadalnią. Pominięcie tego powoduje rysy posadzki widoczne jako linia prosta biegnąca w poprzek płytek.

Krótka checklista montażu

• Grubość listwy ≥ 8 mm (przy podłogówce wodnej), najlepiej z folią T
• Mocowanie co 30-40 cm opaskami lub kołkami, nie samą taśmą
• Zakładki w narożnikach minimum 5 cm, brak szczelin
• Listwa wystaje ponad poziom gotowej posadzki o 20-30 mm
• Obcinanie dopiero po wyschnięciu jastrychu i wygrzaniu podłogówki
• Dylatacje pośrednie co 6-8 mb lub przy polach powyżej 40 m²

Prawidłowy montaż listwy dylatacyjnej zajmuje ekipie kilka godzin, a jej koszt stanowi ułamek procenta budżetu całej podłogówki. Jednocześnie decyduje o tym, czy posadzka przetrwa 20 lat bez rysy, czy po pierwszej zimie trzeba będzie skuwać płytki w salonie. Jeśli na własnej budowie widzisz, że wykonawca traktuje ten element po macoszemu, lepiej dopłacić i wymienić profil na właściwy, niż za kilka miesięcy płacić za generalny remont. Macie w komentarzach swoje doświadczenia z dylatacjami które wpadki okazały się najbardziej kosztowne?

Źródła i normy: PN-EN 13813 „Podkłady podłogowe oraz materiały do ich wykonania", PN-EN 13892 „Metody badań podkładów podłogowych", instrukcja ITB nr 339/2003 „Posadzki z ogrzewaniem podłogowym", wytyczne producentów wylewek anhydrytowych (m.in. Instytut Baumit, Sopro), dane katalogowe systemów ogrzewania podłogowego publikowane przez izby branżowe. Strona referencyjna: globenergy.pl (archiwum poradników technicznych).
