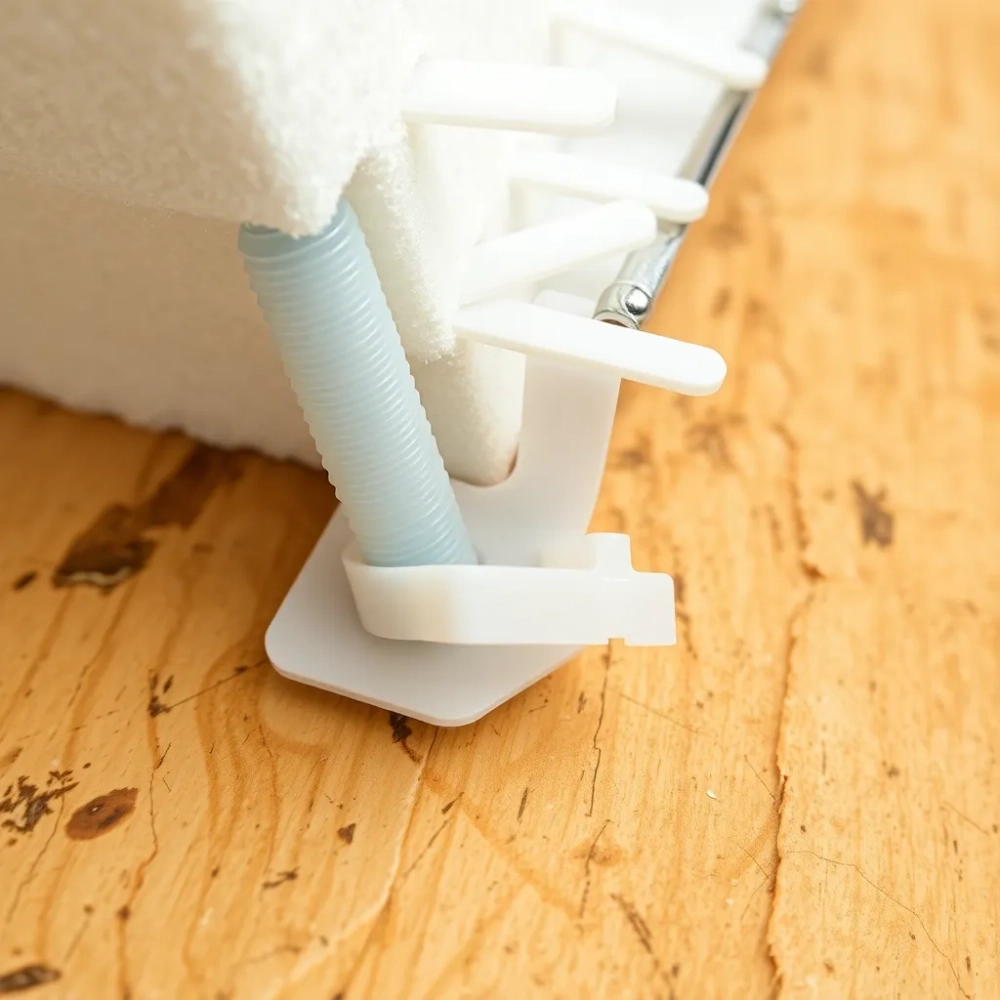

Kołki do mocowania styropianu do płyty OSB

Kołki do mocowania styropianu do płyty OSB działają inaczej niż w ścianie murowanej i właśnie na tym polega problem większości fuszerek na elewacjach. Płyta OSB ma gęstość około 600-650 kg/m³, co czyni ją twardą, ale jednocześnie sprężystą i wrażliwą na punktowe przeciążenia. Zbyt krótki łącznik nie zahaczy o warstwę nośną, zbyt agresywny rozerwie płytę, a źle dobrany talerzyk wgniecie styropian i utworzy mostki termiczne. Poniżej znajdziesz konkretne parametry, tabele i pięcioetapowy schemat doboru, który działa na elewacjach, ościeżach, dachach i fasadach wentylowanych.

• Talerzyki dociskowe do styropianu i wełny mineralnej
• Wkręty do drewna i OSB długość ma znaczenie
• Jak prawidłowo dobrać element mocujący krok po kroku
• Najczęstsze błędy przy mocowaniu izolacji do płyt OSB
• Kiedy NIE stosować danego rozwiązania
• Dobór ilościowy przykład praktyczny

Talerzyki dociskowe do styropianu i wełny mineralnej

Talerzyk dociskowy to stalowa lub polimerowa podkładka, która rozkłada siłę docisku wkręta na powierzchnię izolacji. Bez niej łeb wkręta wciska się w styropian, a w wełnie mineralnej tworzy lokalne zagłębienie, w którym gromadzi się woda. Średnica talerzyka wpływa bezpośrednio na pole docisku, dlatego do styropianu EPS i XPS wystarczają modele 60 mm, natomiast wełna mineralna o gęstości poniżej 80 kg/m³ wymaga podkładek 85 lub 120 mm, żeby siła rozłożyła się równomiernie.

Uniwersalne talerzyki z serii DISC, dostępne w wersji białej, żółtej i grafitowej, mają średnicę 60 mm i współpracują zarówno z białym, jak i grafitowym styropianem. Różnica koloru nie jest ozdobnikiem, lecz oznaczeniem kompatybilności z konkretnymi klasami styropianu, których struktura inaczej reaguje na punktowy nacisk. Jedno opakowanie zawiera 100 sztuk, a cena detaliczna oscyluje wokół 19 zł, co przy typowym rozstawie 6-8 sztuk na metr kwadratowy przekłada się na koszt około 1,15-1,52 zł/m² samego talerzyka.

Talerzyki do wełny mineralnej 85 mm i 120 mm to osobna kategoria produktowa, ponieważ ich zadaniem jest stabilizacja materiału o włóknistej strukturze. Większa średnica oznacza większe pole docisku, dzięki czemu wkręt nie przebija wełny na wylot i nie wywołuje jej lokalnego spęcznienia. Opakowania 100-sztukowe mieszczą się w przedziale 27-29 zł, a podwyższony koszt w stosunku do talerzyków do styropianu wynika z grubszej blachy i dodatkowego żebrowania usztywniającego.

Wybierając między DISC a talerzykiem do wełny, kluczowe jest pytanie o gęstość materiału izolacyjnego, a nie o jego nazwę handlową. Biały styropian EPS 70 i grafitowy EPS 80 różnią się twardością o około 15%, ale oba tolerują podkładkę 60 mm. Natomiast wełna o gęstości 40 kg/m³ w żadnym wypadku nie utrzyma się na talerzyku 60 mm, ponieważ włókna przesuną się wokół łba wkręta i utworzą trwałe wgłębienie, które zaburzy ciągłość warstwy izolacyjnej.

Na elewacjach wentylowanych, gdzie płyta OSB stanowi poszycie zewnętrzne, a izolacja mocowana jest w szczelinie wentylacyjnej, talerzyk dociskowy pełni dodatkową funkcję dystansową. Dobrze dobrany element utrzymuje wełnę w stałej odległości od płyty, dzięki czemu strumień powietrza w szczelinie nie zawirowuje i nie powoduje punktowego wychładzania. W takich układach średnica 120 mm daje najlepszą stabilność, ponieważ rozkłada masę izolacji na większą powierzchnię płyty.

Wkręty do drewna i OSB długość ma znaczenie

Wkręt do mocowania izolacji do płyty OSB różni się od zwykłego wkręta do drewna trzpieniem i łbem. Gwint musi wchodzić w płytę na głębokość równą co najmniej dwóm grubościom mocowanego materiału, czyli dla OSB 12 mm minimum 24 mm efektywnego gwintu. Łeb powinien być na tyle szeroki, by współpracować z talerzykiem, ale jednocześnie na tyle płaski, żeby nie tworzył wypukłości utrudniającej dalsze warstwy wykończeniowe.

Wkręty ocynkowane o długościach od 60 do 200 mm pokrywają praktycznie wszystkie scenariusze montażowe. Najkrótsze 60 mm sprawdzają się przy mocowaniu cienkiej izolacji 30-40 mm do OSB 12 mm. Wkręty 100 mm obsługują izolacje 50-70 mm, a 160-200 mm przeznaczone są do grubych warstw wełny 100-140 mm na dachach i ścianach zewnętrznych. Ceny za 100 sztuk rosną proporcjonalnie do długości: od 16,80 zł za 60 mm do 89 zł za 200 mm.

Wkręty TORX 4,5x50 i 4,5x60 to osobna podkategoria, zaprojektowana z myślą o precyzyjnym mocowaniu przy gęstym rozstawie punktów kotwienia. Gniazdo TORX eliminuje zjawisko ślizgania się bitu, które przy montażu kilkuset sztuk generuje straty czasowe i ryzyko uszkodzenia łba. Opakowania 250 sztuk mieszczą się w przedziale 25,90-27,20 zł, a przelicznik za sztukę wypada korzystniej niż w paczkach 100-sztukowych, co przy dużych elewacjach robi różnicę w budżecie.

Zasada minimum dwóch grubości mocowanego materiału wynika z mechaniki wkręcania w płytę drewnopochodną. Gwint wkręta tworzy w OSB spiralne włókno, które trzyma dzięki tarciu mechanicznemu, a nie jak w betonie przez rozparcie. Zbyt krótki wkręt nie angażuje wystarczającej liczby włókien i przy obciążeniu wiatrem na elewacji powoli się wysuwa. Norma PN-EN 1995-1-1 (Eurocode 5) definiuje nośność wyciągania wkręta z płyty OSB na poziomie 0,8-1,2 kN przy głębokości zakotwienia równej 8-krotności średnicy trzpienia.

Wkrętów TORX nie należy mylić ze zwykłymi wkrętami z gniazdem krzyżowym, które przy dużym momencie obrotowym wkrętarki potrafią wyskakiwać z gniazda i uszkadzać powłokę ocynkowaną. Gniazdo TORX rozkłada moment na sześć płaskowników, a nie na dwie krawędzie, dzięki czemu bity nie zużywają się tak szybko i nie ślizgają po łbie. Przy montażu elewacji o powierzchni 150 m² to różnica między jedną wymianą bitów a pięcioma.

Jak prawidłowo dobrać element mocujący krok po kroku

Pierwszy krok to identyfikacja materiału izolacyjnego, ponieważ to on dyktuje średnicę talerzyka, a nie odwrotnie. Styropian EPS, XPS i grafitowy tolerują podkładki 60 mm, natomiast wełna mineralna miękka (do 60 kg/m³) wymaga minimum 85 mm, a twarda (powyżej 80 kg/m³) co najmniej 120 mm. Pomylenie tej zależności skutkuje trwałym osiadaniem izolacji przy krawędziach talerzyka.

Drugi krok to rozpoznanie podłoża, czyli grubości i klasy płyty OSB. Standardowa płyta OSB/3 ma grubość 12, 15, 18 lub 22 mm, a jej nośność na wyciąganie rośnie proporcjonalnie do głębokości zakotwienia gwintu. Dla OSB 12 mm minimalna efektywna głębokość gwintu to 24 mm, dla OSB 18 mm to 36 mm, a dla OSB 22 mm to 44 mm. Wartości te wynikają z normy PN-EN 300 klasyfikującej płyty ze względu na wytrzymałość mechaniczną.

Trzeci krok to dobór średnicy talerzyka, którą warunkuje gęstość izolacji, a nie estetyka elewacji. Średnica 60 mm rozkłada siłę na około 28 cm² powierzchni, 85 mm na 57 cm², a 120 mm na 113 cm². Dwukrotne zwiększenie średnicy daje czterokrotne zwiększenie pola docisku, co w przypadku miękkiej wełny eliminuje efekt wciskania materiału pod łeb wkręta.

Czwarty krok to obliczenie długości wkręta według wzoru: grubość izolacji + grubość powietrzna (jeśli występuje) + efektywna głębokość gwintu w OSB + 5 mm marginesu na ewentualne nierówności podłoża. Przykładowo dla izolacji 100 mm na OSB 18 mm bez szczeliny powietrznej wzór daje 100 + 0 + 36 + 5 = 141 mm, co zaokrągla się do standardowej długości 160 mm, ponieważ zbyt krótki wkręt nie zahaczy o wystarczającą liczbę włókien.

Piąty krok to wyznaczenie ilości sztuk na metr kwadratowy, które zależy od strefy obciążenia wiatrem. Strefa środkowa elewacji toleruje 6 szt./m², strefa brzegowa (pasy o szerokości 1 m wokół narożników) wymaga 8-10 szt./m², a strefa narożników zewnętrznych nawet 12 szt./m². Na elewacji o powierzchni 100 m² ze styropianem 15 cm w układzie standardowym potrzeba około 600 talerzyków DISC i 600 wkrętów o długości 200 mm.

Najczęstsze błędy przy mocowaniu izolacji do płyt OSB

Pierwszy błąd to traktowanie OSB jak betonu i stosowanie kołków rozporowych zamiast wkrętów. Płyta OSB nie ma strefy ściskania, w którą kliny kołka mogłyby się wbić, więc kołek rozporowy po prostu rozsadza materiał i wypada po pierwszym cyklu termicznym. Prawidłowym łącznikiem jest wkręt z pełnym gwintem na odcinku co najmniej 8 średnic trzpienia.

Drugi błąd to zbyt krótki wkręt, który nie angażuje wystarczającej liczby włókien płyty. Norma PN-EN 1995-1-1 wymaga głębokości zakotwienia równej ośmiu średnicom trzpienia, a praktyka montażowa zaleca margines plus 20% na wypadek pęknięcia krawędzi. Skrócenie wkręta o 10 mm poniżej tego progu obniża nośność o około 35%, co w strefie narożnej budynku oznacza realne ryzyko wyrwania talerzyka przy silnym wietrze.

Trzeci błąd to montaż talerzyka dociskowego bez uwzględnienia prostoliniowości płyty OSB. Krzywizna większa niż 2 mm na metrze bieżącym powoduje, że część talerzyków nie dolega płasko do izolacji i z czasem odkształca się pod obciążeniem wiatrem. Rozwiązaniem jest wstępne szlifowanie lub dobór wkrętów o regulowanej długości, które pozwalają wyrównać tolerancje montażowe do 5 mm.

Czwarty błąd to zbyt mała średnica talerzyka przy miękkiej wełnie mineralnej, która pod obciążeniem własnym osiada wokół łba wkręta. Zagłębienie o głębokości 3-4 mm to nie tylko defekt estetyczny, lecz także lokalny mostek termiczny, przez który ucieka około 5-8% ciepła z warstwy izolacyjnej w danym punkcie. Na elewacji 100 m² z 600 punktami kotwienia straty te mogą wynieść 200-300 kWh rocznie.

Piąty błąd to mieszanie łączników od różnych producentów w jednym układzie mocowania. Średnice trzpieni, tolerancje gniazd TORX i grubości blachy talerzyków różnią się między sobą o ułamki milimetra, a te różnice kumulują się przy montażu i powodują, że część łączników nie osiąga zadeklarowanej nośności. Kupowanie kompletu u jednego producenta eliminuje ten problem i upraszcza reklamację w razie usterki.

Uwaga: Wkręt krótszy niż 8 średnic trzpienia w OSB nie spełnia wymagań Eurocode 5 i nie powinien być stosowany w strefach brzegowych elewacji narażonych na ssanie wiatru powyżej 1,0 kN/m².

Szósty, rzadziej dostrzegany błąd, to brak uszczelnienia miejsca przejścia wkręta przez membranę wiatroizolacyjną. Każdy otwór w membranie to potencjalny punkt przenikania wody, który po kilku sezonach zaczyna degradować płytę OSB od wewnątrz. Rozwiązaniem jest użycie wkrętów z podkładką EPDM lub nałożenie kropli trwale elastycznego kitu bezpośrednio pod łeb przed ostatecznym dokręceniem.

Kiedy NIE stosować danego rozwiązania

Talerzyków DISC 60 mm nie wolno używać do mocowania wełny mineralnej o gęstości poniżej 80 kg/m³, ponieważ zbyt mała średnica nie rozkłada siły docisku i powoduje trwałe wgłębienia. Analogicznie wkrętów TORX 4,5x50 nie stosuje się do izolacji grubszej niż 30 mm, ponieważ efektywna głębokość gwintu w OSB spada poniżej bezpiecznego minimum 18 mm.

Wkrętów ocynkowanych nie powinno się aplikować w środowiskach korozyjnych (baseny, zakłady chemiczne, strefy nadmorskie), gdzie warstwa cynku ulega zbyt szybkiej degradacji. W takich warunkach normą jest stal nierdzewna A2 lub A4, której cena za sztukę jest trzy- do pięciokrotnie wyższa, ale żywotność wydłuża się z 15 do 40 lat.

Dobór ilościowy przykład praktyczny

Na elewację wentylowaną o powierzchni 100 m², z płytą OSB/3 18 mm i wełną mineralną 120 mm w szczelinie wentylacyjnej 40 mm, rachunek wygląda następująco: grubość izolacji 120 mm + szczelina 40 mm + głębokość gwintu 36 mm + margines 5 mm = 201 mm, co zaokrągla się do wkręta 200 mm. Talerzyk 120 mm, rozstaw 6 szt./m² w strefie środkowej i 10 szt./m² w strefie narożnej, co przy proporcji 70% do 30% daje średnio 7,2 szt./m². Łącznie potrzeba 720 talerzyków i 720 wkrętów, czyli 8 opakowań talerzyków 120 mm po 27 zł i 8 opakowań wkrętów 200 mm po 89 zł. Łączny koszt materiału: 216 + 712 = 928 zł, czyli 9,28 zł/m².

Porada: Przy dużych zamówieniach powyżej 1000 sztuk większość producentów oferuje rabaty ilościowe sięgające 15-25%, co obniża koszt łączników o kilka złotych na metrze kwadratowym. Wykonawcy realizujący elewacje na zlecenie mogą dodatkowo skorzystać z programów partnerskich dla firm, w których ceny hurtowe różnią się od detalicznych nawet o 30%.

Dobór łączników do mocowania styropianu do płyty OSB sprowadza się do trzech parametrów: średnicy talerzyka podyktowanej gęstością izolacji, długości wkręta wynikającej z grubości płyty i warstwy materiału oraz ilości punktów kotwienia wynikającej ze strefy obciążenia wiatrem. Pominiecie któregokolwiek z tych trzech elementów skutkuje mostkami termicznymi, osiadaniem izolacji albo wyrwaniem talerzyków przy pierwszej wichurze. Norma PN-EN 1995-1-1 i klasyfikacja płyt wg PN-EN 300 stanowią twarde ramy, w których mieści się każdy poprawnie zaprojektowany montaż.

Źródła danych i norm: PN-EN 1995-1-1 (Eurocode 5 projektowanie konstrukcji drewnianych), PN-EN 300 (płyty OSB definicje, klasyfikacja i wymagania techniczne), katalogi techniczne producentów łączników do izolacji fasadowych, publikacja ITB nr 418/2006 (zasady doboru łączników mechanicznych do ocieplania ścian). Szczegółowe wykresy obciążeń wiatrem wg PN-EN 1991-1-4 są dostępne w serwisie Polskiego Komitetu Normalizacyjnego (pkn.pl) oraz w bazie norm PKN.
