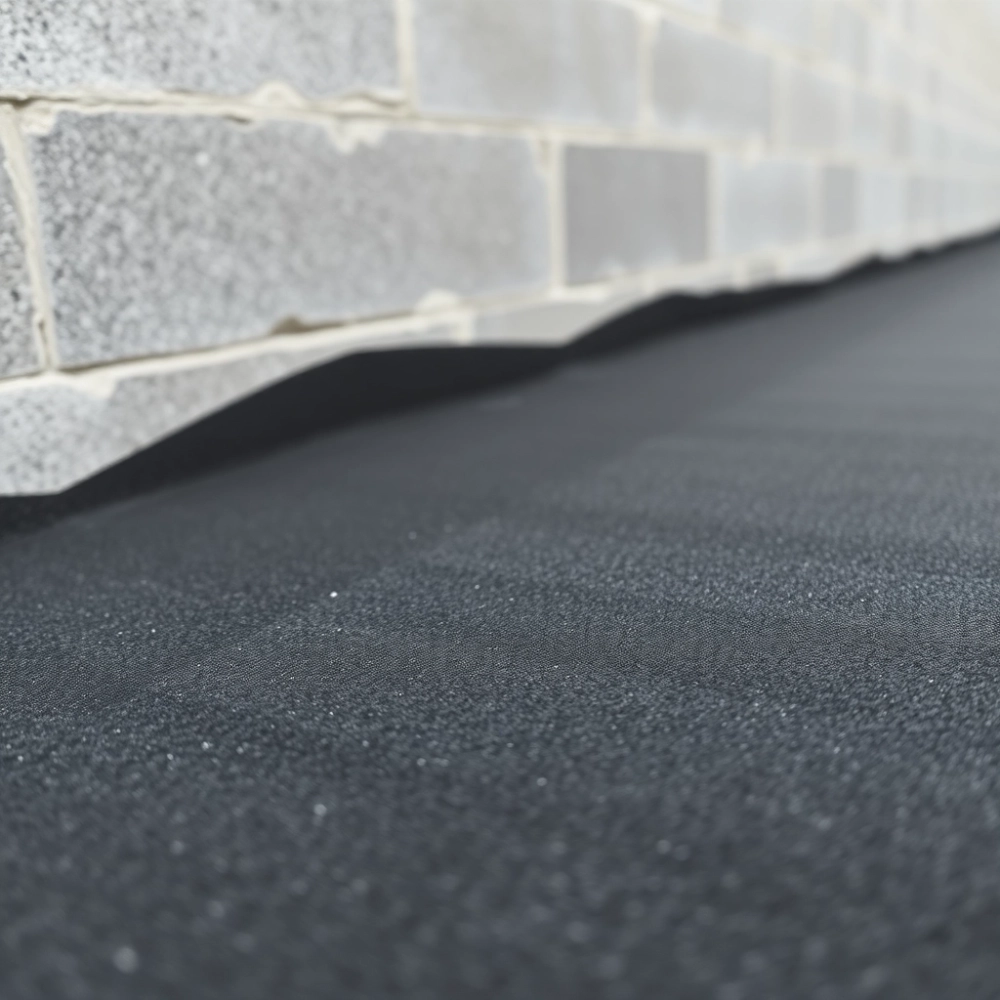

Jaka papa pod ściany nośne? Praktyczny przewodnik inwestora

Wybór papy pod ściany nośne to decyzja, która zamyka się między pierwszą a trzecią warstwą bloczków, a skutki zaniedbań widać dopiero po dwóch, czasem pięciu latach. Woda kapilarna potrafi wejść w mur na wysokość półtora metra, zanim pierwsza plama pojawi się na tynku. Dlatego izolacja pozioma pod ścianami nadziemia wymaga materiału, który nie tylko blokuje wilgoć, ale także wytrzyma obciążenia mechaniczne pierwszej warstwy muru i przeniesie naprężenia termiczne przez kolejne dekady eksploatacji.

• Dlaczego izolacja pozioma pod ścianą nośną decyduje o trwałości budynku
• Materiały hydroizolacyjne pod ściany nośne porównanie techniczne
• Wykonanie izolacji pod ścianą krok po kroku
• Połączenie izolacji ściany z podłogą na gruncie
• Najczęstsze błędy wykonawcze i checklista odbioru
• Kosztorys orientacyjny i wpływ na energooszczędność

Dlaczego izolacja pozioma pod ścianą nośną decyduje o trwałości budynku

Mechanizm podciągania kapilarnego opisał już Henry Darcy w XIX wieku. Woda gruntowa, napędzana napięciem powierzchniowym, wędruje przez mikropory betonu i zaprawy jak przez system rurek o średnicy mniejszej niż milimetr. Bez przegrody izolacyjnej pierwsza warstwa muru działa jak knot świecy, transportując wilgoć w górę aż do momentu, w którym ciśnienie hydrostatyczne zrównoważy się z siłami kapilarnymi.

Skutki braku izolacji poziomej pojawiają się w trzech charakterystycznych scenariuszach. Pierwszy: uszkodzenie izolacji pionowej fundamentu przez korzenie, osiadanie gruntu lub błędy wykonawcze powoduje, że woda dostaje się pod mur i nie ma jak odpłynąć. Drugi: brak izolacji od wewnątrz w połączeniu z nieszczelną izolacją poziomą zamyka wilgoć technologiczną w betonie, która nie może wyschnąć ani do gruntu, ani do pomieszczenia. Trzeci: niewłaściwe połączenie izolacji ściany z izolacją podłogi na gruncie tworzy mostek wilgociowy wzdłuż styku wieńca z płytą.

Koszt poprawki po zasypaniu fundamentów zaczyna się od 800 zł za metr bieżący iniekcji krzemianowej, a kończy na rozbiórce posadzki i odkopaniu ścian. Koszt poprawki na etapie murowania pierwszej warstwy to kilkanaście złotych za metr kwadratowy izolacji i pół dnia roboczego. Proporcja 50:1 mówi sama za siebie.

Z punktu widzenia fizyki budowli prawidłowa izolacja pozioma pełni trzy funkcje jednocześnie. Blokuje transport kapilarny wody z gruntu do muru, rozkłada naprężenia punktowe od pierwszej warstwy bloczków na całą szerokość ławy fundamentowej i kompensuje drobne nierówności podłoża, które przy twardej papie mogłyby stać się mikroskopijnymi koncentratorami naprężeń.

Materiały hydroizolacyjne pod ściany nośne porównanie techniczne

Trzy rodzaje materiałów dominują na polskich budowach w segmencie izolacji poziomej pod pierwszą warstwą bloczków. Każdy z nich sprawdza się w innym scenariuszu i ma granice, po przekroczeniu których przestaje spełniać swoją funkcję.

Papa modyfikowana SBS (styren-butadien-styren) to wciąż najczęstszy wybór na budowach domów jednorodzinnych. Elastomery SBS nadają masie asfaltowej elastyczność w temperaturach od minus dwudziestu do plus osiemdziesięciu stopni Celsjusza, a osnowa poliestrowa przejmuje naprężenia mechaniczne od osiadania muru. Papa taka nie pęka przy lekkim osiadaniu i zachowuje szczelność nawet wtedy, gdy podłoże pracuje pod obciążeniem. Jej wadą pozostaje wrażliwość na promieniowanie UV w fazie montażu oraz konieczność zgrzewania lub klejenia na zakładkach, co wymaga palnika i umiejętności.

Folia polietylenowa o grubości co najmniej 0,4 mm (zgodnie z wymogami normy PN-B-24000 dla izolacji przeciwwilgociowej) sprawdza się tam, gdzie podłoże jest idealnie równe, a ściana nie przenosi dużych naprężeń punktowych. Folia jest lekka, łatwa w rozwijaniu i nie wymaga zgrzewania, ale pod obciążeniem bloczków z betonu komórkowego o masie 80-120 kg na metr kwadratowy może ulec lokalnemu ścieśnieniu, jeśli pod spodem pozostanie choćby drobna nierówność. Nie stosuje się jej pod mury z silki ani pod bloczki fundamentowe z betonu ciężkiego.

Membrany EPDM (kauczuk etylenowo-propylenowo-dienowy) to rozwiązanie premium, które zyskuje popularność w budownictwie energooszczędnym. Materiał zachowuje elastyczność przez pięćdziesiąt lat, jest odporny na ozon, kwasy humusowe i agresywne wody gruntowe. Jego wysoka cena wynika z technologii wulkanizacji i konieczności użycia specjalistycznych taśm łączących. Sprawdza się w gruntach o podwyższonej agresywności chemicznej oraz tam, gdzie inwestor planuje dom pasywny i nie chce ryzykować degradacji izolacji w perspektywie pokolenia.

Folia PE nie nadaje się pod ściany z bloczków silikatowych (silki), ponieważ ich twardość i masa punktowa przekraczają granicę wytrzymałości folii na ściskanie. W takim wypadku jedynym poprawnym wyborem pozostaje papa modyfikowana SBS na osnowie poliestrowej lub membrana EPDM.

Decyzja o wyborze materiału powinna uwzględniać rodzaj ścian fundamentowych, kategorię gruntu i klasę agresywności wody. W gruntach piaszczystych o niskim poziomie wód gruntowych folia 0,4 mm bywa wystarczająca. W glinach i iłach, gdzie woda zalega dłużej po opadach, papa SBS stanowi bezpieczniejszy standard. Tam, gdzie badania wykazały agresję chemiczną wody gruntowej (siarczany, chlorki), membrana EPDM eliminuje ryzyko degradacji asfaltu.

Wykonanie izolacji pod ścianą krok po kroku

Przygotowanie podłoża zaczyna się od wyrównania powierzchni ławy zaprawą cementową. Tolerancja nierówności nie powinna przekraczać pięciu milimetrów na dwóch metrach bieżących, w przeciwnym razie papa ugina się pod bloczkami i tworzy kieszenie powietrzne, w których gromadzi się skroplona wilgoć. Po związaniu wyrównawczej zaprawy (zwykle siedem dni) całą powierzchnię pokrywa się primerem bitumicznym, który wchodzi w pory betonu i tworzy spoinę adhezyjną dla papy lub folii. Primer schnie od dwóch do ośmiu godzin w zależności od temperatury.

Układanie papy odbywa się pasami z zakładkami minimum dziesięciu centymetrów na łączeniach podłużnych i piętnastu na poprzecznych. Zakładka chroni przed kapilarnym wnikaniem wody w szczelinę między pasami, która przy zbyt małym zakładzie działa jak rynna transportująca wodę pod izolację. Każdy pas papy zgrzewa się palnikiem lub kleji lepiszczem bitumicznym, a następnie dociska wałkiem, by usunąć pęcherzyki powietrza. Papa foliowana na wierzchu (z posypką lub folią termotopliwą) nie wymaga dodatkowej warstwy ochronnej przed murowaniem.

Wywinięcie izolacji poza obrys muru to jeden z najważniejszych detali całego rozwiązania. Na zewnętrznej krawędzi ściany papa lub folia musi wystawać na grubość planowanego ocieplenia fundamentu (zwykle piętnaście do dwudziestu centymetrów), by możliwe było połączenie z izolacją pionową cokołu. Na wewnętrznej krawędzi izolacja wywija się dwadzieścia centymetrów na poziom przyszłej podłogi, tworząc zakładkę z hydroizolacją podłogi na gruncie. Ten fartuch osłania styk ściany z płytą, który bez izolacji staje się głównym mostkiem wilgociowym.

Ochrona fartucha izolacyjnego w trakcie dalszych prac to problem, z którym mierzy się co trzecia budowa. Rusztowania, wózki z bloczkami, ruch pieszy ekip murarskich potrafią przedziurawić folię lub rozerwać papę, zanim ktokolwiek zdąży zasypać wykop. Rozwiązanie polega na prowizorycznym zabezpieczeniu fartucha arkuszami papy lub płytami XPS, które po zakończeniu murowania zdejmuje się przed ułożeniem izolacji pionowej.

Gruntowanie świeżo ułożonej papy przed położeniem drugiej warstwy (w systemach dwuwarstwowych) poprawia przyczepność i eliminuje pęcherzyki powietrza między warstwami. W systemach jednowarstwowych, wystarczających dla większości domów jednorodzinnych, ta czynność odpada, ale wymaga użycia papy o grubości co najmniej czterech milimetrów z posypką gruboziarnistą.

Połączenie izolacji ściany z podłogą na gruncie

Kolejność warstw w podłodze na gruncie decyduje o tym, czy izolacja pozioma pod ścianą zadziała w pełni. Zasada jest prosta i wynika z fizyki przepływu wody: izolacja pod ścianą musi leżeć pod spodem (bliżej gruntu), izolacja podłogi na wierzchu (bliżej pomieszczenia). Woda migrująca kapilarnie z płyty fundamentowej trafia wtedy na barierę i nie przedostaje się pod ścianę. Odwrócenie tej kolejności tworzy kanał, którym wilgoć z podłogi wędruje pod ścianę i dalej w górę muru.

Schemat warstw od dołu wygląda następująco: zagęszczony piasek, chudy beton (podkładowy), izolacja przeciwwilgociowa podłogi (folia PE 0,3 mm lub papa termozgrzewalna), styropian lub XPS, folia PE oddzielająca, wylewka betonowa. Izolacja podłogi wywija się na ścianę fundamentową i łączy na zakładkę z fartuchem izolacji poziomej ściany. To połączenie musi być ciągłe, bez przerw, by woda nie znalazła szczeliny.

Przejścia instalacyjne przez izolację (rury kanalizacyjne, wodociągowe, przepusty na kable) wymagają osobnego uszczelnienia manszetami lub kołnierzami bitumicznymi. Otwór wycięty w papie bez manszetu staje się punktem wejścia wody pod izolację, a stamtąd już blisko do kapilarnego transportu w całej strukturze podłogi. Manszeta EPDM lub bitumiczna nakleja się wokół rury przed ułożeniem warstw podłogi.

Narożniki i styki ścian wewnętrznych wymagają wywinięcia izolacji na obu ścianach z zakładką minimum piętnastu centymetrów. W tym miejscu powstaje kształtka w kształcie litery L, którą formuje się z dwóch pasów papy sklejonych lub zgrzanych na zakładkę. Cięcie papy pod kątem prostym bez wywinięcia zostawia szczelinę w narożniku, przez którą woda przedostaje się do wnętrza budynku.

Najczęstsze błędy wykonawcze i checklista odbioru

Brak zakładu między pasami izolacji to błąd, który pojawia się na co piątej budowie, zwłaszcza gdy ekipa się spieszy lub nie ma doświadczenia z papą termozgrzewalną. Zakład mniejszy niż dziesięć centymetrów tworzy mikroszczelinę, która działa jak rynna transportująca wodę pod izolację. Po roku eksploatacji woda pojawia się na styku ściany z podłogą w postaci ciemnego zaciek lub wykwitów solnych.

Dziurawienie fartucha izolacyjnego podczas murowania to drugi najczęstszy grzech wykonawców. Bloczki upuszczone z wózka, ostre krawędzie palet, przesuwanie rusztowań potrafią rozerwać folię lub papę w miejscu, które potem znika pod warstwą ocieplenia i tynku. Naprawa po zasypaniu wymaga odkopania ściany i nałożenia łaty z tej samej papy z wywinięciem minimum piętnastu centymetrów poza uszkodzenie.

Użycie niewłaściwego primera lub jego całkowity brak to trzeci błąd, który obniża przyczepność papy do betonu. Primer musi być bitumiczny, przeznaczony do kontaktu z daną osnową papy. Primer akrylowy lub grunt do farb lateksowych nie tworzy spoiny adhezyjnej i papa zaczyna odchodzić od podłoża pod wpływem naprężeń termicznych. Sprawdzenie polega na próbie oderwania fragmentu papy po dwudziestu czterech godzinach od ułożenia, jeśli daje się oderwać ręką, primer był zły.

Brak wyrównania podłoża przed ułożeniem folii PE skutkuje powstawaniem kieszeni powietrznych pod bloczkami, które po obciążeniu muru stają się mikropęknięciami w folii. Folia nie ma pamięci kształtu i nie kompensuje nierówności tak dobrze jak papa. Dopuszczalna tolerancja podłoża pod folię to trzy milimetry na metrze bieżącym, nie pięć jak pod papę.

Ułożenie izolacji podłogi pod izolacją ściany (a nie na wierzchu) odwraca fizykę przepływu wody i tworzy mostek wilgociowy na styku wieńca z płytą. Ten błąd jest trudny do naprawy po zasypaniu wykopu, bo wymaga rozbiórki fragmentu podłogi i ponownego ułożenia warstw we właściwej kolejności.

Czy wiesz, że… podciąganie kapilarne w murach z cegły pełnej potrafi sięgać dwóch i pół metra wysokości, a w murach z betonu komórkowego nawet trzech metrów? To efekt drobnych porów i sił napięcia powierzchniowego, który Henry Darcy opisał już w 1856 roku, badając przepływ wody przez piaski filtracyjne.

Checklista odbioru izolacji pod ścianami nadziemia

• Podłoże wyrównane, tolerancja nierówności nie przekracza pięciu milimetrów na dwóch metrach.
• Powierzchnia zagruntowana primerem bitumicznym zgodnym z rodzajem papy lub folii.
• Zakłady podłużne minimum dziesięć centymetrów, poprzeczne piętnaście centymetrów.
• Fartuch wywinięty na zewnątrz na grubość ocieplenia, do wewnątrz dwadzieścia centymetrów.
• Brak widocznych uszkodzeń mechanicznych (dziur, rozdarć, przebić).
• Połączenie z izolacją podłogi na gruncie zapewnione na zakładkę dwudziestu centymetrów.
• Przejścia instalacyjne uszczelnione manszetami lub kołnierzami bitumicznymi.
• Narożniki i styki ścian wykończone kształtką L z zakładką piętnastu centymetrów.
• Fartuch zabezpieczony przed uszkodzeniem w trakcie dalszych prac (płyty XPS lub papa ochronna).
• Odbiór udokumentowany wpisem do dziennika budowy z podpisem kierownika budowy.

Kosztorys orientacyjny i wpływ na energooszczędność

Robocizna ułożenia izolacji poziomej pod ścianami nadziemia wynosi od dwunastu do dwudziestu pięciu złotych za metr kwadratowy w zależności od regionu i wybranej technologii. Materiał (papa SBS, folia, membrana) to dodatkowe sześć do siedemdziesięciu złotych za metr kwadratowy według tabeli porównawczej. Łączny koszt dla domu o obrysie fundamentów dziesięć na dwanaście metrów (sto dwadzieścia metrów kwadratowych powierzchni izolacji) mieści się w przedziale od dwóch tysięcy do siedmiu tysięcy złotych. To ułamek procenta wartości całej inwestycji, a jego pominięcie generuje koszty remontowe wielokrotnie wyższe.

Wilgoć w murze obniża izolacyjność termiczną ściany nawet o trzydzieści procent, ponieważ woda w porach materiału ma przewodność cieplną dwudziestokrotnie wyższą niż powietrze. Dom z zawilgoconą ścianą zużywa więcej energii na ogrzewanie, a system wentylacji musi usuwać nie tylko parę wodną z oddychania i gotowania, ale także wilgoć budowlaną uwięzioną w murach. Inwestycja w prawidłową izolację poziomą zwraca się nie tylko przez uniknięcie remontów, ale także przez niższe rachunki za ogrzewanie przez cały okres eksploatacji budynku.

Normy i dokumenty odniesienia przy odbiorze izolacji poziomej: PN-EN 13967 (elastyczne wyroby wodochronne wyroby z tworzyw sztucznych i gumy do izolacji przeciwwilgociowej), PN-B-24000 (papa asfaltowa na osnowie tekturowej i welonowej), instrukcje ITB dotyczące hydroizolacji fundamentów oraz wytyczne producentów membran EPDM. Szczegóły techniczne warto skonsultować z kierownikiem budowy, który odpowiada za zgodność rozwiązań z projektem i dokumentacją producenta.

Wybór papy pod ściany nośne pozostaje jedną z tych decyzji budowlanych, w których oszczędność na materiale mnoży się przez koszty napraw. Papa modyfikowana SBS na osnowie poliestrowej, ułożona z właściwymi zakładami i wywinięta na krawędziach, stanowi bezpieczny standard dla większości domów jednorodzinnych w polskich warunkach gruntowych. W scenariuszach agresywnej wody gruntowej lub budownictwa pasywnego membrana EPDM eliminuje ryzyko degradacji izolacji w perspektywie pokolenia.

Dokumentacja źródłowa: PN-EN 13967:2017 (elastyczne wyroby wodochronne), PN-B-24000:1997 (papa asfaltowa), instrukcja ITB nr 397/2004 (hydroizolacja fundamentów), Warunki Techniczne Wykonania i Odbioru Robót Budowlanych ITB. Szczegółowe dane cenowe materiałów dostępne w katalogach producentów oraz w analizach cen rynkowych publikowanych przez Oferteo, Spectis oraz ASM.
