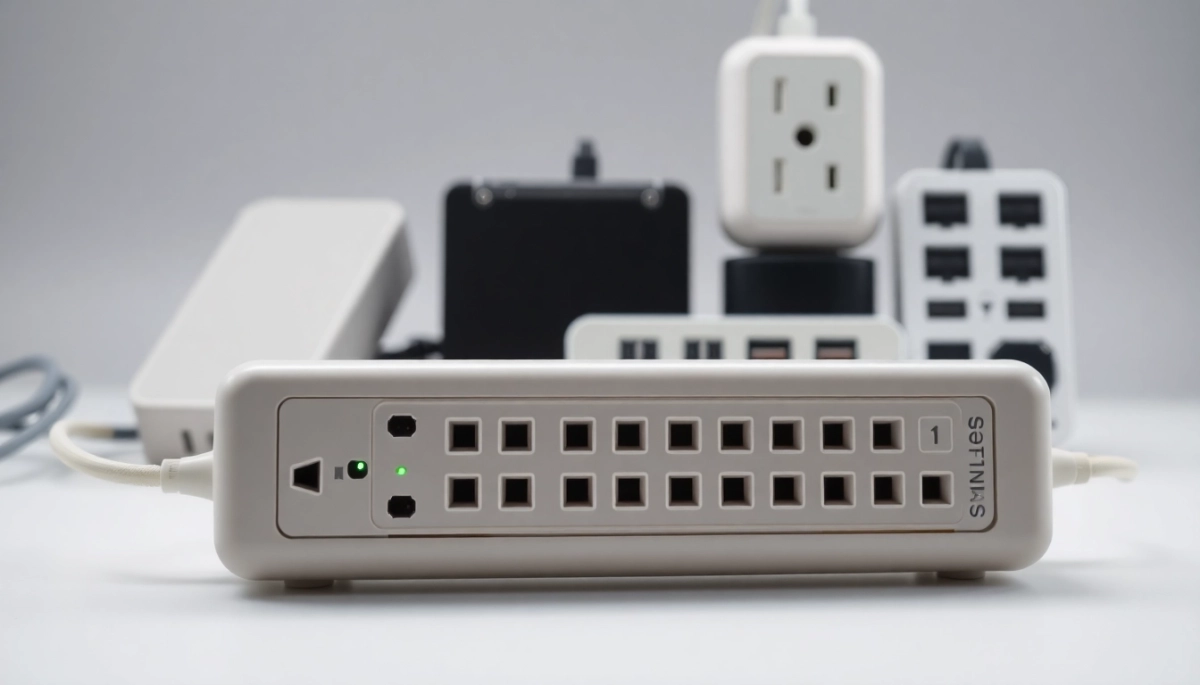

Jaka listwa przeciwprzepięciowa naprawdę ochroni Twoje urządzenia?

Rodzaje ochrony Typ 1-4 którą listwę wybrać do domu?

Przepięcia w sieci domowej dzielą się na cztery kategorie, a każda z nich wymaga innego sposobu tłumienia. Typ 1 (klasa B) montuje się w rozdzielnicy głównej i przejmuje uderzenie pioruna trafiającego bezpośrednio w budynek lub w linię energetyczną w odległości do kilkuset metrów. Jego warystory muszą absorbować energię rzędu 100 kA, więc fizycznie nie zmieściłby się w obudowie listwy biurkowej.

• Rodzaje ochrony Typ 1-4 którą listwę wybrać do domu?
• 7 kryteriów, dzięki którym kupisz właściwą listwę przeciwprzepięciową
• Ranking listew przeciwprzepięciowych TOP 5 porównanie modeli
• Pełny system ochrony i najczęstsze błędy, które kosztują sprzęt

Typ 2 (klasa C) to drugie sito, umieszczane również w rozdzielnicy, ale już za licznikiem. Redukuje resztkowe przepięcia, które przetrwały barierę Typu 1, oraz krótkie skoki napięcia wywołane przełączaniem transformatorów w sieci dystrybucyjnej. Typ 3 (klasa D) chroni bezpośrednio gniazdo, do którego wpinasz komputer, telewizor czy router.

Do domów jednorodzinnych najczęściej trafiają ograniczniki Typ 1+2 (B+C) jedno urządzenie łączące obie funkcje. Taki kompakt chroni instalację przed bezpośrednim piorunem i jednocześnie gasi skoki wywołane operacjami łączeniowymi w sieci. Listwa Typ 3 zamyka trójkąt ochronny tuż przy sprzęcie, bo nawet kilka metrów kabla zasilającego potrafi zindukować dodatkowy impuls.

Osobna sprawa to ochrona sygnałowa. Przepięcie wchodzi do domu nie tylko przewodem fazowym, ale również kablem antenowym, sieciowym RJ45 czy koncentrycznym od dekodera. Dlatego pełnowartościowy system uwzględnia ograniczniki przepięć w torze LAN (RJ45) oraz antenowym, zamontowane możliwie blisko wejścia przewodu do budynku.

Wybór listwy zależy od stanu instalacji. W mieszkaniu w bloku nie zamontujesz ogranicznika w rozdzielnicy głównej, bo ta należy do administracji budynku. W takim wypadku pozostaje Typ 3 przy odbiorniku plus skuteczne uziemienie gniazda. W domu z własną rozdzielnicą warto postawić na Typ 1+2, a listwę traktować jako uzupełnienie, nie fundament.

Co z mieszkaniem w bloku bez uziemienia?

Brak bolca ochronnego w gniazdku to sygnał ostrzegawczy, bo warystor w listwie odprowadza nadmiar energii właśnie do uziemienia. Bez niego napięcie nie ma dokąd uciec i cały mechanizm staje się atrapą. W takiej sytuacji listwa może co najwyżej ograniczyć krótkie impulsy, lecz przy poważnym przepięciu zadziała bezpiecznik termiczny, odcinając zasilanie zanim warystor eksploduje.

7 kryteriów, dzięki którym kupisz właściwą listwę przeciwprzepięciową

Rynek zalewa morze podobnie wyglądających urządzeń, lecz spora część z nich nie spełnia nawet podstawowych wymagań. Kontrola UOKiK z 2019 roku wykazała wady konstrukcyjne w 7 z 15 przebadanych modeli, w tym brak deklarowanego warystora czy zbyt niską wytrzymałość udarową. Poniższe kryteria pozwalają odsiać atrapy od produktów, które faktycznie chronią.

Prąd udarowy (Imax) ile kA naprawdę potrzebujesz?

Parametr Imax mówi, jaki jednorazowy impuls wytrzyma warystor, zanim ulegnie degradacji. Dla domowego sprzętu elektronicznego rozsądne minimum to 6 kA, lecz warto celować w modele z Imax 10-36 kA. Wyższa wartość oznacza dłuższą żywotność i większy margines bezpieczeństwa przy powtarzających się przepięciach.

Czas reakcji i warystory z bezpiecznikiem termicznym

Warystor tlenkowy (MOV) reaguje w nanosekundach, co wystarcza, by odciąć impuls zanim dotrze do wrażliwych obwodów. Sam warystor jednak przegrzewa się pod wpływem kolejnych uderzeń i może zapalić się przy długotrwałym przepięciu sieciowym. Dlatego kluczowy jest wbudowany bezpiecznik termiczny, który mechanicznie odłącza moduł, gdy temperatura przekroczy bezpieczny próg.

Filtr EMI/RFI ochrona przed zakłóceniami

Kondensatory i dławiki w filtrze tłumią zakłócenia elektromagnetyczne generowane przez silniki, świetlówki czy ładowarki impulsowe. Dla sprzętu audio-wizualnego filtr bywa ważniejszy niż sam warystor, bo szum z sieci potrafi popsuać jakość dźwięku i obrazu skuteczniej niż krótkie skoki napięcia.

Ilość gniazd, typ Schuko i długość kabla

Standardowe gniazdo Schuko (CEE 7/5) obsługuje wtyczki z bolcem, popularne w Polsce. Warto zwrócić uwagę na rozstaw gniazd, bo masywne zasilacze laptopowe potrafią zasłonić sąsiednie sloty. Kabel o długości 1,5-3 m daje swobodę ustawienia listwy pod biurkiem, a zbyt długi przewód staje się pętlą indukcyjną, która sama generuje przepięcia.

Sygnalizacja LED i wyłącznik

Dioda informuje, czy warystor jest sprawny, bo po silnym uderzeniu element może przestać chronić, choć listwa nadal przepuszcza prąd. Wyłącznik podświetlany ułatwia odcięcie wszystkich odbiorników jednym kliknięciem, co przyda się zwłaszcza podczas burzy, gdy wychodzisz z domu.

Ubezpieczenie podłączonego sprzętu

Część producentów oferuje polisę pokrywającą straty, gdy listwa zawiedzie. Suma gwarancyjna waha się od 20 000 do 100 000 zł, lecz warunki bywają restrykcyjne: konieczne jest poprawne uziemienie, dowód zakupu i zgłoszenie szkody w terminie. Polisa nie zastępuje skutecznego warystora, ale stanowi cenne uzupełnienie.

Certyfikaty i normy

Symbol CE sam w sobie nic nie gwarantuje, bo to deklaracja producenta. Wiary godnym potwierdzeniem są badania w niezależnym laboratorium oraz zgodność z normą PN-EN 61643-11, która definiuje wymagania dla ograniczników niskonapięciowych. Lista dystrybutorów polecanych przez TIM lub hurtownie elektryczne to dodatkowy filtr jakości.

Ranking listew przeciwprzepięciowych TOP 5 porównanie modeli

Poniższe zestawienie obejmuje modele dostępne na polskim rynku, przetestowane przez redakcje branżowe i dystrybutorów. Ceny orientacyjne pochodzą z ofert hurtowni elektrycznych i mogą się różnić w zależności od sklepu.

EVER Optima 5 solidna baza dla sprzętu biurowego

Polska marka, znana głównie z zasilaczy UPS, oferuje listwę z filtrem EMI i bezpiecznikiem termicznym. Pięć gniazd Schuko, kabel o długości 1,8 m, sygnalizacja LED poprawności działania. Ubezpieczenie 20 000 zł chroni komputery stacjonarne i monitory, a czas reakcji poniżej 25 ns wystarcza, by odciąć typowy impuls sieciowy.

Lanberg SP1-5 budżet, gdy sprzęt nie jest krytyczny

Najtańsza pozycja w zestawieniu, adresowana do użytkowników, którzy chcą chronić drukarki, ładowarki czy starsze telewizory. Imax 6 kA to minimum dopuszczalne dla domu, ale brak polisy ubezpieczeniowej i skromniejszy filtr EMI sprawiają, że do sprzętu za kilka tysięcy złotych warto dopłacić.

Legrand Valena 6 premium z europejską polisą

Francuski producent stawia na komponenty wysokiej jakości i rozbudowany warystor. Sześć gniazd z rozstawem pozwalającym podłączyć masywne zasilacze, podświetlany wyłącznik, przewód 3 m. Polisa pokrywa straty do 50 000 €, co w praktyce oznacza spokój przy komputerze gamingowym czy zestawie audio-wideo.

Eaton Protection Strip 6 kompromis ceny i możliwości

Model od firmy specjalizującej się w zasilaniu awaryjnym. Imax 13 kA, czas reakcji 1 ns, wbudowany filtr przeciwzakłóceniowy. Ubezpieczenie 20 000 € obejmuje sprzęt podłączony do listwy pod warunkiem eksploatacji zgodnej z instrukcją. Rozsądny wybór dla średniej klasy sprzętu elektronicznego.

APC Essential PM5-GR marka z tradycją w ochronie zasilania

APC, należące do Schneider Electric, oferuje listwę z warystorem 16 kA i filtrem EMI klasy konsumenckiej. Pięć gniazd, dioda statusu, wyłącznik z podświetleniem. Polisa 50 000 € dotyczy wyłącznie krajów, gdzie APC prowadzi formalną obsługę roszczeń, dlatego przed zakupem warto sprawdzić szczegóły na stronie producenta.

Pełny system ochrony i najczęstsze błędy, które kosztują sprzęt

Listwa, nawet najlepsza, to ostatni element układanki. Bez sprawnej instalacji odgromowej i uziemienia cały system traci skuteczność, bo energia przepięcia nie ma dokąd odpłynąć. Norma PN-HD 60364 definiuje cztery strefy ochrony LPZ (Lightning Protection Zone), od LPZ 0 na zewnątrz budynku do LPZ 3 przy wrażliwym sprzęcie, i zaleca, by granice między strefami wyznaczały właśnie ograniczniki kolejnych typów.

Uziemienie o rezystancji ≤10 Ω to warunek absolutny dla ochrony odgromowej, choć w praktyce warto dążyć do wartości poniżej 5 Ω. W domu jednorodzinnym pomiar wykonuje się razem z badaniem okresowym instalacji, które powinno odbywać się co pięć lat. Bez aktualnego protokołu nawet najdroższa listwa będzie działać na pół gwizdka.

Checklist: co kupić, zanim podłączysz komputer za 5 tys. zł

• Ogranicznik Typ 1+2 w rozdzielnicy (DEHNshield, ABB OVR) montuje elektryk z uprawnieniami SEP.
• Listwa Typ 3 przy stanowisku z Imax minimum 10 kA i bezpiecznikiem termicznym.
• Ogranicznik RJ45 dla kabla sieciowego, bo piorun potrafi wejść budynek również przez ethernet.
• Ogranicznik antenowy przy dekoderze TV lub tunerze satelitarnym.
• UPS z filtrem opcjonalnie, jeśli zależy Ci na podtrzymaniu pracy przy krótkich zanikach.

Najczęstsze błędy, które widuję w domach

Brak uziemienia w gniazdkach to plaga starszych mieszkań. Lokatorzy wymieniają instalację na nową dopiero przy generalnym remoncie, do tego czasu wtykają listwę w gniazdo bez bolca, licząc na cud. Tymczasem warystor nie ma dokąd odprowadzić nadmiaru prądu i przy silnym przepięciu może eksplodować.

Drugi błąd to kupowanie najtańszej listwy z myślą o sprzęcie za kilkanaście tysięcy złotych. UOKiK wykazał, że część budżetowych modeli nie zawierała deklarowanego warystora lub miała zaniżone parametry Imax. Polisa ubezpieczeniowa w takim wypadku nie zadziała, bo ubezpieczyciel sprawdzi, czy ochrona spełniała normy.

Trzeci problem to ignorowanie ochrony sygnałowej. Przepięcie wchodzące kablem antenowym potrafi zniszczyć tuner telewizyjny albo kartę sieciową w komputerze, nawet gdy listwa zasilająca zadziała wzorcowo. Dlatego profesjonalny montaż uwzględnia zarówno przewody fazowy, jak i sygnałowe.

FAQ trzy pytania, które padają najczęściej

Czy polisa ubezpieczeniowa naprawdę pokrywa szkody?

Tak, ale pod warunkiem dotrzymania procedury: poprawne uziemienie, montaż zgodny z instrukcją, zgłoszenie szkody w terminie z kompletem dokumentów. Ubezpieczyciel może odmówić wypłaty, jeśli listwa miała widoczne uszkodzenia mechaniczne lub była podłączona do gniazda bez uziemienia.

UPS czy listwa przeciwprzepięciowa?

To urządzenia o różnych funkcjach. Listwa tłumi krótkie impulsy napięcia, UPS podtrzymuje zasilanie przy zaniku i filtruje długie zakłócenia. Dla kompletnej ochrony najlepiej łączyć oba rozwiązania: UPS podłączony do listwy Typ 3, a listwa do gniazda w ścianie.

Czy mieszkanie w bloku wystarczy chronić tylko listwą?

Tak, pod warunkiem, że instalacja budynku posiada uziemienie i ograniczniki Typ 1+2 w rozdzielnicy głównej. W większości nowoczesnych bloków to standard, ale w starszych budynkach z lat 70. i 80. ochrona bywa szczątkowa. W takim wypadku listwa z Imax 10-15 kA i filtrem EMI stanowi rozsądne minimum.

Schemat stref ochrony LPZ jak to wygląda w praktyce

LPZ 0A obejmuje przestrzeń na zewnątrz budynku, narażoną na bezpośrednie uderzenie pioruna. LPZ 0B to strefa zewnętrzna, ale już pod zadaszeniem lub za ekranem. LPZ 1 to wnętrze budynku za ogranicznikiem Typ 1. LPZ 2 za ogranicznikiem Typ 2, a LPZ 3 to obszar przy samym odbiorniku, za listwą Typ 3. Każde przejście między strefami wymaga ogranicznika, by energia przepięcia tłumiona była stopniowo, a nie jednorazowo.

Montaż ograniczników w rozdzielnicy to robota dla elektryka z uprawnieniami SEP, bo wymaga ingerencji w instalację pod napięciem i znajomości normy PN-HD 60364. Listwę Typ 3 można podłączyć samodzielnie, o ile gniazdo posiada sprawny bolec ochronny. Próba montażu Typu 1 bez uprawnień grozi porażeniem i utratą gwarancji na urządzenie.

Wartość sprzętu elektronicznego w przeciętnym domu przekracza dziś 20 tys. zł, a jego naprawa po poważnym przepięciu potrafi kosztować tyle, co zakup nowego zestawu. Inwestycja 200-300 zł w listwę z dobrym warystorem i polisą ubezpieczeniową to ułamek tej kwoty, a daje spokój na lata. Kompletny system ochrony nie wymaga wielkich nakładów, ale konsekwencji: uziemienie, ograniczniki w rozdzielnicy, listwa przy sprzęcie i zabezpieczenie sygnałowe. Pominięcie któregokolwiek elementu zostawia lukę, którą piorun znajdzie bezbłędnie.

Źródła danych i norm: PN-HD 60364 (Instalacje elektryczne niskiego napięcia), PN-EN 61643-11 (Ograniczniki przepięć niskonapięciowe), raport kontroli UOKiK z 2019 roku, katalogi producentów EVER, Legrand, Eaton, APC (Schneider Electric), informacje techniczne TIM S.A.
