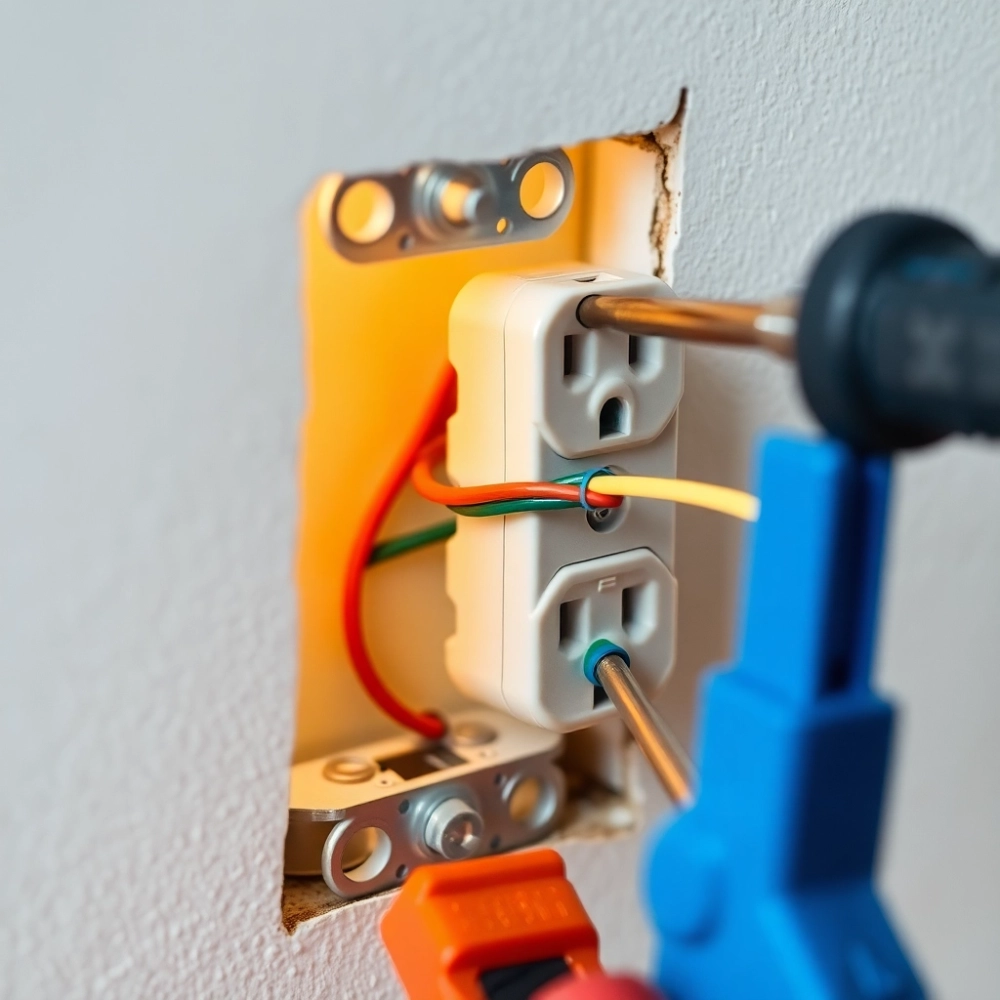

Jak zamontować gniazdko w ścianie i nie narobić sobie kłopotów
Jedno źle podłączone gniazdko potrafi spalić styk w ciągu tygodnia, a w skrajnym scenariuszu wzniecić pożar, który strawi pół mieszkania. Dobra wiadomość jest taka, że poprawny montaż gniazdka w ścianie to nie czarna magia, lecz powtarzalna sekwencja kilkunastu konkretnych czynności, którą opanujesz w jeden wieczór. Kluczem jest trzymanie się kolejności: wyłączenie napięcia, sprawdzenie miernikiem, identyfikacja przewodów po kolorze i symbolu, solidne dokręcenie zacisków oraz mechaniczny montaż mechanizmu w puszce. Poniżej rozbijam cały proces na czynniki pierwsze z naciskiem na fizykę styku, bo to właśnie tam rodzą się najczęstsze awarie domowych instalacji.
- Narzędzia, materiały i realne koszty montażu
- Kolory przewodów w gniazdku 230V i ich znaczenie
- Podłączenie gniazdka podtynkowego, podwójnego i natynkowego
- Najczęstsze błędy przy montażu gniazdka w ścianie
Narzędzia, materiały i realne koszty montażu
Zanim odkręcisz pierwszą śrubkę, przygotuj stanowisko pracy. Potrzebujesz miernika napięcia, śrubokręta płaskiego i krzyżakowego, szczypiec do ściągania izolacji, noża monterskiego, poziomicy, taśmy izolacyjnej oraz latarki czołowej. Do samego gniazdka dokup: puszkę podtynkową (jeśli wymieniasz starą), mechanizm gniazdkowy z ramką i ewentualne kołki rozporowe do montażu w betonie.
| Element | Do czego służy | Orientacyjna cena (zł) |
|---|---|---|
| Miernik napięcia (dotykowy lub bezkontaktowy) | Weryfikacja braku fazy na przewodach | 30-90 |
| Szczypce do ściągania izolacji | Precyzyjne odsłonięcie żyły na 10-12 mm | 25-60 |
| Poziomica | Ustawienie mechanizmu idealnie w pionie/poziomie | 15-40 |
| Mechanizm gniazdkowy z ramką | Właściwy element montażowy | 8-25 |
| Puszka podtynkowa | Obudowa mechanizmu w ścianie | 2-6 |
Całość powinna zamknąć się w kwocie 60-120 zł, czyli mniej więcej tyle, ile kosztuje krótka wizyta fachowca. Tym samym zwrot z samodzielnego montażu pojawia się już przy pierwszym gniazdku, a przy pięciu w całym mieszkaniu oszczędzasz tyle, by spokojnie kupić porządny miernik z certyfikatem.
Zasady BHP, o których milczy większość poradników
Zanim cokolwiek dotkniesz, wyłącz odpowiedni bezpiecznik w rozdzielni. Nie wiesz, który obwód zasila dane gniazdko? Wyłącz wszystkie, a potem metodą eliminacji ustal właściwy. Kluczowa zasada: oznacz wyłączony bezpiecznik kawałkiem taśmy z napisem, bo domownicy mają niepokojący talent do odnajdywania go w najmniej odpowiednim momencie.
Po zdjęciu pokrywy gniazdka sprawdź miernikiem napięcie między każdym zaciskiem a przewodem ochronnym. Jeśli miernik milczy, dotknij śrubokrętem zacisku L i obserwuj wskazania. Brak reakcji oznacza bezpieczny stan. Doświadczeni elektrycy stosują przy pracy z kablami zasadę jednej ręki w kieszeni: minimalizuje to ryzyko, że prąd popłynie przez klatkę piersiową, gdyby przypadkiem doszło do kontaktu z fazą.
Stara instalacja aluminiowa to osobny rozdział. Jeśli w puszce zobaczysz białe, kruche żyły zamiast miedzianych, nie łącz ich bezpośrednio z miedzianym mechanizmem. Różnica potencjałów elektrochemicznych powoduje korozję i grzanie styku w ciągu kilku miesięcy. W takim wypadku zadzwoń po elektryka z uprawnieniami, bo samodzielny montaż grozi pożarem.
Kolory przewodów w gniazdku 230V i ich znaczenie
Nowoczesna instalacja wykorzystuje trzy żyły w izolacji, z których każda pełni ściśle określoną funkcję. Rozpoznanie ich jest absolutną podstawą, zanim cokolwiek podłączysz.
| Kolor izolacji | Symbol | Funkcja | Napięcie względem PE |
|---|---|---|---|
| Brązowy lub czarny | L | Fazowy (pod napięciem) | 230 V |
| Niebieski | N | Neutralny (roboczy) | ~0 V |
| Żółto-zielony | PE | Ochronny (uziemienie) | 0 V |
Kolor brązowy lub czarny to przewód fazowy, względem którego mierzony jest pełny potencjał sieci. Niebieski to przewód neutralny, który w rozdzielni połączony jest z ziemią i służy do zamykania obwodu prądu roboczego. Żółto-zielony to przewód ochronny, czyli trasa bezpieczeństwa: w razie uszkodzenia izolacji odprowadza prąd zwarcia do ziemi, co powoduje natychmiastowe zadziałanie bezpiecznika.
Stare instalacje często łamią tę konwencję. W mieszkaniach z lat 70. i 80. możesz natknąć się na brak niebieskiego czy brązowego przewodu albo na żyły w kolorze czerwonym pełniące rolę fazy. Dlatego nigdy nie ufaj samym kolorom; każdy kabel zweryfikuj miernikiem, dotykając końcówki sondą względem przewodu ochronnego.
Podłączenie gniazdka podtynkowego: kolejność kroków
Sam montaż gniazdka podtynkowego zajmuje doświadczonemu majsterkowiczowi 10-15 minut. Początkującemu trzeba zarezerwować około pół godziny, ale tempo przyjdzie z drugim czy trzecim egzemplarzem.
- Wyłącz napięcie i sprawdź miernikiem brak fazy na wszystkich zaciskach starego gniazdka.
- Odkręć śrubę centralną pokrywy, zdejmij ją i odkręć mechanizm z puszki.
- Szczypcami do ściągania izolacji odsłoń 10-12 mm żyły, nie więcej, bo nadmiar miedzi poza zaciskiem grozi zwarciem.
- Uformuj końcówkę drutu w lekki haczyk skręcony zgodnie z ruchem zacisku (prawo), by przy dokręcaniu śruby nie wypadł.
- Włóż przewód L w zacisk oznaczony literą L, N w zacisk N, a PE w środkowy zacisk z symbolem uziemienia.
- Dokręć śruby momentem wyczuwalnym, ale bez szarpania; zbyt mocne dokręcenie zrywa gwint, zbyt luźne grzeje styk.
- Wsuń mechanizm w puszkę, wypoziomuj i przykręć łapki rozporowe lub śruby mocujące.
- Nałóż ramkę i pokrywę, włącz bezpiecznik, przetestuj gniazdko miernikiem lub prostą ładowarką.
Kluczowy mechanizm kryje się w zacisku śrubowym: dociskając miedzianą żyłę, zwiększamy powierzchnię styku i eliminujemy mikroskopijną warstwę tlenku, która w przeciwnym razie zachowywałaby się jak rezystor. Stąd bierze się klasyczna reguła, że poluzowany zacisk grzeje się pod obciążeniem i w końcu się wypala.
Podłączenie gniazdka podtynkowego, podwójnego i natynkowego
Gniazdo podtynkowe pojedyncze to klasyka domowych instalacji: mechanizm chowa się w puszce osadzonej w ścianie, a jedynym widocznym elementem pozostaje ramka z otworem na wtyczkę. Montaż opisałem wyżej. Sprawdza się wszędzie tam, gdzie zależy ci na estetyce i nie przeszkadza ci kucie ściany pod puszkę.
Gniazdko podwójne: schemat i pułapka odwróconej fazy
Gniazdko podwójne składa się z dwóch mechanizmów połączonych mostkiem lub osobnymi zaciskami. Schemat podłączenia gniazdka podwójnego różni się od pojedynczego tylko tym, że zasilasz oba moduły z tych samych trzech przewodów. Faza L wchodzi do pierwszego zacisku, a mostek przenosi napięcie na drugi. Analogicznie postępujesz z N i PE.
Najczęstszy błąd przy montażu podwójnego gniazdka to podłączenie obu modułów do różnych faz zamiast tej samej. W skrzynce rozdzielczej zdarza się, że sąsiadujące obwody zasilane są innymi fazami (L1, L2). Połączenie ich w gniazdku zwiera dwie fazy przez obciążenie, co kończy się widowiskowym iskrzeniem. Dlatego przed podłączeniem zmierz napięcie między przewodami, które zamierzasz zmostkować.
Gniazdko bez bolca: kiedy stosować i jak podłączyć
Gniazdko bez bolca (z płaskim otworem zamiast wystającego trzpienia) znajdziesz w starszych budynkach i instalacjach pozbawionych oddzielnego przewodu ochronnego. Jeśli w puszce masz tylko dwa przewody, podłączasz je pod zaciski L i N, a zacisk PE zostaje pusty. To rozwiązanie dopuszczalne wyłącznie tam, gdzie sieć nie wymaga uziemienia, czyli w obwodach oświetleniowych i urządzeniach II klasy ochronności.
Gniazdko natynkowe: wariant, o którym zapominają poradniki
Gniazdko natynkowe różni się od podtynkowego tym, że cały mechanizm wraz z obudową osadzony jest na powierzchni ściany, a przewody prowadzone są w korytkach lub rurkach instalacyjnych. To idealne rozwiązanie do garaży, piwnic, warsztatów i pomieszczeń gospodarczych, gdzie kucie bruzd mija się z celem. Montaż ogranicza się do przykręcenia podstawy do ściany kołkami rozporowymi i podłączenia przewodów w identyczny sposób jak w gniazdku podtynkowym.
Porównanie wariantów
Podtynkowe pojedyncze: estetyka, montaż wymaga puszki w ścianie, koszt 8-25 zł, zastosowanie: pokoje, korytarze.
Podtynkowe podwójne
Podtynkowe podwójne: dwa niezależne gniazda w jednej ramce, montaż jak pojedyncze plus mostek, koszt 15-35 zł, zastosowanie: kuchnie, biurka, miejsca z wieloma urządzeniami.
Najczęstsze błędy przy montażu gniazdka w ścianie
Lista grzechów początkujących jest zaskakująco krótka, bo większość problemów wynika z tych samych kilku pomyłek. Pierwsza to odwrócona polaryzacja, czyli wpięcie przewodu fazowego w zacisk neutralny. Pozornie gniazdko działa, ale wtyczka urządzenia traci prawidłową topologię zasilania, co przy niektórych konstrukcjach zasilaczy może skutkować napięciem na obudowie.
Drugi błąd to zbyt długie odsłonięcie kabla. Jeśli z zacisku wystaje więcej niż 2-3 mm miedzi, istnieje realne ryzyko dotknięcia sąsiedniego zacisku albo łuku elektrycznego przy wilgotnym powietrzu. Trzecia klasyczna wpadka to niedokręcenie zacisków. Śruba, która wygląda na dokręconą, po tygodniu pod obciążeniem grzeje się i wypala styk. Moment dokręcania to uczucie mocnego oporu, a nie użycie siły.
Łączenie miedzi z aluminium bez przekładki to czwarty grzech główny. Kontakt tych metali w obecności wilgoci uruchamia korozję elektrochemiczną: aluminium utlenia się, rozszerza i z czasem rozrywa zacisk. Jeśli w puszce masz aluminium, a kupujesz nowoczesny mechanizm z miedzianymi zaciskami, koniecznie użyj specjalnej przekładki bimetalicznej lub pasty kontaktowej.
Piąty błąd, nietechniczny, ale równie kosztowny, to pominięcie wypoziomowania mechanizmu. Krzywo osadzone gniazdko nie tylko szpeci ścianę, ale zdradza amatora gościom i zięciowi, który zawsze zauważy takie detale. Poziomica zajmuje trzy sekundy, a satysfakcja z prostej linii pozostaje na lata.
Kiedy samodzielny montaż to zły pomysł
Jeśli zauważysz przewody w czarnej, twardej izolacji sprzed kilkudziesięciu lat, brak przewodu ochronnego w obwodzie, do którego planujesz podłączyć pralkę albo kuchenkę, albo ślady przegrzania w puszce (żółte zabarwienie, zapach spalenizny), odłóż śrubokręt. Te sytuacje wymagają przeglądu instalacji przez elektryka z uprawnieniami SEP, bo stawką jest bezpieczeństwo domowników, a nie tylko estetyka.
Przed rozpoczęciem pracy wydrukuj krótką checklistę: wyłącz bezpiecznik, oznacz go, sprawdź miernikiem, rozpoznaj przewody, odsłoń 10-12 mm, podłącz L/N/PE, dokręć, wypoziomuj, przetestuj. Dziewięć punktów, dwadzieścia minut, zero stresu.
Poprawnie zamontowane gniazdko podtynkowe powinno pracować bez interwencji przez 15-20 lat, a nawet dłużej, jeśli obciążenie nie przekracza 16 A (czyli około 3500 W). Norma PN-HD 60364 oraz wytyczne kolorystyki PN-EN 60446 regulują sposób prowadzenia instalacji i oznaczania żył, co w praktyce oznacza, że trzymanie się ich chroni cię przed odmową ubezpieczenia szkody, gdyby doszło do zdarzenia.
Montaż gniazdka w ścianie to jedno z tych zadań, które na pierwszy rzut oka wyglądają na poważniejsze, niż są w rzeczywistości. Wystarczą cztery narzędzia, dwadzieścia minut i konsekwencja w trzymaniu się kolejności kroków. Efekt: działające gniazdko, kilkadziesiąt złotych w kieszeni i satysfakcja z roboty wykonanej własnymi rękami.
Źródła: PN-HD 60364 (norma instalacji elektrycznych niskiego napięcia), PN-EN 60446 (oznaczenia przewodów kolorami), publikacje SEP (Stowarzyszenie Elektryków Polskich) dotyczące bezpieczeństwa użytkowania instalacji domowych.
