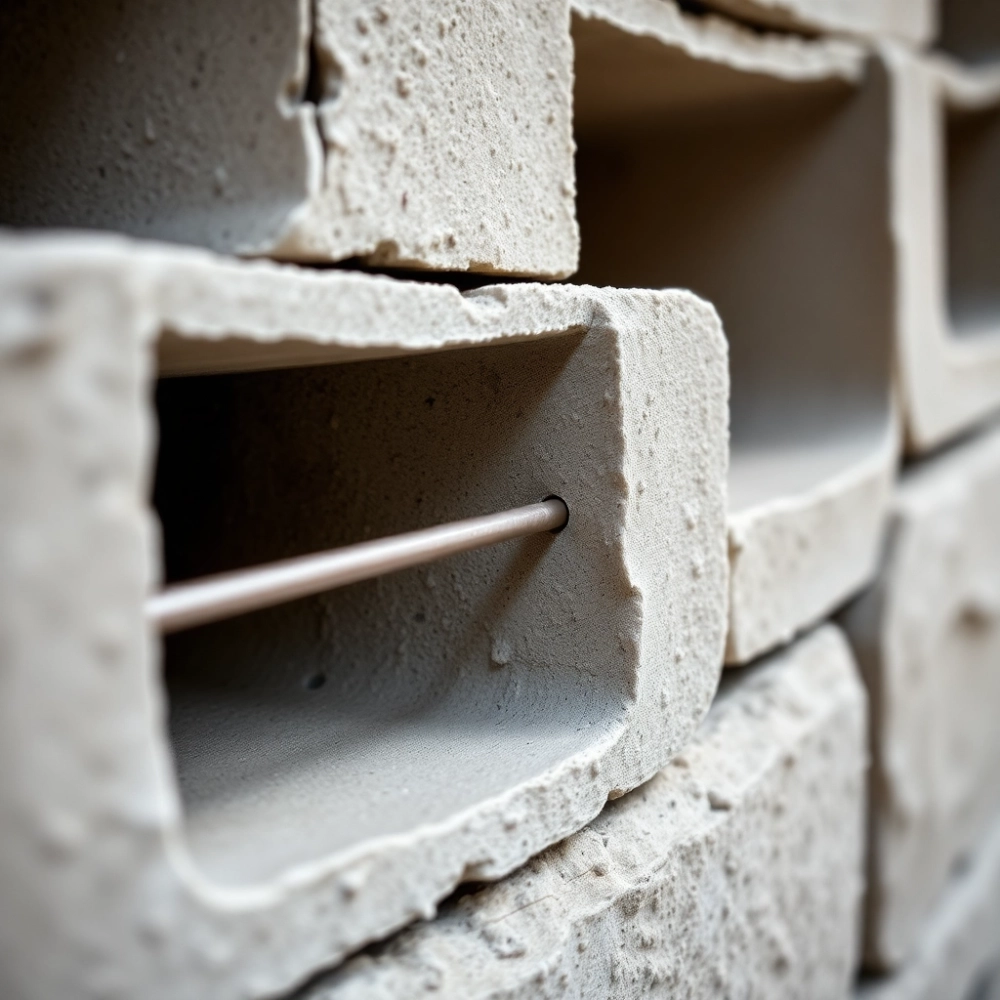

Jak wzmocnić ścianę z pustaków i uniknąć kosztownych rys

Cienka ściana z pustaków, w której ktoś powycinał duże otwory okienne, pracuje pod zupełnie innymi naprężeniami niż mur sprzed dwudziestu lat. Mury chudną średnio o 25-35% w porównaniu z technologią z przełomu wieków, a okna robią się coraz większe, więc konstrukcja musi radzić sobie ze zwiększonym parciem i ssaniem wiatru, skurczem termicznym oraz osiadaniem budynku. Bez przemyślanych wzmocnień rysy pojawiają się zwykle w ciągu pierwszych dwóch sezonów grzewczych, a ich naprawa potrafi kosztować od 4 000 do 12 000 złotych. Tymczasem poprawnie zaprojektowane zbrojenie to wydatek rzędu 80-180 zł za metr kwadratowy ściany, wliczony w kosztorys od początku.

• Zbrojenie w spoinach muru z pustaków
• Trzpienie żelbetowe w ścianie z pustaków
• Wieniec obwodowy i nadproża przy oknach
• Najczęstsze błędy przy wzmacnianiu ścian z pustaków
• Kiedy wzmocnienia nie wystarczą

Zbrojenie w spoinach muru z pustaków

Najprostszym i najtańszym sposobem na wzmocnienie ściany z pustaków jest zatopienie stali w spoinach poziomych. Zasada działania jest prosta: stal przejmuje naprężenia rozciągające, których sam mur nie jest w stanie przenieść, zwłaszcza w strefach koncentracji sił, czyli pod otworami okiennymi, w narożnikach i wzdłuż wieńca. Kratowniczki murarskie, drabinki lub pojedyncze pręty podłużne układa się co trzecią lub czwartą spoinę, zależnie od obciążenia i zaleceń projektanta.

Kluczowy parametr to grubość otuliny, czyli warstwa zaprawy między stalą a lica muru. Minimalne otulenie zbrojenia w murze wynosi 2 cm od strony zewnętrznej i od strony wewnętrznej, co wynika z zapisów normy PN-EN 1996-1-1 (Eurokod 6). Zbyt płytkie zatopienie grozi korozją i odspajaniem się stali od zaprawy, a w konsekwencji utratą nośności w ciągu kilku-kilkunastu lat.

Drugą kwestią jest zakotwienie prętów. W strefach otworów okiennych zbrojenie w spoinach powinno biec co najmniej 50 cm poza krawędź otworu, a przy dużych oknach nawet metr. Właśnie ta długość zakotwienia decyduje o tym, czy rysa skośna, biegnąca od narożnika okna, zatrzyma się na stali, czy przetnie całą ścianę.

Grubość spoiny determinuje typ zbrojenia, co widać w poniższym zestawieniu.

Nie warto natomiast stosować zbrojenia w spoinach jako jedynego wzmocnienia w budynkach z więcej niż dwoma kondygnacjami, w ścianach szczytowych narażonych na silny wiatr oraz wszędzie tam, gdzie projekt przewiduje przenoszenie sił skupionych. W takich przypadkach sama stal w spoinach to za mało, bo nie przeniesie ścisku ani sił tnących o dużej wartości.

Trzpienie żelbetowe w ścianie z pustaków

Gdy zbrojenie w spoinach przestaje wystarczać, w mur wprowadza się trzpienie żelbetowe, czyli słupy ukryte wewnątrz ściany. Ich zadaniem jest przejęcie naprężeń pionowych w strefach, gdzie sam mur zostałby przeciążony, oraz usztywnienie konstrukcji w kierunku prostopadłym do jej płaszczyzny. Trzpienie sprawdzają się przy dużych oknach, w ścianach attykowych, kolankowych i szczytowych, a także przy wąskich filarach między otworami.

Minimalny przekrój trzpienia żelbetowego w ścianie murowanej to 15 × 15 cm, a jego pole przekroju nie powinno być mniejsze niż 200 cm². Beton musi spełniać klasę C20/25, a zbrojenie podłużne stanowią zwykle cztery pręty ⌀12 mm ze strzemionami ⌀6 mm co 20-25 cm. Wymiary te wynikają z konieczności zapewnienia minimum 2,5 cm otuliny ze wszystkich stron, co chroni stal przed korozją i gwarantuje współpracę betonu ze stalą.

Kotwienie trzpienia wymaga połączenia go zarówno z fundamentem, jak i z wieńcem stropowym. W fundamencie pozostawia się pręty startowe ⌀12 mm o długości zakotwienia minimum 50 cm, wypuszczone z góry fundamentu jeszcze przed betonowaniem. Analogicznie górne pręty trzpienia wchodzą w wieniec na długości co najmniej 40 cm, dzięki czemu cała konstrukcja pracuje jako jedna rama.

Najwygodniejszym rozwiązaniem wykonawczym są kształtki U, czyli pustaki szalunkowe tracone, układane na sucho w miejscu przyszłego trzpienia. Po wymurowaniu kolejnych warstw pustaki zalewa się betonem z jednoczesnym zagęszczeniem wibratorem wgłębnym lub sztychowaniem drutem, co eliminuje pustki powietrzne. Beton trzpienia musi być pielęgnowany przez co najmniej 7 dni, w tym czasie podlewany i chroniony przed słońcem.

Porównanie trzech popularnych technologii usztywnienia pokazuje poniższa tabela.

Filar murowany wystarczy przy małych obciążeniach i w budynkach jednorodzinnych do dwóch kondygnacji, ale jego przekrój pożera cenną przestrzeń. Słup stalowy jest lekki i szybki w montażu, jednak wymaga zabezpieczenia przeciwpożarowego, które potrafi zjeść różnicę cenową. Trzpień żelbetowy pozostaje kompromisem: cięższy od stali, ale tańszy w eksploatacji i bezpieczniejszy pod względem odporności ogniowej.

Najczęstszy błąd to betonowanie trzpienia bez wcześniejszego wyczyszczenia wnętrza kształtki z resztek zaprawy i pyłu. W takiej sytuacji beton nie zwiąże poprawnie z prętami, a trzpień traci nawet 40% nośności.

Wieniec obwodowy i nadproża przy oknach

Wieniec obwodowy to żelbetowy pas biegnący wzdłuż wszystkich ścian nośnych na poziomie stropu, który zamyka konstrukcję w sztywną ramę i rozkłada obciążenia równomiernie na wszystkie filary. W domach z pustaków jego wysokość powinna wynosić co najmniej 20 cm, a szerokość równą grubości muru. Zbrojenie stanowią cztery pręty ⌀12 mm ze strzemionami ⌀6 mm rozstawionymi co 20 cm, co wynika z wymagań Eurokodu 6 i 2.

Szczególną rolę wieniec odgrywa w połączeniu z dużymi oknami, gdzie staje się górnym oparciem dla nadproży. W takich strefach ściana traci zdolność do samodzielnego przenoszenia obciążeń nad otworem, więc cały ciężar spoczywa na ramie żelbetowej otaczającej okno. Rozwiązanie to eliminuje konieczność stosowania ciężkich nadproży prefabrykowanych i pozwala uzyskać większe przeszklenia.

Przy oknach narożnych sytuacja się komplikuje, bo ściana nie ma w tym miejscu naturalnego oparcia po jednej stronie. Rozwiązaniem jest wspornikowe nadproże żelbetowe lub wprowadzenie słupka stalowego HEA 120 w narożniku, zakotwionego w fundamencie i wieńcu. Alternatywą pozostaje rezygnacja z okna narożnego, co bywa tańsze niż ryzyko związane z niewłaściwym rozwiązaniem węzła.

Praktyczny błąd, który widuje się na polskich budowach, to brak ciągłości prętów wieńca w narożnikach. Wieniec musi zachować ciągłość zbrojenia przez cały obwód, w przeciwnym razie rysy pojawią się dokładnie tam, gdzie kończy się zakład prętów.

Najczęstsze błędy przy wzmacnianiu ścian z pustaków

Pierwszy grzech inwestorów polega na oszczędzaniu na zbrojeniu w spoinach pod oknami, gdzie teoretycznie „wystarczy" samo nadproże. W praktyce to właśnie ta strefa wymaga podwójnego wzmocnienia, bo koncentrują się tu naprężenia z trzech kierunków jednocześnie.

Drugi problem to zbyt krótkie zakotwienie, kiedy pręty kończą się równo z krawędzią otworu zamiast wychodzić 50-100 cm poza nią. Taka stal nie spełnia swojej funkcji, a jedynie zajmuje miejsce w kosztorysie.

Trzecia grupa błędów dotyczy betonowania. Wlewanie betonu bezpośrednio z pompy do wąskiego rdzenia trzpienia bez sztychowania daje w efekcie kolumnę pełną raków i pustek. Beton w trzpieniu powinien być układany warstwami po 30-40 cm z dokładnym zagęszczeniem każdej z nich.

Czwarty błąd to pomijanie pielęgnacji betonu. Wieniec i trzpienie pozostawione na słońcu bez polewania tracą nawet 30% wytrzymałości w pierwszym tygodniu, a rysy skurczowe pojawiają się jeszcze przed obciążeniem konstrukcji.

Piąty, często niezauważalny błąd, to brak konsultacji z projektantem przy zmianie geometrii okien. Zwiększenie otworu o 20 cm na etanie stanu surowego bez przeprojektowania nadproża kończy się rysą od narożnika okna do podłogi w ciągu roku.

Checklista odbioru wzmocnień ściany z pustaków (15 punktów): zbrojenie w spoinach co 3-4 warstwę, otulina minimum 2 cm, zakotwienie 50 cm poza otwór, kształtki U czyste przed betonowaniem, beton C20/25, zagęszczenie warstwowe, pielęgnacja 7 dni, pręty startowe z fundamentu, ciągłość wieńca w narożnikach, klasa stali AIIIN, średnica prętów ⌀12 mm, rozstaw strzemion 20 cm, dylatacja przy ścianach dłuższych niż 12 m, zabezpieczenie antykorozyjne odsłoniętej stali, wpis do dziennika budowy.

Kiedy wzmocnienia nie wystarczą

Przebudowa ściany okazuje się konieczna, gdy rysy mają rozwartość powyżej 3 mm, biegną przez całą wysokość kondygnacji albo towarzyszy im wybrzuszenie muru. Tynkowanie wzmacniające z siatką z włókna szklanego lub bazaltowego, choć skuteczne przy rysach włosowatych, nie uratuje ściany utraciwszy spójność mechaniczną. W takiej sytuacji jedyną trwałą naprawą pozostaje częściowa rozbiórka i wymurowanie od nowa z prawidłowym zbrojeniem, co kosztuje od 600 do 1200 zł za metr kwadratowy, ale daje spokój na dekady.

Ściana, w której rysy powracają mimo kolejnych napraw, wysyła sygnał, że przyczyna leży w konstrukcji, a nie w wykończeniu. Szukanie kolejnego tynku zamiast projektanta to najdroższa z możliwych dróg.

Świadome wzmocnienie ściany z pustaków to inwestycja rzędu 8-15 tysięcy złotych w domu jednorodzinnym, która zwraca się przy pierwszej poważnej naprawie rys. Każdy etap prac warto dokumentować zdjęciami i wpisami do dziennika budowy, co ułatwia późniejszy odbiór i ewentualne roszczenia gwarancyjne. Plik PDF z checklistą odbioru wzmocnień i wzorem arkusza kontrolnego można pobrać poniżej, wydrukować i powiesić na budowie.
